2012 CITROEN C5 ESP

VIII
124
SAUGUMAS

ORO PAGALVĖS

Oro pagalvės skirtos tam, kad padi-
dėtų važiuojančiųjų automobiliu (iš-
skyrus vidurinįjį galinių vietų keleivį)
saugumas įvykus rimtai avarijai. Jos
papildo saugos diržų su įtempimo ri-
botuvais veikimą.


Įvykio metu elektroniniai detektoriai
fi ksuoja ir įvertina automobilio pa-
tirtus priešpriešinį ir šoninį smūgius
atitinkamose smūgių nustatymo zo-
nose:


-
stipraus susidūrimo atveju oro pa-galvės akimirksniu išsiskleidžia ir
apsaugo važiuojančius automobi-
liu žmones (išskyrus vidurinįjį ga-
linių vietų keleivį); po smūgio oro
pagalvės tuoj pat susitraukia, kad
netrukdytų matomumui ir galimam
išlipimui.

- oro pagalvės nesuveikia susidūrus
nesmarkiai, smūgio į automobilio
galą ir tam tikrais apvirtimo atvejais;
tokiose situacijose žmones gali ge-
rai apsaugoti ir saugos diržai.


Oro pagalvės neveikia esant
išjungtam uždegimo kontaktui
Ši įranga veikia tik vieną kartą. Jei
įvyks antras susidūrimas (to paties
ar kito įvykio metu), oro pagalvės
nebesuveiks.
Smūgio stiprumo nustatymo
zonos


A.
Priekinio smūgio zona.

B.
Šoninio smūgio zona. Išsiskleidus oro pagalvėms
pasirodo truputis nekenksmingų
dūmų ir pasigirsta garsas, - šiuos
dalykus sukelia suveikęs į sistemą
įmontuotas pirotechninis šovinys.
Šie dūmai nėra nuodingi, bet
jautriems žmonėms gali pasirodyti
truputį dirginantys.
Šovinio sprogimo garsas gali
trumpam sukelti silpną klausos
sutrikimą.

VIII
125
SAUGUMAS

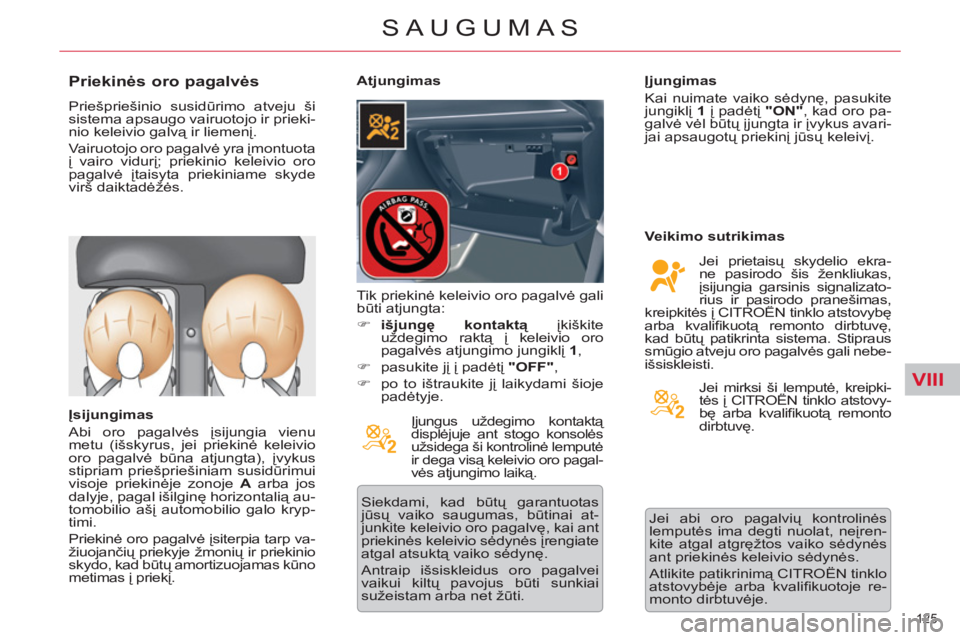

Priekinės oro pagalvės

Priešpriešinio susidūrimo atveju ši
sistema apsaugo vairuotojo ir prieki-nio keleivio galvą ir liemenį.
Vairuoto
jo oro pagalvė yra įmontuotaį vairo vidurį; priekinio keleivio oropagalvė įtaisyta priekiniame skyde
virš daiktadė

IX
!
!
132
VALDYMAS

Avarinis dinaminis
automobilio stabdymas

Sugedus pagrindinei stabdžių siste-mai ar išskirtinėse situacijose (pavy-
zdžiui, blogai pasijutus vairuotojui,
kai mokoma vairuoti ir pan.) auto-mobilį galima sustabdyti laikant pa-
trauktą rankenėlę A .

Avarinio stabdymo metu automobi-lio stabilumą užtikrina dinaminė sta-
bilumo kontrolės sistema (ESP).
Su
gedus avarinei automobilio stab-
dymo sistemai prietaisų skydelioekrane rodomas vienas šių prane-
šimų:
-"Sugedęs stovėjimo stabdys".
-"
Sugedusi stovėjimo stabdžio
rankenėlė". Jei
gu neveikia ESP siste-ma ir tai patvirtina

IX
154
VALDYMAS





GREIČIO REGULIATORIUS

Tai sistema, kuri automatiškai palaikopastovų paties vairuotojo nusistatytą automobilio greitį, nespaudžiant ak-celeratoriaus pedalo.

Greičio reguliatorius įjungiamas ran-
ka: norint, kad jis veiktų, automobi-lio greitis turi būti ne mažesnis kaip
40 km/h ir turi būti įjungta ne žemes-nė kaip:
-ketvirtoji rankinės pavarų dėžėspavara,
-antroji automatinės pavarų dėžėspavara.


Rodmenys prietaisų
skydelyje
Suprogramuoto greičio informacija pa-
teikiama prietaisų skydelio dalyje A
. A


Suprogramavimas
)Paspauskite mygtuką 4
ir pasi-rinksite reguliatoriaus veikimo pa-dėtį "CRUISE".


Jungikliai prie vairo
Greičio reguliatoriaus jungikliai yraįtaisyti kairėje vairo pusėje. Pasirinkus funkciją prietaisų skydelio
dalyje A
bus rodomas sistemos sim-Abolis.
Kai funkcija pasirenkama, sistemos at-mintyje dar nėra įsimintino greičio.
Akceleratoriumi pasiekę norimą greitį
nuspauskite 1ar 2 mygtuką. Važiavimogreitis bus išsaugomas atmintyje ir grei-čio reguliavimas įsijungs. Pasirinktasgreitis ir užrašas "ON"
bus rodomasprietaisų skydelio dalyje A.A


Pastovaus palaikomo greičio
koregavimas važiuojant
Galite keisti nustatytą ir prietaisų sky-
delio dalyje Arodomą greitį spaus-Adami:
-1 mygtuką - greičio padidinimui.
-2
mygtuką - greičio sumažinimui.
Pakartotiniais paspaudimais galima
keisti pastovų palaikomą greitį 1 km/hpakopomis, o laikant nuspaustą -
kas 5 km/h.
Galite atleisti akceleratoriaus pedalą.Automobilis automatiškai palaikys pa-sirinktą greitį.
Jūsų automobilio
greitis gali šiek tiek
keistis įsiminto greičio at

XI
184
PRAKTINĖ INFORMACIJA


Tolimųjų šviesų lemputėspakeitimas
)Nuimkite apsauginį gaubtelį A.
)Atlaisvinkite tvirtinimo spyruoklę.
)Išimkite ir pakeiskite lemputę, lai-kydamiesi lemputės montavimo
tvarkos.
)Grąžinkite į vietą tvirtinimo spy-
ruoklę.
)Uždėkite apsauginį gaubtelį A.
Modelis su halogeniniais žibintais
1.Tolimųjų šviesų žibintai:H1
2.Artimųjų šviesų žibintai:
H7
3.Kryptinis apšvietimas:
H7
4.Dienos šviesų/stovėjimo
žibintai (diodiniai)
Dėl priekinių

XI
185
PRAKTINĖ INFORMACIJA
Stovėjimo šviesų lemputėspakeitimas
Kreipkitės į CITROËN tinklo atstovybę
arba kvalifi kuotą remonto dirbtuvę.
Artimųjų šviesų lemputėspakeitimas
)Nuimkite apsauginį gaubtelį B.
)Atjunkite jungtį ją spustelėdami nykščiu ir rodomuoju pirštu.
)Išlaisvinkite lemputę iš dviejų laikančių metalinių plokštelių.
)Išimkite lemputę.
)Pakeiskite lemputę ją tiesiai lengvai įspausdami.
)Prijunkite elektros laidų jungtį, kad ji iki galo įsispaustų.
)Uždėkite apsauginį gaubtelį B
.
Kr
yptinio apšvietimo lemputės pakeitimas
)
Nuimkite apsauginį gaubtelį C.
)
Atjunkite jungtį ją spustelėdaminykščiu ir rodomuoju pirštu.
)
Išlaisvinkite lemputę iš dviejų
laikančių metalinių plokštelių.
)
Išimkite lemputę.
)
Pakeiskite lemputę ją tiesiai
lengvai įspausdami.
)
Prijunkite elektros laidų jungtį,kad ji iki galo įsispaustų.
)
Uždėkite apsauginį gaubtelį C.

XI
186
PRAKTINĖ INFORMACIJA


Rūko žibintų lemputėspakeitimas
)Naudodami "Torx" įrankį išsukite dangtelio Atvirtinimo varžtą ir pasukdami dangtelį nuimkite.
)"Torx" įrankiu išsukite žibinto Btvirtinimo varžtą ir patraukite už
žibinto bloko, kad išimtumėte jį iš
bamperio.
) Atjunkite jungtį D.
)
Ištraukite lemputę pasukdami
1/4 apsisukimo.
) Pakeiskite lemputę.
)
Prijunkite jungtį D .
)Įstatykite žibinto bloką į bamperį.
)Prisukite žibinto tvirtinimo varžtą.
)
Įstatykite apdailos dangtelį į krei-piančiąsias ir prisukite tvirtinimo
varžtą.
Lemputės:H8
Posūki
Ð rodiklių lemputės pakeitimas
)
Naudodami "Torx" įrankį išsukitedangtelio A
tvirtinimo varžtą ir
pasukdami dangtelį nuimkite.
) "Torx" įrankiu išsukite žibinto Btvirtinimo varžtą ir patraukite užžibinto bloko, kad išimtumėte jį iš
bamperio.
)Atsekite lemputę C
paspausdami
fi ksatorius 1ir2.
)
Atjunkite jungtį (plokščiu
atsuktuvu nuspauskite pilką
lie

XI
194
PRAKTINĖ INFORMACIJA


Saugiklių lentelė




Saugiklio Nr.




Laidumas



Paskirtis




G29



-

Nenaudojamas


G30



5 A

Šildomi veidrodžiai


G31



5 A

Apšviestumo ir lietaus jutiklis


G32



5 A

Neprisegto saugos diržo signalinė lemputė


G33



5 A

Elektrochrominiai veidrodžiai


G34



20 A

Stogo užuolaida (sedano)


G35



5 A

Keleivio durelių apšvietimas - Keleivio pusės išorinio veidrodžio reguliavimas


G36



30 A

Elektrinis bagažinės dangtis ("Tourer")


G37



20 A

Priekinių sėdynių šildymas


G38



30 A

Elektra valdoma vairuotojo sėdynė


G39



30 A

Elektra valdoma keleivio sėdynė - HiFi stiprintuvas


G40



3 A

Priekabos apšvietimo valdymo bloko maitinimas

SAUGIKLIŲ DĖŽUTĖ B


Saugiklio Nr.




Laidumas




Paskirtis





G36



15 A

Automatinė 6 pavarų dėžė


5 A

Automatinė 4 pavarų dėžė


G37



10 A

Dienos šviesos - Diagnostikos lizdas


G38



3 A

ESP


G39



10 A

Hidraulinė pakaba


G40



3 A

STOP jungiklis
