2012 CITROEN C-CROSSER Manual do condutor (in Portuguese)

IX
INFORMAÇÕES PRÁTICAS
135
Estacionamento do veículo
Imobilizar o veículo de maneira a
não perturbar a circulação: o piso da
superfície de estacionamento deve
ser, se possível, horizontal, estável
e não escorregadio.
Engatar o travão de estacionamen-
to, desligar o contacto e engrenar
a primeira velocidade de maneira a
bloquear as rodas.
Colocar um calço, se necessário,
sob a roda diagonalmente oposta
àquela que deve substituir.
Nunca se colocar debaixo de um ve-
ículo levantado somente com o ma-
caco; utilizar um tripé.
Desmontagem da roda

Lista das operações


)
Se o seu veículo estiver equipado
com um casquilho anti-roubo 5
(equi-
pamento disponível em acessórios),
montá-lo na chave de rodas 1
para
desbloquear o parafuso anti-roubo.

)
Desbloquear os outros parafusos uni-
camente com a chave de rodas 1
.

)
Colocar o macaco 2
em contacto
com um dos dois lugares à frente A

ou atrás B
previstos no piso, o mais
próximo possível da roda a mudar.

)
Subir o macaco 2
até que a sua
base esteja em contacto com o
solo. Certifi car-se de que o eixo da
base do macaco está na vertical da
posição A
ou B
utilizada.

)
Levantar o veículo, até deixar um
espaço sufi ciente entre a roda e o
solo, para colocar facilmente em
seguida a roda sobressalente (não
furada).

)
Retirar os parafusos e conservá-los
num lugar limpo.

)
Retirar a roda.

IX
INFORMAÇÕES PRÁTICAS
136

Após uma mudança de roda
Utilizando a roda sobressalente do
tipo "dimensões reduzidas", não ex-
ceder a velocidade de 80 km/h.
Mandar verifi car rapidamente o aper-
to dos parafusos e a pressão da roda
sobressalente pela rede CITROËN
pou por uma ofi cina qualifi cada.
Mandar reparar rapidamente o pneu
furado e substituí-lo no veículo assim
que possível.


Montagem da roda

Lista das operações

)
Baixar o veículo até ao fi m.

)
Dobrar o macaco 2
e retirá-lo.
)
Bloquear o parafuso anti-roubo com
a chave de rodas 1
equipada com
o casquilho anti-roubo 5
(se o seu
veículo o incluir).

)
Bloquear os outros parafusos uni-
camente com a chave de rodas 1
.

)
Arrumar as ferramentas (consultar
o parágrafo relativo ao "Acesso às
ferramentas").


Montagem de pneus para a neve
Caso equipe o veículo com pneus para
a neve montados em jantes em chapa,
é obrigatório
utilizar parafusos espe-
cífi cos disponíveis na rede CITROËN
ou numa ofi cina qualifi cada.


)
Colocar no lugar a roda sobre o
eixo.

)
Apertar os parafusos manualmente
até ao limite.

)
Efectuar um pré-aperto do parafuso
anti-roubo com a chave de rodas 1

equipada do casquilho anti-roubo 5

(se o seu veículo o incluir).

)
Efectuar um pré-aperto dos outros
parafusos apenas com a chave de
rodas 1
.

IX
!
!
INFORMAÇÕES PRÁTICAS
137
SUBSTITUIÇÃO DE UMA LÂMPADA


Manusear as lâmpadas com um
pano seco.

Não limpar os faróis com um pano
seco ou abrasivo nem com um pro-
duto detergente ou solvente,
utilizar
uma esponja e água com sabão. Em determinadas condições climáti-
cas (baixa temperatura, humidade) o
embaciamento da superfície interna
do vidro das luzes dianteiras e tra-
seiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.



Faróis



1.
Indicadores de direcção

(PY21W - 21 W).


2.
Médios
(H11 - 55 W)

ou luzes de Xénon (D2S - 35 W).


3.
Luzes de posição (W5W - 5 W).


4.
Máximos (H7 - 55 W).


5.
Faróis de nevoeiro

(H11 - 55 W).


ATENÇÃO: RISCO DE
ELECTROCUÇÃO
A substituição de uma lâmpada de
xénon deve ser efectuada pela rede
CITROËN por uma ofi cina qualifi cada.

IX
INFORMAÇÕES PRÁTICAS
138

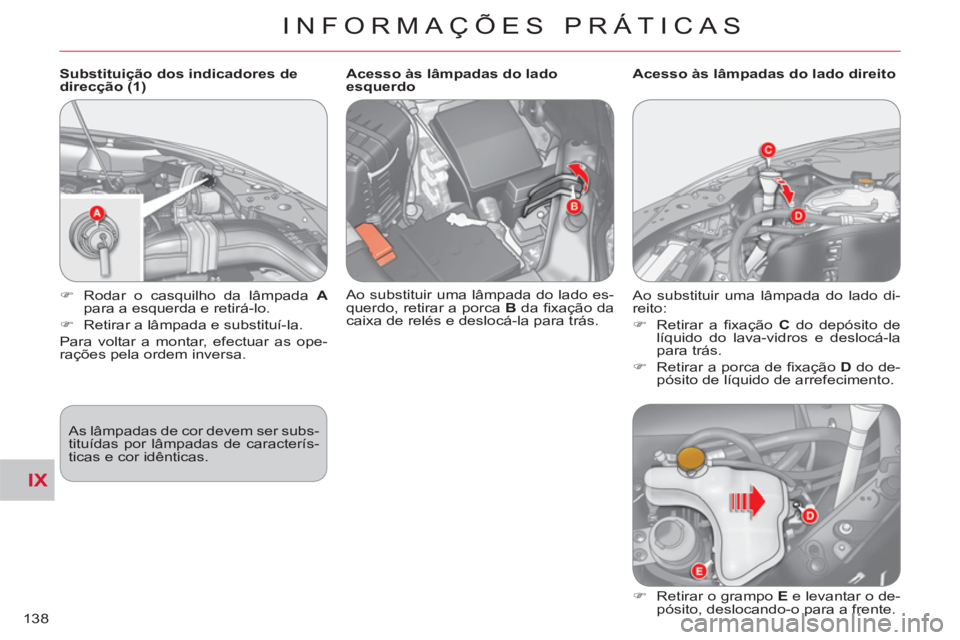

Substituição dos indicadores de
direcção (1)
As lâmpadas de cor devem ser subs-
tituídas por lâmpadas de caracterís-
ticas e cor idênticas.

)
Rodar o casquilho da lâmpada A

para a esquerda e retirá-lo.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.
Acesso às lâmpadas do lado
esquerdo
Ao substituir uma lâmpada do lado es-
querdo, retirar a porca B
da fi xação da
caixa de relés e deslocá-la para trás.
Acesso às lâmpadas do lado direito
Ao substituir uma lâmpada do lado di-
reito:


)
Retirar a fixação C
do depósito de
líquido do lava-vidros e deslocá-la
para trás.

)
Retirar a porca de fi xação D
do de-
pósito de líquido de arrefecimento.

)
Retirar o grampo E
e levantar o de-
pósito, deslocando-o para a frente.

IX
INFORMAÇÕES PRÁTICAS
139

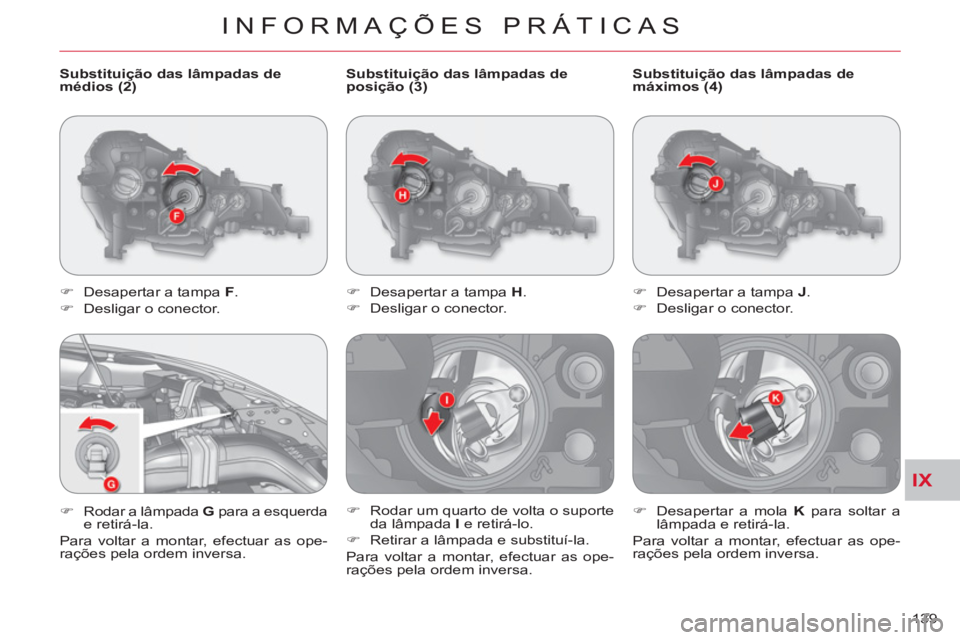

Substituição das lâmpadas de
posição (3)


)
Desapertar a tampa H
.

)
Desligar o conector.

)
Rodar um quarto de volta o suporte
da lâmpada I
e retirá-lo.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.

)
Desapertar a tampa F
.

)
Desligar o conector.

)
Rodar a lâmpada G
para a esquerda
e retirá-la.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.
Substituição das lâmpadas de
médios (2)
Substituição das lâmpadas de
máximos (4)


)
Desapertar a tampa J
.

)
Desligar o conector.

)
Desapertar a mola K
para soltar a
lâmpada e retirá-la.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.

IX
INFORMAÇÕES PRÁTICAS
140

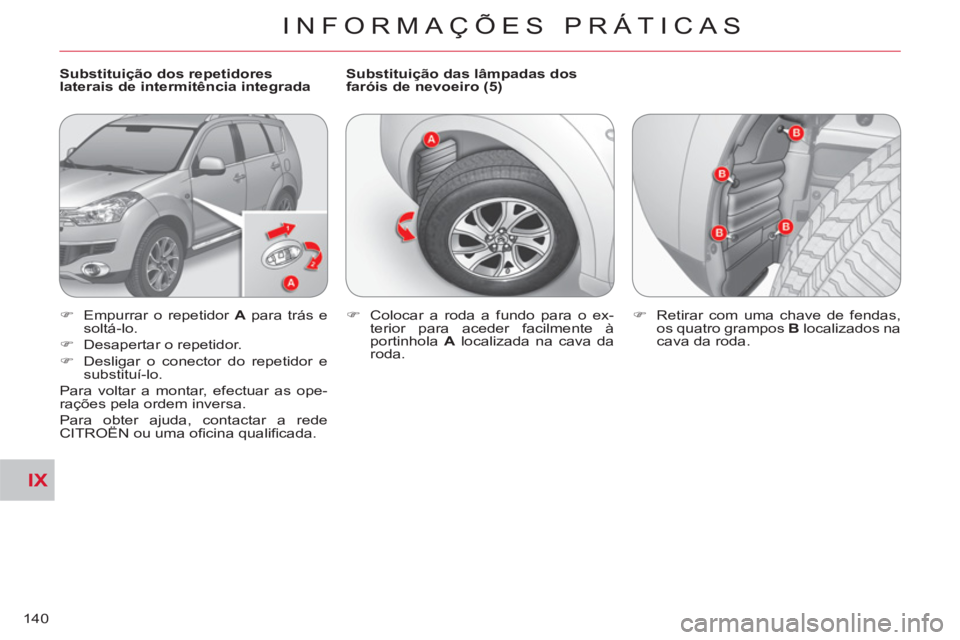

Substituição dos repetidores
laterais de intermitência integrada
Substituição das lâmpadas dos
faróis de nevoeiro (5)


)
Empurrar o repetidor A
para trás e
soltá-lo.

)
Desapertar o repetidor.

)
Desligar o conector do repetidor e
substituí-lo.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.
Para obter ajuda, contactar a rede
CITROËN ou uma ofi cina qualifi cada.

)
Colocar a roda a fundo para o ex-
terior para aceder facilmente à
portinhola A
localizada na cava da
roda.
)
Retirar com uma chave de fendas,
os quatro grampos B
localizados na
cava da roda.

IX
INFORMAÇÕES PRÁTICAS
141
)

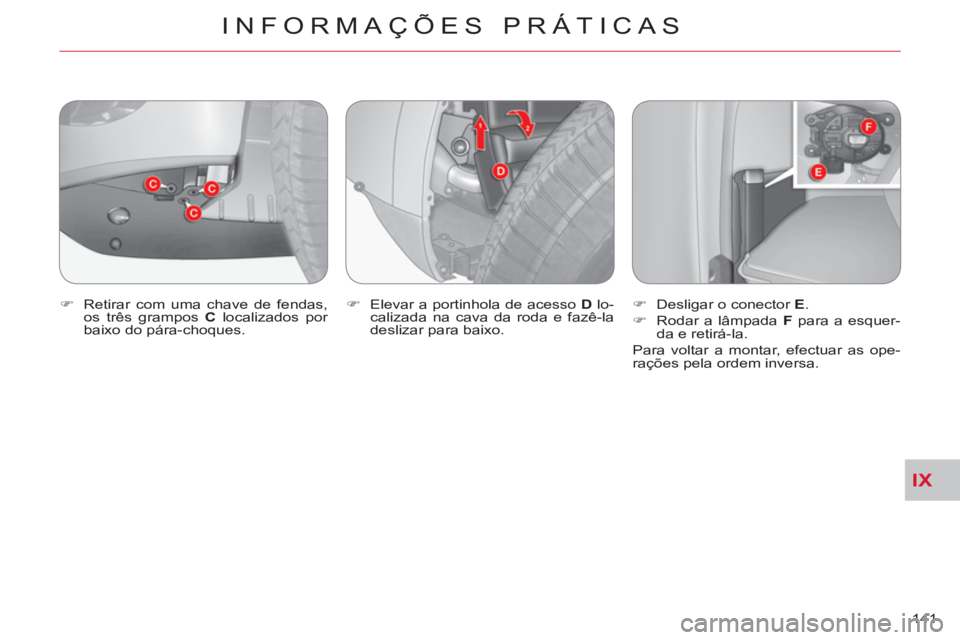

Retirar com uma chave de fendas,
os três grampos C
localizados por
baixo do pára-choques.
)
Elevar a portinhola de acesso D
lo-
calizada na cava da roda e fazê-la
deslizar para baixo.
)
Desligar o conector E
.

)
Rodar a lâmpada F
para a esquer-
da e retirá-la.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.

IX
INFORMAÇÕES PRÁTICAS
142

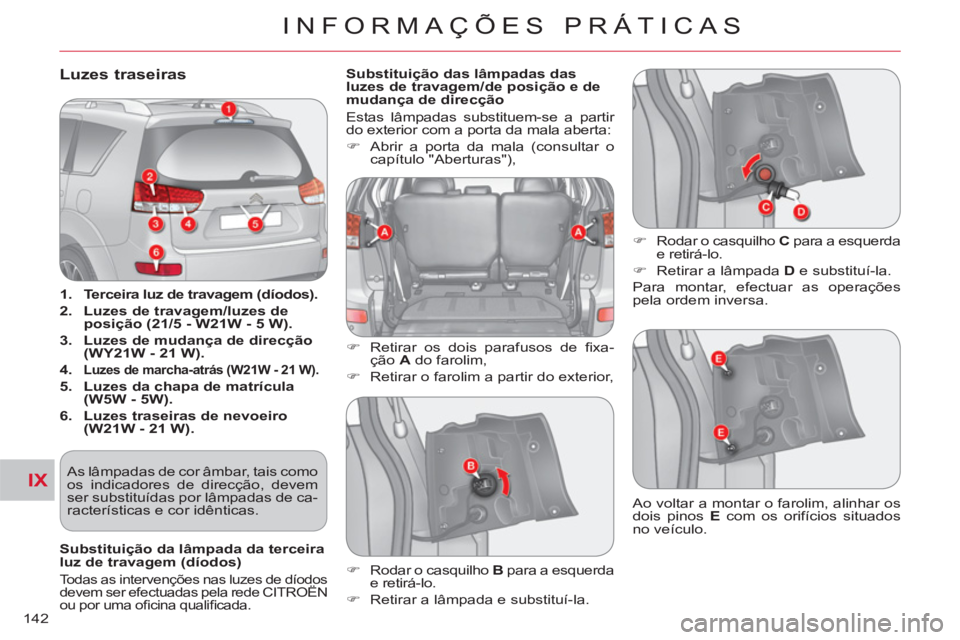

Luzes traseiras


1.
Terceira luz de travagem (díodos).

2.
Luzes de travagem/luzes de
posição (21/5 - W21W - 5 W).


3.
Luzes de mudança de direcção
(WY21W - 21 W).


4.


Luzes de marcha-atrás (W21W - 21 W).


5.
Luzes da chapa de matrícula
(W5W - 5W).


6.
Luzes traseiras de nevoeiro
(W21W - 21 W).


Substituição das lâmpadas das
luzes de travagem/de posição e de
mudança de direcção
Estas lâmpadas substituem-se a partir
do exterior com a porta da mala aberta:


)
Abrir a porta da mala (consultar o
capítulo "Aberturas"),

)
Retirar os dois parafusos de fi xa-
ção A
do farolim,

)
Retirar o farolim a partir do exterior,
)
Rodar o casquilho C
para a esquerda
e retirá-lo.

)
Retirar a lâmpada D
e substituí-la.
Para montar, efectuar as operações
pela ordem inversa.

)
Rodar o casquilho B
para a esquerda
e retirá-lo.

)
Retirar a lâmpada e substituí-la. Ao voltar a montar o farolim, alinhar os
dois pinos E
com os orifícios situados
no veículo. As lâmpadas de cor âmbar, tais como
os indicadores de direcção, devem
ser substituídas por lâmpadas de ca-
racterísticas e cor idênticas.

Substituição da lâmpada da terceira
luz de travagem (díodos)
Todas as intervenções nas luzes de díodos
devem ser efectuadas pela rede CITROËN
ou por uma ofi cina qualifi cada.
