2012 CITROEN C-CROSSER ABS

I
FUNKTIONSKONTROL
24

Kontrollampe



Status



Årsag



Handling/Bemærkninger







Ikke-spændt
sikkerhedssele
i førersiden
Lyser Føreren har ikke spændt
eller har opspændt sin
sikkerhedssele. Der vises samtidig en meddelelse på
instrumentgruppens display.
Spænd sikkerhedsselen i førersiden.





ABS
Lyser Den tændes i tilfælde af
fejl ved ABS-systemet. Der vises samtidig en meddelelse på
instrumentgruppens display. Bilen opretholder
det almindelige bremsesystem uden servo,
men vi anbefaler at standse bilen. Få systemet
efterset på et CITROËN værksted eller et
kvalifi ceret værksted.





Airbags og
selestrammere
Lyser Den lyser i nogle sekunder
og slukker herefter, når du
sætter tændingen på "ON". Den skal slukke, når motoren startes.
Kontakt et CITROËN værksted eller et
kvalifi ceret værksted, hvis den ikke slukker.
Den lyser i tilfælde af fejl
ved en airbag eller en
selestrammer. Der vises samtidig en meddelelse på
instrumentgruppens display. Få hurtigst muligt
systemet efterset på et CITROËN værksted
eller et kvalifi ceret værksted.






System for
dynamisk
stabilitetskontrol
(ASC)
Lyser
Den tænder i tilfælde
af fejl ved systemet for
dynamisk stabilitetskontrol. Der vises samtidig en meddelelse på
instrumentgruppens display. Få hurtigst muligt
systemet efterset på et CITROËN værksted
eller et kvalifi ceret værksted.

I
FUNKTIONSKONTROL
26





Advarselsmeddelelser (tændingen er på "ON")



Meddelelse




Aktivering




Årsag



Løsning - handling



Bemærkninger



ABS
Lyser Fejl ved ABS-systemet. Kontakt et CITROËN
værksted eller et
kvalifi ceret værksted .

Bilen opretholder det
almindelige bremsesy-
stem uden servo, men
vi anbefaler at standse
bilen.

Bremsesystem
Lyser

Tilhørende
kontrollampe:
Bremsevæskeniveauet
i beholderen er ikke
korrekt. Stands bilen og fyld mere
bremsevæske på eller kon-
takt et CITROËN værksted
eller et kvalifi ceret værk-
sted. Hvis meddelelsen bliver ved
med at være tændt efter
der er fyldt på, kontaktes et
CITROËN værksted eller et
kvalifi ceret værksted.

Tilhørende kontrollampe:
Fejl ved bremsesystemet. Kontakt et CITROËN værk-
sted eller et kvalifi ceret
værksted.
Bilen skal stand-
ses.


Release
Parking Brake
(Håndbremsen
er trukket)
Lyser Du har startet bilen med
trukket håndbremse. Slip håndbremsen .


Kølevæsketemperatur


Blinker
Motorens temperatur er for
høj. Vent med at fylde
mere kølevæske på til
motoren er afkølet, hvis
det er nødvendigt, hvis
beskeden blinker
.
Bilen skal
standses hurtigst
muligt under sikre
forhold.


Blinker

Kontakt hurtigst muligt et
CITROËN værksted eller
et kvalifi ceret værksted,
hvis meddelelsen
blinker
og
servicelampen tænder
.


Fasten Seat Belt
(Sikkerhedssele)

Lyser Føreren har ikke spændt
sin sikkerhedssele eller har
opspændt den. Spænd sikkerhedsselen . Der høres et
periodisk lydsignal
ved kørsel over
8 km/t.

VI
!
SIKKERHED
103
HJÆLPESYSTEMER VED
OPBREM
SNING
Flere systemer, der supplerer hinanden,
hjælper bilen med at bremse sikkert og
optimalt i enhver nødsituation:


- ABS (antiblokeringssystem)

- EBD (Elektronisk bremsekraftfordeler)

Træd meget kraftigt på bremsepedalen for at
bremse bilen i nødsituationer, og hold trykket
på pedalen under hele nedbremsningen.

De to kontrollamper tænder samti-
digt og de to advarsler vises skiftevis
på instrumentgruppens display.
Hvis dæk og fælge udskiftes, skal de
nye dæk og fælge overholde fabri-
kantens anvisninger.

Funktionsfejl
Hvis denne kontrollampe tænder efter-
fulgt af en visning på instrumentgrup-
pens display, angiver det en fejl ved
ABS-systemet, som kan medføre, at
man mister kontrollen med bilen under
bremsning.
Kontakt et CITROËN værksted eller et
kvalifi ceret værksted. Hvis disse to kontrollamper og advars-
ler vises på instrumentgruppens dis-
play, angiver det en fejl ved den elek-
troniske bremsekraftfordeler, som kan
medføre, at man mister kontrollen med
bilen under bremsning.

Stands hurtigst muligt under sikre
forhold.

Kontakt et CITROËN værksted eller et
kvalifi ceret værksted.


ABS med elektroniskbremsekraftfordeling

Systemerne kombineres for at gøre
bilen mere stabil og nemmere at styre
under opbremsning, især på en ujævn
eller glat vejbane. Kontrollampen lyser i nogle sekun-
der, når tændingen tilsluttes (position
ON). Kontakt et CITROËN værksted
eller et kvalifi ceret værksted, hvis
den ikke slukker eller ikke tænder.
Bilen er standset

Bilen kører
Hvis denne kontrollampe bliver
ved med at lyse, angiver det en
fejl ved ABS-systemet, som kan
medføre, at man mister kontrol-
len med bilen under bremsning.

Stands hurtigst muligt under sikre
forhold.

Kontakt et CITROËN værksted eller et
kvalifi ceret værksted.


Aktivering
ABS-systemet er aktivt, hvis bilens ha-
stighed er over 10 km/t. Det deaktive-
res, så snart bilens hastighed er under
5 km/t.
ABS-systemet griber automatisk ind,
hvis der er risiko for, at hjulene bloke-
res.
Når ABS-systemet træder i funktion,
mærkes der normalt små vibrationer i
bremsepedalen.

IX
PRAKTISKE INFORMATIONER
147

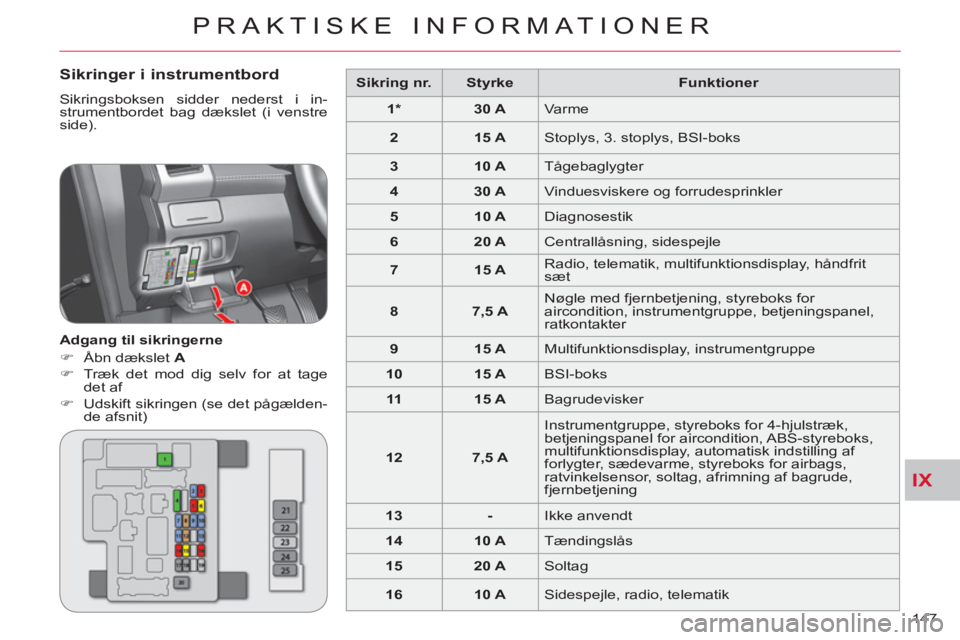

Sikringer i instrumentbord

Sikringsboksen sidder nederst i in-
strumentbordet bag dækslet (i venstre
side).

Adgang til sikringerne


)
Åbn dækslet A


)
Træk det mod dig selv for at tage
det af

)
Udskift sikringen (se det pågælden-
de afsnit)

Sikring nr.



Styrke



Funktioner




1*



30 A

Varme


2



15 A

Stoplys, 3. stoplys, BSI-boks


3



10 A

Tågebaglygter


4



30 A

Vinduesviskere og forrudesprinkler


5



10 A

Diagnosestik


6



20 A

Centrallåsning, sidespejle


7



15 A

Radio, telematik, multifunktionsdisplay, håndfrit
sæt


8



7,5 A

Nøgle med fjernbetjening, styreboks for
aircondition, instrumentgruppe, betjeningspanel,
ratkontakter


9



15 A

Multifunktionsdisplay, instrumentgruppe


10



15 A

BSI-boks


11



15 A

Bagrudevisker


12



7,5 A


Instrumentgruppe, styreboks for 4-hjulstræk,
betjeningspanel for aircondition, ABS-styreboks,
multifunktionsdisplay, automatisk indstilling af
forlygter, sædevarme, styreboks for airbags,
ratvinkelsensor, soltag, afrimning af bagrude,
fjernbetjening


13



-

Ikke anvendt


14



10 A

Tændingslås


15



20 A

Soltag


16



10 A

Sidespejle, radio, telematik

IX
!
PRAKTISKE INFORMATIONER
150

Ekstra sikringer
De ekstra sikringer ligger i låget til sikringsboksen i motor-
rummet.
Der ligger ikke nogen ekstra sikringer i låget på 7,5 A,
25 A eller 30 A. Hvis en af sikringerne på disse ampere
er defekt, udskiftes den med følgende sikring:
En sikring på 7,5 A
udskiftes med en ekstra sikring
på 10 A
, en sikring på 25 A
udskiftes med en ekstra
sikring på 20 A
og en sikring på 30 A
udskiftes med
sikringen til lydanlægget (nr. 31)
.
* Maxi-sikringerne fungerer som en ekstra beskyttelse for det elektriske system. Ethvert indgreb på maxi-sikringerne
skal foretages af et CITROËN værksted eller et kvalifi ceret værksted.

Sikring nr.



Styrke



Funktioner




22


20 A
Motorstyreboks, sensor for vand i dieselolie, indsprøjtningspumpe (diesel), luftmassemåler,
sensor for vand, lambdasonde, positionssensor for knastaksel, kanisterventil,
hastighedssensor, VTC-ventil, EGR-ventil


23


15 A

Benzinpumpe, brændstofmåler


24*


30 A

Starter


25

-
Ikke anvendt


26 *

40 A

ABS-styreboks, ASC-styreboks


27 *

30 A

ABS-styreboks, ASC-styreboks


28 *

30 A

Kondensatorblæser


29 *

40 A

Køleblæser


30


30 A

Sikringsboks i kabinen


31


30 A

Radioforstærker


32


30 A

Styreboks for dieselmotor


Sikring nr.



Styrke




33



10 A




34



15 A




35



20 A

224
VISUEL SØGNING

UDVENDIGT FORAN


Nøgle med fjernbetjening,
start, batteri ................................. 73-76
Centrallåsning ...................................79

Soltag ......................................... 82-83

Forrudevisker .............................. 90-91
Regnsensor ......................................90

Åbning af motorhjelm ......................126
Motor ...................................... 127-128

Bugsering .......................................154
Sidespejle .........................................61

Åbning/lukning af døre ................ 79-80

Dæksel, påfyldning af
brændstof .........................................84
Brændstofmåler ................................84

Lygter, blinklys, tågelygter,
forlygter ....................................... 86-89
Udskiftning af pærer ............... 137-141


Bremser .................................. 112, 131
ABS ................................................103
Dæk, dæktryk .................................162
Bremseklodser ................................131
Alu-fælge ........................................132

225
VISUEL SØGNING

UDVENDIGT BAG


3. stoplys ........................................142

Bagklap ....................................... 80-81
Bagrudevisker ...................................91

Reservehjul, donkraft,
udskiftning, montering ............ 132-136
Nederste bagklap .............................81
Anhængertræk ................................156

Parkeringssensorer bag ......... 123-124
Bugsering .......................................154

Baglygter, blinklys, tågelygter ..... 86-89
Udskiftning af pærer ............... 142-144
Sidespejle .........................................61

Sideblinklys .....................................140

Åbning/lukning af døre ................ 79-80

Bremser .................................. 112, 131
ABS ................................................103
Dæk, dæktryk .................................162
Bremseklodser ................................131
Alu-fælge ........................................132

Tilbehør ..........................................158
Tagbøjler .........................................157

230
ALFABETISK INDHOLDSFORTEGNELSE
AABS .......................................... 103
ABS-bremser ............................ 103
ABS- og EBD-systemer ............ 103
Adgang til 3. sæderække............ 54
Adgang til lamper...................... 137
Advarselslamper .................... 22-24
Afbrydelse af passagerairbag ..... 108
Afbrydelse ASC ........................ 104
Afdækningsklap .......................... 83
Afdugning af bagrude ................. 46
Afmontering af hjul.................... 135
Afrimning .................................... 46
Aircondition ................................. 19
Anhængertræk.......................... 156
Anti-klem funktion ....................... 82
Antispinsystem (TCL) ............... 104
Armlæn bag .......................... 54, 69
Armlæn foran .................. 52, 64, 66
ASC .......................................... 104
Audio-video............................... 190
Audiosystemer ......... 164, 166, 167,
169, 170, 172, 173,
175, 177-182, 186,
190, 191, 194, 196,
197, 202-204, 208-210,
213, 216, 217, 220-222
Automatisk lygteslukning ............ 88
Automatisk lygtetænding ...... 86, 88
Automatisk rudevisk ................... 91
Automatisk tænding af
havariblink ............................. 102Bagageafdækning ................ 70, 72
Baghylde..................................... 81
Bagklap....................................... 80
Baglygter .................................. 142
Bagrude (afrimning) .................... 46
Bagsæder ................................... 53
Bakkamera ............................... 124
Baklys ....................................... 142
Bakspejl ...................................... 62
Barnestole .............. 94, 95, 97, 101
Batteri ....................................... 130
Batteri i fjernbetjening ................. 76
Benzinmotor ....................... 85, 127
Beskyttelse af børn ........ 94, 97-101
Betjeningsknapper til
radioen ved rattet .................. 166
Betjeningsknap til aircondition ..... 46
Betjeningsknap til
vinduesvisker ..................... 90, 91
Bilens serienummer .................. 162
Blinklys ..................... 102, 137, 142
Bluetooth (telefon) ............. 220-222
Brændstof ....................... 19, 84, 85
Brændstofadditivniveau ............ 129
Brændstofforbrug ........................ 19
Brændstofmåler .......................... 84
Brændstoftank ............................ 84
Brændstoftankdæksel................. 84
Brændstoftankens kapacitet ....... 84
Bremseklodser.......................... 130
Bremseskiver ............................ 130Bremsevæskeniveau ................ 129
Bugsering af en bil .................... 154
Bænksæde bag .......................... 58
Børnesikring ............ 76, 94, 97-101 B
DCD MP3 ............................ 194, 196
Cigarettænder............................. 66
CVT gearkasse ......................... 113
EBD .......................................... 103
Eco-kørsel .................................. 19
Eftersyn .................................... 130
El-betjente sæder ....................... 51
Elektronisk bremsekraftfordeler
(EBD) ..................................... 103
Elektronisk startspærre......... 74, 76”DCS” gearkasse ...................... 115
Diesel........................................ 128
Dieselmotor .................. 29, 85, 128
Dimensioner ............................. 161
Display ........................................ 21
Display på kombiinstrument ....... 31
Distancevurdering................. 31, 32
Donkraft .................................... 132
Dvd (funktion) ................... 208, 209
Dynamisk stabilitetskontrol
(ESP) ..................................... 104
Dæk ............................................ 19
Dæktryk .............................. 19, 162
Døre ............................................ 79
E C B
