2012 Abarth Punto ESP

Las pilas agotadas son perjudiciales para
el medio ambiente, por lo que deben ser
depositadas en los contenedores
específicos previstos por la legislación vigente,
o bien, entregadas a la Red de Asistencia Abarth,

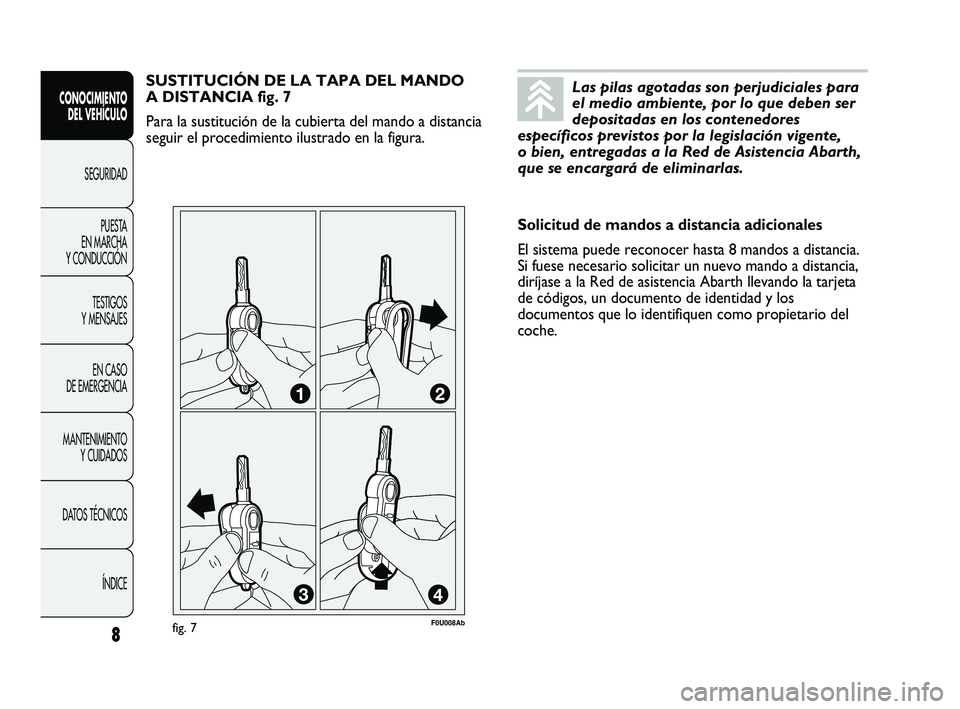

que se encargará de eliminarlas.SUSTITUCIÓN DE LA TAPA DEL MANDO
A DISTANCIA fig. 7
Para la sustitución de la cubierta del mando a distancia
seguir el procedimiento ilustrado en la figura.
Solicitud de mandos a distancia adicionales
El sistema puede reconocer hasta 8 mandos a distancia.
Si fuese necesario solicitar un nuevo mando a distancia,
diríjase a la Red de asistencia Abarth llevando la tarjeta
de códigos, un documento de identidad y los
documentos que lo identifiquen como propietario del
coche.
fig. 7F0U008Ab
8
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 8

No extraiga la llave cuando el vehículo
esté en movimiento. El volante se
bloquearía automáticamente en el primer
viraje. La siguiente norma es siempre válida,
incluso cuando el vehículo es remolcado.
ATENCIÓN
Queda terminantemente prohibido
realizar cualquier intervención después
de la venta del vehículo, como manipular el
volante o la columna de dirección (por ejemplo,
montaje de un sistema antirrobo) ya que
podrían causar, además de la disminución de las
prestaciones del sistema y la invalidación de la
garantía, graves problemas de seguridad, así
como la inconformidad de homologación del
vehículo.

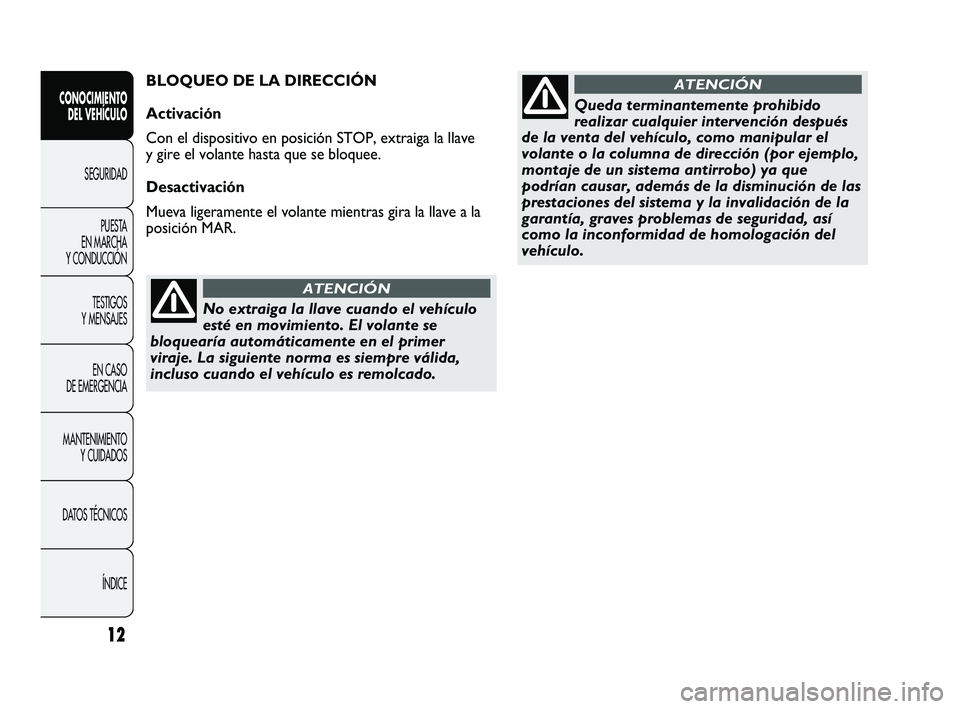

ATENCIÓNBLOQUEO DE LA DIRECCIÓN
Activación
Con el dispositivo en posición STOP, extraiga la llave
y gire el volante hasta que se bloquee.
Desactivación
Mueva ligeramente el volante mientras gira la llave a la
posición MAR.
12
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 12

15
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U015Abfig. 13F0U016Abfig. 14

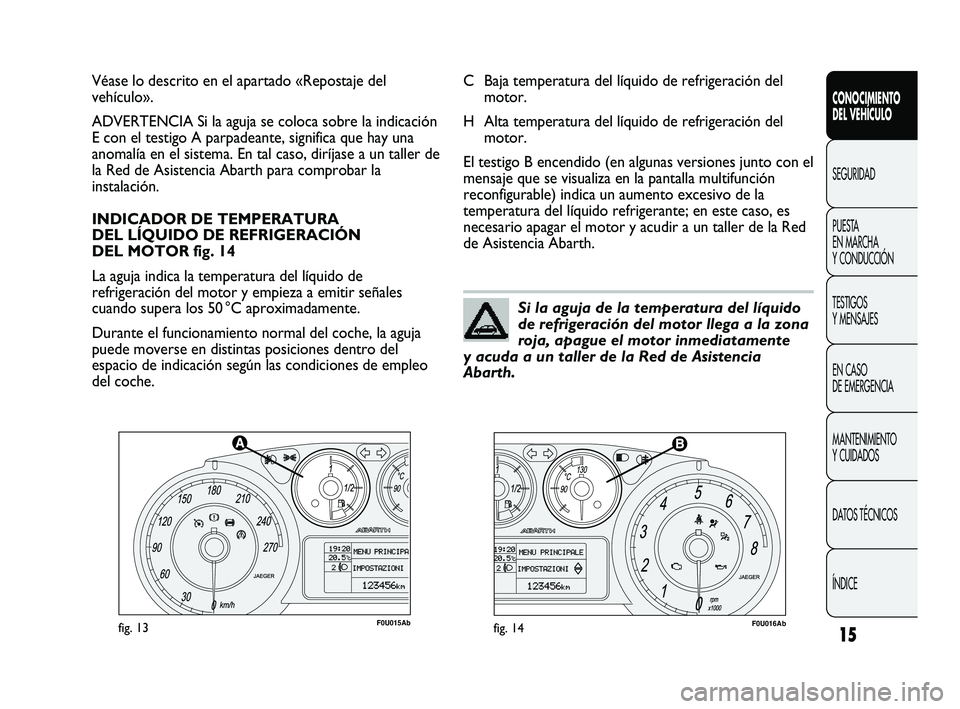

C Baja temperatura del líquido de refrigeración del motor.
H Alta temperatura del líquido de refrigeración del motor.
El testigo B encendido (en algunas versiones junto con el
mensaje que se visualiza en la pantalla multifunción
reconfigurable) indica un aumento excesivo de la
temperatura del líquido refrigerante; en este caso, es
necesario apagar el motor y acudir a un taller de la Red
de Asistencia Abarth.
Véase lo descrito en el apartado «Repostaje del
vehículo».
ADVERTENCIA Si la aguja se coloca sobre la indicación
E con el testigo A parpadeante, significa que hay una
anomalía en el sistema. En tal caso, diríjase a un taller de
la Red de Asistencia Abarth para comprobar la
instalación.
INDICADOR DE TEMPERATURA
DEL LÍQUIDO DE REFRIGERACIÓN
DEL MOTOR fig. 14
La aguja indica la temperatura del líquido de
refrigeración del motor y empieza a emitir señales
cuando supera los 50 °C aproximadamente.
Durante el funcionamiento normal del coche, la aguja
puede moverse en distintas posiciones dentro del
espacio de indicación según las condiciones de empleo
del coche.
Si la aguja de la temperatura del líquido
de refrigeración del motor llega a la zona
roja, apague el motor inmediatamente
y acuda a un taller de la Red de Asistencia
Abarth.
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 15

17
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

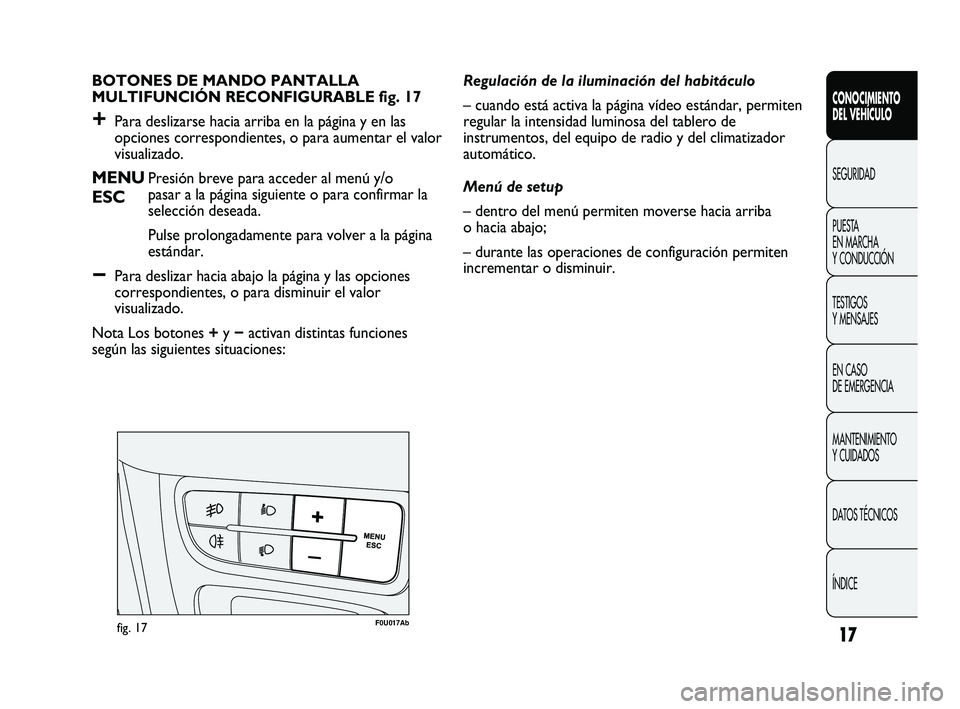

BOTONES DE MANDO PANTALLA
MULTIFUNCIÓN RECONFIGURABLE fig. 17
+Para deslizarse hacia arriba en la página y en las
opciones correspondientes, o para aumentar el valor
visualizado.
MENUPresión breve para acceder al menú y/o
ESCpasar a la página siguiente o para confirmar la
selección deseada.
Pulse prolongadamente para volver a la página
estándar.
−Para deslizar hacia abajo la página y las opciones
correspondientes, o para disminuir el valor
visualizado.
Nota Los botones +y− activan distintas funciones
según las siguientes situaciones: Regulación de la iluminación del habitáculo
– cuando está activa la página vídeo estándar, permiten
regular la intensidad luminosa del tablero de
instrumentos, del equipo de radio y del climatizador
automático.
Menú de setup
– dentro del menú permiten moverse hacia arriba
o hacia abajo;
– durante las operaciones de configuración permiten
incrementar o disminuir.
F0U017Abfig. 17
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 17

18
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
MENÚ DE SETUP
El menú está compuesto por una serie de funciones
dispuestas en modo «circular» que se pueden
seleccionar mediante los botones +y− para acceder
a las distintas operaciones de selección y regulación
(setup) que se indican a continuación. Para algunas
opciones (Ajuste reloj y Unidades de medida) hay
previsto un submenú.
El menú de configuración puede activarse con una
pulsación corta del botón MENÚ ESC fig. 18.
Presionando poco a poco los botones +o−, es posible
recorrer la lista del menú de configuración.
En este punto, los modos de gestión se diferencian
entre sí según la característica de la opción seleccionada.
Selección de una opción del menú principal sin submenú:
– pulsando brevemente el botón MENU ESC puede
seleccionarse la configuración del menú principal que se
desea modificar;
– interviniendo en los botones +o− (con simples
presiones) es posible elegir la nueva programación;
– pulsando brevemente el botón MENU ESC es posible
memorizar la configuración y al mismo tiempo regresar
a la misma opción del menú principal seleccionada
anteriormente. Selección de una opción del menú principal con submenú:
– pulsando brevemente el botón MENU ESC se puede
visualizar la primera opción del submenú;
– interviniendo en los botones
+o− (con simples
presiones) es posible deslizarse en todas las opciones
del submenú;
– pulsando brevemente el botón MENU ESC se puede
seleccionar la opción del submenú visualizada y se entra
en el menú de configuración correspondiente;
– interviniendo en los botones +o− (con simples
presiones) es posible elegir la nueva programación de
esta opción del submenú;
– con una pulsación corta del botón MENÚ ESC se
puede memorizar la configuración al mismo tiempo que
se vuelve a la opción del submenú seleccionado
anteriormente.
Selección de «Fecha» y «Ajuste Reloj»:
– presionando brevemente el botón MENU ESC se
puede seleccionar el primer dato que se desea modificar
(por ejemplo, horas/minutos o año/mes/día);
– interviniendo en los botones +o− (con simples
presiones) es posible elegir la nueva programación;
– pulsando brevemente el botón MENU ESC se puede
memorizar la configuración y, al mismo tiempo, pasar
a la siguiente opción del menú de configuración; en caso
de que fuera la última, se vuelve a la primera opción del
menú seleccionada.
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 18

19
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Pulsando prolongadamente el botón MENU ESC:
– si se encuentra en el nivel del menú principal, se sale
del menú de set up;
– si se está en otro punto del menú (a nivel de
programación de una opción de submenú, al nivel de
submenú o al nivel de programación de una opción del
menú principal) se sale al nivel de menú principal;
– se guardan sólo las modificaciones memorizadas por el
usuario (confirmadas con el botón MENU ESC).
El ambiente del menú de configuración está
temporizado; después de la salida del menú el tiempo se
agota y sólo se guardan las modificaciones memorizadas
por el usuario (confirmadas pulsando brevemente el
botón MENU ESC). El menú tiene las siguientes opciones:
–MENÚ
– BIP VELOCIDAD
– LUCES CORNERING
– SENSOR DE LLUVIA
(para versiones/países donde esté previsto)
– ACTIVACIÓN/DATOS TRIP B
– AJUSTAR HORA
– AJUSTAR FECHA
– PRIMERA PÁGINA
– VER RADIO
– AUTOCIERRE
– UNIDAD DE MEDIDA
– IDIOMA
– VOLUMEN AVISOS
– VOLUMEN BOTONES
– BIP/AVISADOR ACÚSTICO CINTURONES
– MANTENIMIENTO
– AIRBAG/AIRBAG DEL PASAJERO
– LUCES DIURNAS
– SALIDA MENÚ
fig. 18F0U017Ab
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 19

26
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

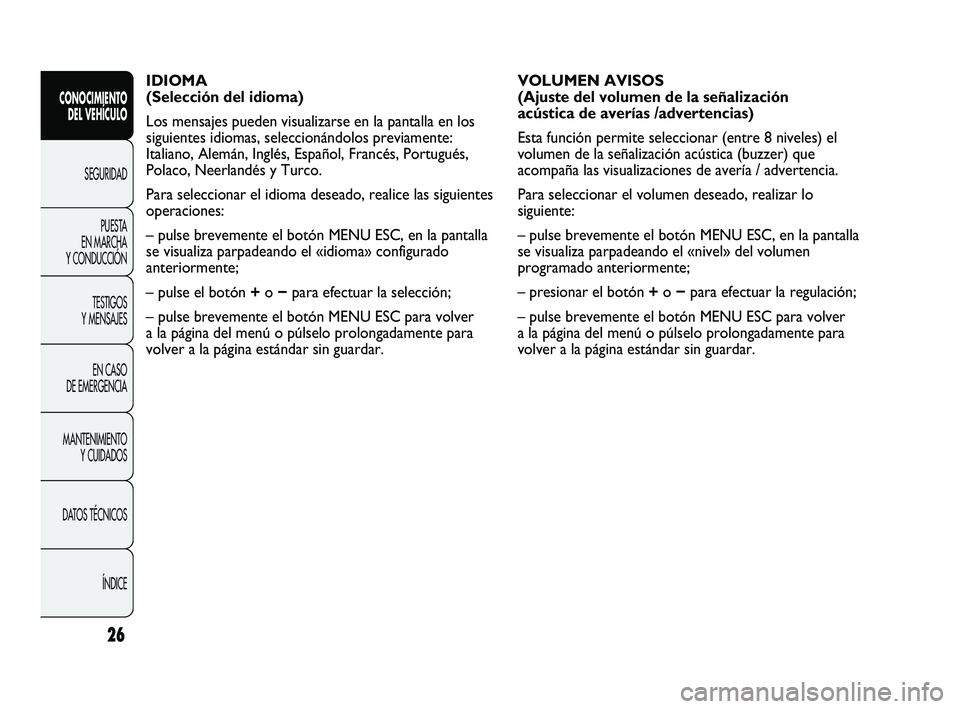

IDIOMA
(Selección del idioma)
Los mensajes pueden visualizarse en la pantalla en los
siguientes idiomas, seleccionándolos previamente:
Italiano, Alemán, Inglés, Español, Francés, Portugués,
Polaco, Neerlandés y Turco.
Para seleccionar el idioma deseado, realice las siguientes
operaciones:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza parpadeando el «idioma» configurado
anteriormente;
– pulse el botón +o− para efectuar la selección;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar. VOLUMEN AVISOS
(Ajuste del volumen de la señalización
acústica de averías /advertencias)
Esta función permite seleccionar (entre 8 niveles) el
volumen de la señalización acústica (buzzer) que
acompaña las visualizaciones de avería / advertencia.
Para seleccionar el volumen deseado, realizar lo
siguiente:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza parpadeando el «nivel» del volumen
programado anteriormente;
– presionar el botón
+o− para efectuar la regulación;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 26

27
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

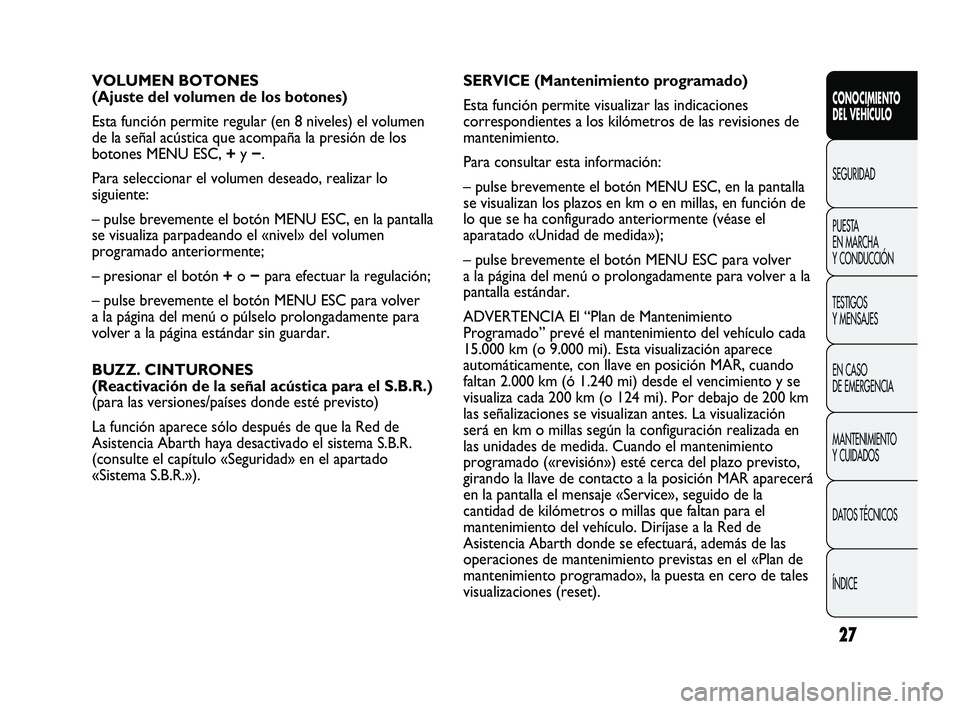

VOLUMEN BOTONES
(Ajuste del volumen de los botones)
Esta función permite regular (en 8 niveles) el volumen
de la señal acústica que acompaña la presión de los
botones MENU ESC, +y−.
Para seleccionar el volumen deseado, realizar lo
siguiente:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza parpadeando el «nivel» del volumen
programado anteriormente;
– presionar el botón +o− para efectuar la regulación;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
BUZZ. CINTURONES
(Reactivación de la señal acústica para el S.B.R.)
(para las versiones/países donde esté previsto)
La función aparece sólo después de que la Red de
Asistencia Abarth haya desactivado el sistema S.B.R.
(consulte el capítulo «Seguridad» en el apartado
«Sistema S.B.R.»). SERVICE (Mantenimiento programado)
Esta función permite visualizar las indicaciones
correspondientes a los kilómetros de las revisiones de
mantenimiento.
Para consultar esta información:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualizan los plazos en km o en millas, en función de
lo que se ha configurado anteriormente (véase el
aparatado «Unidad de medida»);
– pulse brevemente el botón MENU ESC para volver
a la página del menú o prolongadamente para volver a la
pantalla estándar.
ADVERTENCIA El “Plan de Mantenimiento
Programado” prevé el mantenimiento del vehículo cada
15.000 km (o 9.000 mi). Esta visualización aparece
automáticamente, con llave en posición MAR, cuando
faltan 2.000 km (ó 1.240 mi) desde el vencimiento y se
visualiza cada 200 km (o 124 mi). Por debajo de 200 km
las señalizaciones se visualizan antes. La visualización
será en km o millas según la configuración realizada en
las unidades de medida. Cuando el mantenimiento
programado («revisión») esté cerca del plazo previsto,
girando la llave de contacto a la posición MAR aparecerá
en la pantalla el mensaje «Service», seguido de la
cantidad de kilómetros o millas que faltan para el
mantenimiento del vehículo. Diríjase a la Red de
Asistencia Abarth donde se efectuará, además de las
operaciones de mantenimiento previstas en el «Plan de
mantenimiento programado», la puesta en cero de tales
visualizaciones (reset).
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 27
