Podczas holowania pamiętać, że nie ma
wspomagania hamulców i wspomagania
kierownicy. Aby zahamować, konieczne jest
użycie większej siły na pedał hamulca; aby
skręcić, konieczna jest większa siła na kierownicę.
Nie używać linek elastycznych do holowania
uniknie się szarpnięć. Podczas przygotowania do
holowania sprawdzić, czy mocowanie połączeń
samochodów nie spowoduje uszkodzeń
stykających się elementów. Holując samochód
obowiązkowo przestrzegać przepisów ruchu
drogowego, dotyczących zarówno holowania,
jak i zachowania się na drodze.
UWAGA
Przed wkręceniem uchwytu dokładnie
wyczyścić odpowiednie gniazdo
gwintowane. Przed rozpoczęciem holowania
samochodu upewnić się ponadto czy uchwyt
wkręcony jest do oporu w odnośnym otworze.
UWAGA
Podczas holowania samochodu nie
uruchamiać silnika.
UWAGA
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 180

181
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

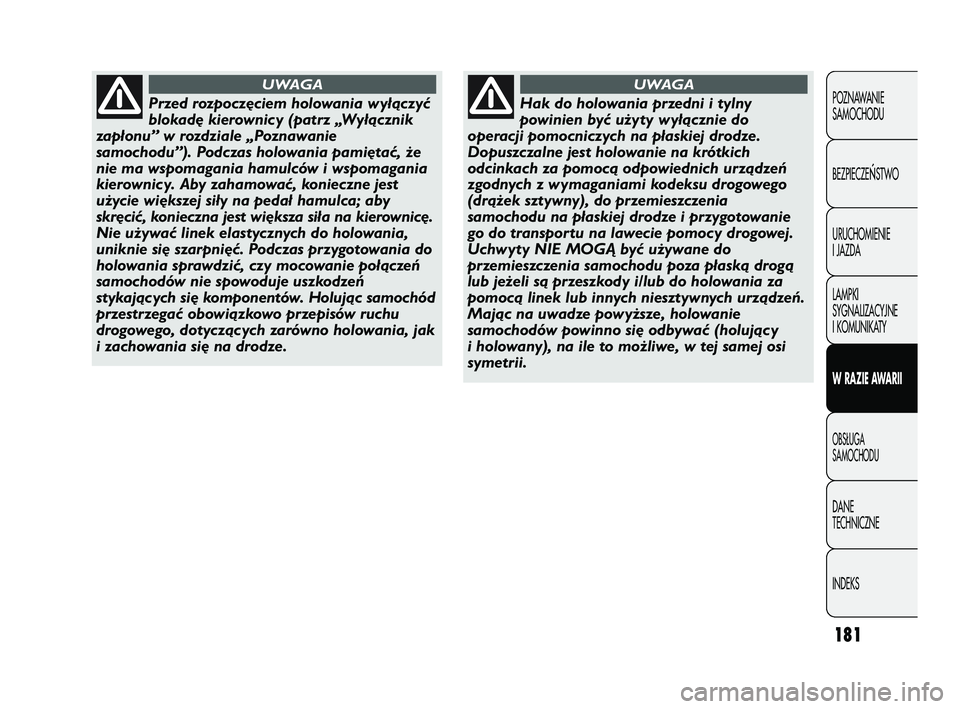

Przed rozpoczęciem holowania wyłączyć
blokadę kierownicy (patrz „Wyłącznik
zapłonu” w rozdziale „Poznawanie
samochodu”). Podczas holowania pamiętać, że
nie ma wspomagania hamulców i wspomagania
kierownicy. Aby zahamować, konieczne jest
użycie większej siły na pedał hamulca; aby
skręcić, konieczna jest większa siła na kierownicę.
Nie używać linek elastycznych do holowania,
uniknie się szarpnięć. Podczas przygotowania do
holowania sprawdzić, czy mocowanie połączeń
samochodów nie spowoduje uszkodzeń
stykających się komponentów. Holując samochód
przestrzegać obowiązkowo przepisów ruchu
drogowego, dotyczących zarówno holowania, jak
i zachowania się na drodze.
UWAGA
Hak do holowania przedni i tylny
powinien być użyty wyłącznie do
operacji pomocniczych na płaskiej drodze.
Dopuszczalne jest holowanie na krótkich
odcinkach za pomocą odpowiednich urządzeń
zgodnych z wymaganiami kodeksu drogowego
(drążek sztywny), do przemieszczenia
samochodu na płaskiej drodze i przygotowanie
go do transportu na lawecie pomocy drogowej.
Uchwyty NIE MOGĄ być używane do
przemieszczenia samochodu poza płaską drogą
lub jeżeli są przeszkody i/lub do holowania za
pomocą linek lub innych niesztywnych urządzeń.
Mając na uwadze powyższe, holowanie
samochodów powinno się odbywać (holujący
i holowany), na ile to możliwe, w tej samej osi
symetrii.
UWAGA
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 181

184
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ● ●●

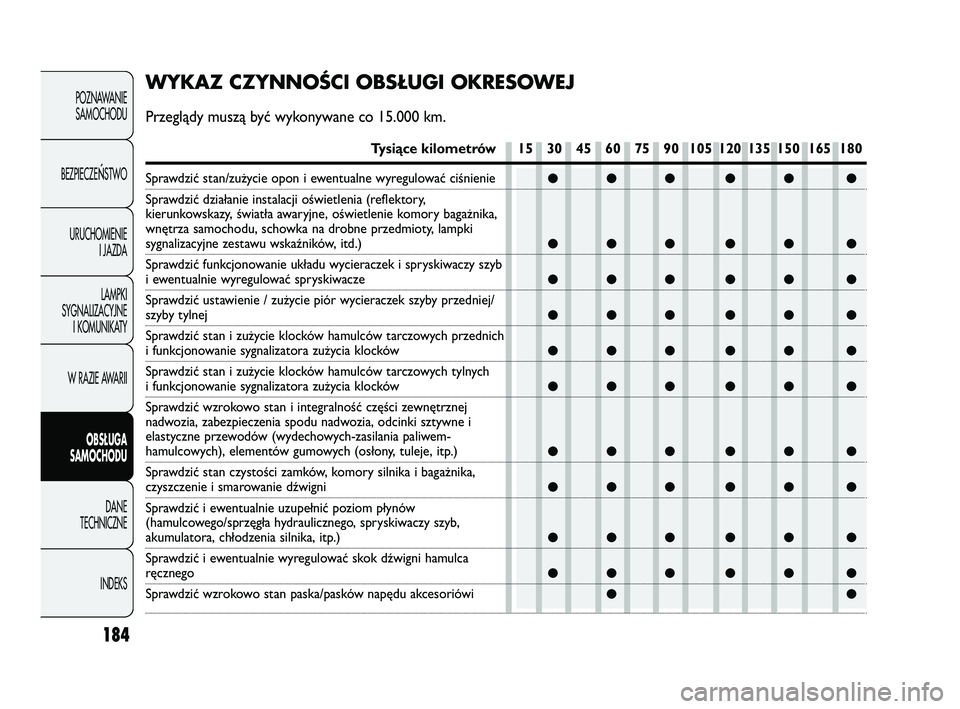

WYKAZ CZYNNOŚCI OBSŁUGI OKRESOWEJ
Przeglądy muszą być wykonywane co 15.000 km.
Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150 165 180
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie
Sprawdzić działanie instalacji oświetlenia (reflektory,
kierunkowskazy, światła awaryjne, oświetlenie komory bagażnika,
wnętrza samochodu, schowka na drobne przedmioty, lampki
sygnalizacyjne zestawu wskaźników, itd.)
Sprawdzić funkcjonowanie układu wycieraczek i spryskiwaczy szyb
i ewentualnie wyregulować spryskiwacze
Sprawdzić ustawienie / zużycie piór wycieraczek szyby przedniej/
szyby tylnej
Sprawdzić stan i zużycie klocków hamulców tarczowych przednich
i funkcjonowanie sygnalizatora zużycia klocków
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych
i funkcjonowanie sygnalizatora zużycia klocków
Sprawdzić wzrokowo stan i integralność części zewnętrznej
nadwozia, zabezpieczenia spodu nadwozia, odcinki sztywne i
elastyczne przewodów (wydechowych-zasilania paliwem-
hamulcowych), elementów gumowych (osłony, tuleje, itp.)
Sprawdzić stan czystości zamków, komory silnika i bagażnika,
czyszczenie i smarowanie dźwigni
Sprawdzić i ewentualnie uzupełnić poziom płynów
(hamulcowego/sprzęgła hydraulicznego, spryskiwaczy szyb,
akumulatora, chłodzenia silnika, itp.)
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca
ręcznego
Sprawdzić wzrokowo stan paska/pasków napędu akcesoriów i
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 184

185
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
( 1 )Aby zagwarantować prawidłowe funkcjonowanie i uniknąć poważnych uszkodzeń silnika:
– używać wyłącznie świec zapłonowych specyficznych, certyfikowanych dla silnika 1.4 Turbo Multi Air, tego
samego typu i tej samej marki (patrz, co opisano w rozdziale „Silnik”);
– przestrzegać rygorystycznie okresów wymian świec zapłonowych przewidzianych w Wykazie czynności
obsługi okresowej;
– zaleca się zwrócić do ASO Abarth.
(2) Jeżeli samochód wyposażony jest w zestaw esseesse (dla wersji/rynku, gdzie przewidziano) konieczna jest
wymiana oleju silnikowego i filtra oleju co 10.000 km lub co 12 miesięcy.
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ● ●● ●
●●●●●●● ●● ●● ● ●● ●
●●● ●● ●

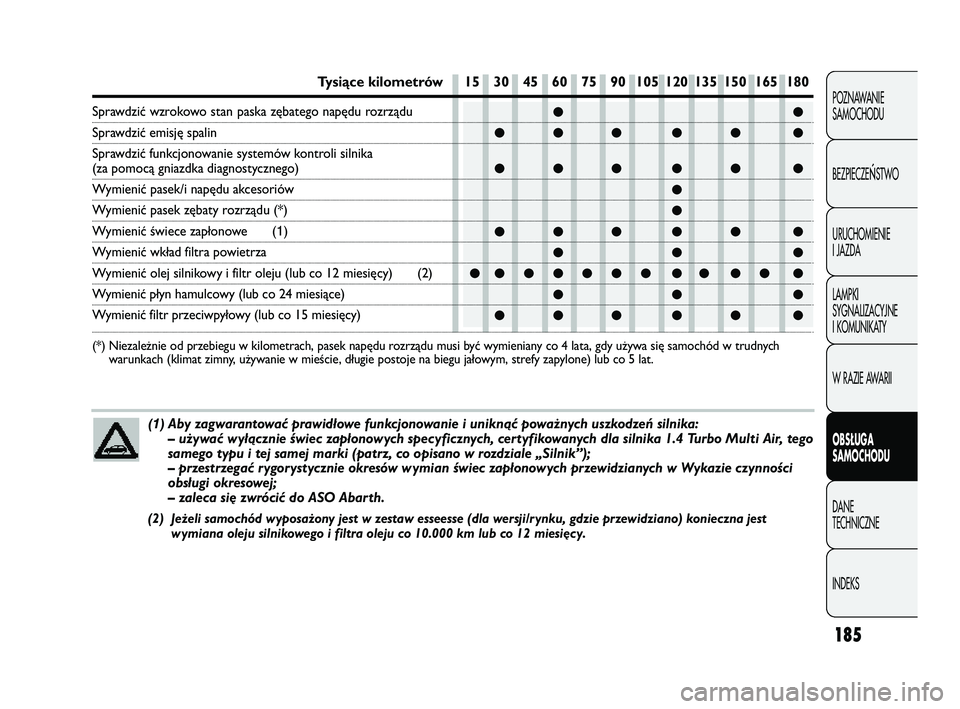

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150 165 180
Sprawdzić wzrokowo stan paska zębatego napędu rozrządu
Sprawdzić emisję spalin
Sprawdzić funkcjonowanie systemów kontroli silnika
(za pomocą gniazdka diagnostycznego)
Wymienić pasek/i napędu akcesoriów
Wymienić pasek zębaty rozrządu (*)
Wymienić świece zapłonowe (1)
Wymienić wkład filtra powietrza
Wymienić olej silnikowy i filtr oleju (lub co 12 miesięcy) (2)
Wymienić płyn hamulcowy (lub co 24 miesiące)
Wymienić filtr przeciwpyłowy (lub co 15 miesięcy)
(*) Niezależnie od przebiegu w kilometrach, pasek napędu rozrządu musi być wymieniany co 4 lata, gdy używa się samochód w trudnyc h
warunkach (klimat zimny, używanie w mieście, długie postoje na biegu jałowym, strefy zapylone) lub co 5 lat.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 185

186

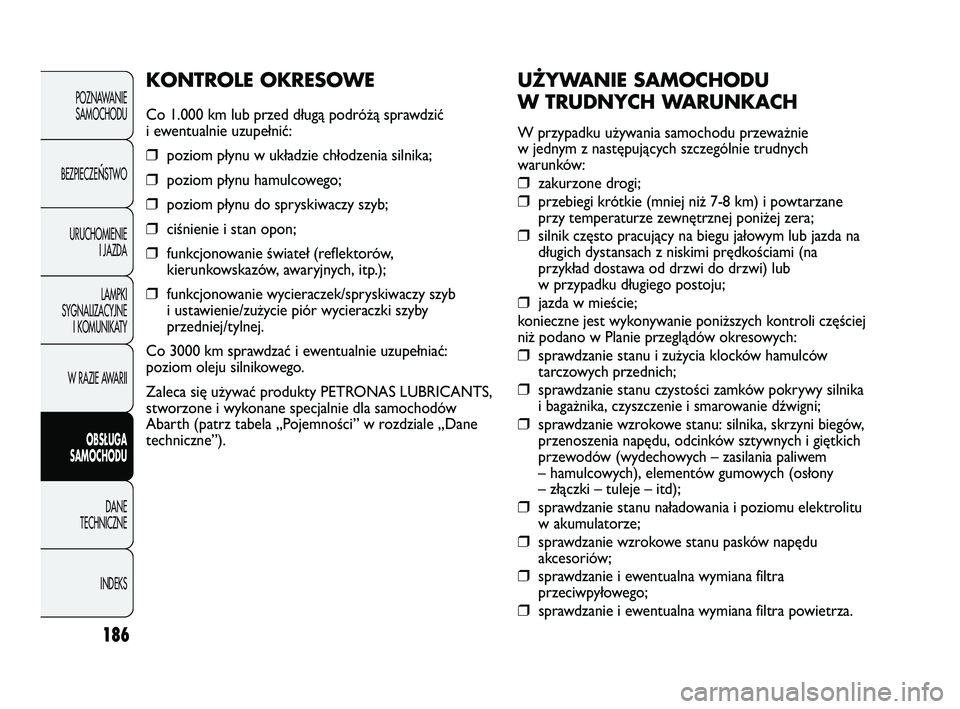

UŻYWANIE SAMOCHODU
W TRUDNYCH WARUNKACH
W przypadku używania samochodu przeważnie
w jednym z następujących szczególnie trudnych
warunków:
❒zakurzone drogi;
❒przebiegi krótkie (mniej niż 7-8 km) i powtarzane
przy temperaturze zewnętrznej poniżej zera;
❒silnik często pracujący na biegu jałowym lub jazda na
długich dystansach z niskimi prędkościami (na
przykład dostawa od drzwi do drzwi) lub
w przypadku długiego postoju;
❒jazda w mieście;
konieczne jest wykonywanie poniższych kontroli częściej
niż podano w Planie przeglądów okresowych:
❒sprawdzanie stanu i zużycia klocków hamulców
tarczowych przednich;
❒sprawdzanie stanu czystości zamków pokrywy silnika
i bagażnika, czyszczenie i smarowanie dźwigni;
❒sprawdzanie wzrokowe stanu: silnika, skrzyni biegów,
przenoszenia napędu, odcinków sztywnych i giętkich
przewodów (wydechowych – zasilania paliwem
– hamulcowych), elementów gumowych (osłony
– złączki – tuleje – itd);
❒sprawdzanie stanu naładowania i poziomu elektrolitu
w akumulatorze;
❒sprawdzanie wzrokowe stanu pasków napędu
akcesoriów;
❒sprawdzanie i ewentualna wymiana filtra
przeciwpyłowego;
❒sprawdzanie i ewentualna wymiana filtra powietrza.
KONTROLE OKRESOWE
Co 1.000 km lub przed długą podróżą sprawdzić
i ewentualnie uzupełnić:
❒poziom płynu w układzie chłodzenia silnika;
❒poziom płynu hamulcowego;
❒poziom płynu do spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒funkcjonowanie świateł (reflektorów,
kierunkowskazów, awaryjnych, itp.);
❒funkcjonowanie wycieraczek/spryskiwaczy szyb
i ustawienie/zużycie piór wycieraczki szyby
przedniej/tylnej.
Co 3000 km sprawdzać i ewentualnie uzupełniać:
poziom oleju silnikowego.
Zaleca się używać produkty PETRONAS LUBRICANTS,
stworzone i wykonane specjalnie dla samochodów
Abarth (patrz tabela „Pojemności” w rozdziale „Dane
techniczne”).
POZNAWANIE SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 186

189
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U172Abrys. 168
PŁYN UKŁADU CHŁODZĄCEGO SILNIK
rys. 168
Poziom płynu chłodzącego należy sprawdzić, gdy silnik
jest zimny i powinien zawierać się pomiędzy znakami
MIN i MAX widocznymi na zbiorniku wyrównawczym.
Jeżeli poziom płynu jest za niski, wlać powoli przez wlew
A zbiornika mieszaninę 50% wody destylowanej i płynu
PARAFLU
UPz PETRONAS LUBRICANTS aż do
osiągnięcia znaku MAX.
Zużyty olej silnikowy i wymieniony filtr
oleju zawierają substancje szkodliwe dla
środowiska. Aby wymienić olej i filtr oleju
zalecamy zwrócić się do ASO Abarth, która
wyposażona jest w urządzenia do utylizacji
zużytego oleju i filtra, zgodnie z przepisami
o ochronie środowiska.
W układzie chłodzenia silnika użyto płynu
chroniącego przed zamarzaniem
PARAFLU
UP. W razie konieczności
ewentualnych uzupełnień, użyć płynu tego samego
typu, jak ten, który znajduje się w układzie
chłodzenia. Płynu PARAFLU
UPnie mieszać
z żadnym innym płynem. Jeżeli zostanie
stwierdzony taki przypadek unikać absolutnie
uruchomienia silnika i skontaktować się z ASO
Abarth.
Mieszanka PARAFLUUPi wody destylowanej o stężeniu
po 50% chroni przed zamarznięciem aż do temperatury
−35 °C.
W szczególnie trudnych warunkach klimatycznych zaleca
się stosować mieszaninę 60% PARAFLU
UPi 40% wody
destylowanej.
Układ chłodzenia silnika jest układem
ciśnieniowym. Wymienić ewentualnie
korek zbiornika wyrównawczego na oryginalny,
ponieważ skuteczność układu może się
pogorszyć. Gdy silnik jest gorący, nie odkręcać
korka zbiornika wyrównawczego:
niebezpieczeństwo poparzeń.
UWAGA
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 189

193
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
AKUMULATOR
Akumulator w samochodzie jest akumulatorem typu
„O ograniczonej obsłudze”: w normalnych warunkach
użycia nie wymaga uzupełniania elektrolitu wodą
destylowaną.
SPRAWDZENIE STANU NAŁADOWANIA
I POZIOMU ELEKTROLITU
Powyższe operacje kontrolne powinny być wykonane
w czasie i w sposób opisany w prezentowanej Instrukcji
obsługi, wyłącznie przez specjalistę. Ewentualne
uzupełnienie poziomu powinno być wykonane wyłącznie
przez specjalistę, zwrócić się do ASO Abarth.
Elektrolit znajdujący się w akumulatorze
jest trujący i powoduje korozję. Unikać
kontaktu elektrolitu ze skórą lub z oczami. Nie
zbliżać się do akumulatora z otwartym ogniem
lub \bródłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
UWAGA
Funkcjonowanie przy zbyt niskim
poziomie elektrolitu uszkodzi
nieodwracalne akumulator oraz może
spowodować wybuch.
UWAGA
WYMIANA AKUMULATORA
W razie konieczności wymienić akumulator na inny
oryginalny, posiadający takie same właściwości.
W przypadku wymiany na akumulator o innych
właściwościach, tracą ważność okresy obsługowe
przewidziane w „Planie przeglądów okresowych”.
Odnośnie obsługi takiego akumulatora, należy odnieść
się do zaleceń dostarczonych przez producenta
akumulatora.
Nieprawidłowe zamontowanie akcesoriów
elektrycznych i elektronicznych może
spowodować poważne uszkodzenie
samochodu. Jeżeli po zakupie samochodu
zamierzamy zainstalować dodatkowe akcesoria
(zabezpieczenie przed kradzieżą, radiotelefon,
itp.), zwrócić się do ASO Abarth, która zasugeruje
najbardziej odpowiednie urządzenie i ponadto
zaleci konieczność użycia akumulatora o większej
pojemności.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 193

194
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Akumulatory zawierają substancje bardzo
szkodliwe dla środowiska. Aby wymienić
akumulator, zaleca się zwrócić się do ASO
Abarth, która wyposażona jest w odpowiednie
urządzenia do ich złomowania, przestrzegając
przy tym przepisów o ochronie środowiska.
Jeżeli samochód ma stać przez dłuższy
czas w warunkach szczególnie zimnych,
wymontować akumulator i przenieść w ciepłe
miejsce; w przeciwnym razie istnieje ryzyko jego
zamarznięcia.
UWAGA
Przy obsłudze akumulatora lub
przebywając w pobliżu, chronić zawsze
oczy specjalnymi okularami
UWAGA
POŻYTECZNE ZALECENIA DOTYCZĄCE
PRZEDŁUŻENIA TRWAŁOŚCI
AKUMULATORA
Aby uniknąć szybkiego rozładowania akumulatora
i przedłużyć jego trwałość, należy przestrzegać
skrupulatnie następujących zaleceń:
❒parkując samochód, sprawdzić czy drzwi, pokrywy
i schowki są dokładnie zamknięte, aby uniknąć
długotrwałego świecenia się lamp sufitowych;
❒wyłączać lampy sufitowe: w każdym razie
w samochodzie przewidziany jest system wyłączenia
automatycznego oświetlenia wewnętrznego;
❒przy wyłączonym silniku, nie pozostawiać na dłuższy
czas włączonych urządzeń (jak np. radioodtwarzacza,
świateł awaryjnych, itp.);
❒przed jakąkolwiek naprawą instalacji elektrycznej,
odłączyć zacisk z bieguna ujemnego akumulatora;
❒dokręcać mocno zaciski na biegunach akumulatora.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 194
