WAARSCHUWINGSKNIPPERLICHTEN fig. 101
Als een noodstart wordt uitgevoerd met een hulpaccu mag
de minkabel (−) vanaf de hulpaccu nooit met de minpool
A van de accu van de auto worden verbonden, maar moet
de minkabel op een massapunt op de motor of de
versnellingsbak worden aangesloten.
Opmerking Het is in alle gevallen mogelijk de motor
draaiend te houden door het Start&Stop-systeem uit te
schakelen.
STORINGEN
Bij een storing schakelt het Start&Stop-systeem uit.
De storing wordt aan de bestuurder getoond door het
branden van het algemene storingslampje A-fig. 99,
indien aanwezig, het verschijnen van een melding en
een symbool voor een systeemstoring B-fig. 99 op het
instrumentenpaneel. Wendt u in dat geval tot het
Abarth Servicenetwerk.
AUTO LANGERE TIJD STALLEN fig. 100
Als de auto langere tijd niet wordt gebruikt, dan moet
er in het bijzonder op worden gelet dat de elektrische
voeding van de accu wordt losgemaakt. Hiervoor moet
de aansluiting A (door bediening van knop B) worden
losgekoppeld van de accuconditiesensor C, die op de
Wendt u voor het vervangen van de accu
altijd tot het Abarth Servicenetwerk.
Vervang de accu door een accu van hetzelfde
type (HEAVY DUTY) en met dezelfde specificaties.
ATTENTIE
minpool D van de accu is gemonteerd. Deze sensor mag
nooit worden losgekoppeld van de accu, behalve als de
accu wordt vervangen.
069-108 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:12 Pagina 102

147
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

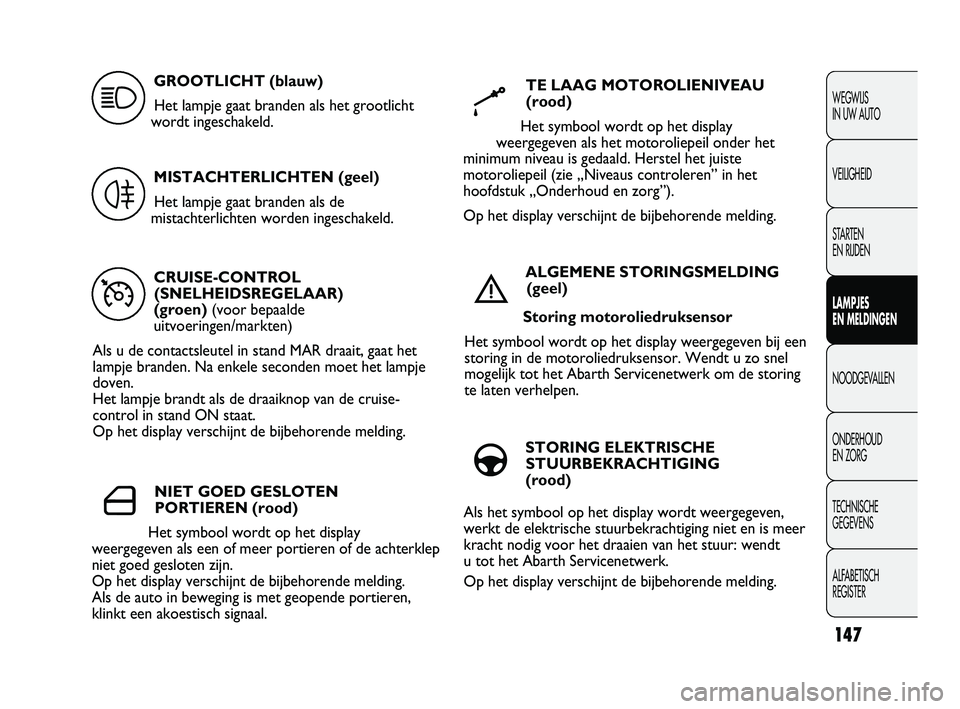

CRUISE-CONTROL(SNELHEIDSREGELAAR)
