2012 Abarth Punto Evo stop start

166
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
❒Påmonter fatningen.
❒Tilslut igen den elektriske forbindelse, anbring
gruppen korrekt på bilens karrosseri, og skru
derefter fastgørelsesskruerne A i.
VIGTIGT! Henvend dig til Abarths servicenet angående
udskiftning af positionslygterne med lysdiode.
TÅGEBAGLYGTER fig. 148
Henvend dig til Abarths servicenet angående udskiftning
af pæren i tågebaglygten A.
BAKLYGTEN fig. 148
Henvend dig til Abarths servicenet angående udskiftning
af pæren i baklygten B.
F0U150Abfig. 148F0U151Abfig. 149
TREDJE STOPLYGTE fig. 149
Pæren udskiftes på følgende måde:
❒Åbn bagklappen.
❒Fjern gummihætterne.
❒Tryk på fastgøringsanordningerne og træk
lygteglasset C ud.
❒Frakobl den elektriske forbindelse.
❒Påvirk tapperne D på modsat vis og træk fatningen ud.
❒Fjern pæren, der er trykket fast, og udskift den.

174
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
SIKRINGSOVERSIGT
Centralboks i instrumentpanel fig. 157
STRØMBRUGERE SIKRING AMPERE
Nærlys i højre side
Nærlys i venstre side, lygteregulator
Forsyning til relæ for motorsikringsboks
og relæ for bodycomputerens styreenhed
Loftslampe, bagagerumslampe, belysning i handskerum
Strømforsyning + batteri til EOBD-diagnosestik, styreenhed til
automatisk klimaanlæg, alarmsirene, autoradio, Blue&Me™-styreenhed
Forsyning til instrumentgruppe, kontakt på bremsepedal
(N.O. kontakt), tredje stoplys
Motor til aflåsning/oplåsning af døre, motor til aktivering af deadlock, motor
til oplåsning af bagklap
Elektropumpe for front- og bagrudevasker
Motor til eldrevet rude i fordøren i førersiden
Motor til eldrevet rude i fordøren i passagersiden
Forsyning til belysning af kontrolpanel, styreenhed for registrering af dæktryk
TPMS, bevægelse af de eldrevne sidespejle, styreenhed for eldrevet soltag, stik til
telematisk information – my-port, indvendigt elektrokromt spejl
Instrumentgruppe
Forsyning til kontakt på bremsepedal (N.O. kontakt), kontakt på koblingspedal,
indvendigt varmeapparat, styreenhed for Blue&Me™, forberedelse for autoradio,
styreenhed til voltage stabilizer, baklys på bageste kofanger, sensor på
bremseforstærker, relæ for motorsikringsboks

199
F0U179Abfig. 174F0U178Abfig. 175
Bagrudevasker fig. 175
Stråleretningen er ikke indstillelig.
Sprinklerdysen er monteret over bagruden. SPRINKLERDYSER
Frontrudevasker fig. 174
Hvis der ikke kommer nogen stråle, bør man først
kontrollere om der er væske i beholderen (se „Kontrol
af væskestande“ i dette kapitel).
Kontrollér dernæst om afgangshullerne er tilstoppet, og
rens dem om nødvendigt med en nål.
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

202
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

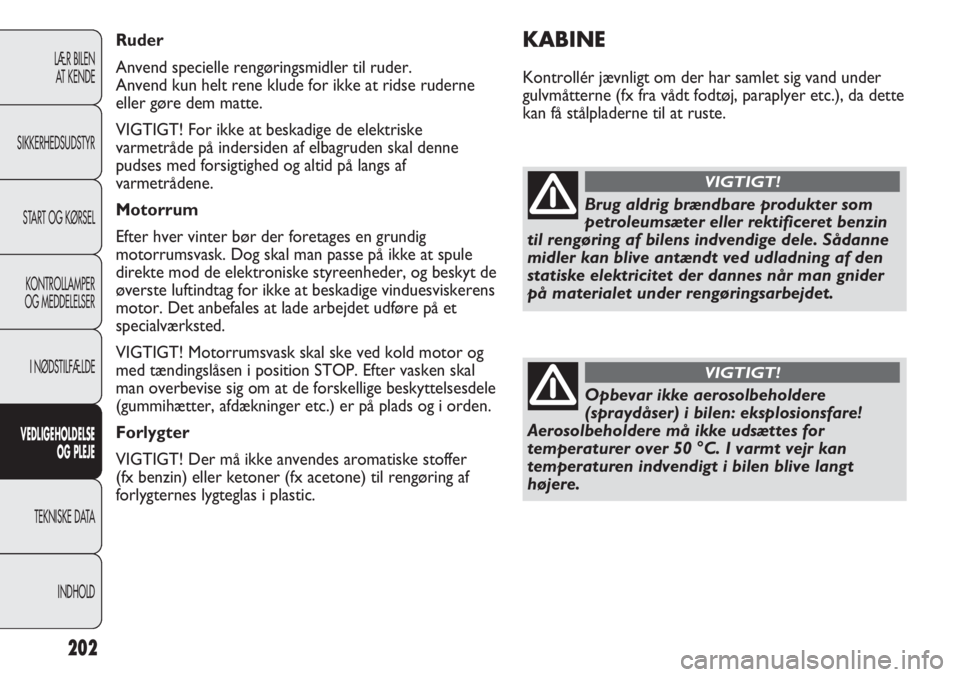

KABINE
Kontrollér jævnligt om der har samlet sig vand under
gulvmåtterne (fx fra vådt fodtøj, paraplyer etc.), da dette
kan få stålpladerne til at ruste. Ruder
Anvend specielle rengøringsmidler til ruder.
Anvend kun helt rene klude for ikke at ridse ruderne
eller gøre dem matte.
VIGTIGT! For ikke at beskadige de elektriske
varmetråde på indersiden af elbagruden skal denne
pudses med forsigtighed og altid på langs af
varmetrådene.
Motorrum
Efter hver vinter bør der foretages en grundig
motorrumsvask. Dog skal man passe på ikke at spule
direkte mod de elektroniske styreenheder, og beskyt de
øverste luftindtag for ikke at beskadige vinduesviskerens
motor. Det anbefales at lade arbejdet udføre på et
specialværksted.
VIGTIGT! Motorrumsvask skal ske ved kold motor og
med tændingslåsen i position STOP. Efter vasken skal
man overbevise sig om at de forskellige beskyttelsesdele
(gummihætter, afdækninger etc.) er på plads og i orden.
Forlygter
VIGTIGT! Der må ikke anvendes aromatiske stoffer
(fx benzin) eller ketoner (fx acetone) til rengøring af
forlygternes lygteglas i plastic.
Brug aldrig brændbare produkter som
petroleumsæter eller rektificeret benzin
til rengøring af bilens indvendige dele. Sådanne
midler kan blive antændt ved udladning af den
statiske elektricitet der dannes når man gnider
på materialet under rengøringsarbejdet.
VIGTIGT!
Opbevar ikke aerosolbeholdere
(spraydåser) i bilen: eksplosionsfare!
Aerosolbeholdere må ikke udsættes for
temperaturer over 50 °C. I varmt vejr kan
temperaturen indvendigt i bilen blive langt
højere.
VIGTIGT!

AUTORADIO
250
OPLYSNINGER PÅ DISPLAY
Når CD-afspilleren er i funktion, viser displayet
information om CD’en, f.eks.:
❒„CD Track 5“: musiknummerets nummer på CD’en
❒„03:42“: spilletiden siden nummerets begyndelse (hvis
denne funktion er valgt i menuen).
VALG AF MUSIKNUMMER (frem/tilbage)
Tryk kort på knappen ¯for at afspille det forrige
nummer på CD’en, og knappen ˙for at afspille det
næste. Valg af musiknumre sker cyklisk: efter sidste
nummer gås til første nummer og omvendt.
Hvis afspilningen af nummeret er startet for mere end
3 sekunder siden, bliver nummeret afspillet fra
begyndelsen igen ved at trykke på knappen ¯. Vil man
i stedet høre det foregående nummer, skal man trykke
to gange på knappen.HURTIG SØGEAFSPILNING FREM/TILBAGE
Hold knappen ˙inde for at spole hurtigt frem
i nummeret, og hold knappen ¯nede for at spole hurtigt
tilbage i nummeret. Den hurtige frem/tilbagespoling
stopper så snart knappen slippes.
PAUSEFUNKTION
Man kan holde pause i afspilningen ved at give et kort
tryk på knappen MUTE. Displayet viser „CD Pause“.
For at genoptage afspilningen skal man trykke igen på
knappen MUTE.
Hvis en anden lydkilde vælges, bliver pausefunktionen
slået fra.

261
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
– låsning/oplåsning indefra ......... 72
– oplåsning af døre udefra ......... 72
– sidelommer ............................... 63
DSS (Driving Sport Switch)
(kontrolsystem for bilens
dynamik) ......................................... 96
Ekstra stoplygte (3. stoplygte)
– udskiftning af pærer ................. 166
Elbagrude ......................................... 59
Elektrisk og elektronisk udstyr ....
(monteringsanvisninger) ............. 106
EOBD-system ................................. 92
ESP-system ...................................... 88
Fartpilot (Cruise Control) ......... 54
Fiat CODE-system ........................ 4
Fix&Go Automatic
(dækreparationssæt) ................... 152
Fjernbetjening ................................. 6
– åbning af bagklap ...................... 6
– åbning/lukning af døre med
fjernbetjening ............................ 6
– ekstra nøgler med
fjernbetjening ............................ 8
– udskiftning af batteri ................ 7Fjernlys
– tænding ....................................... 50
– udskiftning af pærer ................. 162
Follow me home
(forsinket slukning af lygter) ..... 50
Forberedelse for montering
af bærbart navigationssystem .... 105
Forberedelse for montering
af barnestol ................................... 115
Førerspejle ...................................... 35
– indvendigt .................................. 35
– indvendigt elektrokromt ........ 35
– udvendige .................................. 36
Forlygteenheder
– udskiftning af pærer ................. 161
Forlygter .......................................... 84
– indstilling af tågeforlygter ....... 84
– lygteindstilling ........................... 84
– lygteregulator ........................... 84
– tilpasning til udland .................. 84
– udskiftning af pærer ................. 162
Forsæder ......................................... 31
– armlæn ....................................... 63
– hovedstøtter ............................. 33
Dæk (hjul)
– dæk med fælgbeskyttelse ....... 212
– dækreparationssæt Fix&Go
Automatic .................................. 152
– dæktryk ...................................... 213
– fælge og dæk ............................. 210
– forklaring til mærkning
på dæk ........................................ 210
– forklaring til mærkning
på fælge ...................................... 212
– hjulgeometri .............................. 210
– i tilfælde af punktering ............ 176
– snekæder ................................... 139
– vinterdæk ................................... 138
– vinterdæk ................................... 138
Dæktryk ........................................... 213
Dåseholdere ................................... 64
Deadlock ......................................... 73
Deaktivering af airbag ................... 126
Dokumentlomme .......................... 66
Døre ................................................. 71
– centrallås .................................... 71
– Deadlock ................................... 73
– låsning af døre udefra .............. 71

265
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
Selealarm (SBR) ............................ 111
Selestrammere for
sikkerhedsseler ............................ 111
– selekraftbegrænsere ................ 112
Sideairbags ....................................... 126
– generelle anvisninger ............... 129
– sideairbags fortil ....................... 127
– sideairbags til beskyttelse
af hoved ..................................... 127
Sidelommer i døre ......................... 63
Sikker befordring af børn ............. 115
– klargøring til montering
af Isofix-barnestol Universel .. 120
– passagersædernes egnethed
til brug af Isofix-barnestole .... 122
– passagersædernes egnethed til
brug af universelle barnestole.. 118
Sikkerhed ...................................... 109
Sikkerhedsseler .............................. 109
– brug af sikkerhedsseler ........... 109
– generelle anvisninger ............... 112
– selealarm (SBR) ........................ 111
– selekraftbegrænsere ................ 112
– selestrammere .......................... 111– sikker befordring af børn
(barnestole) ............................... 115
– vedligeholdelse ......................... 114
Sikringer ........................................... 169
– adgang til sikringer ................... 171
– sikringernes placering
(centralbokse) ...........171-172-173
– sikringsoversigt ......................... 174
– specifikationer .......................... 169
Sikringsbokse
(placering) .....................171-172-173
Skrotning af bil (bestemmelser) .. 255
Slæbning af bilen ............................. 179
Smøremidler
(specifikationer)....................217-218
Snekæder ......................................... 139
Solskærme ....................................... 66
Soltag (Sky-dome) .......................... 68
– nødbetjening ............................. 70
Spærring af motoren
(Fiat CODE).................................. 4
Specifikationer for smøremidler . 217
Speedometer .................................. 14Sprinklerdyser
– front- og bagrudevasker ......... 199
Sprinklervæske til front- og
bagrudevaskere
– kontrol af væskestand
og efterfyldning ......................... 190
– specifikationer .......................... 218
Start af motoren ............................ 131
– nødstart (af motoren) ............. 151
– opvarmning af motoren efter
start ............................................ 132
– slukning af motoren ................ 133
– start med hjælpebatteri .......... 151
– tændingslås ................................ 11
– ved påløb ................................... 152
Start og kørsel ........................... 131
Start&Stop-system ......................... 99
Stoplygter (stop)
– udskiftning af pærer ................. 165
Strømudtag ...................................... 67
Styretøj
– greb til indstilling af rat ........... 34
– tekniske data ............................. 209
Symboler .......................................... 4

Systemet “e-GSI“
(gearskifteindikator) .................... 103
T.P.M.S. (system til overvågning
af dæktryk) ................................... 93
T.P.M.S.-system til overvågning
af dæktryk ..................................... 93
Tændingslås ..................................... 11
– ratlås ........................................... 12
Tændingslås og ratlås ................ 11-12
Tændrør (type) .............................. 207
Tagbagagebærer/skiholder
(forberedelse) .............................. 83
Tågebaglygter .................................. 59
– udskiftning af pære .................. 166
Tågeforlygter
– funktionen Cornering Lights... 51
– tænding ....................................... 58
– udskiftning af pærer ................. 164
Tankdæksel ..................................... 107
Tekniske data ............................. 205
Tekniske specifikationer ............... 205
Tilbehør købt af brugeren ........... 105
Tophastighed .................................. 213
Transmission (tekniske data) ...... 208Tredje stoplygte
– udskiftning af pærer ................. 166
Tripcomputer ................................. 29
TTC-system .................................... 91
Typeskilt .......................................... 205
Udvendig belysning (tænding) ... 49
Væsker
(specifikationer) ..................217-218
Væsker og smøremidler
– påfyldningsdata ......................... 216
– specifikationer ..................217-218
Varme- og ventilationsanlæg ....... 37
– automatisk 2-zoners
klimaanlæg ................................. 44
– dyser ........................................... 38
– manuelt airconditionanlæg ..... 39
– vedligeholdelse ......................... 43
Vask af bil
– indvendig .................................... 202
– motorrum ................................. 202
– udvendig ..................................... 201Vedligeholdelse og pleje ........ 183
– kontrol af væskestande ........... 187
– krævende driftsbetingelser .... 186
– planmæssig vedligeholdelse .... 183
– rutinemæssige kontroller ....... 186
– vedligeholdelsesplan ........ 184-185
Vedligeholdelsesplan ............184-185
Vendediameter ............................... 209
Ventilationsåbninger og
luftdyser ........................................ 38
Vinterperiode
– snekæder ................................... 139
– vinterdæk ................................... 138
Viskerblade
– udskiftning ................................. 198
266
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
