NÖDSTART fig. 101
Vid nödstart med hjälpbatteri ska man aldrig ansluta
minuskabeln (–) från hjälpbatteriet till minuspolen A
på bilbatteriet, utan snarare till jordpunkt på motorn/
växellådan. Obs: det går hur som helst att låta motorn vara igång
genom att stänga av Start&Stop-systemet.
FUNKTIONSFEL
Om Start&Stop-systemet inte skulle fungera korrekt
inaktiveras det. Föraren informeras om felet genom att
lampan
A-fig. 99 tänds för generellt maskinfel och, där detta
tillval finns, med ett informationsmeddelande och med
ikonen B-fig. 99 för systemfel på instrumentpanelen.
Kontakta i detta fall Abarths servicenät.
NÄR FORDONET INTE ANVÄNDS fig. 100
Om fordonet inte har använts under en längre tid ska du vara
särskilt uppmärksam vid frånkopplingen av batteriets
strömförsörjning. Proceduren ska utföras genom att koppla
ifrån kontaktdonet A (genom att trycka på knapp B) från
sensor C som bevakar batteritillståndet. Den har installerats
på den negativa polen D på själva batteriet. Denna sensor får
aldrig kopplas ifrån polen, utom vid batteribyte.
Vid batteribyte ska du alltid vända dig
till Abarths servicenät. Ersätt batteriet
med ett annat av samma typ (HEAVY DUTY)
och samma egenskaper.
OBSERVERA!
069-108SW PUNTO Abarth 1ed 30-03-2012 9:08 Pagina 102
174
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10

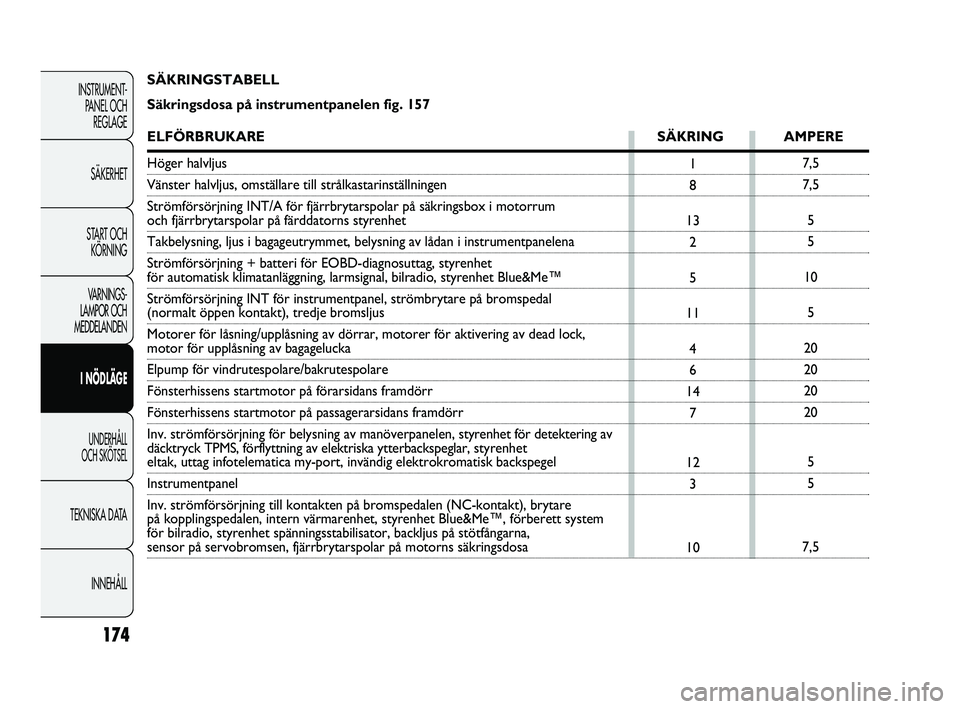

SÄKRINGSTABELL
