2012 Abarth 500 AUX

PUESTA EN MARCHA CON LA
BATERÍA AUXILIAR fig. 1
Si la batería está descargada, es posible po-
ner en marcha el motor utilizando otra ba-
tería, cuya capacidad sea igual o apenas su-
perior a la descargada.Evitar rigurosamente el em-
pleo de un cargador de bate-
rías rápido para la puesta en
marcha de emergencia: po-
drían dañarse los sistemas electrónicos
y las centralitas de encendido y ali-
mentación del motor.
PUESTA EN MARCHA
DEL MOTOR
Si el testigo Ypermanece encendido
con luz fija en el tablero de instrumen-
tos, acuda inmediatamente a un taller de
la Red de Asistencia Abarth.
96
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTODEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EN CASO DE
EMERGENCIA
ADVERTENCIA
Este procedimiento de pues-
ta en marcha debe ser reali-
zado por personal experto, ya que las
maniobras incorrectas pueden provo-
car descargas eléctricas de elevada in-
tensidad. Además, el líquido contenido
en la batería es venenoso y corrosivo:
evitar el contacto con la piel y los ojos.
Se recomienda no acercarse a la bate-
ría con llamas libres o cigarrillos en-
cendidos y no provocar chispas.
fig. 1F0S078Ab
095-122 ABARTH 500 E 28-01-2010 11:13 Pagina 96

❒con el motor en marcha, quitar los ca-
bles respetando el orden inverso al se-
guido para la conexión.
Si después de algunos intentos el motor
no se pone en marcha, no insistir inútil-
mente y dirigirse a un taller de la Red de
Asistencia Abarth.
ADVERTENCIA No conectar directa-
mente los bornes negativos de las dos ba-
terías: eventuales chispas podrían incen-
diar el gas detonante que escapa de la ba-
tería. Si la batería auxiliar está instalada en
otro coche, es necesario controlar que
entre éste último y el coche con la bate-
ría descargada no haya partes metálicas en
contacto accidentalmente.PUESTA EN MARCHA CON
MANIOBRAS DE INERCIA
Evitar poner en marcha el coche empu-
jándolo, remolcándolo o aprovechando las
pendientes.
Estas maniobras podrían causar el flujo de
combustible hacia el catalizador y dañar-
lo irreparablemente.
ADVERTENCIA Antes de que el motor
se ponga en marcha, el servofreno y la di-
rección asistida eléctrica no funcionan. Por
lo tanto, es necesario ejercer una fuerza
mayor a la usual en el pedal del freno y
en el volante.
97
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTODEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EN CASO DE
EMERGENCIA
Para poner en marcha el motor, proceder
del siguiente modo:
❒conectar los bornes positivos (signo +
cerca del borne) de las dos baterías con
un cable adecuado;
❒conectar con otro cable el borne ne-
gativo (-) de la batería auxiliar al pun-
to de masa
Een el motor o en el cam-
bio del coche que debe poner en mar-
cha;
❒poner en marcha el motor;
095-122 ABARTH 500 E 28-01-2010 11:13 Pagina 97

Batería.................................................... 132
– puesta en marcha con batería
auxiliar ............................................ 96
– consejos útiles .............................. 133
– control del estado de carga ...... 132
– recarga de la batería .................. 121
– sustitución ..................................... 132
Bloqueo de la dirección .................... 8
Bloqueo de las puertas
Bloqueo/desbloqueo desde
el exterior ......................................... 43
Bloqueo del combustible (sistema).... 38
Bloqueo/desbloqueo desde
el interior .......................................... 44
Bujías...................................................... 145
Cadenas para la nieve ...................... 85
Calefacción y ventilación ................... 28
Cambio ................................................. 82
– uso del cambio manual ................ 82
– características técnicas ................146
Capó ...................................................... 49
Carrocería .............................................137
– códigos versiones ......................... 144
– garantía ........................................... 138
– mantenimiento .............................. 138
– protección .....................................137
Chasis (marcado) ................................ 143Cinturones de seguridad .................... 64
– advertencias generales ................ 65
– uso ................................................... 64
– limitadores de carga .................... 65
– mantenimiento .............................. 67
– pretensores ...................................65
Climatizador automático .................. 31
Climatizador manual .......................... 29
Code Card ........................................... 5
Combustible..........................................154
– capacidad del depósito ................154
– consumo de combustible ............ 157
– indicador de nivel ........................ 11
– repostado ..................................... 154
– sistema de bloqueo
del combustible ........................... 38
Compartimento motor (lavado) ..... 139
Compartimentos portaobjetos ....... 40
Compartimentos portavasos ...........40
Compartimiento en la consola
central ................................................ 40
Con coche parado .............................. 81
Confort climático ............................... 27
– difusores ......................................... 27
Consumos ............................................ 157
– combustible ................................... 157
– aceite motor .................................. 139
Control de los niveles .......................128
ABS ........................................................ 53
Accesorios adquiridos
por el usuario ................................... 60
Aceite motor
– características técnicas ................155
– consumo ......................................... 129
– control del nivel ............................ 129
Ahorro de combustible ..................... 82
Airbag .................................................... 73
– Airbag delantero lado
conductor ...................................... 74
– Airbag delantero lado pasajero ... 74
– Airbag rodillas lado conductor .. 75
– Airbag laterales
(Side bag-Window bag) ......... 75-76
Alimentación ........................................146
Alineación de las ruedas .................... 148
Ampliación del maletero ................... 48
Apertura de emergencia
Apertura del portón
Asientos ................................................23
Asientos delanteros ........................... 23
– limpieza ........................................... 140
Asientos traseros ............................... 24
ASR ......................................................... 56
Baca/portaesquís ............................... 51
– preinstalación enganches ............ 51
Í Í
N N
D D
I I
C C
E E

A A
L L
F F
A A
B B
É É
T T
I I
C C
O O
160
INDICADORES
Y MENSAJES
CONOCIMIENTODEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
160-168 ABARTH 500 1ed E:160-170 ABARTH 500 SP 9-03-2011 13:49 Pagina 160

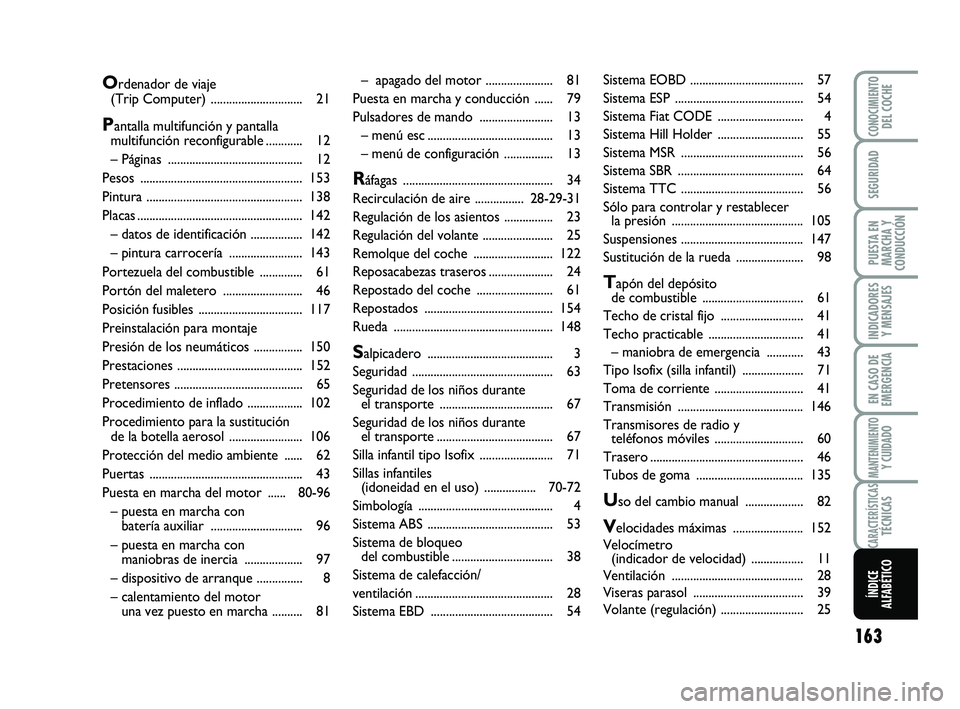

163
