2012.5 Peugeot 508 radio

8
215
Informazioni pratiche
Il montaggio di un equipaggiamento o diun accessorio elettrico non omologato da PEUGEOT, può provocare unapanne al sistema elettronico del veicoloed un consumo eccessivo.Prestare quindi la massima attenzionea questa precauzione e rivolgersi ad un rappresentante della marca PEUGEOT per farsi illustrare la gamma diequipaggiamenti o accessori omologati.



Installazione di trasmettitori per radiocomunicazione

Prima dell'installazione di trasmettitoriper radiocomunicazione in post-vendita, con antenna esterna sulveicolo, consultare la Rete PEUGEOT che comunicherà le caratteristiche degli stessi (banda di frequenza, potenza massima d'uscita, posizione
dell'antenna, condizioni specifiched'installazione) che possono esseremontati, secondo la DirettivaCompatibilità Elettromagnetica Automotive (2004/104/CE).
In funzione della legislazione in vigorenel Paese, i gilet di sicurezza, i triangolidi presegnalazione, le lampadine e i fusibili di ricambio possono essere obbligatori a bordo del veicolo. È
possibile procurarsi dei prodotti per lapulizia e manutenzione (esterna e interna) per il rabbocco (liquido lavacristallo) e di ricarica(car tuccia per kit di riparazione provvisoria
dei pneumatici...) recandosi presso la rete PEUGEOT.



"Sistemi Multimediali":

autoradio, sistema di navigazione portatile, schermo video por tatile Takara/Sony, kit
vivavoce Bluetooth, altoparlanti, lettore DVD,
WiFi, assistenza alla
guida, suppor to video, centralina iperfrequenza, ...

243

Il sistema è protetto in modo da funzionare solo su questo veicolo.

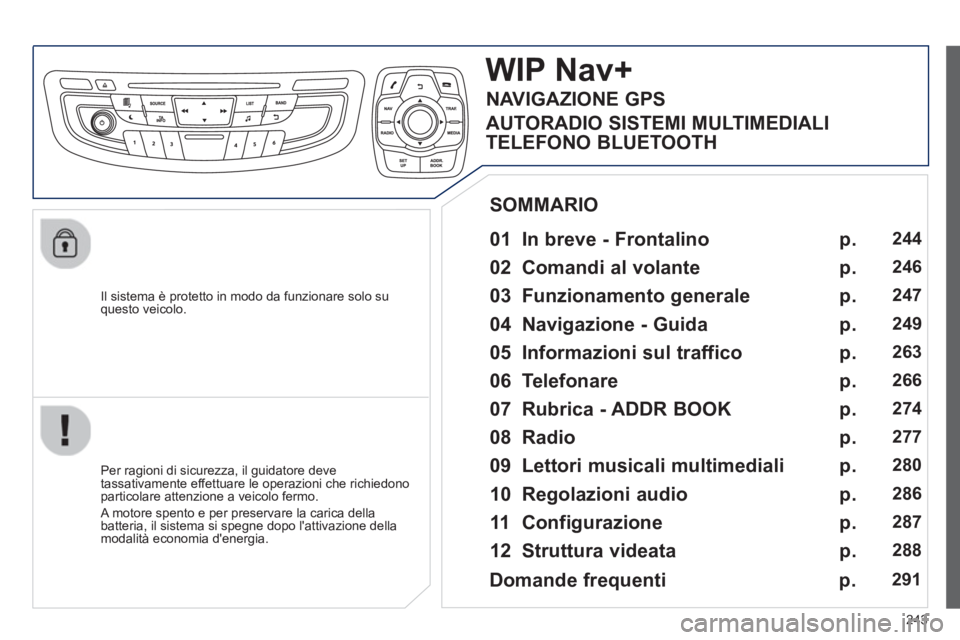

WIP Nav+


01 In breve - Frontalino


Per ragioni di sicurezza, il guidatore deve
tassativamente effettuare le operazioni che richiedono particolare attenzione a veicolo fermo.

A motore spento e per preservare la carica della batteria, il sistema si spegne dopo l'attivazione dellamodalità economia d'energia.

SOMMARIO

02 Comandi al volante

03 Funzionamento generale

04 Navigazione - Guida

05 Informazioni sul traffico

06 Telefonare

07 Rubrica - ADDR BOOK

08 Radio

09 Lettori musicali multimediali

10 Regolazioni audio

11 Configurazione

12 Struttura videata p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
244
246
247
249
263
266
274
277
2
80
2
86
287
2
88

Domande frequenti p. 291


NAVIGAZIONE GPS
AUTORADIO SISTEMI MULTIMEDIALI
TELEFONO BLUETOOTH

244

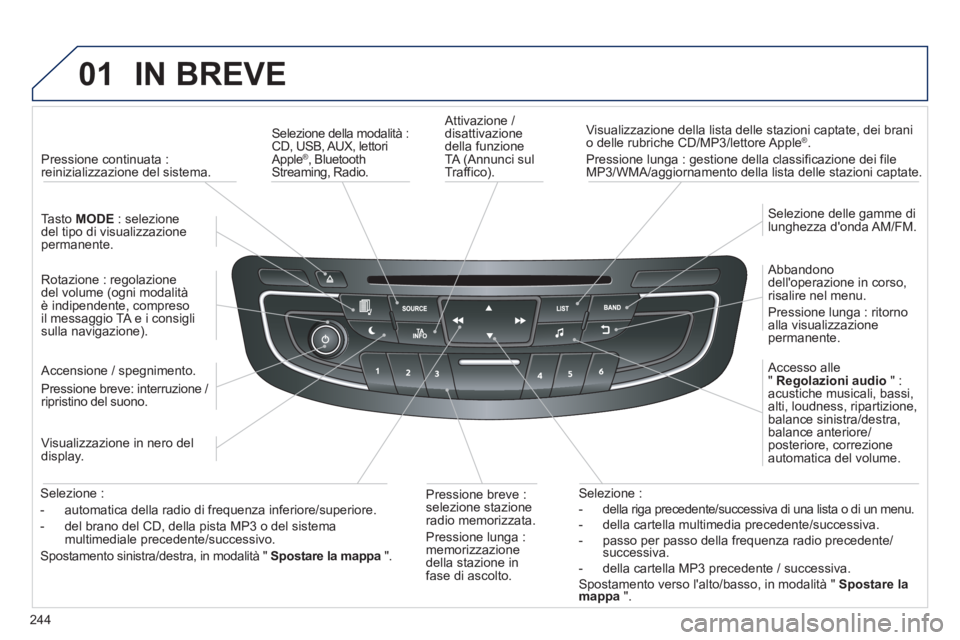

01IN BREVE

Attivazione / disattivazionedella funzioneTA (Annunci sul
Traffico).
Visualizzazione della lista delle stazioni captate, dei branio delle rubriche CD/MP3/lettore Apple®.

Pressione lunga : gestione della classificazione dei file MP3/WMA/aggiornamento della lista delle stazioni captate.
Selezione della modalità :CD, USB, AUX, lettori
Apple®, BluetoothStreaming, Radio.

Accesso alle " Regolazioni audio
" :
acustiche musicali, bassi,
alti, loudness, ri
partizione,
balance sinistra/destra,
balance anteriore
/posteriore, correzione automatica del volume.
Abbandono
dell'operazione in corso,risalire nel menu.
Pressione lun
ga : ritorno alla visualizzazione permanente. Selezione delle
gamme di lunghezza d'onda AM/FM.
Visualizzazione in nero deldisplay.
Ta sto MODE: selezionedel tipo di visualizzazione
permanente.

Pressione breve: interruzione
/
ripristino del suono. Pr
essione continuata :
reinizializzazione del sistema.
Pressione breve : selezione stazioneradio memorizzata.
Pressione lun
ga :
memorizzazionedella stazione in
fase di ascolto.
Selezione :
- della riga precedente/successiva di una lista o di un menu.
- della cartella multimedia precedente/successiva.
- passo per passo della frequenza radio precedente/successiva.
- della cartella MP3 precedente / successiva.
Spostamento verso l'alto/basso, in modalità " Spostare la mappa
". Rotazione : re
golazione
del volume (ogni modalità è indipendente, compreso il messaggio TA e i consiglisulla navigazione).

Selezione :


- automatica della radio di fre
quenza inferiore/superiore.

- del brano del CD, della pista MP3 o del sistema
multimediale precedente
/successivo.

Spostamento sinistra/destra, in modalità " Spostare la mappa
".
Accensione / spe
gnimento.

245

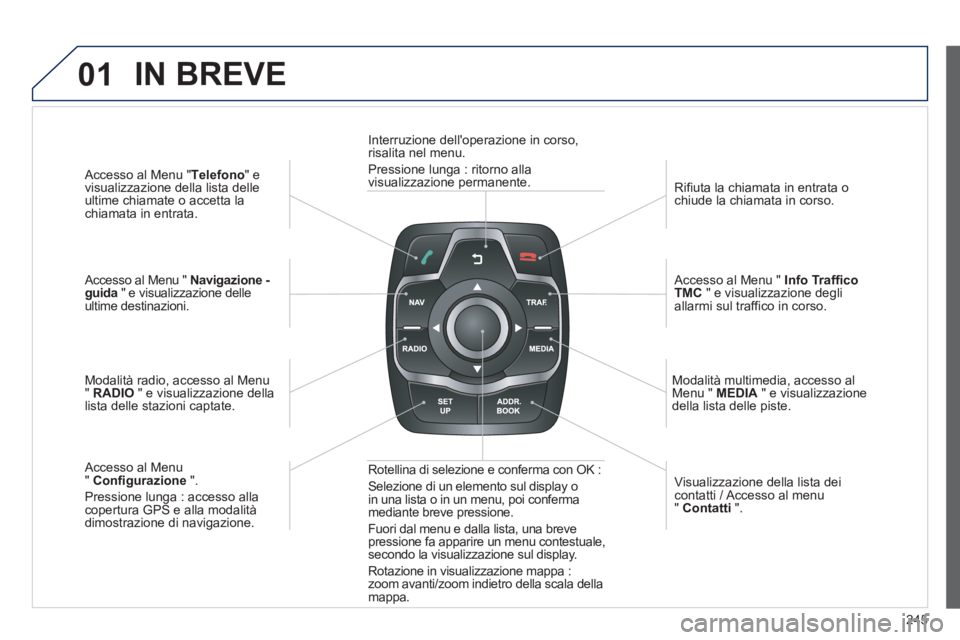

01

Accesso al Menu " Telefono
" evisualizzazione della lista delle ultime chiamate o accetta la chiamata in entrata.


Accesso al Menu " Navigazione -guida
" e visualizzazione delle ultime destinazioni.
Modalità radio, accesso al Menu
" RADIO
" e visualizzazione della lista delle stazioni captate.

A
ccesso al Menu"Configurazione".
Pressione lunga : accesso alla copertura GPS e alla modalità dimostrazione di navigazione.Rifi
uta la chiamata in entrata ochiude la chiamata in corso.

Accesso al Menu " Info TrafficoTMC
" e visualizzazione degliallarmi sul traffico in corso.

Modalità multimedia, accesso al
Menu " MEDIA
" e visualizzazionedella lista delle piste.

Interruzione dell'operazione in corso,
risalita nel menu.

Pressione lunga : ritorno alla
visualizzazione permanente.

Rotellina di selezione e conferma con
OK :
Selezione di un elemento sul displa
y o
in una lista o in un menu, poi conferma
mediante breve pressione.

Fuori dal menu e dalla lista, una brevepressione fa apparire un menu contestuale, secondo la visualizzazione sul display.
Rotazione in visualizzazione mappa :
zoom avanti/zoom indietro della scala dellamappa. Vi
sualizzazione della lista deicontatti / Accesso al menu"Contatti".
IN BREVE

246

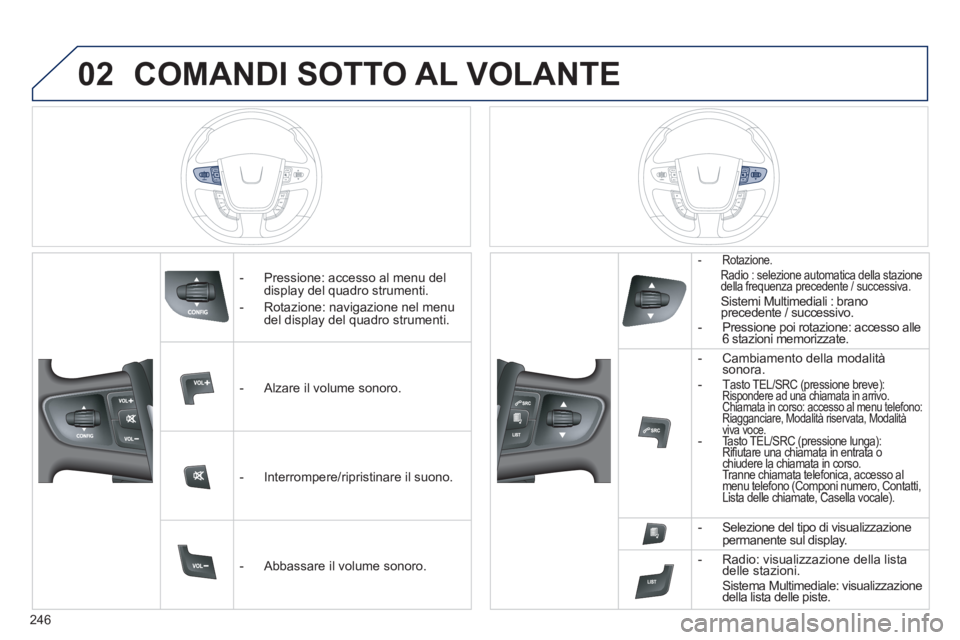

02COMANDI SOTTO AL VOLANTE


- Pressione: accesso al menu del
display del quadro strumenti.

-
Rotazione: navigazione nel menu del display del quadro strumenti.


- Alz
are il volume sonoro.


- Interrompere/ripristinare il suono.


-
Abbassare il volume sonoro.





- Rotazione. Radio : selezione automatica della stazione
della frequenza precedente / successiva. Sistemi Multimediali : branoprecedente / successivo.

- Pressione poi rotazione: accesso alle 6 stazioni memorizzate. pp



- Cambiamento della modalitàsonora.
-Tasto TEL/SRC (pressione breve): Rispondere ad una chiamata in arrivo. (p )(p
Chiamata in corso: accesso al menu telefono: pp
Riagganciare, Modalità riservata, Modalità viva voce. gg
-Tasto TEL/SRC (pressione lunga): Rifiutare una chiamata in entrata o (p g )(p g
chiudere la chiamata in corso.
Tranne chiamata telefonica, accesso al
menu telefono (Componi numero, Contatti,Lista delle chiamate, Casella vocale). (p(p ,


- Selezione del tipo di visualizzazionepermanente sul display.


-
Radio: visualizzazione della listadelle stazioni.
Sistema Multimediale: visualizzazione
della lista delle piste.

247

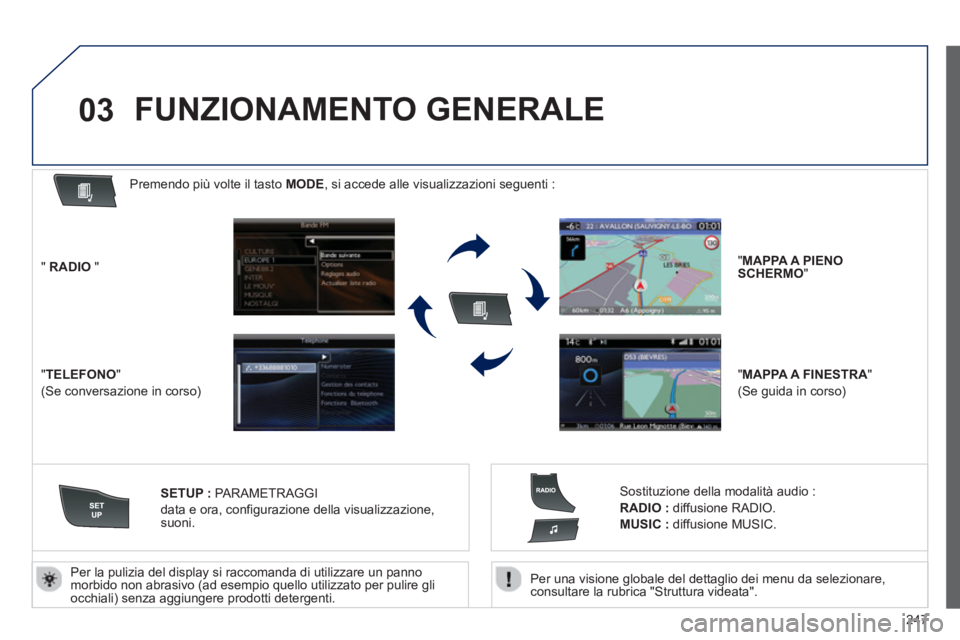

03
Per una visione globale del dettaglio dei menu da selezionare,consultare la rubrica "Struttura videata".
Per la pulizia del displa
y si raccomanda di utilizzare un pannomorbido non abrasivo (ad esempio quello utilizzato per pulire gli
occhiali) senza aggiungere prodotti detergenti.
"RADIO"
"TELEFONO"
(Se conversazione in corso)
SETUP
: PARAMETRAGGI
data e ora, confi
gurazione della visualizzazione, suoni.
Sostituzione della modalità audio :
RADIO:diffusione RADIO.
MUSIC :diffusione MUSIC. Premendo più volte il tasto
MODE , si accede alle visualizzazioni seguenti :

FUNZIONAMENTO GENERALE
"MAPPA A PIENO
SCHERMO
"
"MAPPA A FINESTR
A"
(Se guida in corso)

248

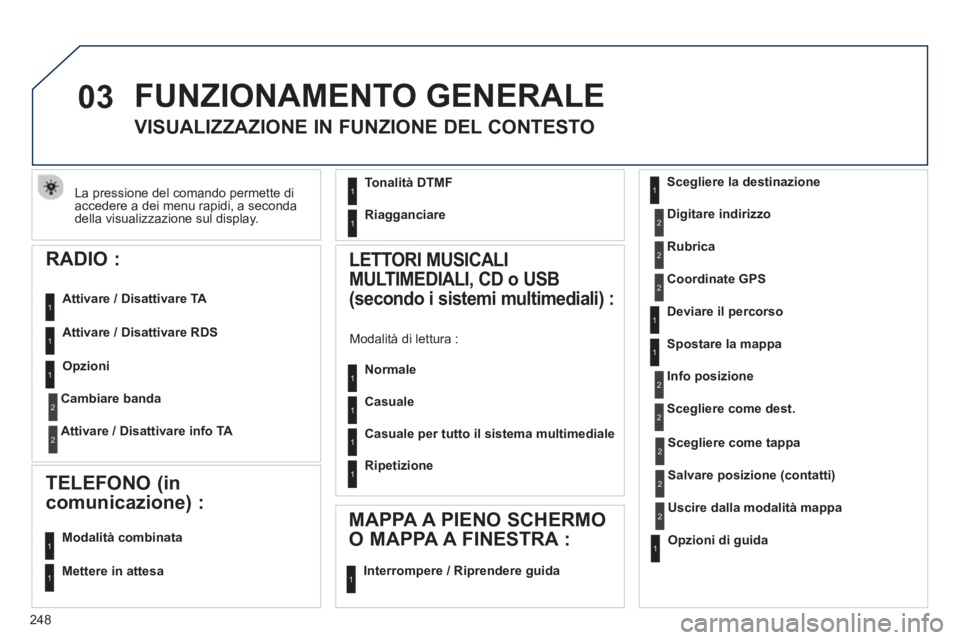

03
La pressione del comando permette di
accedere a dei menu rapidi, a secondadella visualizzazione sul display.
FUNZIONAMENTO GENERALE







VISUALIZZAZIONE IN FUNZIONE DEL CONTESTO
Scegliere la destinazione
Digitare indirizzo
Rubrica
Coordinate GPS
Deviare il percorso
S
postare la mappa
Info posizion
e
Scegliere come dest.
Scegliere come tappa
Salvare posizione (contatti)
Uscire dalla modalità mappa

Opzioni di guida


2
2
2
2
2
1
2
2
2
1
1
1


RADIO :


Attivare / Disattivare TA


Attivare / Disattivare RD
S


LETTORI MUSICALI
MULTIMEDIALI, CD o USB
(secondo i sistemi multimediali) :
Modalità di lettura :

Normale

Casuale

Casuale
per tutto il sistema multimediale

Ri
petizione



TELEFONO (in
comunicazione) :

Modalità combinata

MAPPA A PIENO SCHERMO
O MAPPA A FINESTRA :

Interrompere / Riprendere guida
Mettere in attesa
1
1
1
1
1
1
1
11


Tonalità DTMF

Ria
gganciare1
1


Opzioni1
Cambiare banda
Attivare / Disattivare info TA
2
2

265

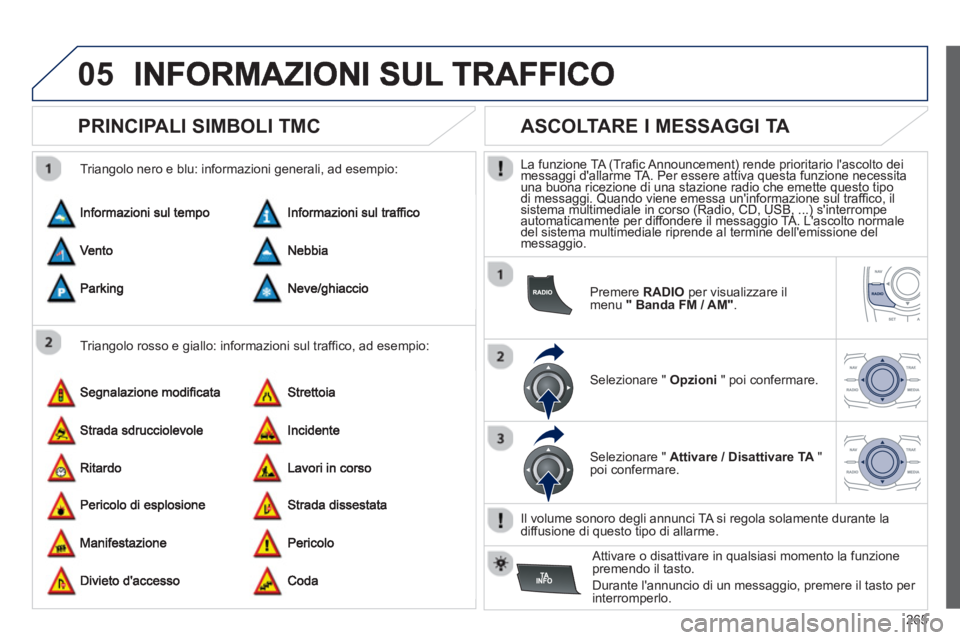

05






PRINCIPALI SIMBOLI TMC


Triangolo rosso e giallo: informazioni sul traffico, ad esempio:
Trian
golo nero e blu: informazioni generali, ad esempio:







ASCOLTARE I MESSAGGI TA


La funzione TA (Trafic Announcement) rende prioritario l'ascolto dei messaggi d'allarme TA. Per essere attiva questa funzione necessita()p()p
una buona ricezione di una stazione radio che emette questo tipo gg qgg q
di messaggi. Quando viene emessa un'informazione sul traffico, il qpqp
sistema multimediale in corso (Radio, CD, USB, ...) s'interrompegggg
automaticamente per diffondere il messaggio TA. L'ascolto normale ()p(,,,)
del sistema multimediale riprende al termine dell'emissione del pggpgg
messaggio.
Premere RADIO
per visualizzare il menu "Banda FM / AM".
Selezionare " Opzioni
" poi confermare.
Selezionare " Attivare / Disattivare TA"poi confermare.

Il volume sonoro degli annunci TA si regola solamente durante la
diffusione di questo tipo di allarme.

Attivare o disattivare in qualsiasi momento la
funzione
premendo il tasto.
Durante l'annuncio di un messa
ggio, premere il tasto per
interromperlo.
