2011 YAMAHA XJR 1300 Betriebsanleitungen (in German)

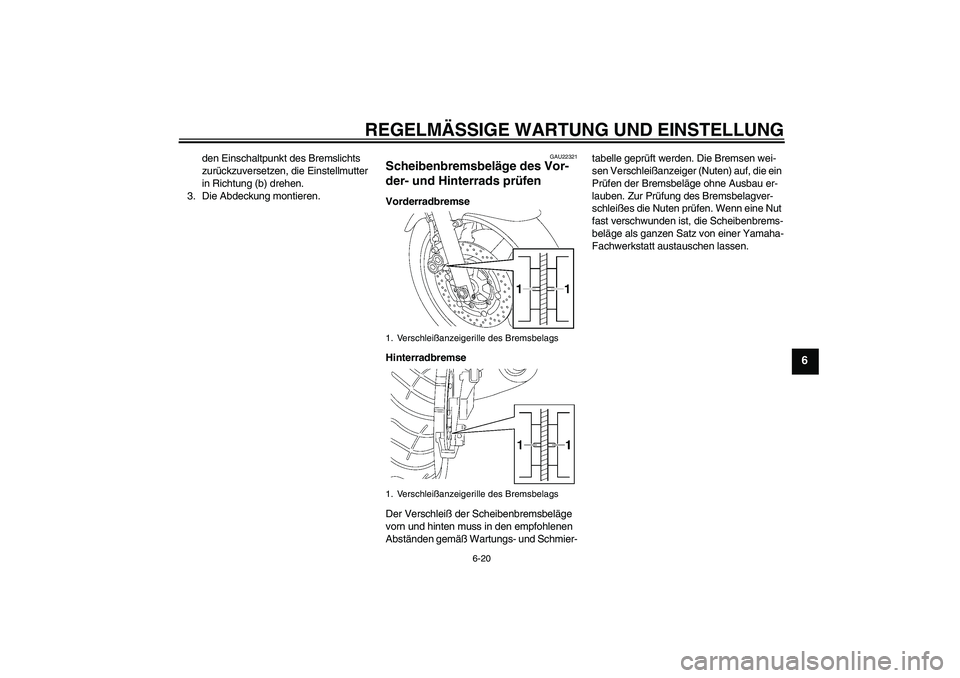

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
den Einschaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
3. Die Abdeckung montieren.
GAU22321
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Vorderradbremse
Hinterradbremse
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-tabelle geprüft werden. Die Bremsen wei-
sen Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.1. Verschleißanzeigerille des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
U5WMG8G0.book Page 20 Tuesday, August 17, 2010 10:18 AM

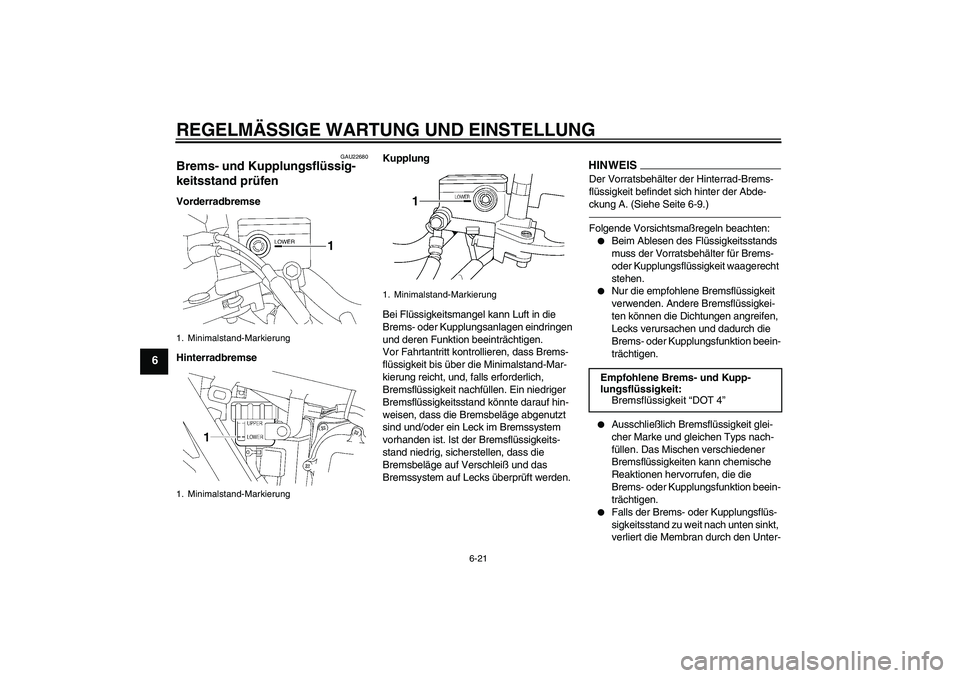

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
GAU22680
Brems- und Kupplungsflüssig-
keitsstand prüfen Vorderradbremse
HinterradbremseKupplung
Bei Flüssigkeitsmangel kann Luft in die
Brems- oder Kupplungsanlagen eindringen
und deren Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen, dass die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüft werden.
HINWEISDer Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-
ckung A. (Siehe Seite 6-9.)Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
oder Kupplungsflüssigkeit waagerecht
stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Brems- oder Kupplungsfunktion beein-
trächtigen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Brems- oder Kupplungsfunktion beein-
trächtigen.


Falls der Brems- oder Kupplungsflüs-
sigkeitsstand zu weit nach unten sinkt,
verliert die Membran durch den Unter-
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
1. Minimalstand-Markierung
1
Empfohlene Brems- und Kupp-
lungsflüssigkeit:
Bremsflüssigkeit “DOT 4”
U5WMG8G0.book Page 21 Tuesday, August 17, 2010 10:18 AM

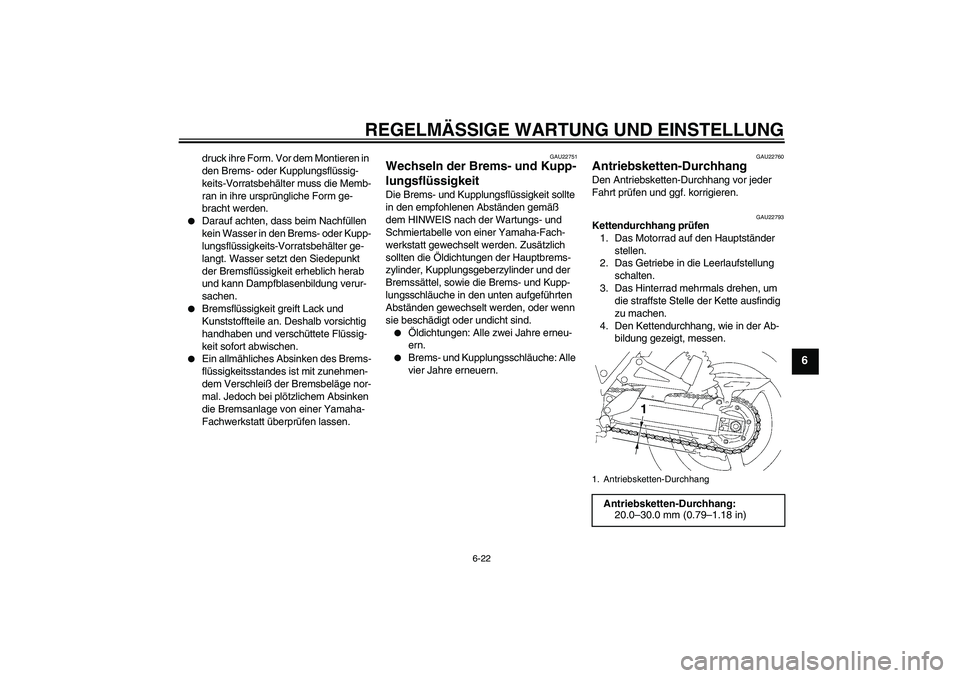

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
druck ihre Form. Vor dem Montieren in
den Brems- oder Kupplungsflüssig-
keits-Vorratsbehälter muss die Memb-
ran in ihre ursprüngliche Form ge-
bracht werden.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Brems- oder Kupp-
lungsflüssigkeits-Vorratsbehälter ge-
langt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22751
Wechseln der Brems- und Kupp-
lungsflüssigkeit Die Brems- und Kupplungsflüssigkeit sollte
in den empfohlenen Abständen gemäß
dem HINWEIS nach der Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder, Kupplungsgeberzylinder und der
Bremssättel, sowie die Brems- und Kupp-
lungsschläuche in den unten aufgeführten
Abständen gewechselt werden, oder wenn
sie beschädigt oder undicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Brems- und Kupplungsschläuche: Alle
vier Jahre erneuern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22793
Kettendurchhang prüfen
1. Das Motorrad auf den Hauptständer
stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Hinterrad mehrmals drehen, um
die straffste Stelle der Kette ausfindig
zu machen.
4. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.1. Antriebsketten-Durchhang
Antriebsketten-Durchhang:
20.0–30.0 mm (0.79–1.18 in)
1
U5WMG8G0.book Page 22 Tuesday, August 17, 2010 10:18 AM

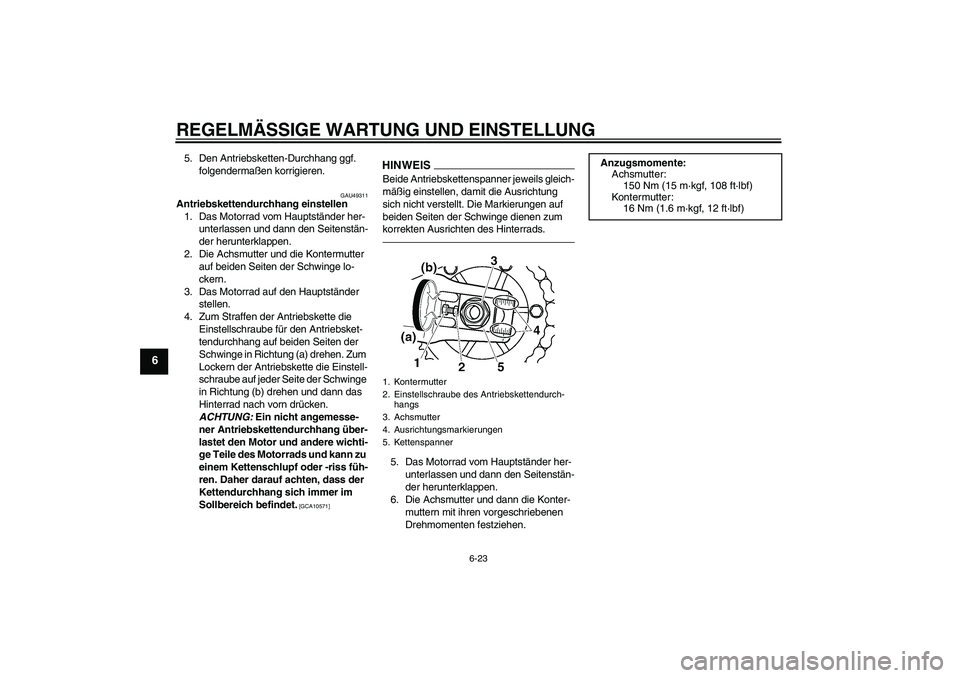

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU49311
Antriebskettendurchhang einstellen
1. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
2. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern.
3. Das Motorrad auf den Hauptständer
stellen.
4. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zum
korrekten Ausrichten des Hinterrads.5. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
6. Die Achsmutter und dann die Konter-
muttern mit ihren vorgeschriebenen
Drehmomenten festziehen.1. Kontermutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Achsmutter
4. Ausrichtungsmarkierungen
5. Kettenspanner
Anzugsmomente:
Achsmutter:
150 Nm (15 m·kgf, 108 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5WMG8G0.book Page 23 Tuesday, August 17, 2010 10:18 AM

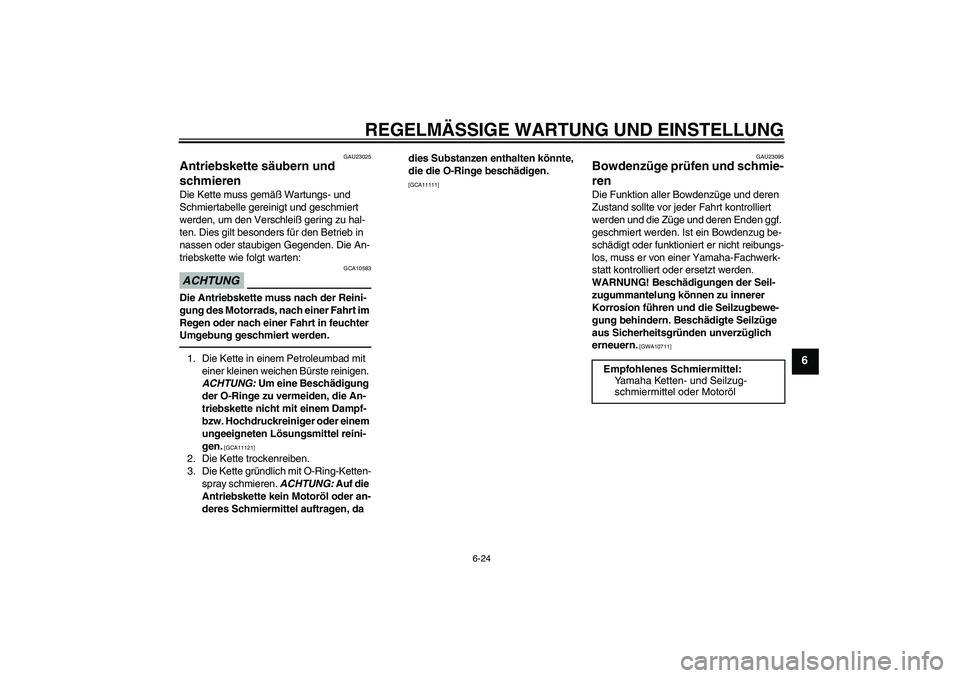

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
GAU23025
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10583
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchter
Umgebung geschmiert werden.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da dies Substanzen enthalten könnte,
die die O-Ringe beschädigen.

[GCA11111]GAU23095
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]
Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzug-
schmiermittel oder Motoröl
U5WMG8G0.book Page 24 Tuesday, August 17, 2010 10:18 AM

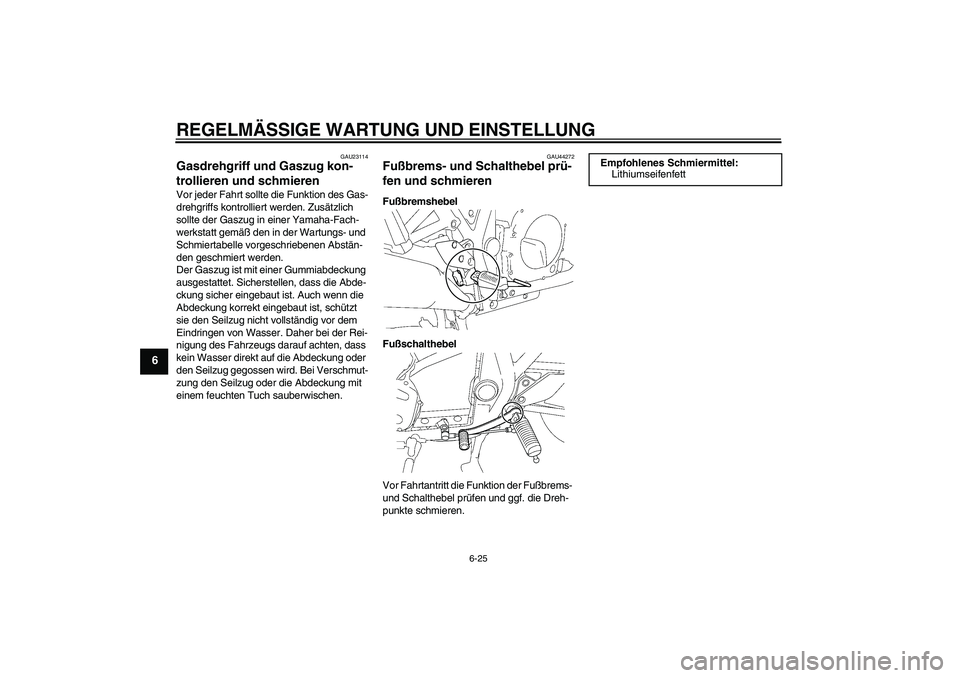

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
GAU23114
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAU44272
Fußbrems- und Schalthebel prü-
fen und schmieren Fußbremshebel
Fußschalthebel
Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U5WMG8G0.book Page 25 Tuesday, August 17, 2010 10:18 AM

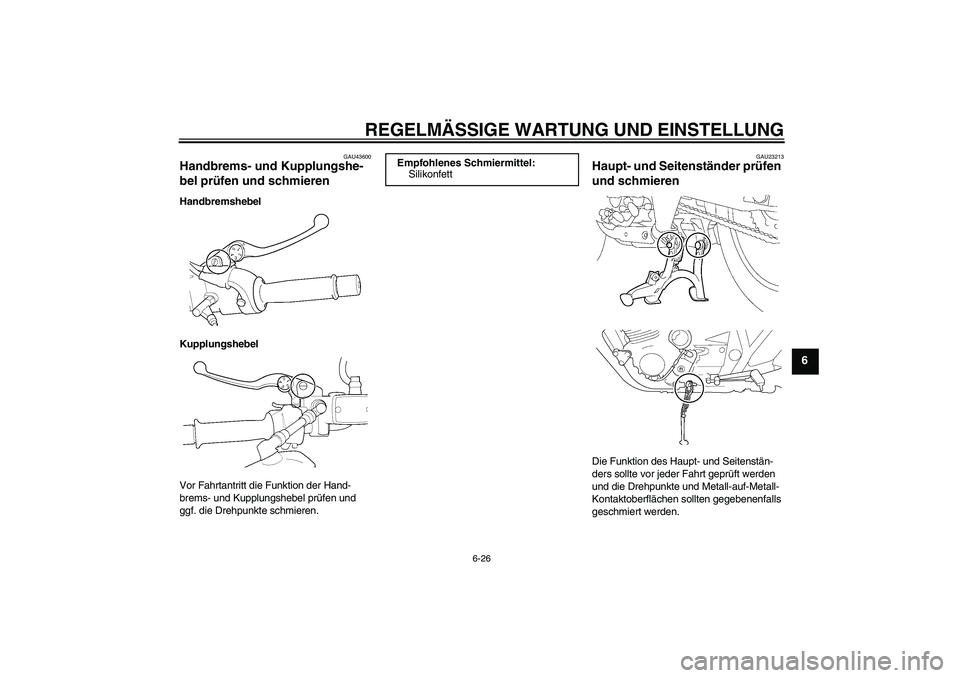

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
GAU43600
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU23213
Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
Empfohlenes Schmiermittel:
Silikonfett
U5WMG8G0.book Page 26 Tuesday, August 17, 2010 10:18 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
WARNUNG
GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen. Andernfalls
könnte der Haupt- oder Seitenständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-
trollverlust führen kann.
GAUM1651
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert. Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
