2011 YAMAHA WR 250R ESP

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
234
5
6
7
8
9
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]

4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AVISO
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou seesta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU13391
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
1. Nível de combustível máximo
2. Tubo de enchimento de depósito de com-
bustível
2
1
Combustível recomendado:
Apenas gasolina sem chumbo com
índice de octano superior ao normal
Capacidade do depósito de combus-
tível:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende):
2.1 L (0.55 US gal, 0.46 Imp.gal)
32D-9-P6.book 12 ページ ２０１１年１月２１日　金曜日　午前９時２７分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
234
5
6
7
8
9
3. Instale a tampa de borracha.NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, onúmero real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU14793
Vazamento da forquilha dianteira
AVISO
PWA10200
Efectue sempre o vazamento de ambas
as pernas da forquilha dianteira, caso
contrário poderá resultar numa fraca ca-
pacidade de manobra e perda de estabi-lidade.
Se o veículo for utilizado em condições ex-
tremamente duras, a temperatura do ar e a
pressão aumentarão na forquilha dianteira.
Assim, a pré-carga da mola aumentará e a
suspensão dianteira ficará mais rígida. Se
isto acorrer, efectue o vazamento da forqui-
lha dianteira da forma que se segue.
1. Levante a roda da frente do chão de
acordo com o procedimento descrito
na página 6-40.NOTADurante o vazamento da forquilha dianteira,
o veículo não deve ter qualquer peso naparte dianteira.
2. Remova os parafusos de sangrar e
permita o vazamento de todo o ar de
cada uma das pernas da forquilha.
1. Parafuso ajustador da força amortecedora
de compressãoPonto de afinação do amortecimento
de compressão:
Mínimo (suave):
19 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a) 1(a) (b)
32D-9-P6.book 16 ページ ２０１１年１月２１日　金曜日　午前９時２７分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
1
23
4
5
6
7
8
9
3. Instale os parafusos de sangrar.
4. Desça a roda da frente de modo que fi-
que pousada no chão e, depois, colo-
que o descanso lateral em baixo.
PAU45263
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola, um
botão ajustador da força amortecedora de
recuo e um parafuso ajustador da força
amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limitesmáximo ou mínimo.
Pré-carga da mola
O ajuste da pré-carga da mola deve ser
efectuado por um concessionário Yamaha,
uma vez que este serviço requer ferramen-
tas especiais e capacidades técnicas. Os
ajustes específicos estão indicados a se-
guir.
O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto mais
pequena é a distância A, maior é a pré-car-
ga da mola; quanto maior é a distância A,
menor é a pré-carga da mola.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção (b).
1. Parafuso de sangrar
1
1. Distância APré-carga da mola:
Mínimo (suave):
Distância A = 216.0 mm (8.50 in)
Normal:
Distância A = 211.5 mm (8.33 in)
Máximo (dura):
Distância A = 206.0 mm (8.11 in)
1
32D-9-P6.book 17 ページ ２０１１年１月２１日　金曜日　午前９時２７分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
234
5
6
7
8
9
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressãomais mole, rode o parafuso ajustador na di-
recção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de estali-
dos ou de voltas de cada mecanismo
ajustador da força de amortecimento. Esteintervalo de ajuste pode não corresponder
exactamente às especificações indicadas
devido a pequenas diferenças no processo
de fabrico.
AVISO
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.

Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.

Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.

Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionárioYamaha para qualquer serviço.
1. Botão ajustador da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:
Mínimo (suave):
25 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máximo (dura):
3 estalido(s) na direcção (b)*
* Com o botão ajustador totalmente ro-
dado na direcção (a)
(a) (b) 1
1. Parafuso ajustador da força amortecedora
de compressãoPonto de afinação do amortecimento
de compressão:
Mínimo (suave):
12 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1 (a)
(b)
32D-9-P6.book 18 ページ ２０１１年１月２１日　金曜日　午前９時２７分

4-1
2
345
6
7
8
9

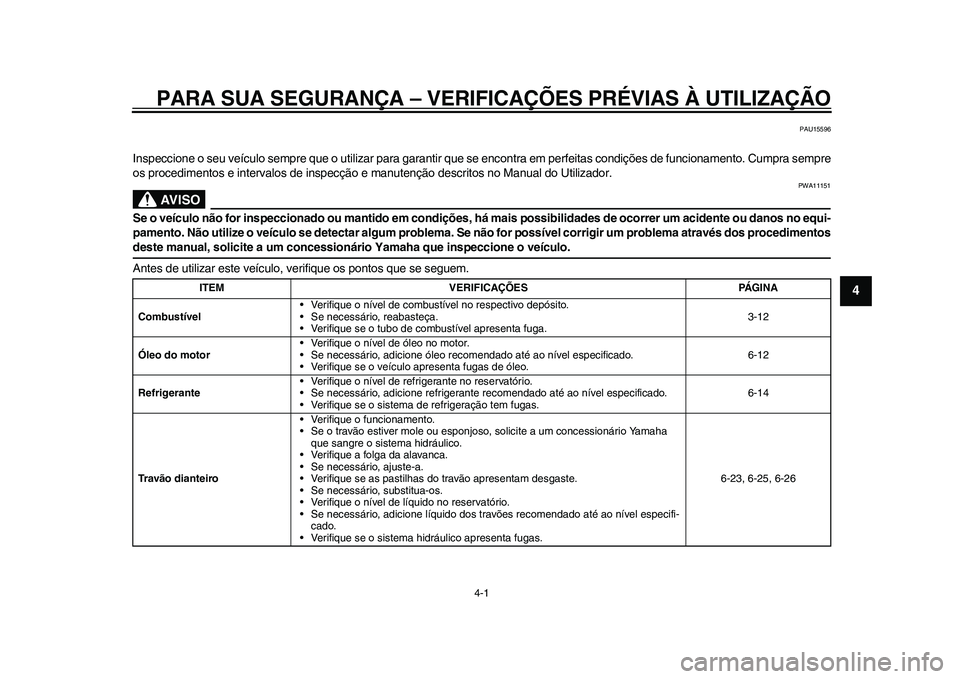

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
PAU15596
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11151
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentosdeste manual, solicite a um concessionário Yamaha que inspeccione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível• Verifique o nível de combustível no respectivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.3-12
Óleo do motor• Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo.6-12
Refrigerante• Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas.6-14
Travão dianteiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
• Verifique se o sistema hidráulico apresenta fugas.6-23, 6-25, 6-26
32D-9-P6.book 1 ページ ２０１１年１月２１日　金曜日　午前９時２７分

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
1
2
34
5
6
7
8
9
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
• Verifique se o sistema hidráulico apresenta fugas.6-25, 6-26
Embraiagem• Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.6-22
Punho do acelerador• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do
punho do acelerador e lubrifique o cabo e o compartimento do punho.6-20, 6-30
Cabos de controlo• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a.6-30
Corrente de transmissão• Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.6-28, 6-29
Rodas e pneus• Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.6-20, 6-22
Pedal de mudança de veloci-
dades• Certifique-se de que o funcionamento é suave.
• Se necessário, corrija.6-24
Pedal do travão• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o ponto de articulação dos pedais.6-31
Alavancas do travão e da
embraiagem• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.6-31 ITEM VERIFICAÇÕES PÁGINA
32D-9-P6.book 2 ページ ２０１１年１月２１日　金曜日　午前９時２７分

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
2
3
456
7
8
9
página 3-2 para obter informações sobre
a verificação do circuito da luz de adver-tência correspondente.
2. Mude a transmissão para ponto morto.
O indicador luminoso de ponto morto
deve acender-se. Se não acender, so-
licite a um concessionário Yamaha
que verifique o circuito eléctrico.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.PRECAUÇÃO
PCA11042
Para uma maior duração do motor, nun-
ca acelere profundamente com o motorfrio!
PAU16671
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-mente.PRECAUÇÃO
PCA10260

Mesmo com a transmissão em pon-to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.

Utilize sempre a embraiagem para
mudar de velocidade de modo a evi-
tar danos no motor, na transmissão
e no sistema de transmissão, que
não estão concebidos para supor-
tar o choque de uma mudança develocidade forçada.
1. Pedal de mudança de velocidades
2. Ponto morto
1
12345N26
32D-9-P6.book 2 ページ ２０１１年１月２１日　金曜日　午前９時２７分

6-1
1
2
3
4
56
7
8
9
MANUTENÇÃO PERIÓDICA E AJUSTES
PAU17244
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da utili-
zação individual, os intervalos de manuten-
ção poderão ter de ser reduzidos.
AVISO
PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-sionário Yamaha.
AVISO
PWA15122
Salvo especificação em contrário, desli-gue o motor durante os procedimentos
de manutenção.

Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.

Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informaçõessobre o monóxido de carbono.AVISO
PWA15460
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes delhes tocar.
PAU17302
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção periódi-
ca que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos disposi-
tivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profissi-
onal ou estabelecimento de reparação devi-
damente certificado (caso aplicável). Os
concessionários Yamaha possuem a for-
mação e o equipamento necessários para
realizar estes serviços em particular.
32D-9-P6.book 1 ページ ２０１１年１月２１日　金曜日　午前９時２７分
