Page 25 of 110

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
Zona vermelha: 11500 rpm e acimaRelógio
O relógio é exibido quando a chave é roda-
da para “ON”. Além disso, o relógio pode
ser exibido durante 10 segundos, premin-
do a tecla “SELECT” quando o interruptor
principal estiver na posição “OFF”, “LOCK”
ou “ ”.
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima simultaneamente as teclas “SE-LECT” e “RESET” durante pelo menos
dois segundos.
3. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora. 4. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
5. Prima a tecla “RESET” para acertar os minutos.
6. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.
Mo dos de conta-quilómetros e contad or
d e percurso
Prima a tecla “SELECT” para mudar o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP
A” e “TRIP B” pela seguinte ordem:
TRIP A → TRIP B → ODO → TRIP A
Quando a quantidade de combustível no
depósito reduzir para 3.4 L (0.90 US gal,
0.75 Imp.gal), o segmento esquerdo do contador de combustível ficará intermiten-
te e o visor do conta-quilómetros mudará
automaticamente para o modo de conta-
dor de percurso de reserva de combustível
“F-TRIP” e começará a contar a distância
percorrida a partir desse ponto. Nesse ca-
so, prima a tecla “SELECT” para mudar o
visor entre os diversos modos de contador
de percurso e conta-quilómetros pela or-
dem seguinte:
F-TRIP
→ TRIP A → TRIP B → ODO →
F-TRIP
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percor-
rer 5 km (3 mi).1. Relógio1
1. Conta-quilómetros/contador de percur- so/contador de percurso da reserva de
combustível
1
U2SHP1P0.book Page 8 Monday, July 7, 2014 2:22 PM
Page 26 of 110

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
Indica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do vi-
sor correspondentes ao contador de com-
bustível desaparecem na direcção de “E”
(vazio) à medida que o nível de combustível
diminui. Quando o último segmento à es-
querda começar a piscar, reabasteça logo
que possível.NOTAEste indicador de combustível está equipa-
do com um sistema de auto-diagnóstico.
Se for detetado algum problema no circuito
eléctrico, o ciclo seguinte é repetido até
que a avaria seja corrigida: os segmentos
do nível de combustível e o símbolo “ ”
piscarão oito vezes e, depois, apagar-se-
ão durante, aproximadamente, 3 segun- dos. Se isto acontecer, solicite a um con-
cessionário Yamaha que verifique o
circuito eléctrico.
Visor
da temperatura d o refrigerante
O visor da temperatura do refrigerante indi-
ca a temperatura do refrigerante.PRECAUÇÃO
PCA10022
Interrompa o funcionamento d o motor
se este estiver a sobreaquecer.
Dispositivo d e auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários cir-
cuitos eléctricos.
Se for detectado algum problema num
desses circuitos, a luz de advertência de
problema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador.
1. Indicador de combustível
1
1. Visor da temperatura do refrigerante
1
1. Exibição de código de erro
2. Indicador luminoso do sistema imobilizador
3. Luz de advertência de problema no motor “ ”
ABS
1
3
2
U2SHP1P0.book Page 9 Monday, July 7, 2014 2:22 PM
Page 27 of 110

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro.NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-
recer, tente o seguinte:1. Utilize a chave de reconfiguração docódigo para colocar o motor em fun-
cionamento.NOTACertifique-se de que não existem quais-
quer outras chaves do imobilizador próxi-
mas do interruptor principal, e não guarde
mais do que uma chave deste tipo no mes-
mo porta-chaves! As chaves do sistema
imobilizador podem provocar interferência,
o que poderá impedir o motor de funcionar.2. Se o motor funcionar, desligue-o etente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am- bas não colocarem o motor em fun-
cionamento, leve o veículo, a chave
de reconfiguração do código e as duas chaves normais a um concessio-
nário Yamaha para reconfigurar as
chaves normais.
PRECAUÇÃO
PCA11591
Quan
do o visor exibe um có digo de erro,
o veículo deverá ser verifica do logo que
possível d e modo a evitar d anos no mo-
tor.
PAU1234H

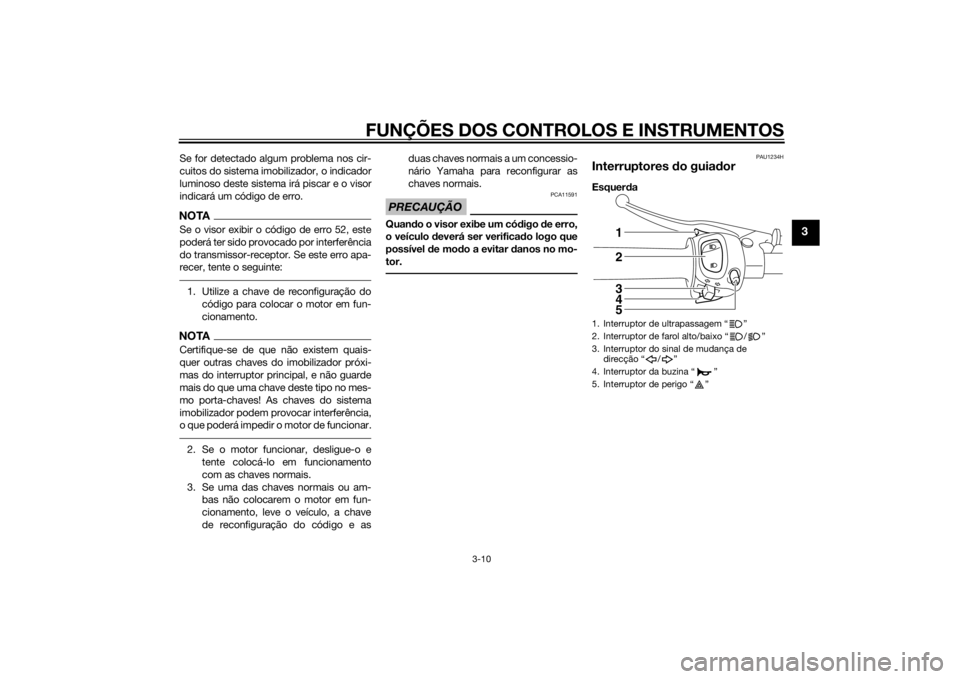

Interruptores do guia dorEsquer da1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de
direcção “ / ”
4. Interruptor da buzina “ ”
5. Interruptor de perigo “ ”
12345
U2SHP1P0.book Page 10 Monday, July 7, 2014 2:22 PM
Page 28 of 110

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
Direita
PAU12351
Interruptor de ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12401
Interruptor d e farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461
Interruptor d o sinal de mudança de
d irecção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor d
a buzina “ ”
Prima este interruptor para buzinar.
PAU12661
Interruptor d e paragem do
motor “ / ”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar
o motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12713
Interruptor d e arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-1 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
PAU44712
A luz de advertência de problema no motor
e a luz de advertência do ABS (apenas para
modelo com sistema ABS) podem acen- der-se quando a chave é rodada para “ON”
e o interruptor de arranque é premido, mas
isto não indica qualquer avaria.
PAU12735
Interruptor d
e perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo perío do de tempo com o mo-
tor desligad o, caso contrário a bateria
pod e descarregar.
1. Interruptor de paragem do motor “ / ”
2. Interruptor de arranque “ ”
12
U2SHP1P0.book Page 11 Monday, July 7, 2014 2:22 PM
Page 29 of 110

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU12821
Alavanca da embraiagemA alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-24.)
PAU12872
Pe dal d e mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades instalada neste motociclo.
PAU26825
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidades
1
1. Alavanca do travão
2. Distância entre a alavanca do travão e o pu-
nho do acelerador
3. Disco ajustador da posição da alavanca do travão
4. Marca “ ”
543
21
1
2
43
U2SHP1P0.book Page 12 Monday, July 7, 2014 2:22 PM
Page 30 of 110

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU12944
Pedal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU51802
ABS (para mo delos com ABS)O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
O sistema ABS funciona melhor em
gran des distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou d e cascalho, a
d istância de travagem po derá ser
maior com o ABS d o que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” por debaixo
do assento, e se for aplicada a alavan-
ca ou o pedal do travão, ainda que li-
geiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA16121
Mantenha to do o tipo de ímans (incluin-
d o ferramentas magnéticas, chaves de
fen das magnéticas, etc.) afastad os dos
cubos das ro das da frente e d e trás,
caso contrário os rotores magnéticos
1. Pedal do travão
1
U2SHP1P0.book Page 13 Monday, July 7, 2014 2:22 PM
Page 31 of 110

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
equipados nos cubos das ro das pod em
ficar danifica dos, resultan do num incor-
recto desempenho do sistema de ABS.
PAU13075
Tampa do depósito de combustí-
velAbertura da tampa do d epósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura. 2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
1. Cubo da roda de trás
2. Cubo da roda da frente1
2
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
2 1
U2SHP1P0.book Page 14 Monday, July 7, 2014 2:22 PM
Page 32 of 110

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU49742
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema d e escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
Combustível recomen dad o:
Gasolina sem chumbo normal (Mis-
tura de gasolina com álcool (E10)
aceitável)
Capaci dad e do depósito d e com-
bustível: 17.0 L (4.49 US gal, 3.74 Imp.gal)
Quanti dad e da reserva d e combus-
tível: 3.4 L (0.90 US gal, 0.75 Imp.gal)
U2SHP1P0.book Page 15 Monday, July 7, 2014 2:22 PM
