2011 Peugeot Partner airbag off

2

Inhalt
Schlüssel 15
Fernbedienung 15
Türen 18
Leiterklappe 22
Heckklappe 23
Zentralverriegelung 24
Kombiinstrument 25
Einstellung der Uhrzeit2t6
Kontrollleuchten 27
Kraftstofftankanzeige 33
Kühlfl ¸ssigkeit 33
Reifendruck¸berwachung 34
Wartungsanzeige 35
Helligkeitsregler 36
Getriebe 37
Gangwechselanzeige 37
Automatisiertes
6-Gang-Schaltgetriebe 38
Lenkradverstellung 40
Stop & Start 41
Start und Stopp 44
Berganfahrhilfe 45
Lichtschalter 46
Scheibenwischer 49
Geschwindigkeitsregler5r1
Geschwindigkeitsbegrenzer5r4
Heizung/manuelle
Klimaanlage 57
automatisch 59
Abtauen und Beseitigung
niedergeschlagener
Feuchtigkeit 61
Vordersitze 63
Einzelbeifahrersitz 64
Multi-Flex-Bank 65
Konfi gurationen 67
Ausstattung 68
Deckenleuchten 70
Handleuchte 71
Verl‰ngertes F¸hrerhaus72
Laderaum 74
Dachtr‰ger 76
Auflenspiegel 77
Maut/Parken 78
Elektrische Fensterheber 79
Gliederung der
Bedienungsanleitung4
Kommunikation 4
Auflen 6
Bedieneinheit 8
Mittelkonsole 9
Richtig sitzen 10
Richtig sehen 11
Richtig fahren 11
Fahrerkabine 12
Laderaum 13
Bel¸ften 14
Warnblinker 80
Feststellbremse 80
Einparkhilfe 81
ABS 83
BFN 83
ASR und ESP 84
Grip Control 85
Sicherheitsgurte 88
Airbags 90
Inaktivierung
des Beifahrerairbags 93
Kindersitze 94
Empfohlene Kindersitze95
Einbau 96
2. STARTBEREIT 15-45T4. SICHERHEIT 80-971. KURZBESCHREIBUNG
4-14
3. ERGONOMIE und
KOMFORT 46-79

8


Innen



BEDIENEINHEIT



1.
Lichtschalter und Blinker

2.
Kombiinstrument mit Anzeige

3.
Schalter für Scheibenwischer,
Scheibenwaschanlage und
Bordcomputer

4.
Zündschloss

5.
Bedienung für Autoradio

6.
Fahrerairbag, Hupe

7.
Höhen- und Tiefenverstellung
des Lenkrads

8.
Schalter für
Geschwindigkeitsregler und -
begrenzer

9.
Schalterplatte,
Einparkhilfe, Scheinwerfer-
Leuchtweitenverstellung, ESP,
Stop & Start

10.
Öffnung der Motorhaube

11 .
Elektrische Einstellung der
Außenspiegel

29
STARTBEREI
T
22


Bedienungseinheit


Kontrollleuchte

Zustand

Bedeutung

Abhilfe - Betätigung


Front-/
Seitenairbag
blinkt oder
leuchtet
dauerhaft Fehlfunktion eines Airbags Lassen Sie unverzüglich das System von einem
PEUGEOT-Vertragspartner überprüfen. Siehe
Abschnitt 4, Unterabschnitt "Airbags".

Inaktivierung
des
Beifahrerairbags

leuchtet gewünschte Inaktivierung
dieses Airbags zum
Anbringen eines
Kindersitzes entgegen der
Fahrtrichtung Abschnitt 4, Unterabschnitt "Airbags - Kinder an
Bord".

Kraftstoffreserve


leuchtet,
der Zeiger
der Anzeige
befi ndet sich
im roten
Bereich Beim ersten Aufl euchten
sind ca. 8 Liter noch im
Tank übrig, je nach Fahrstil
und Motorisierung. Bitte unbedingt nachtanken, um eine Panne
aufgrund fehlendes Kraftstoffes zu vermeiden.
Bei jedem Einschalten der Zündung wird diese
Kontrollleuchte aufl euchten und zwar so lange
nicht genügend Kraftstoff nachgetankt worden ist.
Fassungsvermögen des Tanks: ca. 60 Liter.
Bitte fahren Sie nie bis der Tank völlig leer ist.
Dies könnte die Abgas- und Einspritzsysteme
beschädigen.
blinkt

Unterbrechung der Kraftstoffzufuhr
nach einem heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 6, Unterabschnitt "Kraftstoff".

Entgiftungssystem
EOBD
blinkt oder
leuchtet
dauerhaft Fehlfunktion des Systems Der Katalysator kann beschädigt werden. Von
einem PEUGEOT-Vertragspartner überprüfen
lassen.

Batterieladung


leuchtet Fehlfunktion im
Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 7, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus
der aktiven Funktionen
(Energiesparmodus) Siehe Abschnitt 7, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Defekt im Stromkreislauf,
Fehlfunktion der Zündung
oder der Einspritzung Von einem PEUGEOT-Vertragspartner
überprüfen lassen.

Sicherheitsgurte

88
SICHERHEITSGURTE

Höhenverstellung

Drücken Sie das Gleitstück mit der
Gurtumlenkung an der Fahrer- und
Beifahrerseite (beim Einzelsitz)
zusammen und verschieben Sie es.
Der Gurt am Mittelsitz der
Vordersitzbank ist nicht in der Höhe
verstellbar.


Gurt anlegen

Ziehen Sie den Gurt zu sich heran
und stecken Sie den Riegel ins
Gurtschloss.
Prüfen Sie, ob der Gurt richtig
eingerastet ist, indem Sie daran
ziehen.


Warnleuchte für nicht angelegten
Gurt auf der Fahrerseite
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
Die Sicherheitsgurte haben einen
automatischen Gurtaufroller, mit dem die
Gurtlänge automatisch an den Körper
angepasst wird. Der Gurt wird automatisch
eingezogen, wenn er nicht mehr benutzt
wird.
Benutzen Sie kein Zubehör (Wäsche- oder
andere Klammern, Sicherheitsnadeln, ...),
wodurch die Gurte Spiel haben könnten.
Vergewissern Sie sich nach dem
Gebrauch, dass der Gurt richtig aufgerollt
ist.
Achten Sie darauf, dass der
Sicherheitsgurt nach dem Umklappen
oder Versetzen eines Rücksitzes oder
einer Rückbank richtig eingezogen ist und
das Gurtschloss frei liegt, um den Gurt
schließen zu können.
Je nach Art und Heftigkeit des Aufpralls
kann das pyrotechnische System vor den
Airbags und unabhängig davon ausgelöst
werden. Es strafft unverzüglich die
Gurte, so dass diese eng am Körper der
Insassen anliegen.
Die Auslösung der Gurtstraffer ist mit der
Freisetzung einer leichten unschädlichen
Rauchfahne und einem Geräusch
verbunden, verursacht durch die
Aktivierung der im System eingebauten
pyrotechnischen Patrone.
Die Gurtkraftbegrenzer verringern den
Druck der Gurte auf den Körper der
Insassen.
Die Gurtaufroller sind mit einer
automatischen Blockiervorrichtung
im Falle eines Aufpralls oder einer
Notbremsung ausgerüstet.

Gurt öffnen

Drücken Sie den roten Knopf.
Beim Starten des Fahrzeugs
leuchtet diese Warnleuchte
auf, wenn der Fahrer seinen
Gurt nicht angelegt hat.


Was Sie beachten sollten

Der Fahrer muss sich vor Beginn der
Fahrt vergewissern, dass alle Insassen
die Sicherheitsgurte korrekt angelegt
haben.

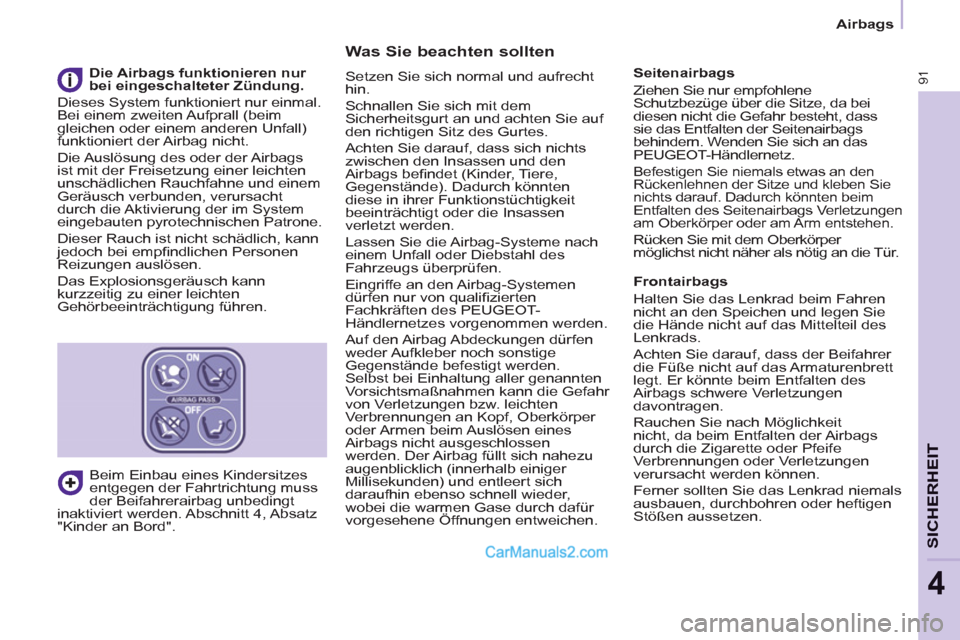

Airbags
91
SICHERHEI
T
4

Was Sie beachten sollten

Setzen Sie sich normal und aufrecht
hin.
Schnallen Sie sich mit dem
Sicherheitsgurt an und achten Sie auf
den richtigen Sitz des Gurtes.
Achten Sie darauf, dass sich nichts
zwischen den Insassen und den
Airbags befi ndet (Kinder, Tiere,
Gegenstände). Dadurch könnten
diese in ihrer Funktionstüchtigkeit
beeinträchtigt oder die Insassen
verletzt werden.
Lassen Sie die Airbag-Systeme nach
einem Unfall oder Diebstahl des
Fahrzeugs überprüfen.
Eingriffe an den Airbag-Systemen
dürfen nur von qualifi zierten
Fachkräften des PEUGEOT -
Händlernetzes vorgenommen werden.
Auf den Airbag Abdeckungen dürfen
weder Aufkleber noch sonstige
Gegenstände befestigt werden.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr
von Verletzungen bzw. leichten
Verbrennungen an Kopf, Oberkörper
oder Armen beim Auslösen eines
Airbags nicht ausgeschlossen
werden. Der Airbag füllt sich nahezu
augenblicklich (innerhalb einiger
Millisekunden) und entleert sich
daraufhin ebenso schnell wieder,
wobei die warmen Gase durch dafür
vorgesehene Öffnungen entweichen.
Seitenairbags Ziehen Sie nur empfohlene
Schutzbezüge über die Sitze, da bei
diesen nicht die Gefahr besteht, dass
sie das Entfalten der Seitenairbags
behindern. Wenden Sie sich an das
PEUGEOT-Händlernetz.


Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze und kleben Sie
nichts darauf. Dadurch könnten beim
Entfalten des Seitenairbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper
möglichst nicht näher als nötig an die Tür.

Frontairbags
Halten Sie das Lenkrad beim Fahren
nicht an den Speichen und legen Sie
die Hände nicht auf das Mittelteil des
Lenkrads.
Achten Sie darauf, dass der Beifahrer
die Füße nicht auf das Armaturenbrett
legt. Er könnte beim Entfalten des
Airbags schwere Verletzungen
davontragen.
Rauchen Sie nach Möglichkeit
nicht, da beim Entfalten der Airbags
durch die Zigarette oder Pfeife
Verbrennungen oder Verletzungen
verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.

Die Airbags funktionieren nur
bei eingeschalteter Zündung.

Dieses System funktioniert nur einmal.
Bei einem zweiten Aufprall (beim
gleichen oder einem anderen Unfall)
funktioniert der Airbag nicht.
Die Auslösung des oder der Airbags
ist mit der Freisetzung einer leichten
unschädlichen Rauchfahne und einem
Geräusch verbunden, verursacht
durch die Aktivierung der im System
eingebauten pyrotechnischen Patrone.
Dieser Rauch ist nicht schädlich, kann
jedoch bei empfi ndlichen Personen
Reizungen auslösen.
Das Explosionsgeräusch kann
kurzzeitig zu einer leichten
Gehörbeeinträchtigung führen.
Beim Einbau eines Kindersitzes
entgegen der Fahrtrichtung muss
der Beifahrerairbag unbedingt
inaktiviert werden. Abschnitt 4, Absatz
"Kinder an Bord".

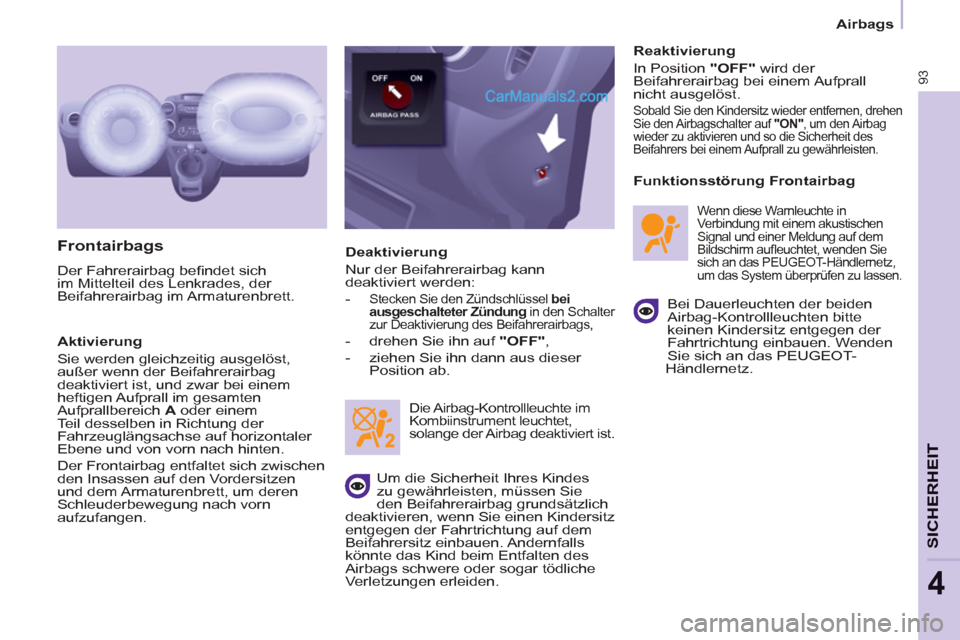

Airbags
93
SICHERHEI
T
4

Frontairbags

Der Fahrerairbag befi ndet sich
im Mittelteil des Lenkrades, der
Beifahrerairbag im Armaturenbrett.

Aktivierung
Sie werden gleichzeitig ausgelöst,
außer wenn der Beifahrerairbag
deaktiviert ist, und zwar bei einem
heftigen Aufprall im gesamten
Aufprallbereich A
oder einem
Teil desselben in Richtung der
Fahrzeuglängsachse auf horizontaler
Ebene und von vorn nach hinten.
Der Frontairbag entfaltet sich zwischen
den Insassen auf den Vordersitzen
und dem Armaturenbrett, um deren
Schleuderbewegung nach vorn
aufzufangen.
Deaktivierung
Nur der Beifahrerairbag kann
deaktiviert werden:


-
Stecken Sie den Zündschlüssel bei
ausgeschalteter Zündung
in den Schalter
zur Deaktivierung des Beifahrerairbags,

- drehen Sie ihn auf "OFF"
,

- ziehen Sie ihn dann aus dieser
Position ab.

Die Airbag-Kontrollleuchte im
Kombiinstrument leuchtet,
solange der Airbag deaktiviert ist.
Bei Dauerleuchten der beiden
Airbag-Kontrollleuchten bitte
keinen Kindersitz entgegen der
Fahrtrichtung einbauen. Wenden
Sie sich an das PEUGEOT-
Händlernetz.

Funktionsstörung Frontairbag
Um die Sicherheit Ihres Kindes
zu gewährleisten, müssen Sie
den Beifahrerairbag grundsätzlich
deaktivieren, wenn Sie einen Kindersitz
entgegen der Fahrtrichtung auf dem
Beifahrersitz einbauen. Andernfalls
könnte das Kind beim Entfalten des
Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Reaktivierung
In Position "OFF"
wird der
Beifahrerairbag bei einem Aufprall
nicht ausgelöst.
Sobald Sie den Kindersitz wieder entfernen, drehen
Sie den Airbagschalter auf "ON"
, um den Airbag
wieder zu aktivieren und so die Sicherheit des
Beifahrers bei einem Aufprall zu gewährleisten.

Wenn diese Warnleuchte in
Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Bildschirm aufl euchtet, wenden Sie
sich an das PEUGEOT-Händlernetz,
um das System überprüfen zu lassen.

Kinder an Bord
97
SICHERHEI
T
4

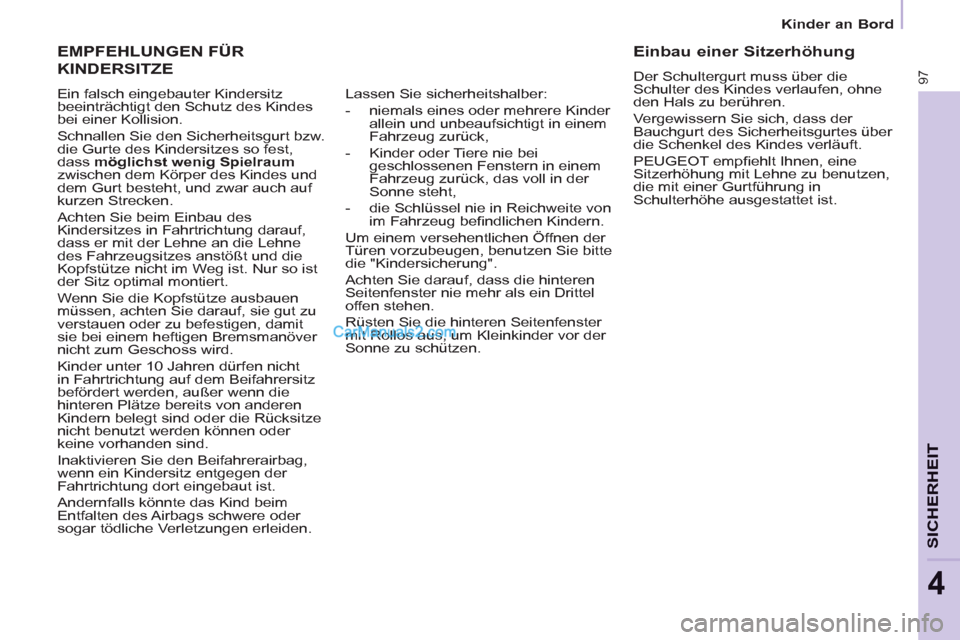

EMPFEHLUNGEN FÜR
KINDERSITZE

Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes
bei einer Kollision.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest,
dass möglichst wenig Spielraum

zwischen dem Körper des Kindes und
dem Gurt besteht, und zwar auch auf
kurzen Strecken.

Achten Sie beim Einbau des
Kindersitzes in Fahrtrichtung darauf,
dass er mit der Lehne an die Lehne
des Fahrzeugsitzes anstößt und die
Kopfstütze nicht im Weg ist. Nur so ist
der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen
müssen, achten Sie darauf, sie gut zu
verstauen oder zu befestigen, damit
sie bei einem heftigen Bremsmanöver
nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrersitz
befördert werden, außer wenn die
hinteren Plätze bereits von anderen
Kindern belegt sind oder die Rücksitze
nicht benutzt werden können oder
keine vorhanden sind.
Inaktivieren Sie den Beifahrerairbag,
wenn ein Kindersitz entgegen der
Fahrtrichtung dort eingebaut ist.
Andernfalls könnte das Kind beim
Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
Lassen Sie sicherheitshalber:


- niemals eines oder mehrere Kinder
allein und unbeaufsichtigt in einem
Fahrzeug zurück,

- Kinder oder Tiere nie bei
geschlossenen Fenstern in einem
Fahrzeug zurück, das voll in der
Sonne steht,

- die Schlüssel nie in Reichweite von
im Fahrzeug befi ndlichen Kindern.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte
die "Kindersicherung".
Achten Sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel
offen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Kleinkinder vor der
Sonne zu schützen.


Einbau einer Sitzerhöhung

Der Schultergurt muss über die
Schulter des Kindes verlaufen, ohne
den Hals zu berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Schenkel des Kindes verläuft.
PEUGEOT empfi ehlt Ihnen, eine
Sitzerhöhung mit Lehne zu benutzen,
die mit einer Gurtführung in
Schulterhöhe ausgestattet ist.

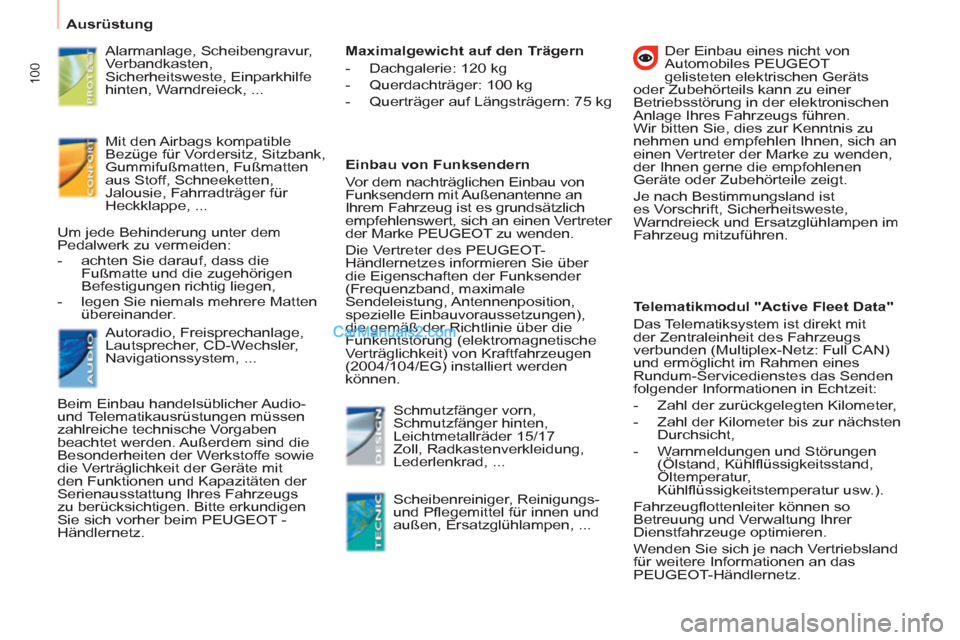

Ausrüstung

100


Alarmanlage, Scheibengravur,
Verbandkasten,
Sicherheitsweste, Einparkhilfe
hinten, Warndreieck, ...

Mit den Airbags kompatible
Bezüge für Vordersitz, Sitzbank,
Gummifußmatten, Fußmatten
aus Stoff, Schneeketten,
Jalousie, Fahrradträger für
Heckklappe, ...

Autoradio, Freisprechanlage,
Lautsprecher, CD-Wechsler,
Navigationssystem, ... Um jede Behinderung unter dem
Pedalwerk zu vermeiden:


- achten Sie darauf, dass die
Fußmatte und die zugehörigen
Befestigungen richtig liegen,

- legen Sie niemals mehrere Matten
übereinander.

Beim Einbau handelsüblicher Audio-
und Telematikausrüstungen müssen
zahlreiche technische Vorgaben
beachtet werden. Außerdem sind die
Besonderheiten der Werkstoffe sowie
die Verträglichkeit der Geräte mit
den Funktionen und Kapazitäten der
Serienausstattung Ihres Fahrzeugs
zu berücksichtigen. Bitte erkundigen
Sie sich vorher beim PEUGEOT -
Händlernetz.
Maximalgewicht auf den Trägern


- Dachgalerie: 120 kg

- Querdachträger: 100 kg

- Querträger auf Längsträgern: 75 kg


Einbau von Funksendern
Vor dem nachträglichen Einbau von
Funksendern mit Außenantenne an
Ihrem Fahrzeug ist es grundsätzlich
empfehlenswert, sich an einen Vertreter
der Marke PEUGEOT zu wenden.
Die Vertreter des PEUGEOT-
Händlernetzes informieren Sie über
die Eigenschaften der Funksender
(Frequenzband, maximale
Sendeleistung, Antennenposition,
spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die
Funkentstörung (elektromagnetische
Verträglichkeit) von Kraftfahrzeugen
(2004/104/EG) installiert werden
können.

Schmutzfänger vorn,
Schmutzfänger hinten,
Leichtmetallräder 15/17
Zoll, Radkastenverkleidung,
Lederlenkrad, ...

Scheibenreiniger, Reinigungs-
und Pfl egemittel für innen und
außen, Ersatzglühlampen, ...
Der Einbau eines nicht von
Automobiles PEUGEOT
gelisteten elektrischen Geräts
oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an
einen Vertreter der Marke zu wenden,
der Ihnen gerne die empfohlenen
Geräte oder Zubehörteile zeigt.
Je nach Bestimmungsland ist
es Vorschrift, Sicherheitsweste,
Warndreieck und Ersatzglühlampen im
Fahrzeug mitzuführen.

Telematikmodul "Active Fleet Data"
Das Telematiksystem ist direkt mit
der Zentraleinheit des Fahrzeugs
verbunden (Multiplex-Netz: Full CAN)
und ermöglicht im Rahmen eines
Rundum-Servicedienstes das Senden
folgender Informationen in Echtzeit:


- Zahl der zurückgelegten Kilometer,

- Zahl der Kilometer bis zur nächsten
Durchsicht,

- Warnmeldungen und Störungen
(Ölstand, Kühlfl üssigkeitsstand,
Öltemperatur,
Kühlfl üssigkeitstemperatur usw.).
Fahrzeugfl ottenleiter können so
Betreuung und Verwaltung Ihrer
Dienstfahrzeuge optimieren.
Wenden Sie sich je nach Vertriebsland
für weitere Informationen an das
PEUGEOT-Händlernetz.
