2011 Peugeot 508 Manuel du propriétaire (in French)

8
183
i
Informations pratiques

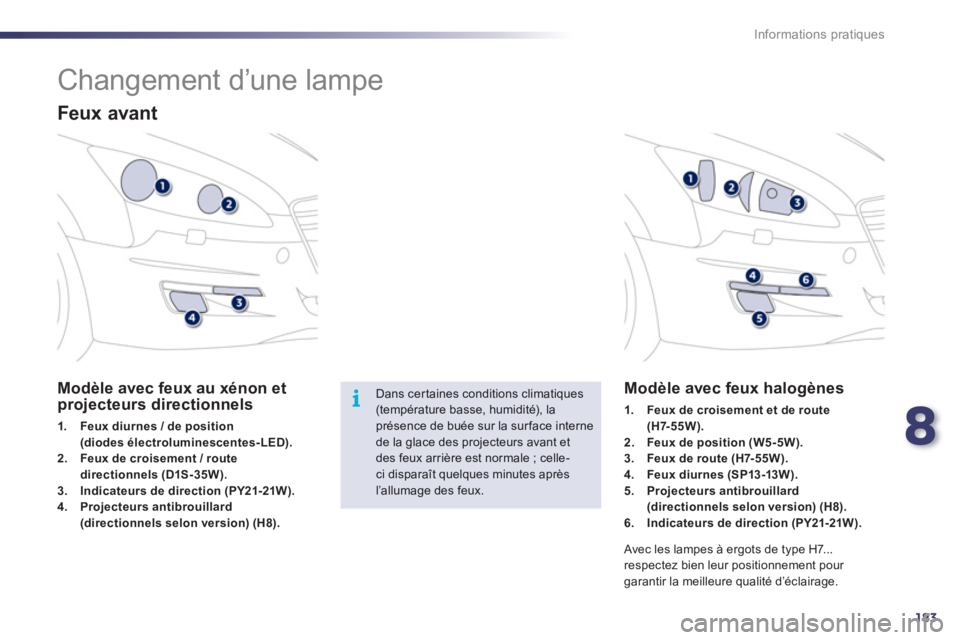

Changement d’une lampe


Feux avant
Modèle avec feux au xénon et projecteurs directionnels
1.Feux diurnes / de position (diodes électroluminescentes-LED).2.Feux de croisement / routedirectionnels (D1S-35W).3.Indicateurs de direction (PY21-21W).4.Projecteurs antibrouillard (directionnels selon version) (H8).
Modèle avec feux halogènes
1.Feux de croisement et de route (H7-55W).2.Feux de position (W5-5W).3.Feux de route (H7-55W).4.Feux diurnes (SP13-13W).5.Projecteurs antibrouillard (directionnels selon version) (H8).6.
Indicateurs de direction (PY21-21W).
Avec les lampes à ergots de type H7...
respectez bien leur positionnement pour garantir la meilleure qualité d’éclairage.
Dans certaines conditions climatiques (température basse, humidité), la présence de buée sur la surface interne de la glace des projecteurs avant etdes feux arrière est normale ; celle-ci disparaît quelques minutes aprèsl’allumage des feux.

184
!!
Informations pratiques

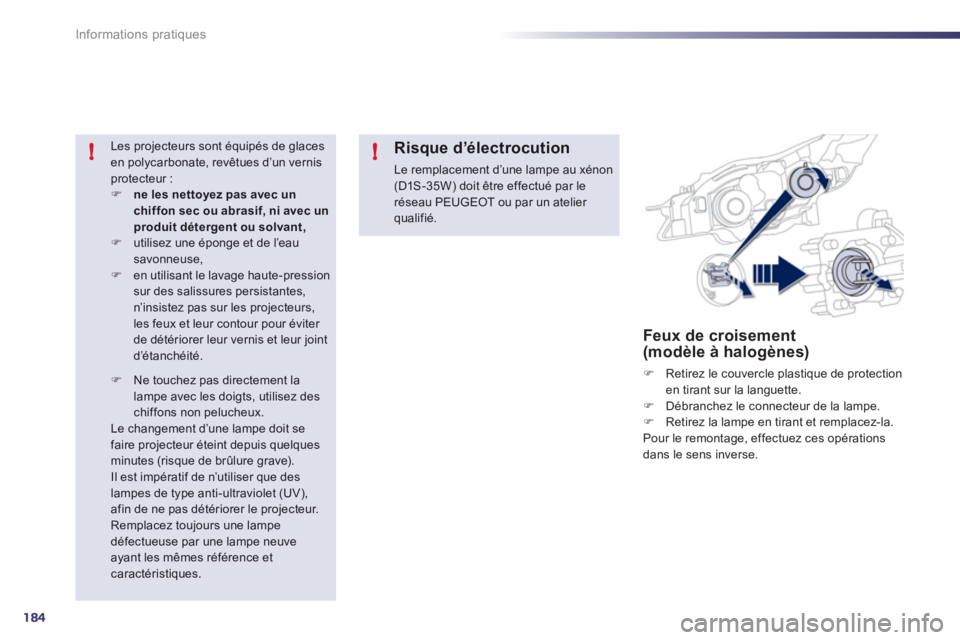

Feux de croisement(modèle à halogènes)
) Retirez le couvercle plastique de protection en tirant sur la languette. )
Débranchez le connecteur de la lampe. )
Retirez la lampe en tirant et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.

Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d’un vernis protecteur :)ne les nettoyez pas avec unchiffon sec ou abrasif, ni avec unproduit détergent ou solvant,)utilisez une éponge et de l’eau savonneuse,)en utilisant le lavage haute-pressionsur des salissures persistantes,n’insistez pas sur les projecteurs,les feux et leur contour pour éviter de détériorer leur vernis et leur jointd’étanchéité.
Risque d’électrocution
Le remplacement d’une lampe au xénon (D1S-35W) doit être effectué par leréseau PEUGEOT ou par un atelier qualifié.
)Ne touchez pas directement lalampe avec les doigts, utilisez deschiffons non pelucheux. Le changement d’une lampe doit se
faire projecteur éteint depuis quelquesminutes (risque de brûlure grave). Il est impératif de n’utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur. Remplacez toujours une lampe défectueuse par une lampe neuve ayant les mêmes référence et caractéristiques.

8
185
i
Informations pratiques

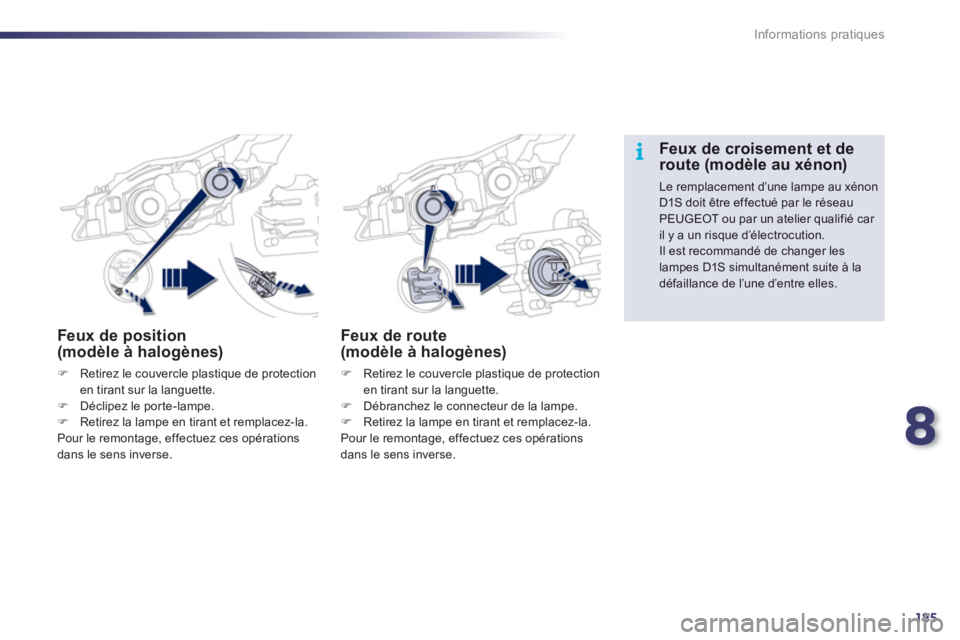

Feux de position(modèle à halogènes)
)Retirez le couvercle plastique de protectionen tirant sur la languette.)Déclipez le porte-lampe.)Retirez la lampe en tirant et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.

Feux de route (modèle à halogènes)
)
Retirez le couvercle plastique de protection en tirant sur la languette. )
Débranchez le connecteur de la lampe.)
Retirez la lampe en tirant et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.










Feux de croisement et de
route (modèle au xénon)

Le remplacement d’une lampe au xénonD1S doit être effectué par le réseauPEUGEOT ou par un atelier qualifié car il y a un risque d’électrocution.
Il est recommandé de changer les lampes D1S simultanément suite à ladéfaillance de l’une d’entre elles.

186
Informations pratiques

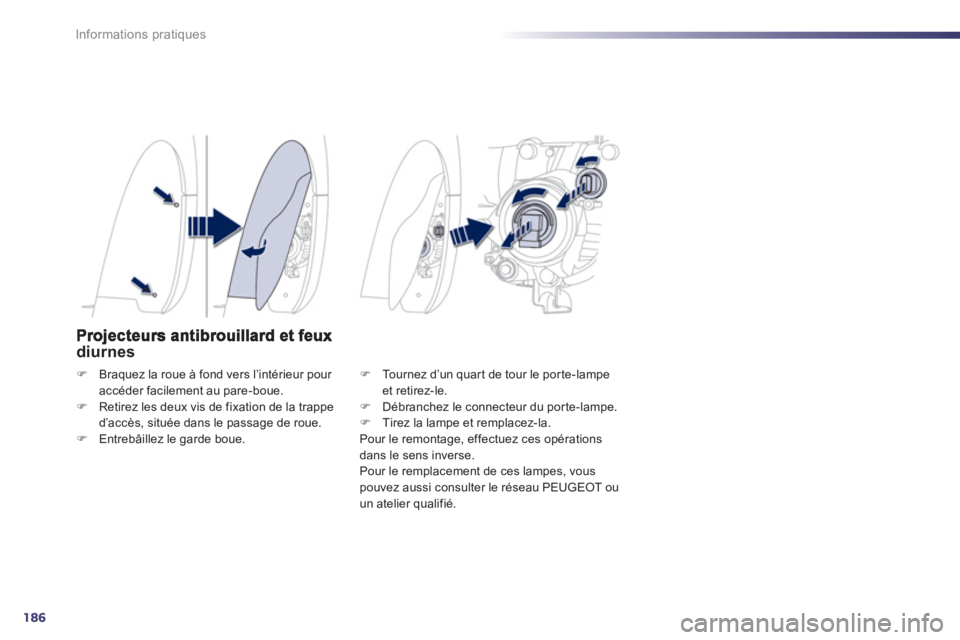

diurnes
) Braquez la roue à fond vers l’intérieur pour
accéder facilement au pare-boue.) Retirez les deux vis de fixation de la trappe
d’accès, située dans le passage de roue.) Entrebâillez le garde boue.
)Tournez d’un quart de tour le porte-lampe et retirez-le. )Débranchez le connecteur du porte-lampe.)Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse. Pour le remplacement de ces lampes, vouspouvez aussi consulter le réseau PEUGEOT ou un atelier qualifié.

8
187
Informations pratiques

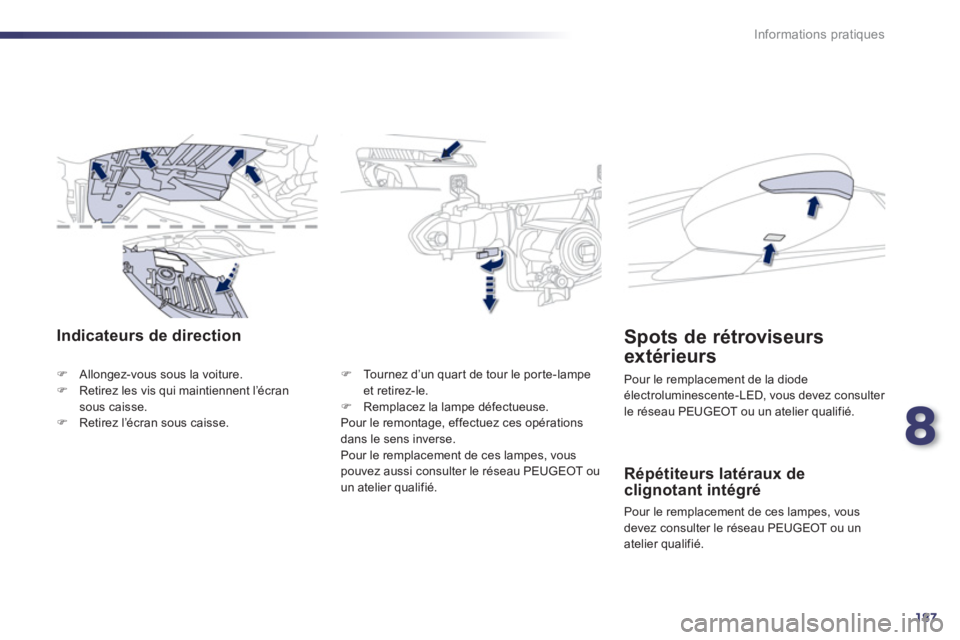

Indicateurs de direction
)Allongez-vous sous la voiture.)Retirez les vis qui maintiennent l’écran sous caisse.)Retirez l’écran sous caisse.
) Tournez d’un quart de tour le porte-lampeet retirez-le. )
Remplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Pour le remplacement de ces lampes, vous
pouvez aussi consulter le réseau PEUGEOT ouun atelier qualifié.Répétiteurs latéraux declignotant intégré
Pour le remplacement de ces lampes, vous
devez consulter le réseau PEUGEOT ou un
atelier quali
fié.
Spots de rétroviseurs
extérieurs
Pour le remplacement de la diode électroluminescente-LED, vous devez consulter
le réseau PEUGEOT ou un atelier qualifié.

188
i
Informations pratiques
1.Feux de stop (diodes
électroluminescentes-LED).2. Feux de recul (P21W).3.Indicateurs de direction (PY21W ambre).4.Feux de position (diodes
électroluminescentes-LED).5.Feux antibrouillard (H21W).

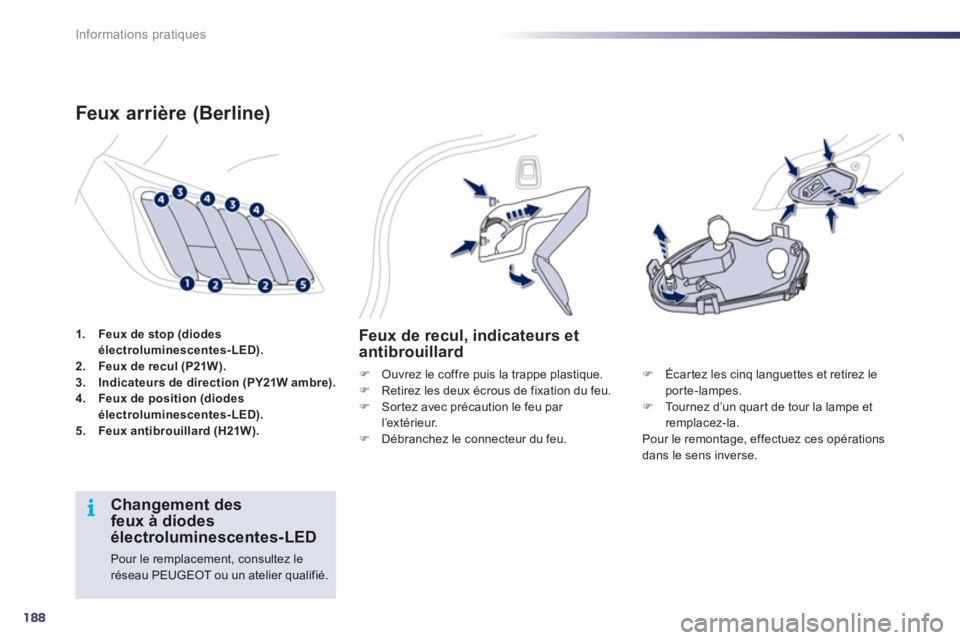

Feux arrière (Berline)
Feux de recul, indicateurs et
antibrouillard
) Ouvrez le coffre puis la trappe plastique.)
Retirez les deux écrous de fixation du feu.)
Sor tez avec précaution le feu par l’extérieur. )
Débranchez le connecteur du feu.
)Écar tez les cinq languettes et retirez leporte-lampes. )Tournez d’un quart de tour la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.




Changement desfeux à diodes électroluminescentes-LED

Pour le remplacement, consultez le réseau PEUGEOT ou un atelier qualifié.

8
189
i
Informations pratiques
1.Feux de stop (diodes
électroluminescentes-LED).2.Feux de recul (W19W).3.Indicateurs de direction (PY21W ambre).4.Feux de position (diodes
électroluminescentes-LED).5.Feux antibrouillard (diodes
électroluminescentes-LED).

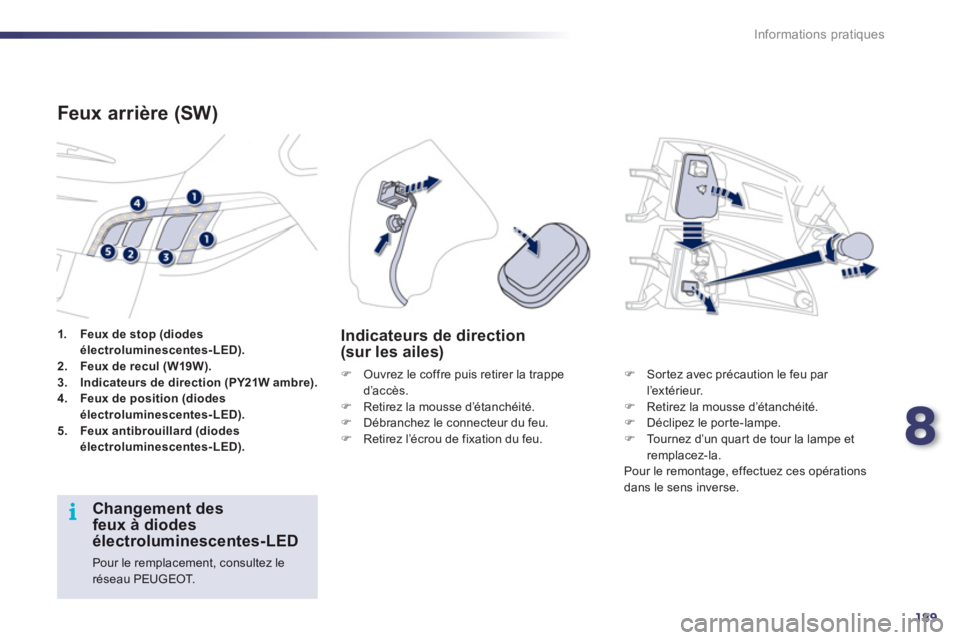

Feux arrière (SW)
)
Ouvrez le coffre puis retirer la trapped’accès.)
Retirez la mousse d’étanchéité.)
Débranchez le connecteur du feu. )
Retirez l’écrou de fixation du feu.
Indicateurs de direction(sur les ailes)
)
Sor tez avec précaution le feu par
l’extérieur.) Retirez la mousse d’étanchéité. )
Déclipez le porte-lampe.)
Tournez d’un quart de tour la lampe et
remplacez-la.
Pour le remonta
ge, effectuez ces opérations dans le sens inverse.



Changement des feux à diodesélectroluminescentes-LED

Pour le remplacement, consultez le réseau PEUGEOT.

190
Informations pratiques

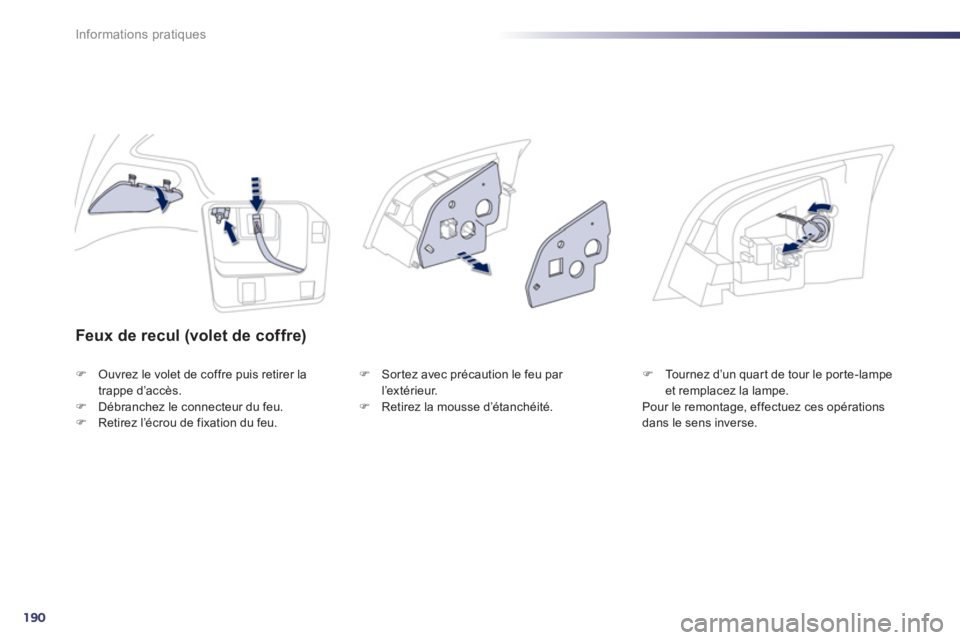

Feux de recul (volet de coffre)
)Ouvrez le volet de coffre puis retirer la
trappe d’accès.
)Débranchez le connecteur du feu.)Retirez l’écrou de fixation du feu.
) Sor tez avec précaution le feu par l’extérieur. )
Retirez la mousse d’étanchéité.
)Tournez d’un quart de tour le porte-lampe et remplacez la lampe.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
