DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
❒sejměte kryt A obr. 125;
❒natočte konektor se žárovkou objímku B obr. 127
doleva;
❒vyjměte žárovkuCzkonektoruDavyměňte ji;
❒namontujte novou žárovku do konektoru, ujistěte
se, zda je řádně upevněná, a zasuňte konektor s
objímkou B zpět do uložení;
❒nasaďte zpět kryt A obr. 125.POTKÁVACÍ SVĚTLOMETY
Postup při výměně žárovky:
❒sejměte kryt B obr. 125;
❒žárovkovou objímkou C obr. 128, která je
namontovaná zatlačením, otočte doleva, vytáhněte
žárovkuDavyměňte ji;
❒namontujte novou žárovku a vložte žárovkovou
objímku C zpět do uložení;
❒nasaďte zpět kryt B obr. 125.
obr. 127
L0F0068
obr. 128
L0F0070
172SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
T
ECHNICKÉ
ÚDAJE
REJSTŘÍK

SMĚROVÁ SVĚTLA
Přední
Při výměně žárovky postupujte takto:
❒otočte kryt C obr. 125 doleva;
❒vytáhněte žárovku D obr. 129 z uložení E.Boční
Při výměně žárovky postupujte takto:
❒zatlačením na kryt A obr. 130 stlačte svorku B a
vytáhněte skupinu směrem ven;
❒otočte objímkou C doleva, vytáhněte žárovku a
vyměňte ji;
❒zasuňte objímku žárovky C do krytu a otočte jí
doprava;
❒namontujte celou skupinu zpět a ujistěte se o
zaklapnutí vnitřní svorky B.
obr. 129
L0F0071
obr. 130
L0F0209
173SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
T
ECHNICKÉ
ÚDAJE
REJSTŘÍK

PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Při výměně žárovky postupujte takto:
❒natočte kola stranou;
❒zatlačte na výstupky A obr. 131 a odstraňte víko B;
❒zatlačte na svorku C obr. 132 a odpojte elektrický
konektor D;
❒sejměte víko E otočením doprava (viz nápis OFF a
šipky na víku);
❒vyhákněte svorky F obr. 133 a vytáhněte je ven;❒vyhákněte konektor G obr. 134 a vyměňte žárovku
H;
❒namontujte novou žárovku a postupujte v opačném
pořadí úkonů.
obr. 131
L0F0205
obr. 132
L0F0206
obr. 133
L0F0207
174SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
T
ECHNICKÉ
ÚDAJE
REJSTŘÍK

ZADNÍ OPTICKÉ SKUPINY
Obsahují žárovky pozičních, brzdových a směrových
světel. Světla zpětného pojezdu a zadní svítilna do
mlhy jsou umístěny v zadním nárazníku.
Uspořádání žárovek obr. 135:A
Směrová světla
BBrzdová světla
SMĚROVÁ SVĚTLA/BRZDOVÁ SVĚTLA
Při výměně žárovek otočte žárovkové objímky
směremO(open - zavřeno). Vyměňte žárovku a pak
otočte žárovkové objímky směremC(close -
zavřeno).obr. 134
L0F0208
obr. 135
L0F0034
175SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
T
ECHNICKÉ
ÚDAJE
REJSTŘÍK

POZIČNÍ SVĚTLA
Jsou s diodami LED. Žárovky si nechejte vyměnit u
autorizovaného servisu Lancia.
3.TŘETÍ BRZDOVÉ SVĚTLO
Jedená se o diody LED umístěné ve víku
zavazadlového prostoru. Žárovky si nechejte vyměnit
u autorizovaného servisu Lancia.
ZADNÍ SVÍTILNA DO MLHY
Postup při výměně žárovky:
❒zevnitř nárazníku pootočte o 1/4 otáčky
žárovkovou objímku A obr. 136;
❒vytáhněte žárovku a vyměňte ji;
❒namontujte novou žárovku a vložte žárovkovou
objímku zpět do uložení.
POZOR
Před výměnou žárovky počkejte, až
vychladne tlumič
výfuku: NEBEZPEČÍ
POPÁLENIN!
SVĚTLO ZPĚTNÉHO POJEZDU
Postup při výměně žárovky:
❒zevnitř nárazníku pootočte o 1/4 otáčky
žárovkovou objímku B obr. 136;
❒vytáhněte žárovku a vyměňte ji;
❒namontujte novou žárovku a vložte žárovkovou
objímku zpět do uložení.
obr. 136
L0F0219
176SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
T
ECHNICKÉ
ÚDAJE
REJSTŘÍK

OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
❒vyjměte průhlednou část střechy obr. 137;
❒otočte žárovkovou objímkou B obr. 138 doleva,
vytáhněte žárovkuCavyměňte ji;
❒namontujte kryt zpět.
VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDELOhledně typu a výkonu žárovky viz oddíl "Výměna
žárovky".
PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovky:
❒v místech vyznačených šipkami uvolněte a
vytáhněte stropní svítilnu A obr. 139;
❒otevřete kryt B obr. 140, vyměňte žárovky C
uvolněním z bočních kontaktů. Zkontrolujte, zda
nové žárovky sedí pevně v kontaktech;
❒zavřete kryt B obr. 140 a upevněte stropní svítilnu
A obr. 139 do uložení; ujistěte se o řádném
zajištění v tomto uložení.
obr. 137
L0F0259
obr. 138
L0F0214
obr. 139
L0F0066
177SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
T
ECHNICKÉ
ÚDAJE
REJSTŘÍK

ZADNÍ STROPNÍ SVÍTILNA
Verze bez střešního okna
Při výměně žárovky postupujte takto:
❒v místě vyznačeném šipkami uvolněte a demontujte
stropní svítilnu A obr. 141;
❒otevřete kryt C obr. 142, vyměňte žárovku B
uvolněním z bočních kontaktů.
❒nasaďte novou žárovku, ujistěte se, zda je řádně
zajištěná mezi kontakty.Verze se střešním oknem
(u příslušné verze vozidla)
Při výměně žárovky postupujte takto:
❒v místě vyznačeném šipkami uvolněte a demontujte
stropní svítilnu A obr. 143;
obr. 140
L0F0067
obr. 141
L0F0237
obr. 142
L0F0235
178SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
T
ECHNICKÉ
ÚDAJE
REJSTŘÍK

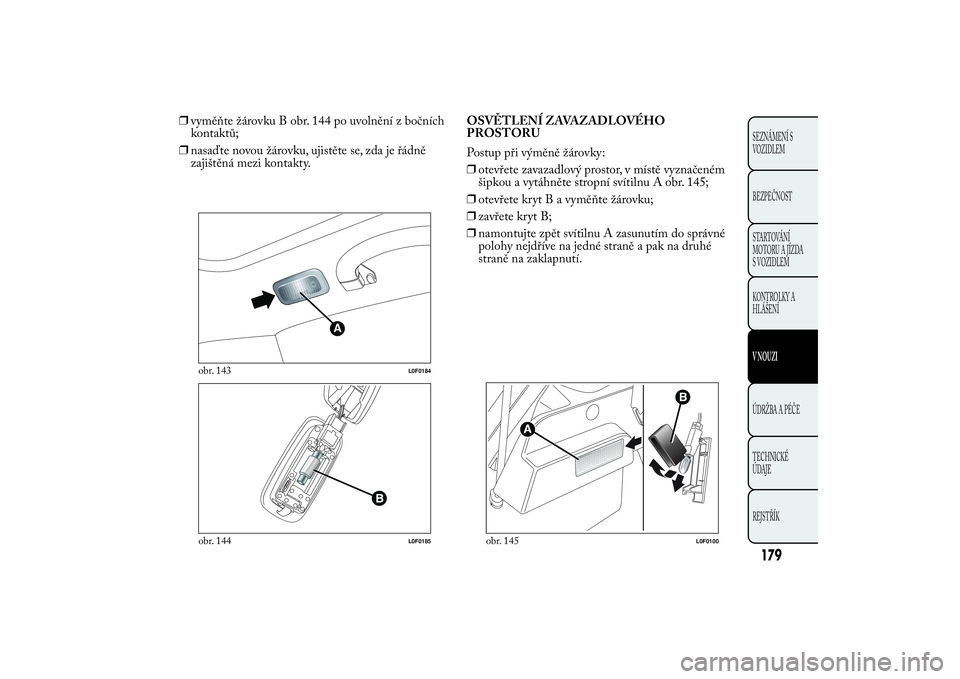

❒vyměňte žárovku B obr. 144 po uvolnění z bočních
kontaktů;
❒nasaďte novou žárovku, ujistěte se, zda je řádně
zajištěná mezi kontakty.OSVĚTLENÍ ZAVAZADLOVÉHO
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor, v místě vyznačeném
šipkou a vytáhněte stropní svítilnu A obr. 145;
❒otevřete krytBavyměňte žárovku;
❒zavřete kryt B;
❒namontujte zpět svítilnu A zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé
straně na zaklapnutí.
