 ENTRENAMIENTO DE VOZ . . . . . . . . . . . . . . 118
 ASIENTOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118  ASIENTOS SERVOASISTIDOS (para lasversiones/automóviles equipados al efecto) . . 119
 SOPORTE LUMBAR SERVOASISTIDO (para las versiones/automóviles equipados al
efecto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
 ASIENTOS TERMICOS (para las versiones/automóviles equipados al efecto) . . 120
 MECANISMO DE AJUSTE MANUAL DE ASIENTO DELANTERO/DE SEGUNDA
FILA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
 ASIENTOS CON RECLINACION MANUAL (para las versiones/automóviles equipados
al efecto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
 APOYACABEZAS . . . . . . . . . . . . . . . . . . . . . . 123
 ASIENTOS STOW 'N GO® (para las versiones/automóviles equipados al efecto) . . 125
 ASIENTOS QUAD (para las versiones/ automóviles equipados al efecto) . . . . . . . . . . 128
 RECLINACION AUTOMATICA DE TERCERA FILA (para las versiones/automóviles
equipados al efecto) . . . . . . . . . . . . . . . . . . . . 131
 ASIENTO PLEGABLE DE TERCERA FILA (para las versiones/automóviles equipados
al efecto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
79

¡ADVERTENCIA!(Continuación)
 Los apoyacabezas activos se pue-
den desplegar si se golpean con un
objeto como una mano, un pie o
carga sin sujeción. Para evitar el
despliegue accidental del apoya-
cabezas activo, compruebe que
toda la carga está sujeta, ya que
dicha carga puede entrar en con-
tacto con el apoyacabezas activo
en paradas repentinas. Si no se
acata esta advertencia pueden
producirse lesiones personales si
se despliega el apoyacabezas ac-tivo.
Apoyacabezas - Asientos Quad de
segunda fila
Para levantar el apoyacabezas, tire
del mismo hacia arriba. Para bajarlo,
pulse el botón pulsador situado en la
base del apoyacabezas y empuje éste
último hacia abajo. Apoyacabezas - Banco de
segunda fila
Para levantar el apoyacabezas, tire
del mismo hacia arriba. Para bajarlo,
pulse el botón pulsador situado en la
base del apoyacabezas y empuje éste
último hacia abajo.
Apoyacabezas - Tercera fila
Los apoyacabezas en la posición cen-
tral pueden elevarse y bajarse para el
recorrido de la atadura. Consulte
"Sujeción de los ocupantes" en "Co-
sas que debe saber antes de poner en
marcha su vehículo" para obtener
más información.ASIENTOS STOW 'N GO®
(para las versiones/
automóviles equipados alefecto)
En los vehículos equipados con asien-
tos Stow
'n Go®, los asientos de la
segunda y tercera fila pueden plegarse
dentro del suelo para ampliar la capa-
cidad de almacenamiento.
Stow 'n Go® de segunda fila
En vehículos equipados con asientosStow 'n Go®, los asientos se pliegan y
se abaten en un movimiento.
1. Mueva el asiento delantero com-
pletamente hacia delante.
2. Recline el respaldo del asiento de-
lantero completamente hacia delante.
3. Eleve los reposabrazos del asiento
de segunda fila.
NOTA:
El asiento no cabrá en el compar-
timiento de almacenamiento si los
reposabrazos no están levantados.
4. Deslice el mecanismo de bloqueo
del compartimiento a la posición de
bloqueo y a continuación desplace ha-
Pulsador
125

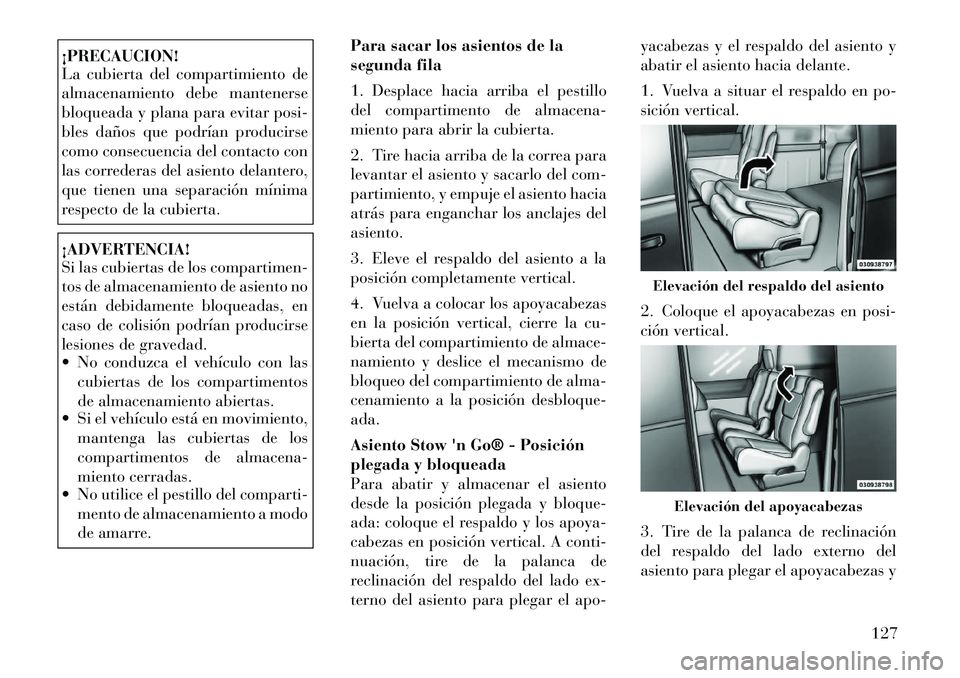

¡PRECAUCION!
La cubierta del compartimiento de
almacenamiento debe mantenerse
bloqueada y plana para evitar posi-
bles daños que podrían producirse
como consecuencia del contacto con
las correderas del asiento delantero,
que tienen una separación mínima
respecto de la cubierta.¡ADVERTENCIA!
Si las cubiertas de los compartimen-
tos de almacenamiento de asiento no
están debidamente bloqueadas, en
caso de colisión podrían producirse
lesiones de gravedad.
 No conduzca el vehículo con lascubiertas de los compartimentos
de almacenamiento abiertas.
 Si el vehículo está en movimiento,
mantenga las cubiertas de los
compartimentos de almacena-
miento cerradas.
 No utilice el pestillo del comparti-
mento de almacenamiento a modo
de amarre. Para sacar los asientos de la
segunda fila
1. Desplace hacia arriba el pestillo
del compartimento de almacena-
miento para abrir la cubierta.
2. Tire hacia arriba de la correa para
levantar el asiento y sacarlo del com-
partimiento, y empuje el asiento hacia
atrás para enganchar los anclajes delasiento.
3. Eleve el respaldo del asiento a la
posición completamente vertical.
4. Vuelva a colocar los apoyacabezas
en la posición vertical, cierre la cu-
bierta del compartimiento de almace-
namiento y deslice el mecanismo de
bloqueo del compartimiento de alma-
cenamiento a la posición desbloque-ada.
Asiento Stow 'n Go® - Posición
plegada y bloqueada
Para abatir y almacenar el asiento
desde la posición plegada y bloque-
ada: coloque el respaldo y los apoya-
cabezas en posición vertical. A conti-
nuación, tire de la palanca de
reclinación del respaldo del lado ex-
terno del asiento para plegar el apo- yacabezas y el respaldo del asiento y
abatir el asiento hacia delante.
1. Vuelva a situar el respaldo en po-
sición vertical.
2. Coloque el apoyacabezas en posi-
ción vertical.
3. Tire de la palanca de reclinación
del respaldo del lado externo del
asiento para plegar el apoyacabezas y
Elevación del respaldo del asiento
Elevación del apoyacabezas
127

el respaldo del asiento y abatir el
asiento hacia delante.
Segunda fila de entrada fácil
Los asientos de segunda fila Stow'n
Go® permiten la entrada fácil al
asiento de la tercera fila o a la zona de
carga trasera.
Tire de la palanca de reclinación del
respaldo situada en el lado externo delasiento.
El asiento se plegará automática­
mente en su posición para permitir la
entrada fácil a la tercera fila.
¡ADVERTENCIA!
Si el asiento no está completamente
bloqueado, en caso de colisión po-
dría sufrir lesiones.
ASIENTOS QUAD (para las versiones/automóviles
equipados al efecto)
Ambos asientos Quad se pueden ajus-
tar hacia delante o hacia atrás. La
maneta de regulación manual del
asiento está situada debajo del cojín
del asiento, en el borde delantero de
cada asiento.
Mientras está sentado en el asiento,
tire de la maneta y deslice el asiento
hacia delante o hacia atrás. Suelte la
barra cuando alcance la posición de-
seada. A continuación, ejerciendo presión con el cuerpo, desplácese ha-
cia delante y hacia atrás en el asiento
para asegurarse de que los mecanis-
mos de ajuste del mismo se han tra-bado.
¡ADVERTENCIA!
 Puede ser peligroso regular el
asiento con el vehículo en movi-
miento. Mover un asiento con el
vehículo en movimiento podría
ocasionar una pérdida del control
que podría causar una colisión,
con el consiguiente riesgo de sufrir
lesiones de gravedad o mortales.
 Los asientos deben ajustarse antes
de abrocharse los cinturones de
seguridad y mientras el vehículo
se encuentre estacionado. Un cin-
turón de seguridad mal ajustado
podría causar lesiones de grave-
dad o mortales.
Reclinación manual
Para reclinar el asiento, inclínese lige-
ramente hacia delante, levante la pa-
lanca y, a continuación, apóyese en el
respaldo hasta alcanzar la posición
deseada y suelte la palanca. Para vol-
ver a situar el respaldo del asiento en
Palanca de reclinación del respaldo
del asiento, abatimiento de asiento y
palanca de plegado del apoyacabezas
Mecanismo de ajuste manual del asiento
128

NOTA:
 Desconecte el cinturón de hom-bro central de la hebilla pe-
queña y baje los apoyacabezas
antes de intentar plegar o alma-
cenar los asientos servoasistidos
de tercera fila.
 Para cancelar el funciona- miento del asiento cuando el
asiento está en movimiento,
pulse un conmutador de selec-
ción de posición diferente del asiento para detener el asiento.
Una vez que el asiento deja de
moverse, se puede seleccionar la
posición deseada.
 El sistema de asientos servoasis- tidos de tercera fila incluye de-
tección de obstáculos para que
el funcionamiento sea seguro.
Cuando el sistema detecta un
obstáculo, los motores se deten-
drán e invertirán el movimiento
durante una corta distancia
para apartar el asiento del obs-
táculo. Si sucede esto, elimine el
obstáculo y vuelva a pulsar el
botón, para obtener la posicióndeseada.
ASIENTOS DE TERCERA
FILA DE PLEGADO
MANUAL (para lasversiones/automóviles
equipados al efecto)
1. Baje el apoyacabezas central hasta
el respaldo pulsando el botón en la
guía y empujando el apoyacabezas
hacia abajo. 2. Baje los apoyacabezas exteriores
tirando de la correa de desenganche
con la marca "1", situada en el lado
externo del apoyacabezas.
3. Tire de la correa de desenganche
con la marca "2", situada en la parte
trasera del asiento para bajar el res-paldo.Grupo de conmutadores automáticos
de panel trasero1 - Abrir a nor- mal 2 - Guardar(Stow)
3 - Portón
trasero/Plegadoplano 4 - Asientos
derecho/
izquierdo/ambos
asientos (Right/Left/Both)
Correa de desenganche del
apoyacabezas "1"Correa de desenganche "2"
132
