Техническое обслуживание

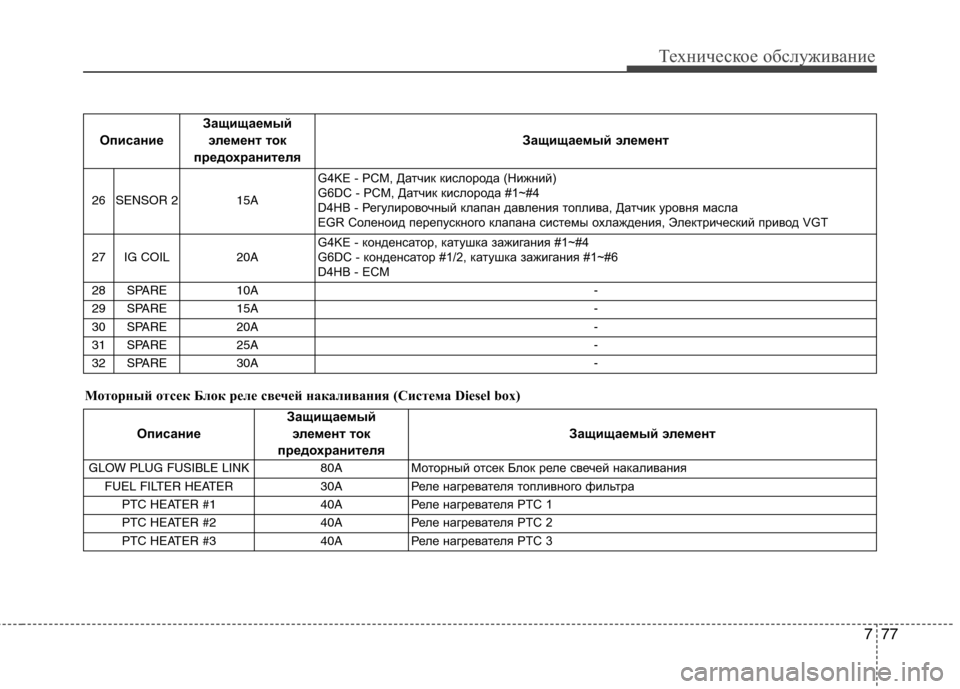

Моторный отсек Блок реле свечей накаливания (Система Diesel box)Описание
Защищаемый
элемент ток
предохранителя Защищаемый элемент
26 SENSOR 2 15A G4KE - PCM, Датчик кислорода (Нижний)
G6DC - PCM, Датчик кислорода #1~#4
D4HB - Регулировочный клапан давления топлива, Датчик ур
овня масла
EGR Соленоид перепускного клапана системы охлаждения, Эле ктрический привод VGT
27 IG COIL 20A G4KE - конденсатор, катушка зажигания #1~#4
G6DC - конденсатор #1/2, катушка зажигания #1~#6
D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
ОписаниеЗащищаемый
элемент ток
предохранителя Защищаемый элемент
GLOW PLUG FUSIBLE LINK 80A Моторный отсек Блок реле свечей накаливания
FUEL FILTER HEATER 30A Реле нагревателя топливного фильтра
PTC HEATER #1 40A Реле нагревателя PTC 1
PTC HEATER #2 40A Реле нагревателя PTC 2
PTC HEATER #3 40A Реле нагревателя PTC 3
85
Технические характеристики & Информация для потребителя
*1
: См, рекомендуемые значения коэффициента вязкости по классификации SAE, приведенные на следующей странице.
* 2
: В настоящее время в наличии имеется масло с маркировкой Engrgy Conserving Oil (энергосберегающее моторное масло). Пом имо
прочих положительных эффектов, применение такого масла спо собствует экономии расхода топлива за счет сокращения потребления
топлива, необходимого для преодоления трения деталей двигателя. Зачастую эти улучшения трудно оценить при ежедневн ом
вождении, однако суммарная экономия средств и энергии за год оказывается внушительной.
* 3
: Если моторное масло API service SM недоступно, допустимо использо вать API service SL.
* 4
: Сажевый фильтр
M/T : Механическая коробка передач
A/T : Автоматическая коробка передач
Смазочный материал Объем Классификация
2,4L MT 6,5
l (6,87 US qt.)
Жидкость системы AT 6,6
l (6,97 US qt.)
Смесь антифриза и воды (Охлаждающая жидкость на
охлаждения 3,5L AT 8,6
l (9,09 US qt.)
основе этиленгликоля для алюминиевого радиатора)
Дизельный MT 8,6 l (9,09 US qt.)
двигатель AT 9,0 l (9,51 US qt.)
FMVSS116 DOT-3 илиDOT-4
Масло заднего дифференциала (полный привод) HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X или равнозначное)
Бензиновый 2,4L 0,6 l(0,63 US qt.)
двигатель 3,5L 0,7 l (0,74 US qt.) HYPOID GEAR OIL API GL-5, SAE 75W/90
Дизельный 0,6 l(0,63 US qt.) (SHELL SPIRAX X
или равнозначное)
двигатель
Топливо 70 l (18,49 US gal.) См, «требования к качеству топлива» в разделе 1
Масло раздаточной
коробки
(полный привод)Бензиновый
двигатель
0,7~0,8 l
(0,74~0,85 US qt.)
0,7 l ( 0,74 US qt.)
Тормозная жидкость/ жидкость в приводе
выключения сцепления
