2011 Hyundai Santa Fe TPMS

615

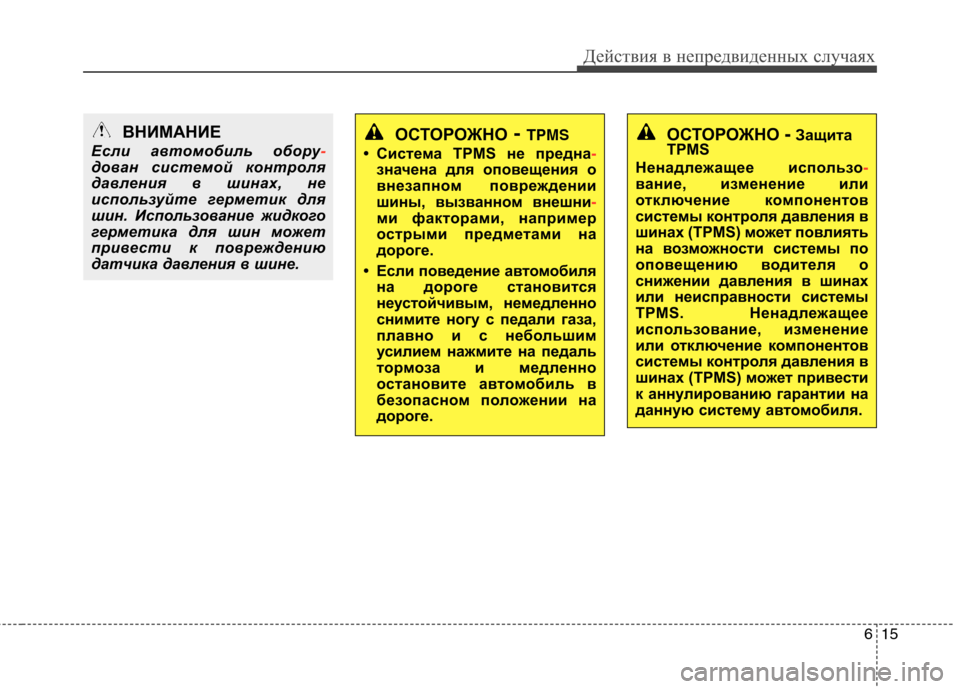

Действия в непредвиденных случаях
ОСТОРОЖНО -Защита
TPMS
Ненадлежащее использо
-
вание, изменение или
отключение компонентов
системы контроля давления в
шинах (TPMS) м ожет повлиять
на возможности системы по
оповещению водителя о
снижении давления в шинах
или неисправности системы
TPMS. Ненадлежащее
использование, изменение
или отключение компонентов
системы контроля давления в
шинах (TPMS) м ожет привести
к аннулированию гарантии на
данную систему ав томобиля.
ОСТОРОЖНО- TPMS
• Система TPMS не предна
-
значена для оповещения о
внезапном повреждении
шины, вызванном внешни
-
ми факторами, например
острыми предметами на
дороге.
• Если поведение ав томобиля
на дороге становится
неустойчивым, немедленно
снимите ногу с педали газа,
плавно и с небольшим
усилием нажмите на педаль
тормоза и медл енно
остановите автомобиль в
безопасном по ложении на
дороге.
ВНИМАНИЕ
Если автомобиль обору
-
дован системой контроля
давления в шинах, не
используйте герметик для
шин. Использование жидкого
герметика для шин может
привести к повреждению
датчика давления в шине.

773
Техническое обслуживание
B/ALARM HORN 10A Реле звукового сигнала охранной сигнализации
RR A/CON 15A Релейный блок ICM (реле заднего кондиционера)
TPMS 10A
AUDIO #2 10A Модуль контроля давления в шинах, Переднее пусковое устро
йство ЛЕВОЕ/ПРАВОЕ
Зеднее левое пусковое устройство
BLOWER 10A Аудио, головное устройство А/В & Навигации, PIO блок, BCM, PDM
блок управления замками
дверей и зажиганием, Цифровые часы, выключатель электропр ивода внешнего зеркала
Реле вентилятора, Двигатель вентилятора, A/CON SW 10A
STOP LP 15A Выключатель стоп-сигнала
PDM #1 20A PDM
BCM #3 10A BCM, RF ресивер, ключ зажигания Ill. & переключатель сигнали
зации положения двери
Переключатель электропривода внешнего зеркала, Индикат ор безопасности
CLOCK 15A Модуль управления передним кондиционером, Соединитель
канала передачи данных, Цифровые
часы
AUDIO #1 15A Аудио, головное устройство А/В & Навигации, блок PIO
ATM 10A Переключатель спортивного режима, Соленоид ключа
S/WARMER 15A Модуль управления обогревом сиденья водителя/пассажира
BCM #2 10A Реостат, BCM, PDM, приборная панель (MICOM)
POWER CONNECTOR ПРЕДОХРАНИТЕЛЬ - ЛАМПЫ САЛОНА 15A, ЧАСОВ 15A, АУДИО #1 15A, BCM #3 10A
BCM #1 10A
Блок управления замками дверей и зажиганием, PDM, BCM
FUEL LID 15A Выключатель топливозаправочной горловины
Описание
Защищаемый элемент
Защищаемый
элемент ток
предохранителя

Техническое обслуживание
74
7

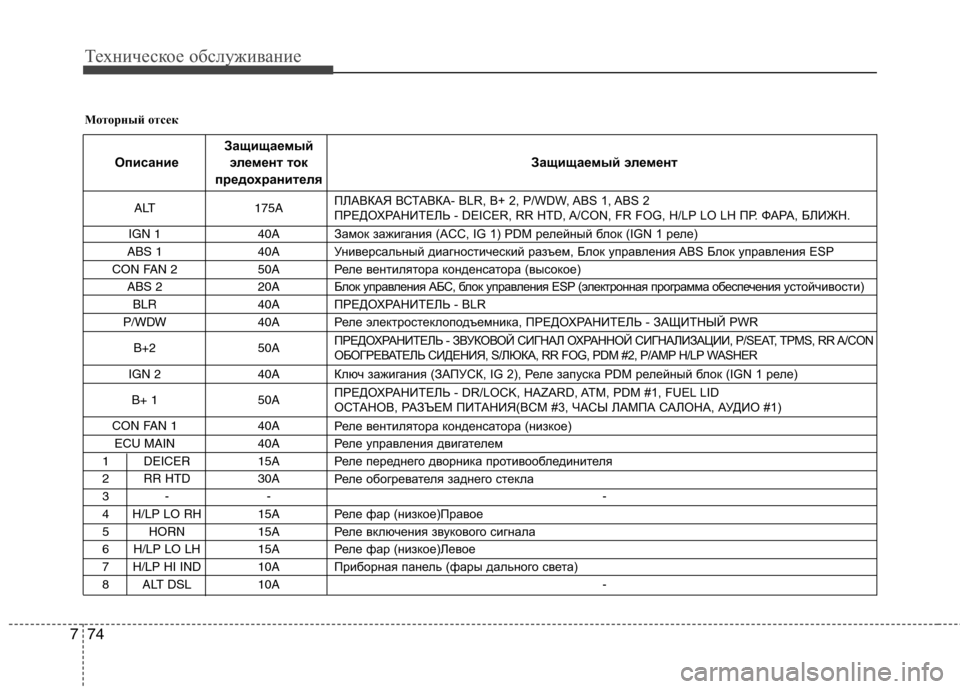

Моторный отсек
Описание Защищаемый
элемент ток
предохранителя Защищаемый элемент
ALT 175A ПЛАВКАЯ
ВСТАВКА- BLR, B+ 2, P/WDW, ABS 1, ABS 2
ПРЕДОХРАНИТЕЛЬ - DEICER, RR HTD, A/CON, FR FOG, H/LP LO LH ПР . ФАРА, БЛИЖН.
IGN 1 40A Замок зажигания (ACC, IG 1) PDM релейный блок (IGN 1 реле)
ABS 1 40A Универсальный диагностический разъем, Блок управления ABS Блок управления ESP
CON FAN 2 50A Реле вентилятора конденсатора (высокое)
ABS 2 20A Блок управления АБС, блок управления ESP (электронная прог рамма обеспечения устойчивости)
BLR 40A ПРЕДОХРАНИТЕЛЬ - BLR
P/WDW 40A Реле электростеклоподъемника, ПРЕДОХРАНИТЕЛЬ - ЗАЩИТНЫЙ PWR
B+2 50A ПРЕДОХРАНИТЕЛЬ - ЗВУКОВОЙ СИГНАЛ ОХРАННОЙ СИГНАЛИЗАЦИИ, P/SEAT,
TPMS, RR A/CON
ОБОГРЕВАТЕЛЬ СИДЕНИЯ, S/ЛЮКА, RR FOG, PDM #2, P/AMP H/LP WASHER
IGN 2 40A Ключ зажигания (ЗАПУСК, IG 2), Реле запуска PDM релейный бл ок (IGN 1 реле)
B+ 1 50A ПРЕДОХРАНИТЕЛЬ - DR/LOCK, HAZARD, ATM, PDM #1, FUEL LID
ОСТАНОВ, РАЗЪЕМ ПИТАНИЯ(BCM #3, ЧАСЫ ЛАМПА САЛОНА, АУДИО #1)
CON FAN 1 40A Реле вентилятора конденсатора (низкое)
ECU MAIN 40A Реле управления двигателем
1 DEICER 15A Реле переднего дворника противооблединителя
2 RR HTD 30A Реле обогревателя заднего стекла
3- - -
4 H/LP LO RH 15A Реле фар (низкое)Правое
5 HORN 15A Реле включения звукового сигнала
6 H/LP LO LH 15A Реле фар (низкое)Левое
7 H/LP HI IND 10A Приборная панель (фары дального света)
8 ALT DSL 10A -

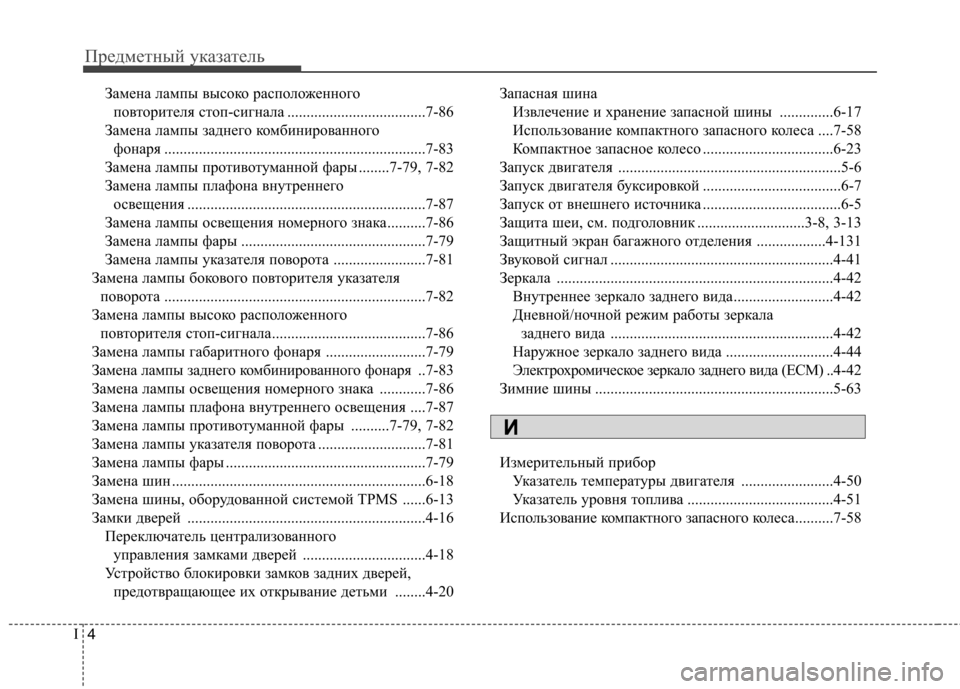

Предметный указатель
4
I
Замена лампы высоко расположенного
повторителя стоп-сигнала ....................................7-86
Замена лампы заднего комбинированного фонаря ....................................................................7-83
Замена лампы против отуманной фары ........7-79, 7-82
Замена лампы плафона внутреннего освещения ..............................................................7-87
Замена лампы освещения номерного знака..........7-86
Замена лампы фары ................................................7-79
Замена лампы указателя поворота ........................7-81
Замена лампы бокового повторителя указателя поворота ....................................................................7-82
Замена лампы высоко расположенного повторителя стоп-сигнала........................................7-86
Замена лампы габаритного фонаря ..........................7-79
Замена лампы заднего ко мбинированного фонаря ..7-83
Замена лампы освещения номерного знака ............7-86
Замена лампы плафона внутреннего освещения ....7-87
Замена лампы против отуманной фары ..........7-79, 7-82
Замена лампы указателя поворота ............................7-81
Замена лампы фары ....................................................7-79
Замена шин ..................................................................6-18
Замена шины, оборудованной системой TPMS ......6-13
Замки дверей ..............................................................4-16 Переключатель централизованного управления замками дверей ................................4-18
Устройство блокировки замков задних дверей, предотвращающее их открывание детьми ........4-20 Запасная шина
Извлечение и хранение запасной шины ..............6-17
Использование компактного запасного колеса ....7-58
Компактное запасное колесо ..................................6-23
Запуск двигателя ..........................................................5-6
Запуск двигателя буксировкой ....................................6-7
Запуск от внешнего источника ....................................6-5
Защита шеи, см. подголовник ............................3-8, 3-13
Защитный экран багажного отделения ..................4-131
Звуковой сигнал ..........................................................4-41
Зеркала ........................................................................4-42 Внутреннее зеркало заднего вида..........................4-42
Дневной/ночной режим работы зеркала заднего вида ..........................................................4-42
Наружное зеркало заднего вида ............................4-44
Электрохромическое зеркало заднего вида (ECM) .. 4-42
Зимние шины ..............................................................5-63
Измерительный прибор Указатель температуры двигателя ........................4-50
Указатель уровня топлива ......................................4-51
Использование компактного запасного ко леса..........7-58
И

I9
Предметный указатель
Система блокировки ..................................................5-22
Система блокировки ключа зажигания ....................5-23
Система блокировки переключения передач ..........5-22
Система задней парковки ..........................................4-78
Система крепления страховочного троса ................3-41
Система круиз-контроля ............................................5-48
Система контроля давления в шинах (TPMS) ..........6-9
Система иммобилайзера ..............................................4-4
Система ISOFIX ..........................................................3-43
Система снижения токсичности выбросов ..............7-96
Система снижения токсичности выбросов из картера двигателя ..................................................7-96
Система снижения токсичности выбросов из топливного бака ....................................................7-97
Система снижения токсичности выхлопных газов ..7-97
Система снижения токсичности выбросов из картера двигателя ............................................7-96
Система снижения токсичности выбросов из топливного бака ........................................................7-97
Система снижения токсичности выхлопных газов ....7-97
Система управления микроклиматом с ручным управлением ..............................................................4-95Обогрев и кондиционирование воздуха ................4-96
Система кондиционирования ..............................4-101
Фильтр системы управления микроклиматом ..........................................4-104, 7-43
Система фиксации, см. система ISOFIX ..................3-43
Складывание заднего сиденья ..................................3-14 Солнцезащитный козырек ......................................4-125
Спидометр ..................................................................4-49
Спортивный режим ....................................................5-21
Стеклоочистители и стеклоомыватели ....................4-86
Стояночный тормоз ....................................................5-37
Табличка технических характеристик / значений
давления в шинах ......................................................8-8
Тахометр ......................................................................4-50
Техническое обслуживание График технического обслуживания при эксплуатациив обычных условиях - дизельный двигатель ......7-17
График технического обслуживания при эксплуатации в обычных условиях - бензиновый двигатель....7-10
Комплекс работ по периодическому техническому обслуживанию ........................................................7-9
Комплекс работ по техническому обслуживанию 7-4
Позиции периодического технического обслуживания ........................................................7-24
Техническое обслуживание при тяжелых условиях
эксплуатации автомобиля - дизельный двигатель ....7-22
Техническое обслуживание при тяжелых условиях
эксплуатации автомобиля - бензиновый двигатель ..7-15
Техническое обслуживание шин ..........................7-59
Техническое обслуживание, выполняемое владельцем автомобиля..............................................7-7
Т
