2011 FIAT PUNTO horn

5
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
PRÍSTROJOVÁ DOSKA A OVLÁDAČE
PALUBNÁ DOSKA
Prítomnosť a umiestnenie príkazov, nástrojov a signalizácií sa môže meniť v závislosti od verzie.
F0U0654mobr. 1
1.Bočné vzduchové otvory s nastaviteľným smerom – 2.Pevné bočné vzduchové otvory – 3.Páčka na ovládanie von-
kajších svetiel –
4.Prístrojový panel – 5.Pravá páka: riadenie stieračov predného a zadného skla, trip computer – 6.Ovlá-
danie na prístrojovom paneli –
7.Centrálne vzduchové otvory orientovateľné – 8.Horný pevný difúzor vzduchu –
9.Predný airbag spolujazdca – 10.Priehradka na predmety – 11.Autorádio (pre verzie/trhy, kde je vo výbave) – 12.Ovlá-
danie vyhrievania/ventilácie/klimatizácie –
13.Spínacia skrinka – 14.Predný airbag vodiča – 15. Páka nastavovania volantu –
16.Príkazová doska: hmlové svetlá predné/zadné/nastavenie smerovania svetlometov/digitálny/mul-tifunkčný displej –
17.Riadiace svetlo.

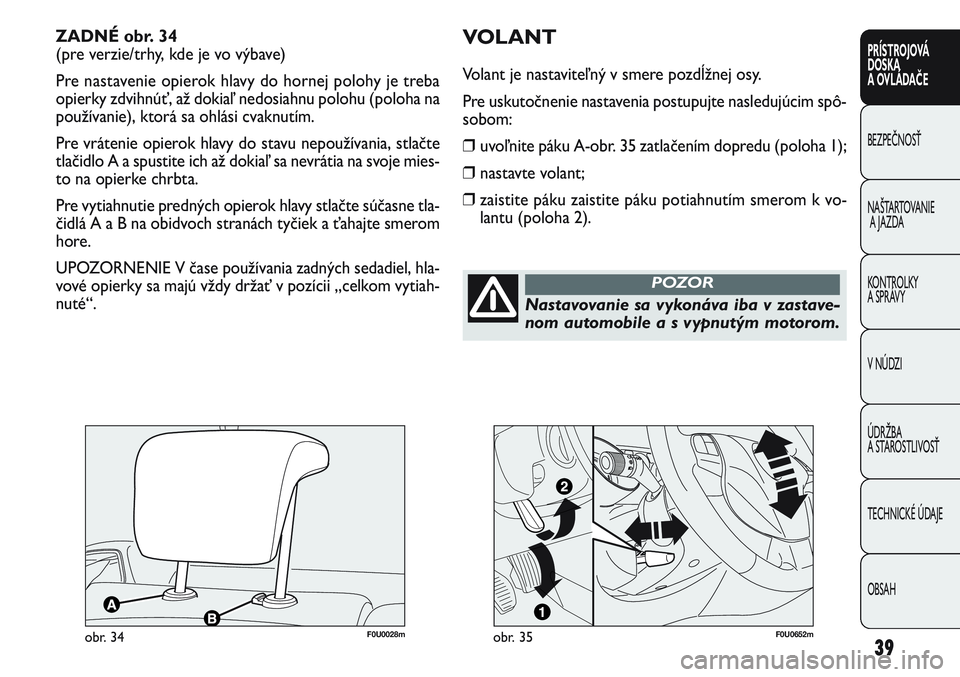

ZADNÉ obr. 34
(pre verzie/trhy, kde je vo výbave)
Pre nastavenie opierok hlavy do hornej polohy je treba
opierky zdvihnúť, až dokiaľ nedosiahnu polohu (poloha na
používanie), ktorá sa ohlási cvaknutím.
Pre vrátenie opierok hlavy do stavu nepoužívania, stlačte
tlačidlo A a spustite ich až dokiaľ sa nevrátia na svoje mies-
to na opierke chrbta.
Pre vytiahnutie predných opierok hlavy stlačte súčasne tla-
čidlá A a B na obidvoch stranách tyčiek a ťahajte smerom
hore.
UPOZORNENIE V čase používania zadných sedadiel, hla-
vové opierky sa majú vždy držať v pozícii „celkom vytiah-
nuté“.
Nastavovanie sa vykonáva iba v zastave-
nom automobile a s vypnutým motorom.
POZOR
VOLANT
Volant je nastaviteľný v smere pozdĺžnej osy.
Pre uskutočnenie nastavenia postupujte nasledujúcim spô-
sobom:
❒uvoľnite páku A-obr. 35 zatlačením dopredu (poloha 1);
❒nastavte volant;
❒zaistite páku zaistite páku potiahnutím smerom k vo-
lantu (poloha 2).
obr. 35F0U0652mobr. 34F0U0028m
39
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

43
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
obr. 40
VYHRIEVANIE A VENTILÁCIA
1. Horný pevný ofukovač – 2. Orientovateľné stredové ofukovače – 3. Pevné bočné ofukovače – 4. Orientovateľné boč-
né ofukovače – 5. Spodné ofukovače predných sedadiel – 6. Spodné ofukovače zadných sedadiel
F0U0653m

F0U0065mobr. 70
PREDNÁ OPIERKA RUKY
S ODKLADACÍM PRIESTOROM
(pre verzie/trhy, kde je vo výbave)
U niektorých verzií je medzi prednými sedadlami k dispo-
zícii opierka rúk A-obr. 69.
72
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0063mobr. 71
Pre uvedenie do normálnej užívacej polohy ho potlač sme-
rom dole, ako je uvedené na obrázku 69.
Stlačením tlačidla A-obr. 70 je možné zdvihnúť hornú časť
opierky, aby ste využili priestor B. Stlačením páčky C, je
možné posunúť opierku smerom dole, oproti svojej bež-
nej polohe používania.
DVEROVÉ PRIEHRADKY obr. 71
V obložení všetkých dverí sa nachádzajú priehradky
na uloženie predmetov / dokumentov a priestor na držiak
fliaš.
F0U0064mobr. 69

F0U0085mobr. 93F0U0086mobr. 94
Inicializačný postup:
❒pre spustenie systému manuálnym spôsobom úplne za-
tvorte okno;
❒po dosiahnutí horného bodu držte stlačené tlačidlo stú-
pania po dobu aspoň 1 sekundy.
ZADNÉ MANUÁLNE (5-dverové verzie) obr. 94
(pre verzie/trhy, podľa výbavy)
Pre otvorenie/zatvorenie okna otáčajte príslušnú kľučku.
Spustenie systému otvárania okien
Ako následok odpojenia batérie alebo prerušenia ochran-
nou poistkou je potrebné znovu spustiť fungovanie sys-
tému.
87
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Nevhodné použitie elektrického otvárania
okien môže byť nebezpečné. Pred a počas
pohybu sa stále uistite, či nie sú pasažieri vysta-
vení riziku úrazu spôsobeného ako priamo okna-
mi v pohybe, tak aj ťahanými osobnými pred-
metmi alebo ich nárazom. Pri vystúpení z vozidla
vytiahnite kľúč zo spínacej skrinky, aby sa pred-
išlo tomu, že neočakávané aktivovanie elektricky
ovládaných okien nepredstavujú nebezpečenstvo
pre toho, kto ostane vo vozidle.
POZOR

F0U0095mobr. 104
Ubezpečte sa, že opierka chrbta je správne upevnená na
oboch stranách, aby ste sa v prípade prudkého brzdenia
vyhli prípadom vystrelenia opierky chrbta smerom dopre-
du, čím by mohla spôsobiť zranenie pasažierov.
ODSTRÁNENIE KRYTU BATOŽINOVÉHO
PRIESTORU
Odstraňovanie krytu batožinového priestoru na jeho roz-
šírenie: uvoľniť horné konce A-obr. 105 dvoch tyčiek, vy-
vliecť očká z čapíkov, rozpojiť a otočiť kryt na mieste a
odpútať čapíky obr. 106 na boku. Vrátenie zadného sedadla na miesto obr. 104
Zdvihnite opierky chrbta tak, že ich zatlačíte dozadu, až
dokiaľ nepočujete cvaknutie zámku oboch upevňovacích
zariadení.
Spony bezpečnostných pásov nastavte smerom hore a za-
rovnajte sedadlo do polohy pre bežné používanie.
UPOZORNENIE Správne prichytenie operadla je zaistené
pri zmiznutí „červeného pásu“, ktorý sa nachádza na páč-
kach posunu operadla. Tento „červený pás“ upozorňuje na
nedostatočné prichytenie operadla. Pri návrate operadla
do polohy pre bežné používanie sa ubezpečte, že prebeh-
lo jej zachytenie, až dokiaľ nepočujete cvaknutie zámku.
92
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0097mobr. 105

95
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Činnosti vykonávajte iba na zastavenom
automobile. Nesprávne umiestnenie pod-
pornej tyčky by mohlo spôsobiť náhly pád krytu.
POZOR
F0U0103mobr. 111
Vykonávajte tieto úkony iba pri zastave-
nom vozidle.
POZOR
F0U0620mobr. 112
Nosič lyží/nosič batožiny
3-dverové verzie
Predné predpripravené háky sa nachádzajú v bodoch A-obr.
112.
Zadné predpripravené háky sa nachádzajú v bodoch B pod-
ľa pokynov (
O), umiestených na zadných bočných oknách.
5-dverové verzie
Predné predpripravené háky sa nachádzajú v bodoch A-obr.
112.
Zadné predpripravené háky sa nachádzajú v bodoch B pod-
ľa pokynov umiestených na hornej časti priestoru dverí.

F0U0115mobr. 132F0U0116mobr. 133
VŠEOBECNÉ UPOZORNENIA NA
POUŽÍVANIE BEZPEČNOSTNÝCH PÁSOV
Vodič je povinný rešpektovať (a požadovať dodržiavanie
pasažiermi v automobile) všetky miestne právne nariade-
nia, ktoré sa týkajú povinnosti a spôsobu použitia pásov.
Skôr ako sa vydáte na cestu, si vždy zapnite bezpečnost-
né pásy.
Používanie bezpečnostých pásov je potrebné aj pre tehotné
ženy: v prípade nárazu je nebezpečenstvo nižšie pre mat-
ku aj dieťa.
Je jasné, že tehotné ženy musia umiestniť spodnú časť pá-
su oveľa nižšie, tak aby prechádzal ponad pánvu a popod
brucho obr. 132.
128
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Pás nesmie byť skrútený. Horná časť mu-
sí prechádzať cez ramená a krížom pre-
chádzať hrudník. Spodná časť musí priliehať na
panvu obr. 133 a nie k bruchu pasažiera. Nepou-
žívajte zariadenia (pružiny, spony atď.), ktoré by
držali pásy odtiahnuté od tela cestujúceho.
POZOR
Na dosiahnutie maximálnej ochrany ne-
chávajte operadlo vo vzpriamenej polohe,
oprite si dobre chrbát a majte pás dobre prilie-
hajúci na trup a panvu. Pásy si zapínajte vždy, a to
predné ako aj zadné! Cestovanie bez zapnutých
bezpečnostných pásov zvyšuje riziko ťažkých po-
ranení alebo smrti v prípade zrážky.
POZOR
