2011 CITROEN DS5 stop start

001001002002003003004004 KOMFORT ÅPNINGER KONTROLL
UNDER KJØRINGKJØRING
28 Instrumentbord
29 Lamper
38 Indikatorer
42 Reguleringsknapper
43 Klokke
44Kjørecomputer
48Elektronisk nøkkel - fjernkontroll
56 Bagasjerommet
57 Alarm
59 El-vinduheiser
61 Cockpit-tak
63 Drivstofftank
64 Feilfyllingssperre (diesel)
68 Forseter
73 Bakseter
76Speil
77 Regulering av rattet
78 Innredning innvendig
82Innredning bagasjerom
83Tr e k a n t (oppbevaring)
84Varme og ventilasjon
86 Automatisk tosoneklimaanlegg
90 Avdugging - Avising av bakruten
94 Start-stopp av motor97Den elektriskeparkeringsbremsen105 Hjelp til star t i bakke106 Manuell girkasse107 Indikator for girskifte108Automatisk girkasse112 Styrt manuell 6-trinnsgirkasse116 Stop & Start119Varsel om ufrivillig kryssing
av veistriper120 Head-up display123 Hastighetsbegrenser125 Cruisekontroll127 Parkeringsassistanse129Ryggekamera

Elektronisk nøkkel: Nøkkelfri adgang og start
Dette systemet gjør det mulig å låse opp, låse
o
g starte bilen ved at du har nøkkelen på deg
og innenfor en bestemt sone.
48, 94

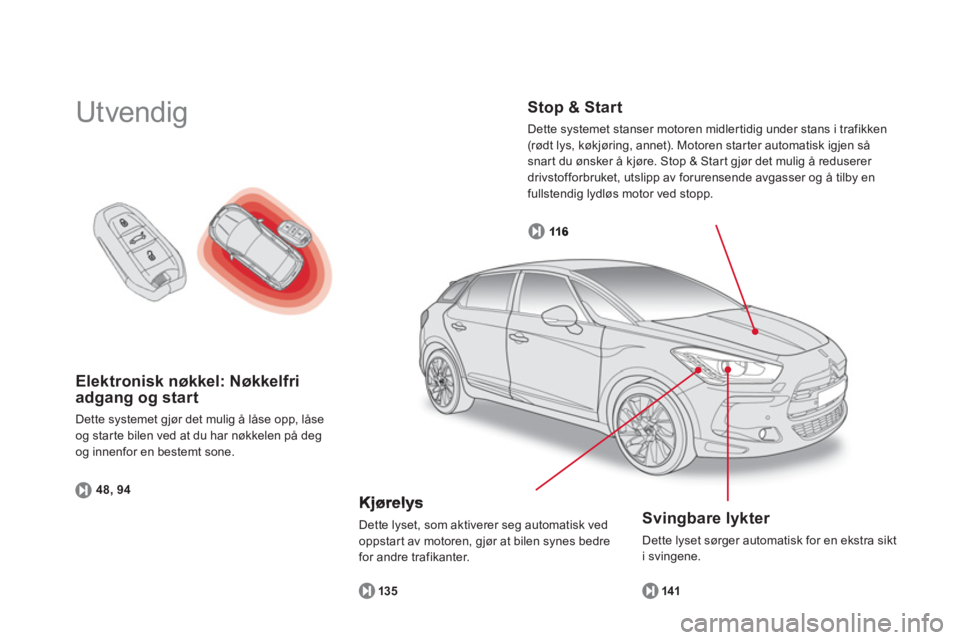

Utvendig

Stop & Start

Dette systemet stanser motoren midlertidig under stans i trafikken(rødt lys, køkjøring, annet). Motoren star ter automatisk igjen så
snart du ønsker å kjøre. Stop & Start gjør det mulig å reduserer
drivstofforbruket, utslipp av forurensende avgasser og å tilby en fullstendig lydløs motor ved stopp.
116

Svingbare lykter

Dette lyset sørger automatisk for en ekstra sikt
i svingene.
14
1

Kjørelys
Dette lyset, som aktiverer seg automatisk ved
oppstart av motoren, gjør at bilen synes bedre
for andre trafikanter.
135

Kontrollampen viser tilstanden til korresponderende funksjon.
Betjeningspanel
Åpning av drivstoffluke.

Åpning av bagasjerom. 63 57 Nø
ytralisering av alarm.
48, 56

Elektrisk parkeringsbrems aktiver t.
9
7
Oppstart/stopp ved trykk.
94

Nø
ytralisering av Stop & Star t.
117
Nø
ytralisering av
parkeringsassistanse.
128
Elektrisk barnesikring.
161


Nøytralisering av CDS/ASR-systemet.
169


Aktivering Automatiske fjernlys.
137
119

Aktivering av varsel om ufrivilligkryssing av veistriper.
5
5

Låsing/opplåsing av kupeen.

14 . Vindusheisbetjening/elektrisk barnesikring/sentrallås.
15. Betjening for eMyWay.
16.Girspak.
17. Betjening av oppvarming/klimaanlegg.
18
. Bilradio.
19.Nødlys
20.Multifunksjonsdisplay. 21. Justerbare midtdyser med deksel. 22.Klokke23.Tenningslås og start med knappen START/STOP.
24.Avlesing elektronisk nøkkel.
25. Betjening av vindusvisker/vindusspyler/kjørecomputer.
26. Radiobetjening ved rattet.

Fører plassen
1.
Betjening for åpning av panser. 2.
Høyderegulering av frontlykter.3.
Justerbare sidedyser med deksel. 4.
Avisingsdyser vinduer i dører foran.5.
Avisingsdyser små sidevinduer.
6
.Head-up display.7. Avisingsdyse frontrute. 8.Kollisjonspute passasjerplass. 9.
Hanskerom/Nøytralisering inne i bilen avkollisjonspute passasjerside. 10.12 V- tilbehørskontakt. 11.
Betjening vindusheiser bak.12.Armlene i midten med oppbevaringsrom.
Kontakt USB/Jack 13.Elektrisk parkeringsbrems.
27. Kollisjonspute fører.
Horn. 28. Betjeninger cruisekontroll/hastighetsbegrenser.29.
Betjeningspanel (se foregående side).
30.
Regulering av utvendige speil.31.Betjening av lys og blinklys. 32.
Instrumentbord. 33.
Lamper sikkerhetsbelter og kollisjonsputer. 34.Taklys.35.Betjeninger for visning i head-up display.36.Betjeninger til solgardin cockpit-tak.37.
CITROËN lokalisert nødopprigning -
CITROËN lokalisert assistanseopprigning.

23Oversikt over bilen
Kjøre trygt


Stop & Start


Motoren skifter til STOP-modus
116
Lampen "ECO"tennes i instrumentbordet og motoren stanser, med en elektronisk styrt manuellgirkasseog før hastigheten kommer
opp i 8 km/t, trå inn bremsepedalen eller sett
girvelgeren i posisjon N. I visse spesielle tilfeller, kan STOP-modus
være utilgjengelig; lampen "ECO"blinker inoen sekunder og slukker.
Motoren skifter til START-modus
Nøytralisering/Reaktivering
117
11
7
Systemet reaktiverer seg automatiskved hver oppstar t med knappenSTA R T/STOP.

Før påfylling av drivstoff eller før ethvert inngrep under panseret; slåsystematisk av tenningen med knappen STA R T/STOP. Lam
pen "ECO"
slukker og motoren starter igjen, med en elektronisk
styr t manuell girkasse :
- med
girvelgeren i posisjon Aeller M
, slipp bremsepedalen.
- eller med girvelgeren i posisjon N
og bremsepedalen sluppet, sett girvelgereni posisjon A
eller M,- eller sett bilen i revers.
I visse spesielle tilfeller, kan STA R T- m o d u sutløse seg automatisk; lampen "ECO"blinker inoen sekunder og slukker. Du kan til enhver tid nø
ytralisere systemet ved
å trykke på betjeningen "ECO OFF
"; lampen på
tasten tennes.
Indikator for skifte av girtrinn
107

Systemet kan eventuelt be deg om å skifte til et høyere girtrinn.

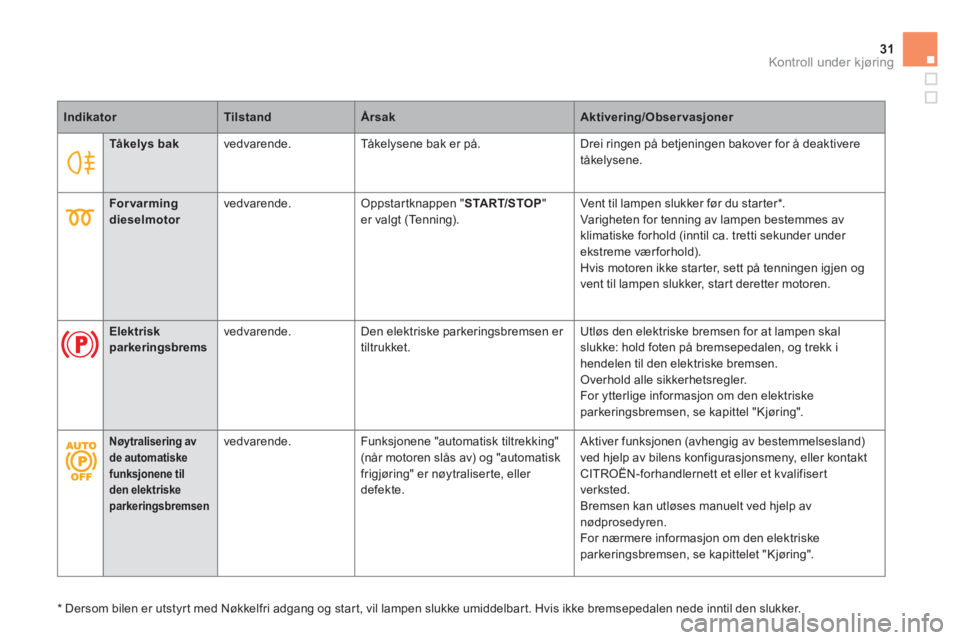

31Kontroll under kjøring



Tåkelys bak

vedvarende. Tå ke lysene bak er på. Drei ringen på betjeningen bakover for å deaktivere
tåkelysene.
IndikatorTilstandÅrsakAktivering/Observasjoner



Forvarmingdieselmotor

vedvarende. Oppstartknappen "STA R T/STOP"er valgt (Tenning). Vent til lampen slukker før du starter *
.
Var igheten for tenning av lampen bestemmes av
klimatiske forhold (inntil ca. tretti sekunder under ekstreme vær forhold).
Hvis motoren ikke star ter, sett på tenningen igjen og
vent til lampen slukker, start deretter motoren.

Elektriskparkeringsbrems

vedvarende. Den elektriske parkeringsbremsen er
tiltrukket. Utløs den elektriske bremsen for at lampen skal slukke: hold foten på bremsepedalen, og trekk i hendelen til den elektriske bremsen.
Overhold alle sikkerhetsregler.
For ytterlige informasjon om den elektriske parkeringsbremsen, se kapittel "Kjøring".


Nøytralisering avde automatiske funksjonene tilden elektriskeparkeringsbremsen


vedvarende. Funksjonene "automatisk tiltrekking" (når motoren slås av) og "automatisk
frigjøring" er nøytraliser te, eller defekte.
Aktiver funksjonen (avhengig av bestemmelsesland)ved hjelp av bilens konfigurasjonsmeny, eller kontakt CITROËN-forhandlernett et eller et kvalifisert
verksted.
Bremsen kan utløses manuelt ved hjelp avnødprosedyren.
For nærmere in
formasjon om den elektriskeparkeringsbremsen, se kapittelet "Kjøring".

*
Dersom bilen er utst
yr t med Nøkkelfri adgang og start, vil lampen slukke umiddelbart. Hvis ikke bremsepedalen nede inntil den slukker.

IndikatorTilstandÅrsakAktivering/Observasjoner



Automatisk
visking
vedvarende. Betjeningen til vindusviskeren trykkes
nedover.
Automatisk visking foran er aktiver t.
For å deaktivere automatisk viskin
g, trykk betjeningennedover eller sett vindusviskerbetjeningen på en
annen posisjon.



Kollisjonsputesystemetpå passasjerplassenvedvarende i displayetfor lampene til sikkerhetsbeltet og
kollisjonsputen på
passasjersiden foran.
Betjeningen som sitter i hanskerommet, er aktiver t i posisjon "ON".Kollisjonspute på passasjersiden er aktivert.
Du må da ikke installere barnesetet med"ryggen i kjøreretning" på denne plassen.
Sett betjeningen i posisjon "OFF"for å nøytralisere
kollisjonsputen på passasjersiden. Du kan da installere et barnesete med "ryggen ikjøreretning" på denne plassen.


Stop & Startvedvarende. Bilen er stanset (rødt lys,
køkjøring, ...), og Stop & Start-systemet har satt motoren i STOP-modus fordi bilen har stanset. Så snart du ønsker å k
jøre igjen, slukker lampen og motoren starter automatisk i START-modus.
blinker i noen sekunder, og deretter slukker. ST
OP-modus er midlertidig ikke
tilgjengelig. eller START-modus har utløst seg automatisk. Se o
gså kapittel "Kjøring - § Stop & Star t" for spesielle
tilfeller for STOP-modus og START-modus.

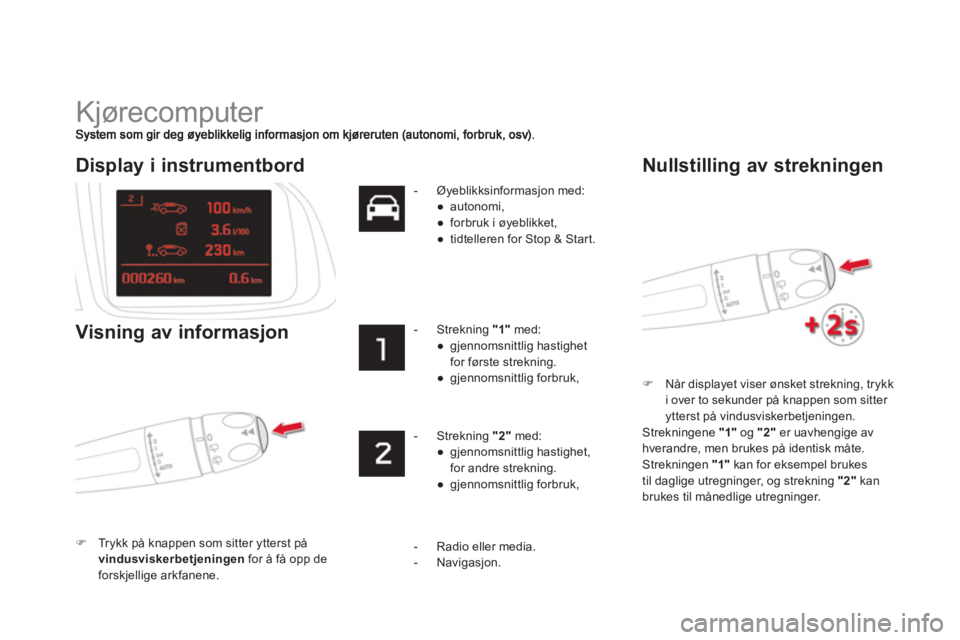

Kjørecomputer
)Når displayet viser ønsket strekning, trykk
i over to sekunder på knappen som sitter
ytterst på vindusviskerbetjeningen.

Strekningene "1"og "2"er uavhengige avhverandre, men brukes på identisk måte.
Strekningen "1"kan for eksempel brukes
til daglige utregninger, og strekning "2"
kan
brukes til månedlige utregninger.

Display i instrumentbord
Visning av informasjon
)Trykk på knappen som sitter ytterst på
vindusviskerbetjeningen
for å få opp de
forskjellige arkfanene.-
Øyeblikksinformasjon med:
●
autonomi,
●
forbruk i øyeblikket,
●
tidtelleren for Stop & Start.


-
Strekning "1"
med:
●
gjennomsnittlig hastighet for første strekning.
●
gjennomsnittlig forbruk,
-
Strekning "2"med:
●
gjennomsnittlig hastighet, for andre strekning.
●
gjennomsnittlig forbruk,


Nullstilling av strekningen
- Radio eller media.
- Navigasjon.
