2011 CITROEN DS3 stop start

Borttagning av is och imma fram
Med värme-/
ventilationssystemet
)Ställ temperatur- och luftflödesreglagen i läget som märkts särskilt för funktionen. )Ställ reglaget för intag av luft i läge "Friskluftsintag" (manuellt reglage som
flyttas åt höger eller elmanövrerat reglage med släckt indikeringslampa).)Ställ reglaget för luftfördelning i läget"Vindruta".
Dessa s
ymboler på panelen indikerar reglagelägena som används för att snabbt ta bort imma och is från vindrutan och sidorutorna.


Med manuell
luftkonditionerin
g
) Ställ temperatur- och luftflödesreglagen iläget som märkts särskilt för funktionen.)
Ställ reglaget för intag av luft i läge"Friskluftsintag" (manuellt reglage somflyttas åt höger eller elmanövrerat reglage
med släckt indikeringslampa). ) Ställ reglaget för luftfördelning i läget "Vindruta". )
Starta luftkonditioneringen genom att
trycka på knapp "A/C". Den gröna
indikeringslampan tänds.


Så länge funktionerna bor ttagning av imma, luftkonditionering och kupéfläkt är aktiva kan STOP-läget inte aktiverasi Stop & Star t-systemet.

71Komfor t

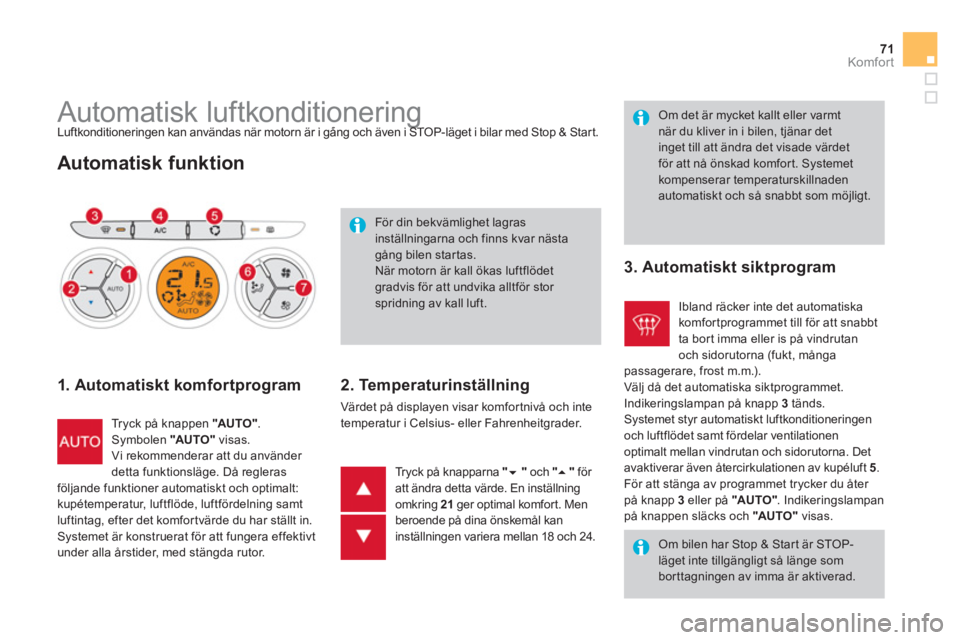

Automatisk luftkonditionering
Luftkonditioneringen kan användas när motorn är i gång och även i STOP-läget i bilar med Stop & Start. gg


Automatisk funktion


1. Automatiskt komfortprogram
Tryck på knappen "AUTO".Symbolen "AUTO"
visas.Vi rekommenderar att du använder
detta funktionsläge. Då regleras följande funktioner automatiskt och optimalt:
kupétemperatur, luftflöde, luftfördelning samt
luftintag, efter det komfortvärde du har ställt in.
Systemet är konstruerat för att fungera effektivt
under alla årstider, med stängda rutor.
För din bekvämlighet lagras inställningarna och finns kvar nästa gång bilen star tas. När motorn är kall ökas luftflödet gradvis för att undvika alltför stor spridning av kall luft.
2. Temperaturinställning
Värdet på displayen visar komfor tnivå och inte
temperatur i Celsius- eller Fahrenheitgrader.
Om det är mycket kallt eller varmtnär du kliver in i bilen, tjänar det inget till att ändra det visade värdetför att nå önskad komfort. Systemet kompenserar temperaturskillnaden automatiskt och så snabbt som möjligt.
Tr
yck på knapparna " "
och " "
för
att ändra detta värde. En inställning
omkring 21
ger optimal komfort. Men
beroende på dina önskemål kan
inst
ällningen variera mellan 18 och 24.

3. Automatiskt siktprogram
Ibland räcker inte det automatiska
komfortprogrammet till för att snabbt
ta bor t imma eller is på vindrutan
och sidorutorna
(fukt, många
passagerare, frost m.m.).
Välj då det automatiska siktprogrammet.Indikeringslampan på knapp 3tänds.
Systemet styr automatiskt luftkonditioneringen och luftflödet samt fördelar ventilationen optimalt mellan vindrutan och sidorutorna. Det
avaktiverar även återcirkulationen av kupéluft 5. För att stänga av programmet trycker du åter på knapp 3eller på "AUTO"
. Indikeringslampan på knappen släcks och "AUTO"visas.

Om bilen har Stop & Start är STOP-läget inte tillgängligt så länge somborttagningen av imma är aktiverad.

Indikeringen sker genom att takbelysningen
tänds och blinkersljusen blinkar inågra sekunder.
Lokalisering av bilen
)
Tryck på det stängda hänglåsetför att lokalisera den låsta bilen
på en parkeringsplats.
Stöldskydd
Elektronisk startspärr

Nyckeln innehåller ett elektroniskt chip som har en speciell kod. När tändningen slås på måste
denna kod kännas igen för att du ska kunnastarta bilen.
Den elektroniska star tspärren låser
motorst
yrsystemet några ögonblick efter att
tändningen stängts av och hindrar star t av
motorn.
I händelse av en
funktionsstörningvarnas du genom att dennakontrollampa tänds, en ljudsignal hörs och ett
meddelande visas på multifunktionsdisplayen.
I
så fall startar inte bilen. Kontakta snabbt enCITROËN-verkstad.

- L
äge 1: Stopp

- Läge 2: Tändning

- Läge 3: Start
Tändlås

91Öppna och stänga

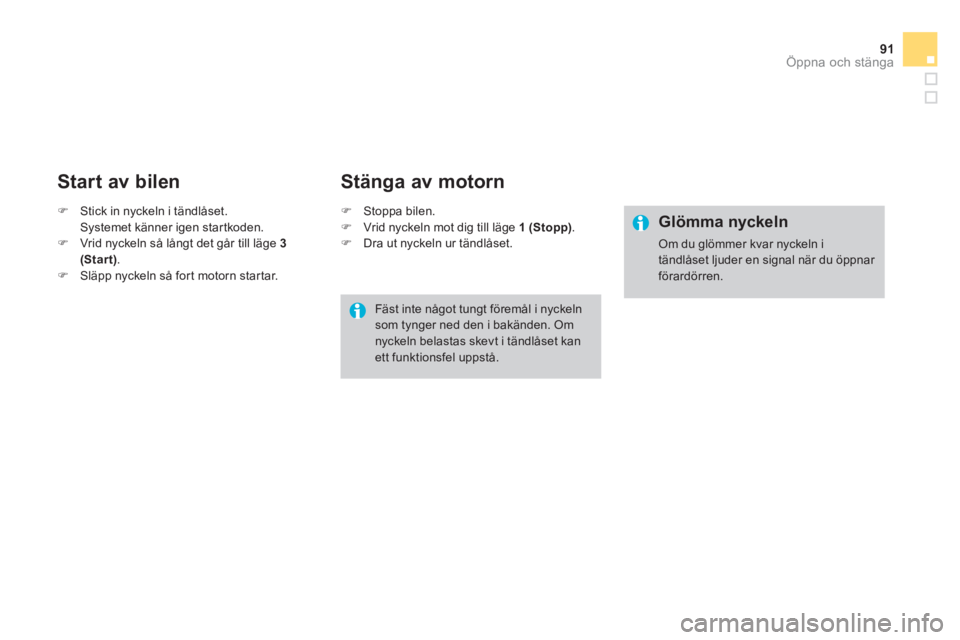

Start av bilen
)Stick in nyckeln i tändlåset.
Systemet känner igen startkoden. )Vrid nyckeln så långt det går till läge 3(Start).)Släpp nyckeln så for t motorn star tar.
) Stoppa bilen. )
Vrid nyckeln mot dig till läge 1 (Stopp).)
Dra ut nyckeln ur tändlåset.
Stänga av motorn
Fäst inte något tungt föremål i nyckeln som tynger ned den i bakänden. Om nyckeln belastas skevt i tändlåset kanett funktionsfel uppstå.


Glömma nyckeln
Om du glömmer kvar nyckeln itändlåset ljuder en signal när du öppnar förardörren.

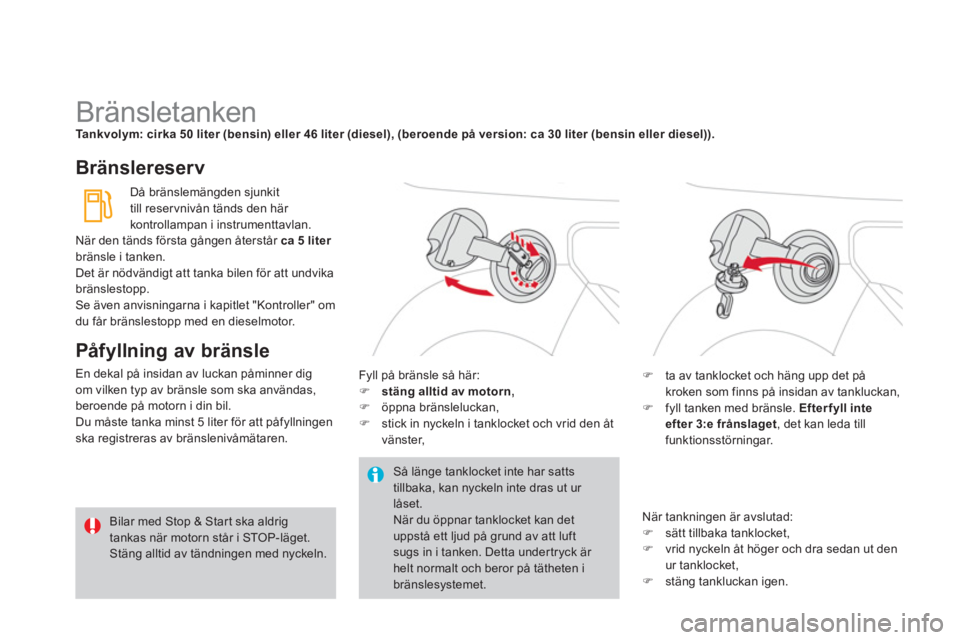

Bränsletanken Tankvolym: cirka 50 liter (bensin) eller 46 liter (diesel), (beroende på version: ca 30 liter (bensin eller diesel)).
Bränslereserv
Påf
yllning av bränsle
En dekal på insidan av luckan påminner dig
om vilken typ av bränsle som ska användas,
beroende på motorn i din bil.
Du måste tanka minst 5 liter för att påf
yllningen
ska registreras av bränslenivåmätaren.
Så länge tanklocket inte har sattstillbaka, kan nyckeln inte dras ut ur låset. När du öppnar tanklocket kan detuppstå ett ljud på grund av att luft sugs in i tanken. Detta under tryck är helt normalt och beror på tätheten ibränslesystemet. F
yll på bränsle så här:)stäng alltid av motorn,)
öppna bränsleluckan, )
stick in nyckeln i tanklocket och vrid den åt
vänster,
)ta av tanklocket och häng upp det på
kroken som finns på insidan av tankluckan,)fyll tanken med bränsle. Efterfyll inte
efter 3:e frånslaget, det kan leda till
funktionsstörnin
gar.

När tankningen är avslutad:)sätt tillbaka tanklocket,)vrid nyckeln åt höger och dra sedan ut den
ur tanklocket,
)stäng tankluckan igen. Då bränslemän
gden sjunkit
till reservnivån tänds den här kontrollampan i instrumenttavlan.
När den tänds första gången återstår ca 5 literbränsle i tanken.
Det är nödvändigt att tanka bilen för att undvika
bränslestopp.
Se även anvisningarna i kapitlet "Kontroller" om
du får bränslestopp med en dieselmotor.
Bilar med Stop & Start ska aldrigtankas när motorn står i STOP-läget. Stäng alltid av tändningen med nyckeln.

Stop & Start Stop & Start-systemet ställer tillfälligt motorn i viloläge - STOP-läge - när du stannar bilen (rödljus, köbildning etc.) Motorn star tar automatiskt igen -STA R T- l äget - när du vill köra iväg. Omstarten sker momentant, snabbt och tyst.
Stop & Star t lämpar si
g per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser och sänker ljudnivån, eftersom bilen blir helt tyst när den står stilla.
Funk tion
Motorn ställer sig i STOP-läge
För att öka komforten vid parkeringsmanövrer aktiveras inteSTOP-läget på några sekunder efter attbackväxeln har lagts ur. STOP-läget påverkar inte bilensfunktioner, som t.ex. bromsning, servostyrning etc.
Ta n k a a l d r ig bilen när motorn står i STOP-läget. Stäng alltid av tändningenmed nyckeln. Kontrollampan "ECO"
t
änds i instrumenttavlan och motorn ställer
sig i viloläge:
- med en manuell växellåda: när du ställer
växelspaken i neutralläget och släpper upp kopplingspedalen, i en hastighet under
20 km/tim,
En tidräknare håller reda på hur
lån
g sammanlagd tid som bilenstått i STOP-läget under färden.
Den nollställs varje gång du slår
till tändningen med nyckeln. STOP-lä
get aktiveras inte om:


- förardörren är öppen,

- förarens säkerhetsbälte är lossat,

- bilen inte har kört fortare än 10 km/tim sedan den senaste star ten med nyckel,

- värmekomfor ten i kupén gör det nödvändigt,

- borttagningen av imma är aktiverad,

- vissa villkor (batteriladdning,motortemperatur, bromsservo,
utetemperatur...) inte är uppfyllda, som
krävs för att bibehålla systemets funktioner.


Särskilda fall när STOP-läget inte
kan kopplas in
Kontrollampan "ECO"
blinkar i någrasekunder och slocknar sedan.
Detta funktionssätt är helt normalt.

167
Körning

Motorn ställer sig i START-läge
Kontrollampan "ECO"
släcks och
motorn star tar igen:


-
med en manuell växellåda:
när du
trampar ned kopplingspedalen helt.
Särskilda fall: automatiskaktivering av START-läget
Om urkopplingen görs i STOP-läget startar motorn direkt. Du kan när som helst tr
ycka på reglaget
"ECO OFF
" för att koppla ur systemet.
Det indikeras genom att reglagets
indikeringslampa tänds, åtföljt av ett
meddelande på displayen.

Urkoppling

Av säkerhetsskäl eller för högre komfortaktiveras START-läget automatiskt när:
- du öppnar förardörren,
- du lossar förarens säkerhetsbälte,
- hasti
gheten överstiger 25 km/tim med en
manuell växellåda,
- vissa punktvisa förhållanden
(batteriladdning, motor temperatur, bromsservo, reglering av luftkonditionering...) så kräver för att
tillgodose styrningen av systemet eller bilen.
Kontrollampan
"ECO"
blinkar i några sekunder och slocknar sedan.
Detta funktionssätt är helt normalt.
Om en bil med manuell växellåda står i STOP-läget och du lägger i en växel utan att ha trampat ur ordentligt, visasett meddelande där du uppmanas atttrampa ned kopplingspedalen igen för att motorn ska starta.

Systemet återaktiveras automatiskt varje gång som motorn star tas mednyckeln.
Återinkoppling
Det här systemet kräver ett batteri medspeciella egenskaper och specifikationer (tekniska data finns att hämta på din CITROËN-
verkstad eller en annan kvalificerad verkstad.
Vid montering av ett batteri som inte
rekommenderas av CITROËN kan det uppstå
funktionsfel i s
ystemet. Om ett funktionsfel skulle uppstå i systemetblinkar indikeringslampan på reglaget
"ECO OFF"
och tänds sedan med fast sken.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad göra en kontroll.
Om ett funktionsfel uppstår när motorn står i
STOP-läget kan bilen få motorstopp. I så fall
måste du stänga av tändningen och star ta igen
med nyckeln.

Funktionsfel
Underhåll

Koppla ur Stop & Star t-systemetföre alla åtgärder i motorrummet för att undvika alla skaderisker som är kopplade till en automatisk inkoppling av STA R T- l äget.

Stop & Start-systemet bygger påmycket avancerad teknik. Alla ingrepp
kräver expertkunskaper, vilket dinCITROËN-verkstad eller en annan kvalificerad verkstad kan tillhandahålla. Tr
yck en gång till på reglaget " ECO OFF".Systemet är på nytt aktivt, vilket indikeras genom att indikeringslampan på reglaget släcks, åtföljt av ett meddelande på displayen.
