2011 CITROEN C4 display

1
29












INSTRUMENTTAVLA MED FÄRGVAL OCH BILRADIO



1.
Varvräknare (x 1 000 v/min eller rpm).

2.
Indikator för växelbyte i den manu-
ella växellådan eller växelspaks- och
växelläge i den elstyrda manuella
växellådan eller automatlådan

3.
Analog hastighetsmätare (km/tim
eller mph).

4.
Inställningar på farthållare eller fart-
begränsare

5.
Digital hastighetsindikator (km/tim
eller mph).

A.
FÄRG i mätare: ställ in mätarnas
bakgrundsfärg själv.

B.
FÄRG i displayer: ställ in displayer-
nas bakgrundsfärg själv.

C.
Belysningsreostat (disponibel i natt-
läge).

D.
Påminnelse om nästa servicetillfälle.

Nollställning av serviceindikatorn eller
trippmätaren.



6.
Oljenivåindikator.

7.
Serviceindikator
(km eller miles) och därefter
kilometerräknare.
Följande funktioner visas efter var-
andra när tändningen slås på.
Indikator för belysningsreostatens
nivå (när den ställs in).

8.
Trippmätare (km eller miles).

9.
Bränslemätare och tillhörande var-
ningslampa för låg bränslenivå.

10.
Räckvidd (km eller miles).

Knappreglage

1
30
INSTRUMENTTAVLA MED FÄRGVAL OCH NAVIGATIONSSYSTEM


1.
Varvräknare (x 1 000 v/min eller rpm).

2.

Indikator för växelbyte i den manuella
växellådan eller växelspaks- och
växelläge i den manuella elstyrda
växellådan eller automatlådan.

3.
Hastighetsindikator (km/tim eller
miles).

Mätare och displayer


4.
Central färgdisplay i kombination
med navigationssystem.

5.
Bränslemätare och tillhörande var-
ningslampa för låg bränslenivå.

6.
Trippmätare (km eller miles).

7.

Servicenyckel (om servicetillfället är
nära förestående eller har passerats),
kilometerräknare.
(km eller miles)


A.
FÄRG i mätare: ställ in mätarnas
bakgrundsfärg själv.

B.
FÄRG i displayer: ställ in displayernas
bakgrundsfärg själv.

C.
Belysningsreostat (disponibel i natt-
läge).

D.
Start av en manuell test (kontroll-
procedur för status på funktioner
och visning av fordonets varnings-
journal).
Nollställning av serviceindikatorn eller
trippmätaren.

Knappreglage

1
INSTRUMENTTAVLAN
31


1.
Farthållarens och fartbegränsarens
inställningar.

2.
Oljenivåindikator.
Påminnelse om nästa servicetillfälle.
Funktionerna visas efter varandra
när tändningen slås på, efter väl-
komstsekvensen och före visningen
av de aktiva funktioner som är till-
gängliga.
Varnings- eller informationsmeddelanden
kan tillfälligt visas.

Central färgdisplay i kombination med
navigationssystemet
Varvräknare
Om motorns varvtal närmar sig det
maximala, visas indikeringarna i rött
och blinkar som en uppmaning att växla
upp. En vridning på reglaget, som sitter till
vänster om ratten, möjliggör val av per-
manent visning av tillgängliga aktiva
funktioner (färddator, navigation).

1
INSTRUMENTTAVLAN
32
Kontrollampor
Visuella indikeringar som informerar föraren om en avvikelse uppstår (varnings-
lampa) eller ett system aktiveras (kontrollampa som indikerar ur-/inkoppling).

När tändningen slås till
Vissa varningslampor lyser i några sekunder vid påslagning av tändningen.
Dessa lampor bör slockna så fort motorn startar.
Om någon lampa fortsätter att lysa måste du slå upp och läsa om dess funktion
innan du börjar köra.

Tillhörande varningar
Då vissa lampor lyser med fast sken eller blinkar kan de åtföljas av en ljudsignal
och ett meddelande på multifunktionsdisplayen eller på den centrala färgdisplayen
som är kopplad till navigationssystemet.

Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder
det att en avvikelse uppstått, som kräver en åtgärd från förarens sida.
Kontrollampan tänds på instrumenttavlan eller visas i den centrala färgdisplayen,
som används tillsammans med navigationssystemet. Om din bil har en display åtföljs
varningslampan alltid av ett kom-
pletterande meddelande, som
hjälper dig att identifi era felet.
Tveka inte att kontakta din
CITROËN-verkstad eller en annan
kvalifi cerad verkstad om problem
uppstår.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer




STOP




Fast sken, ensam
eller tillsammans
med en annan
varningslampa, åtföljs
av en ljudsignal och
ett meddelande på
displayen.
Lampan indikerar en allvarlig
avvikelse i bromssystemet,
servostyrningen,
motoroljesystemet,
kylsystemet eller ett punkterat
hjul. Stanna bilen så fort detta kan ske på ett
säkert sätt eftersom motorn riskerar att
stanna under färd.
Parkera bilen, slå ifrån tändningen och
kontakta en CITROËN-verkstad eller en
annan kvalifi cerad verkstad.



Maximal
kylvätsketemperatur



Fast rött sken. Temperaturen i kylsystemet är
för hög.
Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov
på kylarvätska.
Vänd dig till en CITROËN-verkstad eller en
annan kvalifi cerad verkstad om problemet
kvarstår.

1
INSTRUMENTTAVLAN
35

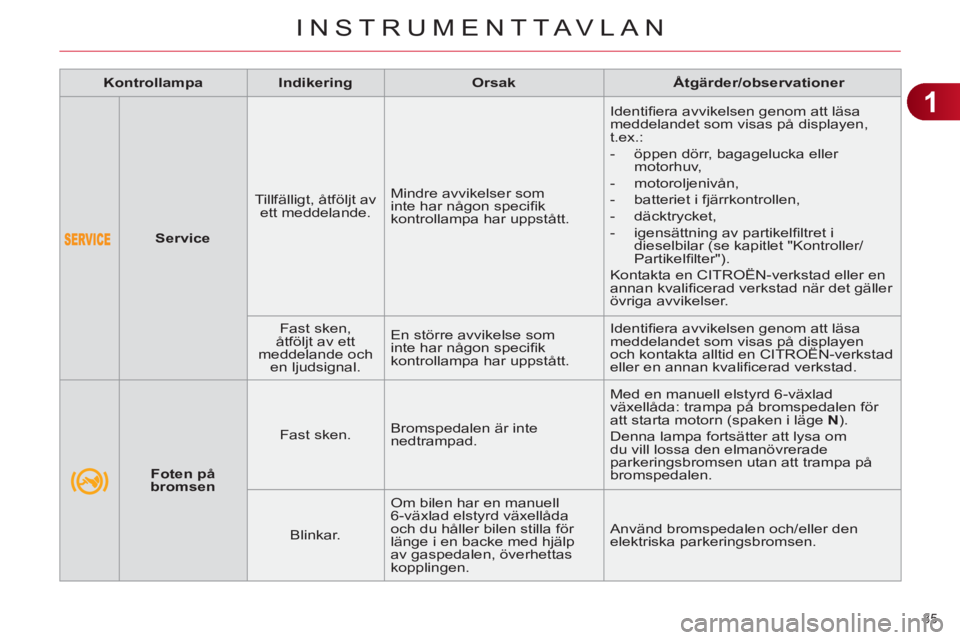

Service


Tillfälligt, åtföljt av
ett meddelande. Mindre avvikelser som
inte har någon specifi k
kontrollampa har uppstått. Identifi era avvikelsen genom att läsa
meddelandet som visas på displayen,
t.ex.:


- öppen dörr, bagagelucka eller
motorhuv,

- motoroljenivån,

- batteriet i fjärrkontrollen,

- däcktrycket,

- igensättning av partikelfi ltret i
dieselbilar (se kapitlet "Kontroller/
Partikelfi lter").
Kontakta en CITROËN-verkstad eller en
annan kvalifi cerad verkstad när det gäller
övriga avvikelser.

Fast sken,
åtföljt av ett
meddelande och
en ljudsignal. En större avvikelse som
inte har någon specifi k
kontrollampa har uppstått. Identifi era avvikelsen genom att läsa
meddelandet som visas på displayen
och kontakta alltid en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Foten på
bromsen


Fast sken. Bromspedalen är inte
nedtrampad. Med en manuell elstyrd 6-växlad
växellåda: trampa på bromspedalen för
att starta motorn (spaken i läge N
).
Denna lampa fortsätter att lysa om
du vill lossa den elmanövrerade
parkeringsbromsen utan att trampa på
bromspedalen.

Blinkar. Om bilen har en manuell
6-växlad elstyrd växellåda
och du håller bilen stilla för
länge i en backe med hjälp
av gaspedalen, överhettas
kopplingen. Använd bromspedalen och/eller den
elektriska parkeringsbromsen.

1
INSTRUMENTTAVLAN
39










Lampor som indikerar tillslag
Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.
Den kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer




Blinkers,
vänster


Blinkar med
ljudsignal. Belysningsreglaget förs
nedåt.


Blinkers,
höger


Blinkar med
ljudsignal. Belysningsreglaget förs
uppåt.


Varningsblinkers



Blinkar med
summer. Reglaget på
instrumentbrädan för
varningsblinkers aktiveras. Vänster och höger blinkers samt
tillhörande kontrollampor blinkar
samtidigt.


Positionsljus


Fast sken. Belysningsreglaget är ställt på
"Positionsljus".


Halvljus


Fast sken. Belysningsreglaget står i läget
"Halvljus".


Helljus


Fast sken. Belysningsreglaget dras mot
dig. Dra i reglaget för att återgå till halvljus.


Dimstrålkastare
fram

Fast sken. Dimstrålkastarna fram är
aktiverade. Vrid ringen på reglaget bakåt två gånger
för att avaktivera dimstrålkastarna.


Dimljus bak


Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att
avaktivera dimljusen.

1
41

Krockkudde på
passagerarsidan


Fast sken i
displayen med
indikeringslampor
för
bältespåminnare
och
passagerarens
frontkrockkudde. Reglaget som sitter i
handskfacket har ställts i
läget "ON"
.
Frampassagerarens
krockkudde är aktiverad.
I det här fallet får du inte
installera en bakåtvänd
bilbarnstol. Ställ reglaget i läget " OFF
" om du
vill koppla ur frampassagerarens
krockkudde.
I det här fallet går det bra att installera en
bakåtvänd barnstol.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer




Stop & Start


Fast sken. Stop & Start-systemet har
ställt motorn i STOP-läge
efter att bilen har stannat
(rödljus, köbildning etc.) Kontrollampan släcks och motorn startar
automatiskt igen i START-läget, när du
vill köra iväg.

Blinkar några
sekunder och
släcks sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras
automatiskt. Se kapitlet "Körning - Stop & Start" för
särskild information om STOP- och
START-läget.


Parkeringsplatssensor



Fast sken. Funktionen för uppmätning av
lediga P-platser har valts. För att aktivera en mätning, ska
blinkersljuset på parkeringssidan
aktiveras och hastigheten får inte
överstiga 20 km/tim. Ett meddelande
visas när mätningen är avslutad.

Automatisk
torkning


Fast sken. Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan
är aktiverad.


Belysningsreostat



Fast sken. Belysningsreostaten håller på
att ställas in. Du kan ställa in belysningsnivån på
förarplatsen mellan 1 och 16.

1
INSTRUMENTTAVLAN
42

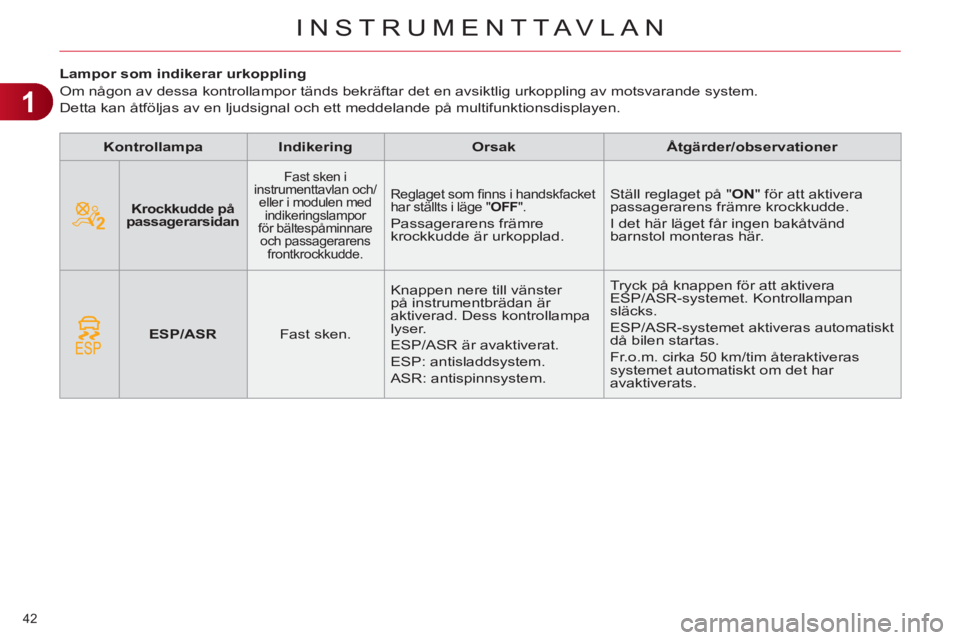

Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Krockkudde på
passagerarsidan




Fast sken i
instrumenttavlan och/
eller i modulen med
indikeringslampor
för bältespåminnare
och passagerarens
frontkrockkudde.

Reglaget som fi nns i handskfacket
har ställts i läge " OFF
".

Passagerarens främre
krockkudde är urkopplad. Ställ reglaget på " ON
" för att aktivera
passagerarens främre krockkudde.
I det här läget får ingen bakåtvänd
barnstol monteras här.


ESP/ASR


Fast sken. Knappen nere till vänster
på instrumentbrädan är
aktiverad. Dess kontrollampa
lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera
ESP/ASR-systemet. Kontrollampan
släcks.
ESP/ASR-systemet aktiveras automatiskt
då bilen startas.
Fr.o.m. cirka 50 km/tim återaktiveras
systemet automatiskt om det har
avaktiverats.
