Kontroll under kjøring
18

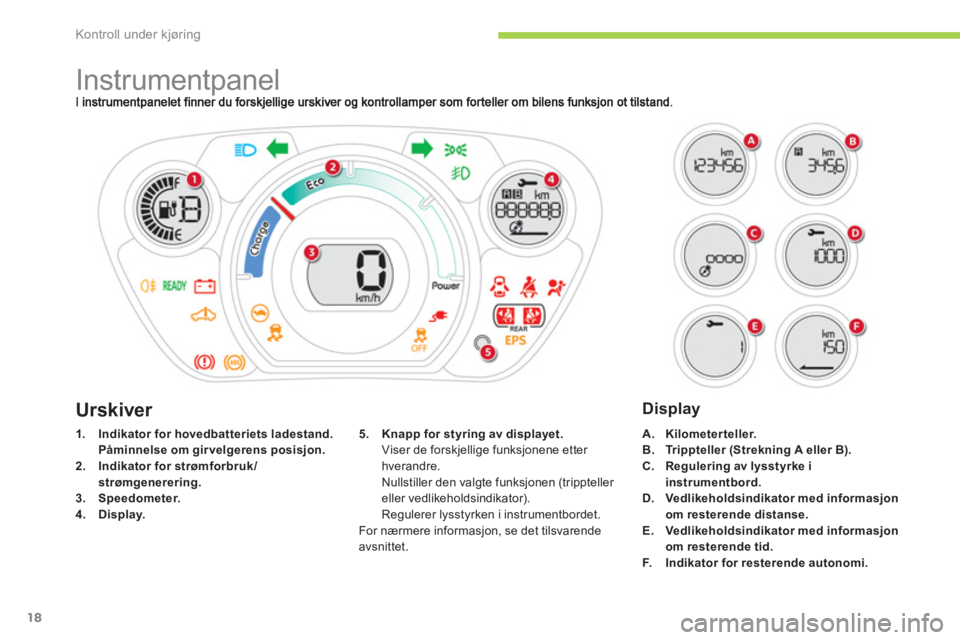

Instrumentpanel
1.Indikator for hovedbatteriets ladestand.
Påminnelse om girvelgerens posisjon.2.Indikator for strømforbruk/
strømgenerering.3. Speedometer.4.Display.
A.Kilometerteller.B.Trippteller (Strekning A eller B).C.Regulering av lysstyrke iinstrumentbord.D. Vedlikeholdsindikator med informasjon
om resterende distanse.E.Vedlikeholdsindikator med informasjon
om resterende tid.F.Indikator for resterende autonomi.
5.Knapp for styring av displayet. Viser de forskjellige funksjonene etter
hverandre.
Nullstiller den valgte funksjonen (trippteller eller vedlikeholdsindikator).
Regulerer lysstyrken i instrumentbordet.
For nærmere informasjon, se det tilsvarende avsnittet.
Urskiver

Display

1
!
Kontroll under kjøring
19
Lamper
Visuelle symboler som informerer føreren
om at et system er i funksjon (kontrollamper
for funksjon og nøytralisering) eller at det har
oppstått en uregelmessighet (varsellampe).

Når tenningen settes på

Noen varsellamper lyser i noen sekunder når
tenningen settes på.
Disse samme lampene slukker etter noen
sekunder.
Hvis du konstaterer at en av varsellampene
forblir tent
, konsulter avsnittet med
opplysninger om denne.
Kombinerte varsler
Visse lamper kan lyse samtidig som det avgis
et lydsignal og en melding vises i displayet i instrumentbordet.
Lampen kan lyse vedvarende eller blinke.
Visse lamper kan tennes på to måter. Typen tenning må forbindes med bilensfunksjonstilstand for at du skal kunnevite om situasjonen er normal eller om det har oppstått en uregelmessighet.

Kontroll under kjøring
26
Indikator for ladenivå til hovedbatteri
Display

Fire varslinger etter hverandre indikerer at
tilgjengelig energimengde i hovedbatteriet er lavt:


- To nåler tennes og enegimåleren
blinker i instrumentbordet: går over til
reserveenergien.

- Den siste nålen til energimåleren blinker.

- Den siste nålen forsvinner: visningav rekkevidden forsvinner, varme og klimaanlegg avbrytes.

Varslinger om lavt energinivå
- Visning av denne lampen i
instrumentbordet: progressiv nedgang i tilgjengelig motorkraft. Ladenivået til hovedbatteriet vises permanent i instrumentbordet.

Kontroll under kjøring
28








Display i instrumentbord Når tenningen er i posisjon "ON"
, kan du få opp følgende opplysninger i displayet ved flere trykk etter hverandre på knapp A.
Totalt kjørte kilometer
System som måler den distansen bilen har
tilbakelagt i løpet av sin levetid.
Trykk på knapp A.Den totale kilometerstanden vises i i displayet.
Nullstilling

Med tenningen på, når en av strekningene A eller B
vises i displayet, trykk på knappen i mer enn 2 sekunder.

Tripteller (Strekning A og B)

Disse to strekningene angir kjørt distanse fra
siste nullstilling av telleren.
Trykk på knapp A
for å vise ønsket strekning.

1
Kontroll under kjøring
29
Vedlikeholdsindikator
Når tenningen settes på, trykk flere ganger
etter hverandre på knappen A
inntil displayet
viser vedlikeholdsindikatoren i ønsket
måleenhet. For fallet for etters
ynet kan angis på to
forskjellige måter:
- kilometer som
gjenstår å kjøre,
- måneder som gjestår før neste ettersyn.


Funksjon
1.
Displayet viser at det gjenstår å kjøre
1 000 km eller 1 måned før neste ettersyn. 2.Displayet viser at datoen for ettersynet har nådd forfall.
Hver gang tenningen settes på, vises
vedlikeholdsnøkkelen displayet i noensekunder for å minne deg på at ettersynet må foretas meget snart.3.Når ettersynet er foretatt, vises distansen eller månedene som gjenstår før neste
ettersyn på nytt i displayet.

System som gir føreren informasjon om når neste vedlikehold skal foretas på bilen, i henhold til bilprodusentens
vedlikeholdsprogram.
Intervallene regnes ut fra siste nullstilling avindikatoren.
S
ystem for manuell regulering av belysningen på førerplassen i forhold til de utvendige
lysforholdene.
Når lysene er tente eller slukket, trykk påknappen A
for å velge funksjonen, hold
deretter knappen nede for å varierr styrken på
bel
ysningen på føreplassen fra "dag" til "natt"
forhold.
Lysstyrken øker ved hvert trykk på knapp A .
Når lysstyrken er maksimal, trykk på nytt for ågå over til minimal regulering.
Med en gang belysningen når ønsket styrke, slipp knappen A.
Reguleringen blir registrer t så snar t du slipper
knappen Aog beholdes når tenningen settes
på OFF.
Reostatbelysning i instrumentbord

i
i
Kontroll under kjøring
30
Denne funksjonen gir deg en estimasjonpå hvor mange kilometer bilen din for tsatt
kan kjøre, ved å ta i betrakning dine nylige
kjøreforhold (kjørestil, bruk av varmeapparat,
klimaanlegg, osv.).
Indikator for rekkevidde
Når rekkevidden er for kor t, vises"---"i instrumentbordet.
Visningen "---"
som angir at datoen for ettersyn har nådd for fall, reinitialiseres automatisk etter en viss tid og en visskjøredistanse. Displayet viser da tidensom gjenstår til neste vedlikehold .


Nullstilling av vedlikeholdsindikatoren
Etter hvert ettersyn, skal
vedlikeholdsindikatoren nullstilles.
Foreta der for følgende prosedyre:)Slå av tenningen (tenning i posisjon LOCK
eller ACC). )Trykk flere ganger etter hverandre påknappen Afor nullstilling inntil visning av
vedlikeholdsindikatoren.)Trykk på knappen for nullstilling og hold den trykket inn i noen sekunder til nøkkelsymbolet blinker. r)
Trykk på knappen for nullstilling mens nøkkelsymbolet blinker for å skifte fra
visning "---"
til " CLEAR". D istansen som
gjenstår å kjøre (eller tiden som gjenstår) til
neste vedlikehold vises i displayet.

Kjøring
54
P. Parking (Parkering).
I denne posisjonen kan bilen startes.
For å gå ut av posisjon Pmå man trå på
bremsepedalen.
R. Reverse (Revers).N. Neutral (Fri).D.
Drive (Kjøring fremover).












Girvelger
Girvelgerens posisjoner

Når du beveger girvelgeren for å velgeen posisjon, lyser tilsvarende lampe i
instrumentpanelet.


Display i instrumentpanelet

Når motoren går, vises P
i displayet i
instrumentpanelet.
)Trå på bremsepedalen for å komme ut avposisjon P.P)Velg kjøring fremover (D ) eller revers (R).R)Frigjør parkeringsbremsen.)Fjern foten fra bremsepedalen, bilen vilda sette seg i sakte bevegelse slik at manøvreringene blir enklere å foreta.)Gi gass for å kjøre fremover, eller rygge. )"D"
eller "R"
vises i displayet i
instrumentpanelet.

Start av bilen

Sikt
56





Betjening av lys
Hovedlys
De forskjellige lysene foran og bak er spesielt
utviklet for å tilpasse lyset gradvis etter
klimaforholdene slik at føreren får optimal sikt:
- parkerin
gslys, for å bli sett,
- nærlys, for å se uten å blende andrebilister,
- fjernlys, for å se på åpne strekninger uten
motgående trafikk.
Ekstra lys
Andre lys brukes under spesielle kjøreforhold:
- et tåkebaklys for å bli sett på lang avstand,
- tåkelys foran for å se enda bedre,
- kjørelys for å bli sett i dagslys.




Ring for valg av modus for
hovedlys
Drei ringen for å plassere ønsket symbol ovenfor merket.


Automatisk tenning av lys.
Parkeringslys.

Nærl
ys eller fjernlys.


Hendel for skifte av lys

Trekk for å tenne nærlys/fjernlys.

I modusene slukket l
ys og parklys, kan føreren
direkte tenne fjernlyset ("lyshorn") så lenge han
tr
ekker i hendelen.


Display

Tilsvarende symbol i instrumentbordet
bekrefter aktiveringen av ønsket lysfunksjon. Lys slukket.
