RIFORNIMENTO DI CARBURANTE
Motori a benzina: rifornire la vettura unicamente con
benzina senza piombo con numero di ottano (RON) non
inferiore a 95.
Motori diesel: rifornire la vettura unicamente con gasolio per
autotrazione conforme alla specifica europea EN590. L’utilizzo di altri
prodotti o miscele può danneggiare irreparabilmente il motore con
conseguente decadimento della garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Motori a benzina: assicurati che il freno a mano sia
tirato; metti la leva del cambio in folle; premi a fondo il pedale
della frizione, senza premere l’acceleratore, quindi ruota la
chiave di avviamento in AVV e rilasciala appena il motore si è
avviato.
Motori diesel: ruota la chiave di avviamento in MAR ed attendere
lo spegnimento delle spie Yem; ruota la chiave di avviamento in
AVV e rilasciala appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica
sviluppa elevate temperature. Quindi, non parcheggiare
la vettura su erba, foglie secche, aghi di pino o altro
materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una
diagnosi continua dei componenti correlati alle emissioni
per garantire un miglior rispetto dell’ambiente.
APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura desideri installare
accessori che necessitino di alimentazione elettrica (con
rischio di scaricare gradualmente la batteria), rivolgiti ai
Servizi Autorizzati Alfa Romeo che ne valuteranno
l’assorbimento elettrico complessivo e verificheranno se
l’impianto della vettura è in grado di sostenere il carico
richiesto.
CODE CARD(per versioni/mercati, dove previsto)
Conservala in luogo sicuro, non nella vettura.
È necessario avere sempre con se il codice elettronico
riportato sulla CODE card nell’eventualità di dover
effettuare un avviamento d’emergenza.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare
inalterate nel tempo le prestazioni della vettura e le
caratteristiche di sicurezza, rispetto per l’ambiente e
bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE…
…troverai informazioni, consigli ed avvertenze
importanti per il corretto uso, la sicurezza di guida e
per il mantenimento nel tempo della tua vettura. Presta
particolare attenzione ai simboli
"(sicurezza delle
persone) #(salvaguardia dell’ambiente) â(integrità
della vettura).
DA LEGGERE ASSOLUTAMENTE!
K



4
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
QUADRO E STRUMENTI DI BORDO
VERSIONI CON DISPLAY MULTIFUNZIONALE
A Tachimetro (indicatore di velocità)
B Display multifunzionale
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
A0K0002mfig. 2

5
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

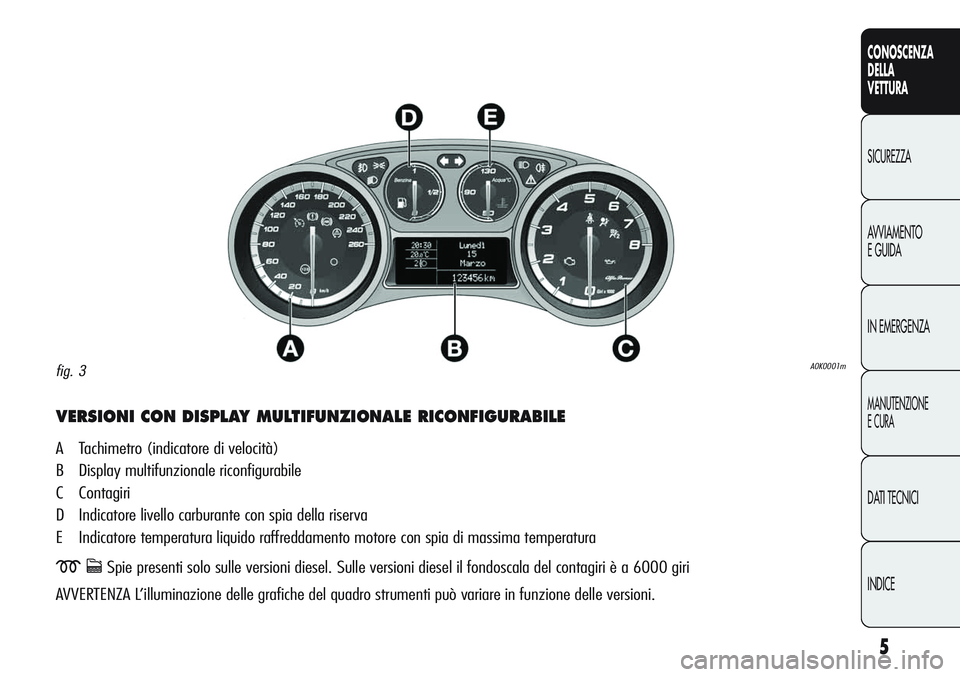

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A Tachimetro (indicatore di velocità)
B Display multifunzionale riconfigurabile
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
A0K0001mfig. 3

6
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

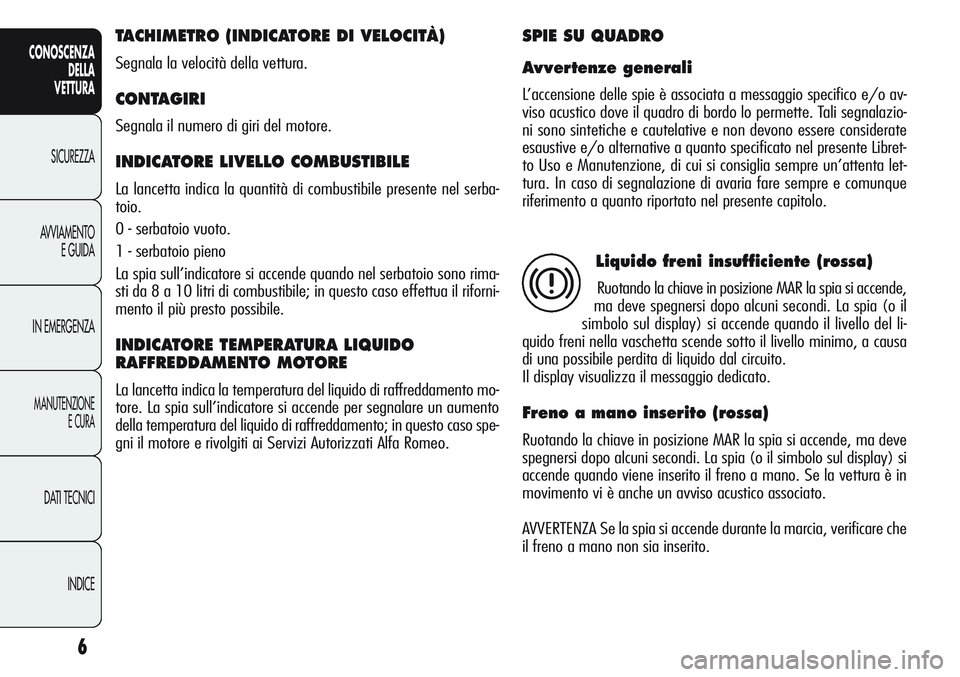

TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura.
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO COMBUSTIBILE
La lancetta indica la quantità di combustibile presente nel serba-
toio.
0 - serbatoio vuoto.
1 - serbatoio pieno
La spia sull’indicatore si accende quando nel serbatoio sono rima-
sti da 8 a 10 litri di combustibile; in questo caso effettua il riforni-
mento il più presto possibile.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di raffreddamento mo-
tore. La spia sull’indicatore si accende per segnalare un aumento
della temperatura del liquido di raffreddamento; in questo caso spe-
gni il motore e rivolgiti ai Servizi Autorizzati Alfa Romeo.
SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico e/o av-
viso acustico dove il quadro di bordo lo permette. Tali segnalazio-
ni sono sintetiche e cautelative e non devono essere considerate
esaustive e/o alternative a quanto specificato nel presente Libret-
to Uso e Manutenzione, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fare sempre e comunque
riferimento a quanto riportato nel presente capitolo.
Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia (o il
simbolo sul display) si accende quando il livello del li-
quido freni nella vaschetta scende sotto il livello minimo, a causa
di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia (o il simbolo sul display) si
accende quando viene inserito il freno a mano. Se la vettura è in
movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia, verificare che
il freno a mano non sia inserito.
x

7
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

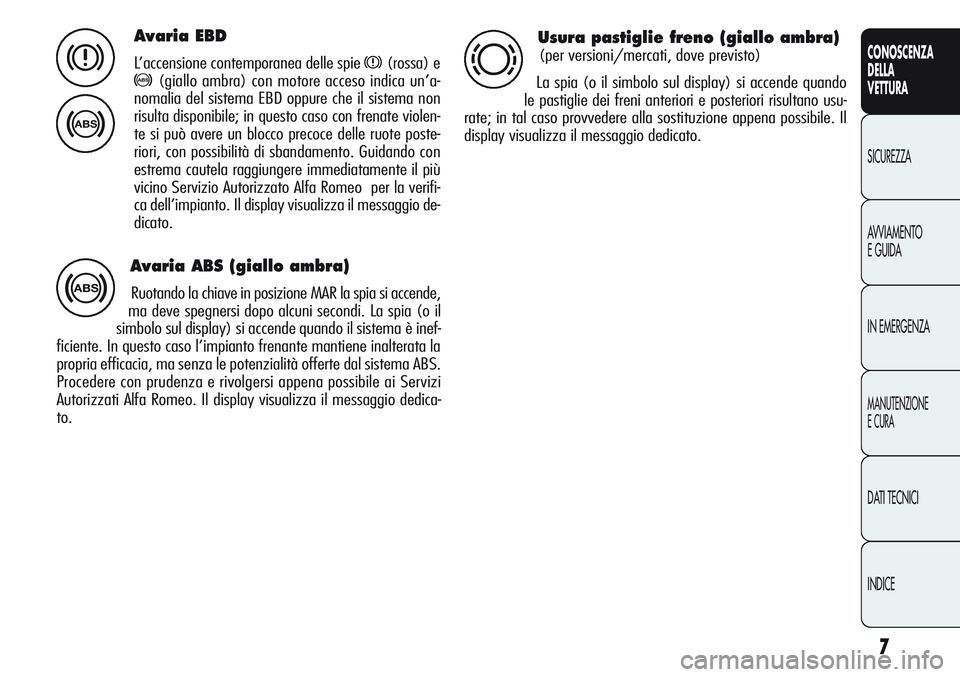

Avaria EBD
L’accensione contemporanea delle spie x(rossa) e
>(giallo ambra) con motore acceso indica un’a-
nomalia del sistema EBD oppure che il sistema non
risulta disponibile; in questo caso con frenate violen-
te si può avere un blocco precoce delle ruote poste-
riori, con possibilità di sbandamento. Guidando con
estrema cautela raggiungere immediatamente il più
vicino Servizio Autorizzato Alfa Romeo per la verifi-
ca dell’impianto. Il display visualizza il messaggio de-
dicato.x
>
Avaria ABS (giallo ambra)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia (o il
simbolo sul display) si accende quando il sistema è inef-
ficiente. In questo caso l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile ai Servizi
Autorizzati Alfa Romeo. Il display visualizza il messaggio dedica-
to.>
Usura pastiglie freno (giallo ambra)
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende quando
le pastiglie dei freni anteriori e posteriori risultano usu-
rate; in tal caso provvedere alla sostituzione appena possibile. Il
display visualizza il messaggio dedicato.d

85
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

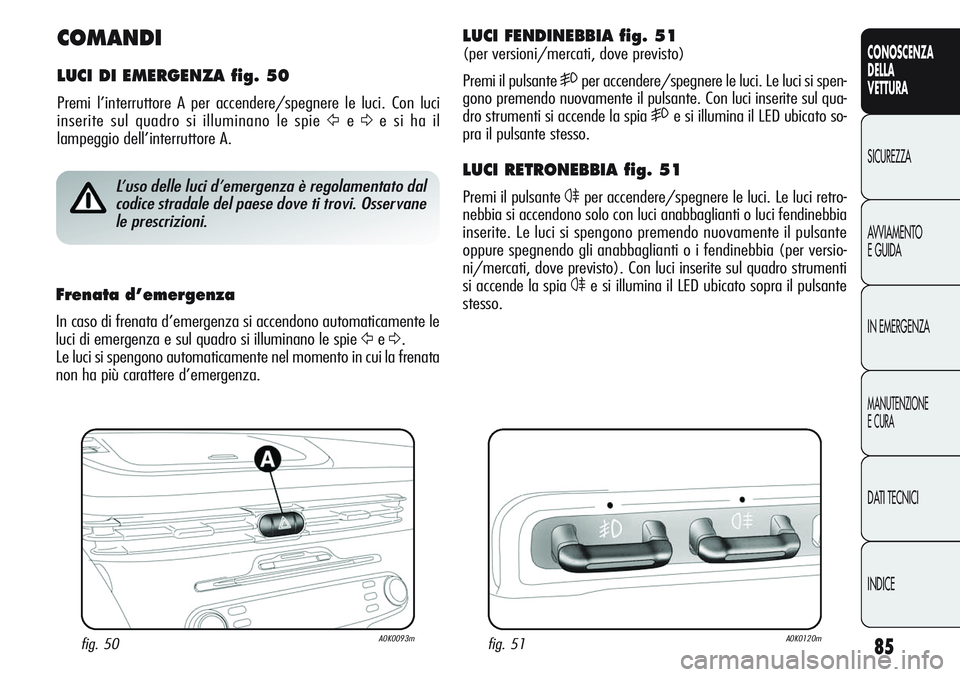

COMANDI
LUCI DI EMERGENZA fig. 50
Premi l’interruttore A per accendere/spegnere le luci. Con luci
inserite sul quadro si illuminano le spie
ŸeΔe si ha il
lampeggio dell’interruttore A.
fig. 50A0K0093m
L’uso delle luci d’emergenza è regolamentato dal
codice stradale del paese dove ti trovi. Osservane
le prescrizioni.
Frenata d’emergenza
In caso di frenata d’emergenza si accendono automaticamente le
luci di emergenza e sul quadro si illuminano le spie
ŸeΔ.
Le luci si spengono automaticamente nel momento in cui la frenata
non ha più carattere d’emergenza.
LUCI FENDINEBBIA fig. 51
(per versioni/mercati, dove previsto)
Premi il pulsante
5per accendere/spegnere le luci. Le luci si spen-
gono premendo nuovamente il pulsante. Con luci inserite sul qua-
dro strumenti si accende la spia
5e si illumina il LED ubicato so-
pra il pulsante stesso.
LUCI RETRONEBBIA fig. 51
Premi il pulsante 4per accendere/spegnere le luci. Le luci retro-
nebbia si accendono solo con luci anabbaglianti o luci fendinebbia
inserite. Le luci si spengono premendo nuovamente il pulsante
oppure spegnendo gli anabbaglianti o i fendinebbia (per versio-
ni/mercati, dove previsto). Con luci inserite sul quadro strumenti
si accende la spia
4e si illumina il LED ubicato sopra il pulsante
stesso.
fig. 51A0K0120m

133
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

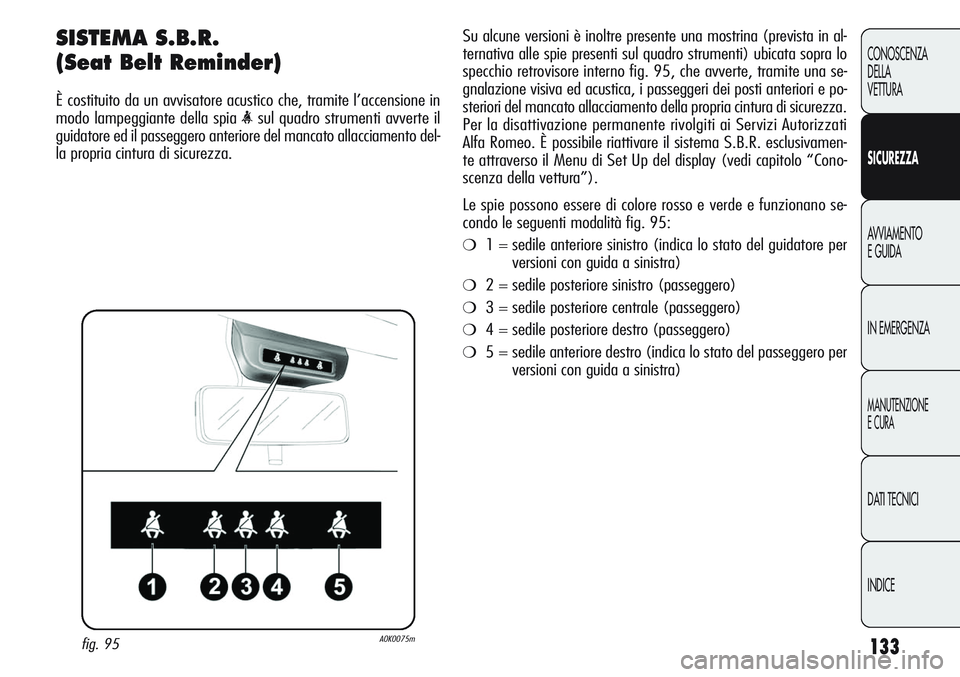

SISTEMA S.B.R.
(Seat Belt Reminder)
È costituito da un avvisatore acustico che, tramite l’accensione in
modo lampeggiante della spia
guidatore ed il passeggero anteriore del mancato allacciamento del-
la propria cintura di sicurezza.
fig. 95A0K0075m
Su alcune versioni è inoltre presente una mostrina (prevista in al-
ternativa alle spie presenti sul quadro strumenti) ubicata sopra lo
specchio retrovisore interno fig. 95, che avverte, tramite una se-
gnalazione visiva ed acustica, i passeggeri dei posti anteriori e po-
steriori del mancato allacciamento della propria cintura di sicurezza.
Per la disattivazione permanente rivolgiti ai Servizi Autorizzati
Alfa Romeo. È possibile riattivare il sistema S.B.R. esclusivamen-
te attraverso il Menu di Set Up del display (vedi capitolo “Cono-
scenza della vettura”).
Le spie possono essere di colore rosso e verde e funzionano se-
condo le seguenti modalità fig. 95:
❍1 = sedile anteriore sinistro (indica lo stato del guidatore per
versioni con guida a sinistra)
❍2 = sedile posteriore sinistro (passeggero)
❍3 = sedile posteriore centrale (passeggero)
❍4 = sedile posteriore destro (passeggero)
❍5 = sedile anteriore destro (indica lo stato del passeggero per
versioni con guida a sinistra)

134
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

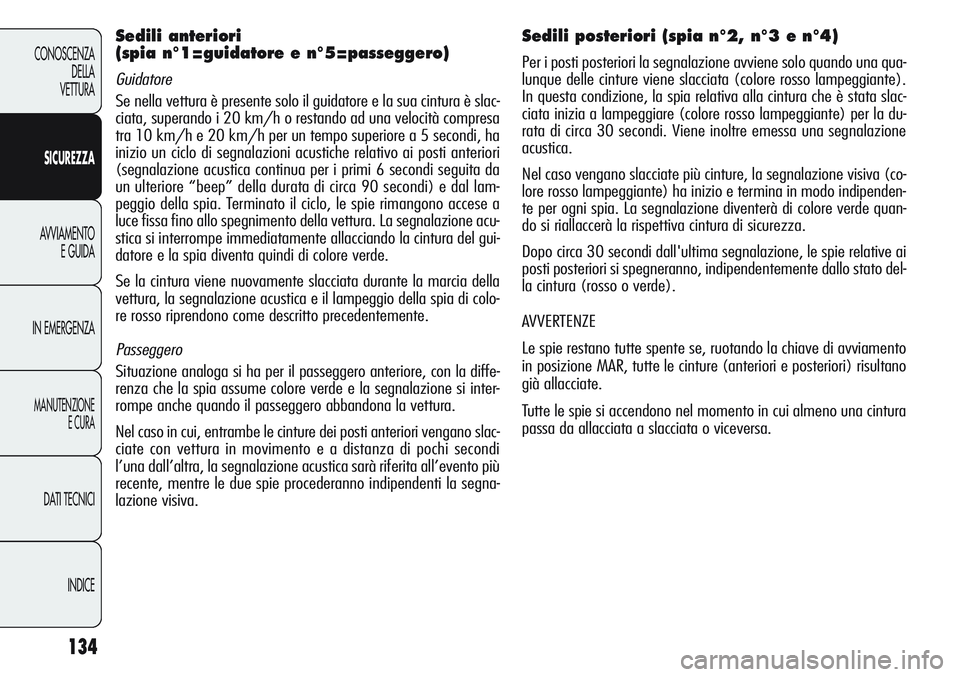

Sedili anteriori
(spia n°1=guidatore e n°5=passeggero)
Guidatore
Se nella vettura è presente solo il guidatore e la sua cintura è slac-
ciata, superando i 20 km/h o restando ad una velocità compresa
tra 10 km/h e 20 km/h per un tempo superiore a 5 secondi, ha
inizio un ciclo di segnalazioni acustiche relativo ai posti anteriori
(segnalazione acustica continua per i primi 6 secondi seguita da
un ulteriore “beep” della durata di circa 90 secondi) e dal lam-
peggio della spia. Terminato il ciclo, le spie rimangono accese a
luce fissa fino allo spegnimento della vettura. La segnalazione acu-
stica si interrompe immediatamente allacciando la cintura del gui-
datore e la spia diventa quindi di colore verde.
Se la cintura viene nuovamente slacciata durante la marcia della
vettura, la segnalazione acustica e il lampeggio della spia di colo-
re rosso riprendono come descritto precedentemente.
Passeggero
Situazione analoga si ha per il passeggero anteriore, con la diffe-
renza che la spia assume colore verde e la segnalazione si inter-
rompe anche quando il passeggero abbandona la vettura.
Nel caso in cui, entrambe le cinture dei posti anteriori vengano slac-
ciate con vettura in movimento e a distanza di pochi secondi
l’una dall’altra, la segnalazione acustica sarà riferita all’evento più
recente, mentre le due spie procederanno indipendenti la segna-
lazione visiva.
Sedili posteriori (spia n°2, n°3 e n°4)
Per i posti posteriori la segnalazione avviene solo quando una qua-
lunque delle cinture viene slacciata (colore rosso lampeggiante).
In questa condizione, la spia relativa alla cintura che è stata slac-
ciata inizia a lampeggiare (colore rosso lampeggiante) per la du-
rata di circa 30 secondi. Viene inoltre emessa una segnalazione
acustica.
Nel caso vengano slacciate più cinture, la segnalazione visiva (co-
lore rosso lampeggiante) ha inizio e termina in modo indipenden-
te per ogni spia. La segnalazione diventerà di colore verde quan-
do si riallaccerà la rispettiva cintura di sicurezza.
Dopo circa 30 secondi dall'ultima segnalazione, le spie relative ai
posti posteriori si spegneranno, indipendentemente dallo stato del-
la cintura (rosso o verde).
AVVERTENZE
Le spie restano tutte spente se, ruotando la chiave di avviamento
in posizione MAR, tutte le cinture (anteriori e posteriori) risultano
già allacciate.
Tutte le spie si accendono nel momento in cui almeno una cintura
passa da allacciata a slacciata o viceversa.
