2011 Alfa Romeo 159 alarm

165
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
K K
O O
N N
T T
R R
O O
L L
L L
L L
E E
U U
C C
H H
T T
E E
N N

U U
N N
D D

A A
N N
Z Z
E E
I I
G G
E E
N N
BREMSFLÜSSIGKEITSMANGEL/
HANDBREMSE ANGEZOGEN................................. 166
BREMSBELÄGE ABGENUTZT ................................ 167
SICHERHEITSGURTE NICHT ANGESCHNALLT ............ 167
AIRBAG-DEFEKT................................................. 168
FRONTAIRBAGS BEIFAHRERSEITE DEAKTIVIERT ....... 168
ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT................................... 169
ÜBERTEMPERATUR MOTORÖL.............................. 169
MINIMAL ÖLSTAND ............................................ 170
MOTORÖLDRUCK UNZUREICHEND/
VERBRAUCHTES ÖL............................................ 170
UNZUREICHENDE BATTERIELADUNG ...................... 170
UNVOLLSTÄNDIGER TÜRVERSCHLUSS ................... 171
MOTORHAUBE OFFEN........................................ 171
KOFFERRAUMKLAPPE OFFEN............................... 171
FEHLER DER EINSPRITZANLAGE/
FEHLER EOBD-SYSTEM....................................... 171
FEHLER FAHRZEUGSCHUTZSYSTEM/
BEHINDERUNG LENKRADSPERRE.......................... 172
FEHLER ALARMANLAGE/EINBRUCHVERSUCH ........ 172
ELEKTRONISCHER SCHLÜSSEL WIRD
NICHT ERKANNT................................................ 173
GLATTEISBILDUNG AUF DER STRASSE MÖGLICH ..... 173
VORGLÜHANLAGE/FEHLER VORGLÜHANLAGE ......... 173
WASSER IM DIESELFILTER .................................. 174
KRAFTSTOFFSPERRSCHALTER
AUSGELÖST ..................................................... 174
FEHLER ABS-SYSTEM......................................... 175
EBD-DEFEKT..................................................... 175VDC-SYSTEM ................................................... 175
FEHLER HILL HOLDER ........................................ 176
ASR-SYSTEM
(ANTISCHLUPFREGELUNG DER RÄDER) ................. 176
FEHLER AUSSENLICHT........................................ 176
FEHLER BREMSLICHT......................................... 177
NEBELSCHLUSSLEUCHTE.................................... 177
NEBELSCHEINWERFER....................................... 177
STANDLICHT/FOLLOW ME HOME......................... 177
ABBLENDLICHT................................................. 177
FERNLICHT....................................................... 177
FAHRTRICHTUNGSANZEIGER LINKS ....................... 177
FAHRTRICHTUNGSANZEIGER RECHTS .................... 177
FEHLER DÄMMERUNGSSENSOR............................ 178
FEHLER REGENSENSOR ....................................... 178
FEHLER PARKSENSOREN..................................... 178
KRAFTSTOFFRESERVE – BEGRENZTE REICHWEITE ... 178
CRUISE CONTROL ............................................. 178
PARTIKELFILTER VERSTOPFT ............................... 178
FEHLER KLEMMSCHUTZVORRICHTUNG
DER SCHEIBEN.................................................. 179
UNZUREICHENDER
SCHEIBENWASCHFLÜSSIGKEITSSTAND.................. 179
TEMPOLIMIT ÜBERSCHRITTEN ............................. 179
FEHLER T.P.M.S.-SYSTEM.................................... 179
REIFENDRUCKKONTROLLE................................... 179
UNZUREICHENDER REIFENDRUCK......................... 180
REIFENDRUCK NICHT ANGEMESSEN
FÜR DIE GESCHWINDIGKEIT ............................... 180
165-180 Alfa 159 D 3-12-2009 16:07 Pagina 165

FEHLER
FAHRZEUG-
SCHUTZSYSTEM
(bernsteingelb)
BEHINDERUNG
LENKRADSPERRE
(bernsteingelb)
Fehler fahrzeug-schutzsystem
Das Einschalten der Kontrollleuchte (wo
vorgesehen) (auf einigen Versionen er-
scheint eine Meldung im Display) zeigt
eine Störung des Fahrzeugschutzsy-
stems an: Wenden Sie sich in diesem
Fall umgehend an den Autorisierten Al-
fa Romeo Kundendienst.
Behinderung lenkradsperre
Die Kontrollleuchte (wo vorgesehen)
schaltet sich ein (auf einigen Versionen
erscheint eine Meldung auf dem Dis-
play), wenn im Falle der Ausschaltung
des sich bewegenden Fahrzeugs der
elektronische Schlüssel aus dem Zünd-
schloss gezogen wird.
FEHLER
ALARMANLAGE
(bernsteingelb)
(für Versionen/Märkte,
wo worgesehen)
EINBRUCHVERSUCH
(bernsteingelb)
ELEKTRONISCHER
SCHLÜSSEL
WIRD NICHT
ERKANNT
(bernsteingelb)
Fehler alarmanlage
Das Einschalten der Kontrollleuchte (wo
vorgesehen) (auf einigen Versionen er-
scheint eine Meldung auf dem Display)
zeigt einen Fehler der Alarmanlage an.
Bitte wenden Sie sich umgehend an den
Autorisierten Alfa Romeo Kundendienst.
Einbruchversuch
Das Einschalten der Kontrollleuchte (wo vor-
gesehen) (auf einigen Versionen erscheint
eine Meldung auf dem Display) zeigt, dass
ein Einbruchversuch vorgenommen wurde.
Wenden Sie sich schnellstmöglich an den
Autorisierten Alfa Romeo Kundendienst. –blinkendes Licht: zeigt eine even-
tuelle Beschädigung des Katalysators
(siehe “System EOBD” im Kapitel “Ar-
maturenbrett und Bedienelemente”).
Sollte die Warnlampe blinken, das Gas-
pedal loslassen und auf niedrigere Dreh-
zahlen gehen, bis die Warnlampe auf-
hört zu blinken. Mit niedriger Ge-
schwindigkeit weiterfahren, jedoch Si-
tuationen vermeiden, die ein weiteres
Blinken verursachen könnten und
schnellstmöglich eine Werkstatt des Au-
torisierten Alfa Romeo Kundendienstes
aufsuchen.
172
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Se, Wenn der Schlüssel
ins Zündschloss gesteckt
wird und die Kontroll-
leuchte
Unicht aufleuchtet oder
während der Fahrt dauernd
leuchtet oder blinkt, wenden Sie
sich bitte umgehend an den Au-
torisierten Alfa Romeo Kunden-
dienst. Die Funktionstüchtigkeit
der Kontrollleuchte
Ukann durch
geeignete Geräte der Verkehrs-
polizei überprüft werden. Beach-
ten Sie die Vorschriften des je-
weiligen Landes, in dem Sie sich
befinden.
>Y
165-180 Alfa 159 D 3-12-2009 16:07 Pagina 172

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Versorgung Kraftstoffpumpe F21 20 60
Versorgung Autoradio/Navigationssystem/Blue&Me F23 15 60
Stromversorgung + Schlüssel für Relaisspulen der
Steuergeräte Motorraum/Armaturenbrett/Body Computer F31 7,5 56
Knoten Fahrertür/Knoten Beifahrertür/Anlassvorrichtung F32 15 56
Scheibenheber hinten links/Knotenpunkt Kofferraum F33 20 56
Scheibenheber hinten rechts/Knotenpunkt Kofferraum F34 20 56
Sensor für das Vorhandensein von Wasser im Dieselfilter/
Luftmassenmesser/Schalter Bremslichter/
Steuertafel mittlerer Tunnel/Cruise Control/AQS-Sensor F35 7,5 56
Stromversorgung Knotenpunkt Kofferraum/Schlossantriebe F36 20 56
Positiv der Schlüsselverriegelung für Stopplichter, drittes Stopp/
Instrument/ Scheinwerferkonfiguration F37 7,5 56
Kofferraumöffnung F38 15 56
Stromversorgung + Batterie für Klimaanlage/Deckenleuchten/
Volumenalarm/Diagnoseanschluss EOBD-System F39 10 56
216
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
181-222 Alfa 159 D 9-12-2009 11:14 Pagina 216

238
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IIM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

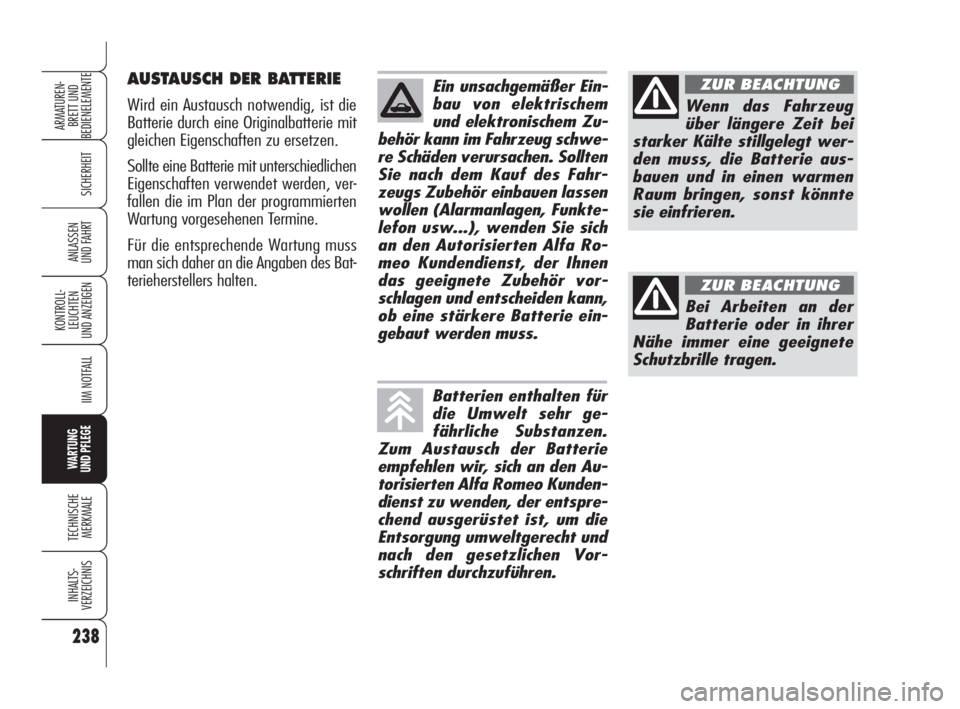

AUSTAUSCH DER BATTERIE
Wird ein Austausch notwendig, ist die
Batterie durch eine Originalbatterie mit
gleichen Eigenschaften zu ersetzen.
Sollte eine Batterie mit unterschiedlichen
Eigenschaften verwendet werden, ver-
fallen die im Plan der programmierten
Wartung vorgesehenen Termine.
Für die entsprechende Wartung muss
man sich daher an die Angaben des Bat-
terieherstellers halten.
Ein unsachgemäßer Ein-
bau von elektrischem
und elektronischem Zu-
behör kann im Fahrzeug schwe-
re Schäden verursachen. Sollten
Sie nach dem Kauf des Fahr-
zeugs Zubehör einbauen lassen
wollen (Alarmanlagen, Funkte-
lefon usw...), wenden Sie sich
an den Autorisierten Alfa Ro-
meo Kundendienst, der Ihnen
das geeignete Zubehör vor-
schlagen und entscheiden kann,
ob eine stärkere Batterie ein-
gebaut werden muss.
Wenn das Fahrzeug
über längere Zeit bei
starker Kälte stillgelegt wer-
den muss, die Batterie aus-
bauen und in einen warmen
Raum bringen, sonst könnte
sie einfrieren.
ZUR BEACHTUNG
Bei Arbeiten an der
Batterie oder in ihrer
Nähe immer eine geeignete
Schutzbrille tragen.
ZUR BEACHTUNG
Batterien enthalten für
die Umwelt sehr ge-
fährliche Substanzen.
Zum Austausch der Batterie
empfehlen wir, sich an den Au-
torisierten Alfa Romeo Kunden-
dienst zu wenden, der entspre-
chend ausgerüstet ist, um die
Entsorgung umweltgerecht und
nach den gesetzlichen Vor-
schriften durchzuführen.
223-248 Alfa 159 D 3-12-2009 16:12 Pagina 238

239
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IIM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

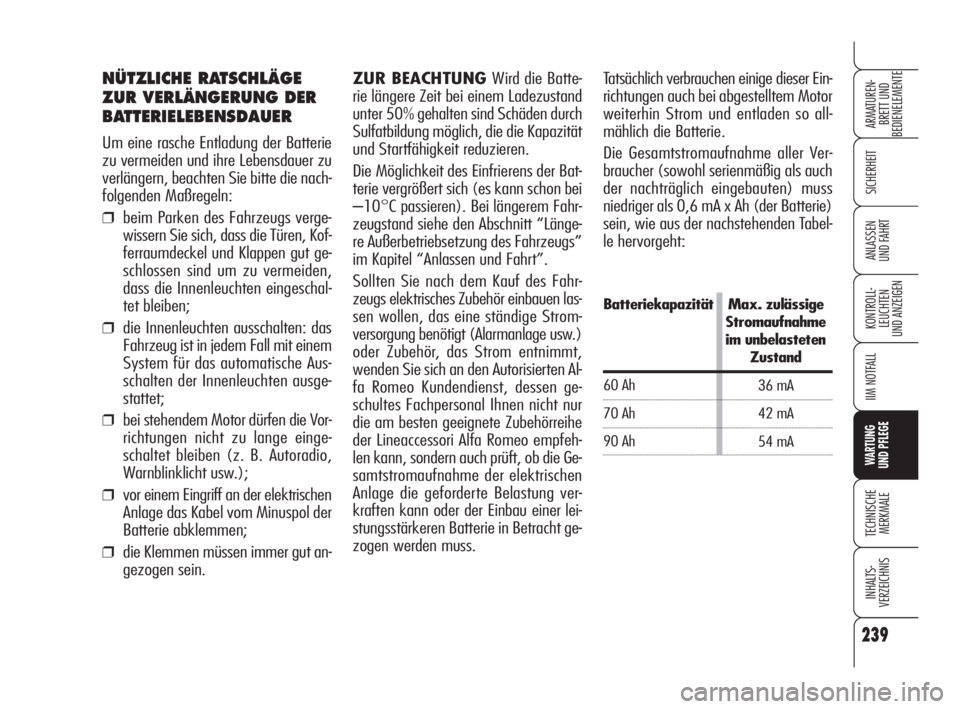

NÜTZLICHE RATSCHLÄGE
ZUR VERLÄNGERUNG DER
BATTERIELEBENSDAUER
Um eine rasche Entladung der Batterie
zu vermeiden und ihre Lebensdauer zu
verlängern, beachten Sie bitte die nach-
folgenden Maßregeln:
❒beim Parken des Fahrzeugs verge-
wissern Sie sich, dass die Türen, Kof-
ferraumdeckel und Klappen gut ge-
schlossen sind um zu vermeiden,
dass die Innenleuchten eingeschal-
tet bleiben;
❒die Innenleuchten ausschalten: das
Fahrzeug ist in jedem Fall mit einem
System für das automatische Aus-
schalten der Innenleuchten ausge-
stattet;
❒bei stehendem Motor dürfen die Vor-
richtungen nicht zu lange einge-
schaltet bleiben (z. B. Autoradio,
Warnblinklicht usw.);
❒vor einem Eingriff an der elektrischen
Anlage das Kabel vom Minuspol der
Batterie abklemmen;
❒die Klemmen müssen immer gut an-
gezogen sein.ZUR BEACHTUNG Wird die Batte-
rie längere Zeit bei einem Ladezustand
unter 50% gehalten sind Schäden durch
Sulfatbildung möglich, die die Kapazität
und Startfähigkeit reduzieren.
Die Möglichkeit des Einfrierens der Bat-
terie vergrößert sich (es kann schon bei
–10°C passieren). Bei längerem Fahr-
zeugstand siehe den Abschnitt “Länge-
re Außerbetriebsetzung des Fahrzeugs”
im Kapitel “Anlassen und Fahrt”.
Sollten Sie nach dem Kauf des Fahr-
zeugs elektrisches Zubehör einbauen las-
sen wollen, das eine ständige Strom-
versorgung benötigt (Alarmanlage usw.)
oder Zubehör, das Strom entnimmt,
wenden Sie sich an den Autorisierten Al-
fa Romeo Kundendienst, dessen ge-
schultes Fachpersonal Ihnen nicht nur
die am besten geeignete Zubehörreihe
der Lineaccessori Alfa Romeo empfeh-
len kann, sondern auch prüft, ob die Ge-
samtstromaufnahme der elektrischen
Anlage die geforderte Belastung ver-
kraften kann oder der Einbau einer lei-
stungsstärkeren Batterie in Betracht ge-
zogen werden muss. Tatsächlich verbrauchen einige dieser Ein-
richtungen auch bei abgestelltem Motor
weiterhin Strom und entladen so all-
mählich die Batterie.
Die Gesamtstromaufnahme aller Ver-
braucher (sowohl serienmäßig als auch
der nachträglich eingebauten) muss
niedriger als 0,6 mA x Ah (der Batterie)
sein, wie aus der nachstehenden Tabel-
le hervorgeht:
Batteriekapazität
60 Ah
70 Ah
90 AhMax. zulässige
Stromaufnahme
im unbelasteten
Zustand
36 mA
42 mA
54 mA
223-248 Alfa 159 D 3-12-2009 16:12 Pagina 239

293
AUTORADIO
Klangeinstellung ....................................................... 304
Balance-Einstellung ................................................... 304
Einstellung des FADERS .............................................. 305
Funktion LOUDNESS.................................................. 305
Diebstahlschutz ........................................................ 305
RADIO (Tuner) .......................................................... 306
Einführung ............................................................... 306
Auswahl der Radiofrequenz ........................................ 306
Vorwahltasten .......................................................... 306
Speicherung des zuletzt gehörten Senders .................... 306
Automatische Sendereinstellung .................................. 307
Manuelle Sendereinstellung ........................................ 307
Funktion AUTOSTORE................................................ 307
Empfang eines Notfallalarms ...................................... 308
Funktion EON ........................................................... 308
Stereosender ............................................................ 308
Menü ...................................................................... 308
- Funktionen der Taste MENU ...................................... 308
- Funktion AF SWITCHING ........................................... 309
- Funktion TRAFFIC INFO ............................................ 309
- Funktion REGIONAL MODE ........................................ 310
- Funktion MP3 DISPLAY ............................................ 310
- Funktion SPEED VOLUME .......................................... 311
- Funktion EXTERNAL AUDIO VOL ................................. 311
- Funktion RADIO OFF ................................................ 311
- Funktion RESTORE DEFAULT ...................................... 311
A A
U U
T T
O O
R R
A A
D D
I I
O O
VORSTELLUNG .......................................................... 295
Ratschl

302
AUTORADIO
Auf den Multimedia CDs
sind außer den Audiospu-
ren auch Datenspuren ge-
speichert. Die Wiedergabe einer
solchen CD kann so laute Kratz-
geräusche hervorrufen, dass die
Fahrsicherheit eingeschränkt wird
und zu Schäden an den Endstufen
sowie an den Lautsprechern führen.
Abschnitt CD MP3
❒Funktion MP3-Info (ID3-TAG);
❒Auswahl der (vorhergehenden/nächsten)
Karte;
❒Titelauswahl (vor/zurück);
❒Schneller Vorlauf (vor/zurück) der Titel;
❒Funktion MP3 Display: Anzeige des Na-
mens der Karte, Informationen ID3-TAG,
der seit Titelbeginn vergangenen Zeit, des
Namens der Datei);
❒Lesen der Audio-CD oder Daten, CD-R und
CD-RW.
Abschnitt Audio
❒Funktion Mute/Pause;
❒Funktion Soft Mute;
❒Funktion Loudness (ausgeschlossen Ver-
sionen mit dem HIFI-BOSE-System);
❒7-Band-Grafikequalizer (ausgeschlossen
Versionen mit dem HIFI-BOSE-System);
❒Getrennte Bass-/Hochtonregelung;
❒Balanceausgleich des rechten/linken Ka-
nals. Abschnitt CD-Spieler
❒Direkte Auswahl der CD;
❒Titelwahl (vorwärts/rückwärts);
❒Schneller Titelsuchlauf (vor-
wärts/rückwärts;
❒Funktion CD Display: Anzeige des Na-
mens der CD/der seit Titelbeginn ver-
gangenen Zeit;
❒Lesen von Audio-CDs, CD-R und CD-RW.
ALLGEMEINES
Das Gerät ist mit folgenden Funktionen aus-
gestattet:
Abschnitt Radio
❒PLL Sendereinstellung auf den Fre-
quenzbändern FM/AM/MW/LW;
❒RDS (Radio Data System) mit Funktion
TA (Verkehrsfunk) - TP (Verkehrspro-
gramme) - EON (Enhanced Other Net-
work) - REG (Regionalsender);
❒AF: Auswahl der Suche nach Alternati-
vfrequenzen in RDS-Betriebsweise;
❒Vorausrüstung für den Notfallalarm;
❒Automatische/manuelle Sendereinstellung;
❒FM Multipath Detector;
❒Manuelles Speichern von 36 Sendern:
18 FM-Sender (6 in FM1, 6 in FM2, 6
in FMT), 6 MW-Sender und 6 LW-Sender
und 6 PTY-Sender (nur im FM-Betrieb;
❒Automatische Speicherung (AUTOSTORE-
Funktion) von 6 Sendern auf dem dedi-
zierten FM-Frequenzband;
❒Funktion SPEED VOLUME (ausgeschlos-
sen Versionen mit dem HIFI-BOSE-Sy-
stem): Automatische Einstellung der
Lautstärke in Abhängigkeit von der Ge-
schwindigkeit des Fahrzeugs;
❒Automatische Auswahl von Stereo/Mono.
293-318 Alfa 159 D 8-04-2009 11:07 Pagina 302

304
AUTORADIO
AUDIOEINSTELLUNG
Die vom Menü Audio angebotenen Funk-
tionen sind je nach aktiver Hörquelle unter-
schiedlich: AM/FM/CD/CDC.
Für die Änderung der Audiofunktionen
drücken Sie kurz die Taste AUDIO. auf dem
Display erscheint der Schriftzug “BASS”.
Zum Durchlaufen der Menüfunktionen ver-
wenden Sie die Tasten
Noder O. Zur Än-
derung der Einstellungen der Funktion ver-
wenden Sie die Tasten
÷oder ˜.
Auf dem Display erscheint der aktuelle Zu-
stand der ausgewählten Funktion.
Die durch das Menü verwalteten Funktion
sind:
❒BASS (Einstellung der tiefen Töne);
❒TREBLE (Einstellung der hohen Töne);
❒BALANCE (Balance-Einstellung rechts/
links);
❒FADER (ausgeschlossen Versionen mit
dem HIFI-BOSE-System) (Balance-Ein-
stellung vorn/hinten);
❒LOUDNESS (ausgeschlossen Versionen
mit dem HIFI-BOSE-System) (Ein-/Aus-
schalten der Funktion LOUDNESS);
❒EQUALIZER (ausgeschlossen Versionen
mit dem HIFI-BOSE-System) (Aktivierung
und Auswahl des Equalizer-Standard-
klangbildes);
❒USER EQUALISER (Individuelle Einstellung
des Equalizers).
KLANGEINSTELLUNG
(tiefe/hohe Töne)
Gehen Sie bitte wie folgt vor:
❒Mit der Taste Noder Odie Einstellung
“BASS” oder “TREBLE” des Menüs AU-
DIO auswählen;
❒Die Taste ÷oder ˜drücken, um
die tiefen oder hohen Töne anzuhe-
ben/zu senken.
Durch kurzen Druck auf die Tasten erfolgt ei-
ne schrittweise Änderung. Durch längeren
Druck auf die Tasten erfolgt ein schneller
Wechsel.
BALANCE-EINSTELLUNG
Gehen Sie bitte wie folgt vor:
❒Mit der Taste Noder Odie Einstellung
“BALANCE” des Menüs AUDIO aus-
wählen;
❒Die Taste ÷drücken, um den Klang
aus den rechten Lautsprechern anzuhe-
ben, oder die Taste
˜drücken, um
den Klang aus den linken Lautsprechern
anzuheben.
Durch kurzes Drücken der Tasten erfolgt ein
schrittweiser Wechsel. Durch längeres Drücken
der Tasten erfolgt ein schnellerer Wechsel.
Den Wert “
÷0 ˜” auswählen, um
die rechten und linken Lautsprecher mit dem-
selbem Wert einzustellen.
FUNKTION MUTE/PAUSE
(Stummschaltung der Lautstärke)
Zum Einschalten der Funktion Mute kurz die
Taste/Regler MUTE drücken. Die Lautstärke
nimmt progressiv ab, und auf dem Display
erscheint der Schriftzug “MUTE” (in der Be-
triebsart) oder “PAUSE” (in der Betriebsart
CD-Spieler oder CD-Changer).
Zum Ausschalten der Funktion Mute ist er-
neut die Taste/Regler MUTE zu drücken. Die
Lautstärke nimmt progressiv zu und kehrt
auf den vor dem Einschalten der Funktion
Mute eingestellten Wert zurück.
Durch die Änderung der Lautstärke mit den
entsprechenden Bedientasten wird die Funk-
tion Mute abgeschaltet, und die Lautstärke
wird auf dem neu gewählten Niveau ein-
gestellt.
Bei aktiver Mute-Funktion:
❒Wenn (bei eingeschalteter Funktion TA)
eine Verkehrsfunknachricht bzw. ein Not-
fallalarm empfangen wird, so wird die
Funktion Mute ignoriert. Nach Beendi-
gung der Ansage wird die Funktion wie-
der eingeschaltet.
293-318 Alfa 159 D 8-04-2009 11:07 Pagina 304
