2011.5 Peugeot Boxer display

37
2
Förarplats
KLAR FÖR START
SERVICEINDIKATOR
När tändningen slås på tänds
nyckelsymbolen i några sekunder. På
displayen ser du när nästa service ska
utföras enligt tillverkarrekommendationerna
i servicehäftet. Tidpunkten bestäms av
körsträckan sedan senaste servicebesök.
REOSTAT FÖR
INSTRUMENTBELYSNING
Reostaten är aktiv då belysningen är tänd. Efter några sekunder återgår displayen till
sina vanliga funktioner.
Använd dessa reglage för att justera
instrumentbelysningens styrka.
Du kan välja mellan
8 inställningsnivåer. Med en lång tryckning kommer du tillbaka till
välkomstskärmen.
Se rubrik 4 i avsnittet "Funktionsläge".

Försämring av motoroljan

Se listan över kontroller i det
servicehäfte du fick vid leveransen av
bilen.
Visa information om service
Du kan när som helst visa information om
servicen genom en kort tryckning på knappen
MODE.
Använd upp/ned-pilarna för att visa information
om servicebesök och försämring av motoroljan.
Med en ny tryckning på knappen MODE
kan du gå tillbaka till de olika menyerna på
displayen.
Meny...
Välj...
Gör det
möjligt att...


12
Service Service
(km/miles
before oil
change/
före
oljebyte) Visa antalet
återstående
kilometer/
miles innan
nästa
oljebyte.
Oil (Olja) Visa
oljenivån.
Nollställning
En reparatör som har diagnosverktyget ser
till att symbolen slutar blinka.

Denna 2:a kontrollampa, som
tänds tillsammans med den 1:
a, tänds på instrumenttavlan när
oljebyte inte utförts, eftersom
försämringen av oljan har nått en
ny nivå. Utför oljebyte innan denna
nivå uppnås för att undvika skador. Denna kontrollampa blinkar, och om
din bil är utrustad med denna funktion
visas ett meddelande varje gång bilen
startas: systemet har detekterat en
försämring av motoroljan. Oljebyte
måste genomföras snarast möjligt. För motorer 3.0 HDi, begränsas då motorns
varvtal till 3 000 varv/min, därefter till
1 500 varv/min så länge oljebyte inte har
utförts. Utför byte av motorolja för att
undvika skador.

40


Start och stopp


STARTHJÄLP I BACKE

Denna funktion, som är förknippad med
ESP-systemet, underlättar start i backe och
aktiveras under följande förhållanden:


- bilen ska stannas med motorn igång,
med foten på bromsen,

- vägens lutning ska vara över 5 %,

- i uppförsbacke ska växellådan vara i
neutralläge eller med en annan växel än
backväxeln ilagd,

- i nedförsbacke ska backväxeln vara
ilagd.
Funktionen HHC (Hill Holder Control) eller
starthjälp i backe ger föraren en bättre
komfort. Det är dock varken en funktion för
automatisk parkering eller en automatisk
parkeringsbroms. Funktionssätt
Med bromspedalen och kopplingspedalen
nedtryckta har du cirka 2 sekunder på
dig då du släpper bromspedalen utan att
bilen rör sig bakåt och utan att använda
parkeringsbromsen för att starta.
I startskedet avaktiveras funktionen
automatiskt och minskar bromstrycket
gradvis. I detta skede är det möjligt att
höra det kännspaka ljudet för mekanisk
urkoppling av bromsarna, som anger att
bilen mycket snart sätts i rörelse.

Funktionsstörning

Då en funktionsstörning
uppstår i systemet tänds denna
kontrollampa som åtföljs av
en ljudsignal och bekräftas
av ett meddelande i displayen. Kontakta
PEUGEOT för kontroll av systemet. Starthjälpen i backe avaktiveras i följande
situationer:


- då kopplingspedalen släpps upp,

- då parkeringsbromsen dras åt,

- då motorn stängs av,

- vid motorstopp.

47
3
ERGONOMI OCH KOMFOR
T
Reglage vid ratten
Val av funktionen - ON
Om du markerar valet ON

sätts funktionen i gång.
Om din bil är utrustad
med denna display
bekräftas handlingen av ett meddelande.
Programmering av en hastighet

Accelerera tills du når önskad hastighet
med 4:an eller 5:an ilagd.
För reglaget uppåt (+) i cirka en sekund för
att lagra hastigheten.
Släpp trycket på gaspedalen, bilen håller nu
denna fart.
Frånkoppling/avaktivering av funktionen

Tryck på broms- eller kopplingspedalen
eller placera tumhjulet i läge OFF
, så att
kontrollampan släcks.
Då ett av systemen ESP eller ASR är
inkopplat, kopplas farthållaren tillfälligt bort.


- öka hastigheten antingen stegvis med
korta tryckningar eller kontinuerligt
genom att hålla reglaget tryckt uppåt
(+ tecken),

Överskrida hastigheten tillfälligt

Medan farthållaren är aktiverad, kan man
alltid överskrida den programmerade
hastigheten (t. ex. vid omkörning) genom att
trycka på gaspedalen.

- minska hastigheten kontinuerligt genom
att hålla reglaget tryckt nedåt (- tecken).


Återställa hastigheten - RES

För att återställa den hastighet
som programmerats (t. ex.
efter tryckning på broms- eller
kopplingspedalen) återgår du gradvis till
önskad fart och trycker på RES
.
Kontrollampan tänds och farthållaren är åter
i funktion.


Ändring av den programmerade
hastigheten med farthållaren inkopplad
Du kan:

53
3
ERGONOMI OCH KOMFOR
T
Ventilera
ENZONS LUFTKONDITIONERING MED AUTOMATISK INSTÄLLNING
Om din bil är utrustad med dessa
manöverknappar, finns de på
instrumentbrädan på framsidan av
mittkonsolen.

Automatiskt läge (AUTO)

Igångsättning av FULL AUTO
:
en tryckning på manöverknappen
AUTO
sätter i gång systemet,
vilket bekräftas av visningen
FULL AUTO
. Detta är det normala
användningsläget för klimatsystemet.
Ställ in den temperatur du vill ha med den
rörliga ringen runt manöverknappen AUTO,
enligt en skala som finns mellan:


- HI (High upp till ≈ 32) och

- LO (Low ned till ≈ 16).
Systemet styr luftfördelningen, luftströmmen
och friskluftsintaget för att säkra komforten
som motsvarar den visade graderingen och tillräcklig återcirkulation i kupén.
Du behöver sedan inte längre ingripa.
Kontrollskärmen visar status för den
automatiska luftkonditioneringen.
Anpassningsbart automatiskt läge (AUTO)
Vid igångsättning av läget AUTO
kan vissa inställningar ändras:
luftfördelning, luftström, kylning
och friskluftsintag/återcirkulation
av kupéluft.
Displayen övergår från FULL AUTO
till AUTO
.
För att återgå till helautomatisk funktion
trycker du en gång till på denna knapp. På
framsidan övergår visningen från AUTO
till
FULL AUTO
.
Om systemet inte lyckas hålla det valda
värdet efter manuell inställning, blinkar
knappen och AUTO
försvinner. Tryck på
manöverknappen AUTO
för att återgå till
automatisk inställning.
Frånslagning av kylningen

Kylfunktionerna stängs av genom en
tryckning på denna manöverknapp.
Symbolen (snöfl inga) försvinner från
displayen.
Fullständig avstängning

Genom en tryckning på denna
knapp stänger du av hela
systemet. Dioden och displayen
slocknar. Med motorn i gång och luftkonditioneringen
inkopplad visas denna symbol och
meddelandet FULL AUTO
.
De andra komponenterna visas beroende på
de inställningar som valts av användaren.

75
4
UTRUSTNING I BILE
N

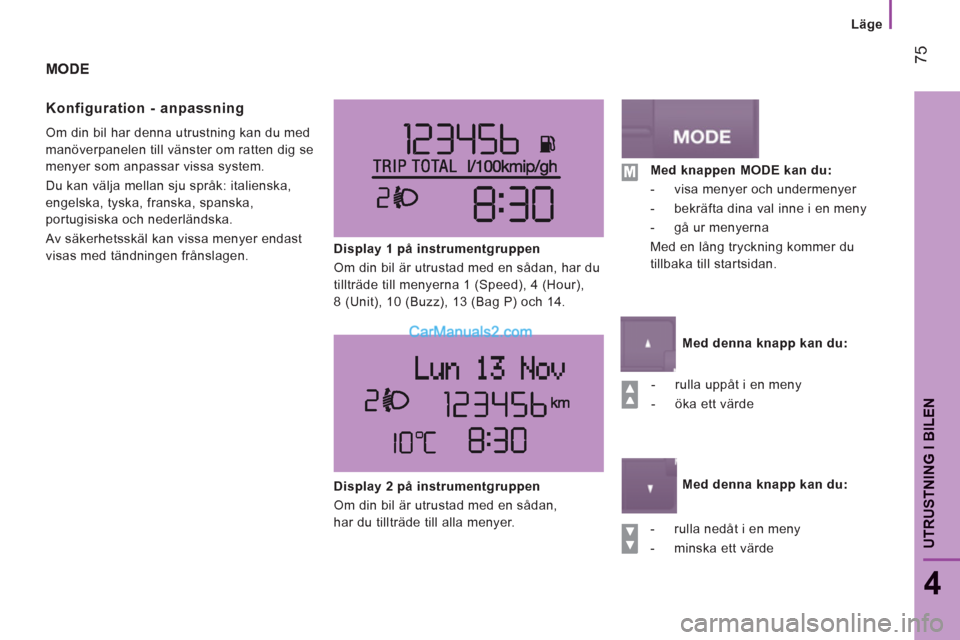

Läge
MODE
Konfi
guration - anpassning
Om din bil har denna utrustning kan du med
manöverpanelen till vänster om ratten dig se
menyer som anpassar vissa system.
Du kan välja mellan sju språk: italienska,
engelska, tyska, franska, spanska,
portugisiska och nederländska.
Av säkerhetsskäl kan vissa menyer endast
visas med tändningen frånslagen.
Display 1 på instrumentgruppen
Om din bil är utrustad med en sådan, har du
tillträde till menyerna 1 (Speed), 4 (Hour),
8 (Unit), 10 (Buzz), 13 (Bag P) och 14.


- rulla uppåt i en meny

- öka ett värde



- rulla nedåt i en meny

- minska ett värde

Display 2 på instrumentgruppen
Om din bil är utrustad med en sådan,
har du tillträde till alla menyer.

Med knappen MODE kan du:


- visa menyer och undermenyer

- bekräfta dina val inne i en meny

- gå ur menyerna
Med en lång tryckning kommer du
tillbaka till startsidan.


Med denna knapp kan du:


Med denna knapp kan du:

kmCITY
78


Parkeringshjälp


PARKERINGSHJÄLP BAK MED LJUDINDIKERING

Om bilen har denna utrustning består
systemet av fyra avståndsgivare monterade i
bakre stötfångaren.
Sensorerna registrerar hinder t.ex. person,
bil, träd, bom, osv. bakom bilen.
Föremål som registreras i början av
manövern registreras ibland inte i slutet av
manövern beroende på storlek och tjocklek.
Orsaken är att det förekommer blinda zoner
mellan och under sensorerna. Exempel på
föremål: pinnar, trottoarkant. Lägga i backväxeln
Information om ett hinder förmedlas med
en ljudsignal, med allt kortare intervall ju
närmare hindret bilen kommer.
När avståndet mellan bilens bakvagn och
hindret är runt trettio centimeter,
blir ljudsignalen kontinuerlig.
Systemet kan under inga omständigheter
ersätta förarens vaksamhet och ansvar.
Inaktivera parkeringshjälpen

För växelspaken till neutralläge.


Funktionsstörning

Kontakta PEUGEOT om
kontrollampan tänds på
instrumentgruppen.
Om din bil är utrustad
med denna display,
visas ett meddelande.

Rätt användning

Se till att sensorerna inte är täckta av lera
eller snö vid dåligt väder eller på vintern.

81
4
UTRUSTNING I BILE
N


Pneumatisk fjädring
LUFTFJÄDRING

Om bilen har luftfjädring, har du möjlighet att
ändra höjden på den bakre tröskeln, för att
underlätta lastningen eller lossningen.
Manöverpanelen befinner sig på
instrumentbrädan.
Du kan välja mellan en nominell nivå och 6 varierande
nivåer för att höja tröskeln (från +1 till +3) eller för att
sänka den (från -1 till -3). Varje nivå som nås visas i
displayen på instrumenttavlan.
Manuell korrigering av lasttröskeln


Höja: justering uppåt av lasttröskeln
Tryck snabbt på manöverknappen
för att höja tröskeln till nästa nivå.
Varje tryckning (dioden lyser)
höjer tröskeln ett steg: +1 till +3.
Genom ett långt tryck höjs tröskeln
till den högsta nivån (+3).
Sänka: justering nedåt av lasttröskeln
Tryck sanbbt på reglaget för att
sänka tröskeln ett steg.
Varje tryckning (dioden lyser)
sänker tröskeln ett steg: -1 till -3.
Genom ett långt tryck sänks
tröskeln till den lägsta nivån (-3).

Bilradio
88


Bläddra fram
visningen

Välja

Visning

Välja

Visning

Välja

Visning

Välja

Visning

För att…

IGN TIME 20 MIN 00 MIN


Ställa in tiden för radiomottagning när tändningsnyckeln
befinner sig i läge "STOP":


- 20 MIN för att lyssna i 20 minuter

- 00 MIN för att stänga av genast.
Vrid nyckeln till läge "MAR" för att slå på bilradion på nytt.



NO HICUT HICUT ON

Välja dynamisk reducering av diskanttonerna:


- ON för ja

- NO för nej.



VOICE 22 21 ... OFF Välja inställning av ljudvolymen:


- 1 - 40

- OFF för bortkoppling av ljudet.



SVC OFF SVC LOW SVC
HIGH

Välja automatisk kontroll av ljudvolymen beroende på bilens hastighet:



- LOW för ja (låg känslighet)

- HIGH för ja (hög känslighet),

- OFF för nej.



CD NAME



XYZ23ABC


ABCDEFG5
MENU


Välja och programmera namnet på den CD-skiva som
spelas, på displayen:

- det förut lagrade namnet

- 8 streck om skivan inte har något namn.


Använd de 4 pilarna för att välja bokstäver och lagra dem med MENU.
Du kan radera namnet med en lång tryckning på knappen "CLR".
Om en CD-skiva
läggs in visas
denna meny. eller
_ _ _ _ _
_ _ _
