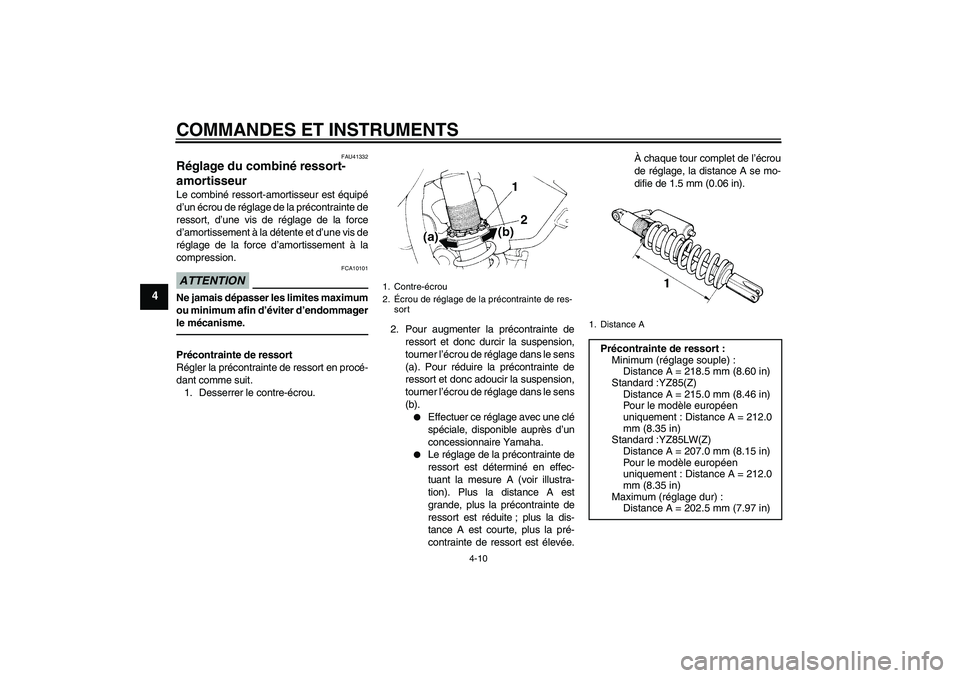

COMMANDES ET INSTRUMENTS
4-10
4
FAU41332
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’un écrou de réglage de la précontrainte de
ressort, d’une vis de réglage de la force
d’amortissement à la détente et d’une vis de
réglage de la force d’amortissement à la
compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Précontrainte de ressort
Régler la précontrainte de ressort en procé-
dant comme suit.
1. Desserrer le contre-écrou.2. Pour augmenter la précontrainte de
ressort et donc durcir la suspension,
tourner l’écrou de réglage dans le sens
(a). Pour réduire la précontrainte de
ressort et donc adoucir la suspension,
tourner l’écrou de réglage dans le sens
(b).


Effectuer ce réglage avec une clé
spéciale, disponible auprès d’un
concessionnaire Yamaha.


Le réglage de la précontrainte de
ressort est déterminé en effec-
tuant la mesure A (voir illustra-
tion). Plus la distance A est
grande, plus la précontrainte de
ressort est réduite ; plus la dis-
tance A est courte, plus la pré-
contrainte de ressort est élevée.À chaque tour complet de l’écrou
de réglage, la distance A se mo-
difie de 1.5 mm (0.06 in).
1. Contre-écrou
2.Écrou de réglage de la précontrainte de res-
sort
1. Distance APrécontrainte de ressort :
Minimum (réglage souple) :
Distance A = 218.5 mm (8.60 in)
Standard :YZ85(Z)
Distance A = 215.0 mm (8.46 in)
Pour le modèle européen
uniquement : Distance A = 212.0
mm (8.35 in)
Standard :YZ85LW(Z)
Distance A = 207.0 mm (8.15 in)
Pour le modèle européen
uniquement : Distance A = 212.0
mm (8.35 in)
Maximum (réglage dur) :
Distance A = 202.5 mm (7.97 in)
U5PA88F0.book Page 10 Tuesday, June 9, 2009 8:43 AM

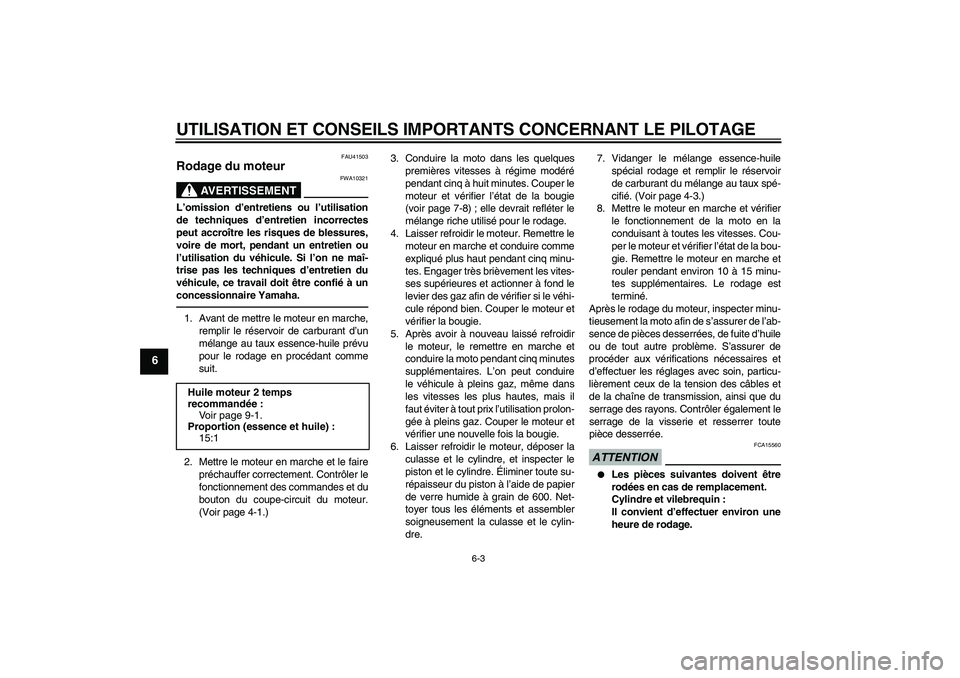

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
6-3
6
FAU41503
Rodage du moteur
AVERTISSEMENT
FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.1. Avant de mettre le moteur en marche,
remplir le réservoir de carburant d’un
mélange au taux essence-huile prévu
pour le rodage en procédant comme
suit.
2. Mettre le moteur en marche et le faire
préchauffer correctement. Contrôler le
fonctionnement des commandes et du
bouton du coupe-circuit du moteur.
(Voir page 4-1.)3. Conduire la moto dans les quelques
premières vitesses à régime modéré
pendant cinq à huit minutes. Couper le
moteur et vérifier l’état de la bougie
(voir page 7-8) ; elle devrait refléter le
mélange riche utilisé pour le rodage.
4. Laisser refroidir le moteur. Remettre le
moteur en marche et conduire comme
expliqué plus haut pendant cinq minu-
tes. Engager très brièvement les vites-
ses supérieures et actionner à fond le
levier des gaz afin de vérifier si le véhi-
cule répond bien. Couper le moteur et
vérifier la bougie.
5. Après avoir à nouveau laissé refroidir
le moteur, le remettre en marche et
conduire la moto pendant cinq minutes
supplémentaires. L’on peut conduire
le véhicule à pleins gaz, même dans
les vitesses les plus hautes, mais il
faut éviter à tout prix l’utilisation prolon-
gée à pleins gaz. Couper le moteur et
vérifier une nouvelle fois la bougie.
6. Laisser refroidir le moteur, déposer la
culasse et le cylindre, et inspecter le
piston et le cylindre. Éliminer toute su-
répaisseur du piston à l’aide de papier
de verre humide à grain de 600. Net-
toyer tous les éléments et assembler
soigneusement la culasse et le cylin-
dre.7. Vidanger le mélange essence-huile
spécial rodage et remplir le réservoir
de carburant du mélange au taux spé-
cifié. (Voir page 4-3.)
8. Mettre le moteur en marche et vérifier
le fonctionnement de la moto en la
conduisant à toutes les vitesses. Cou-
per le moteur et vérifier l’état de la bou-
gie. Remettre le moteur en marche et
rouler pendant environ 10 à 15 minu-
tes supplémentaires. Le rodage est
terminé.
Après le rodage du moteur, inspecter minu-
tieusement la moto afin de s’assurer de l’ab-
sence de pièces desserrées, de fuite d’huile
ou de tout autre problème. S’assurer de
procéder aux vérifications nécessaires et
d’effectuer les réglages avec soin, particu-
lièrement ceux de la tension des câbles et
de la chaîne de transmission, ainsi que du
serrage des rayons. Contrôler également le
serrage de la visserie et resserrer toute
pièce desserrée.
ATTENTION
FCA15560


Les pièces suivantes doivent être
rodées en cas de remplacement.
Cylindre et vilebrequin :
Il convient d’effectuer environ une
heure de rodage. Huile moteur 2 temps
recommandée:
Voir page 9-1.
Proportion (essence et huile) :
15:1
U5PA88F0.book Page 3 Tuesday, June 9, 2009 8:43 AM

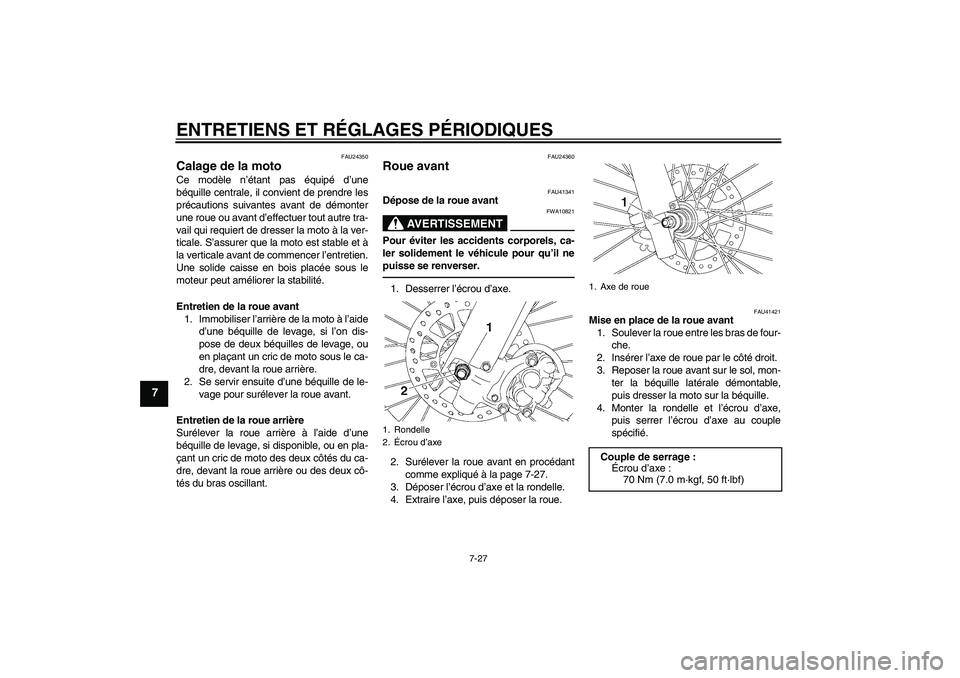

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-27
7
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU24360
Roue avant
FAU41341
Dépose de la roue avant
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer l’écrou d’axe.
2. Surélever la roue avant en procédant
comme expliqué à la page 7-27.
3. Déposer l’écrou d’axe et la rondelle.
4. Extraire l’axe, puis déposer la roue.
FAU41421
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
2. Insérer l’axe de roue par le côté droit.
3. Reposer la roue avant sur le sol, mon-
ter la béquille latérale démontable,
puis dresser la moto sur la béquille.
4. Monter la rondelle et l’écrou d’axe,
puis serrer l’écrou d’axe au couple
spécifié.
1. Rondelle
2.Écrou d’axe
1. Axe de roueCouple de serrage :
Écrou d’axe :
70 Nm (7.0 m·kgf, 50 ft·lbf)
U5PA88F0.book Page 27 Tuesday, June 9, 2009 8:43 AM

SOIN ET REMISAGE DE LA MOTO
8-1
8
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU41356
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10772


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
U5PA88F0.book Page 1 Tuesday, June 9, 2009 8:43 AM

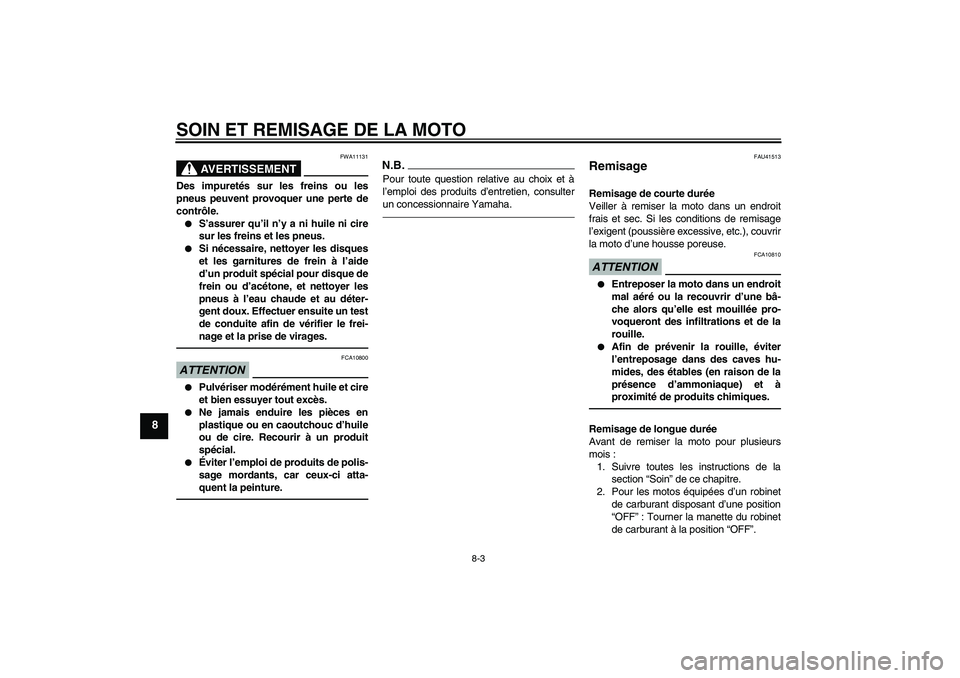

SOIN ET REMISAGE DE LA MOTO
8-3
8
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.

S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-
nage et la prise de virages.
ATTENTION
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.
FAU41513
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet
de carburant disposant d’une position
“OFF”: Tourner la manette du robinet
de carburant à la position “OFF”.
U5PA88F0.book Page 3 Tuesday, June 9, 2009 8:43 AM

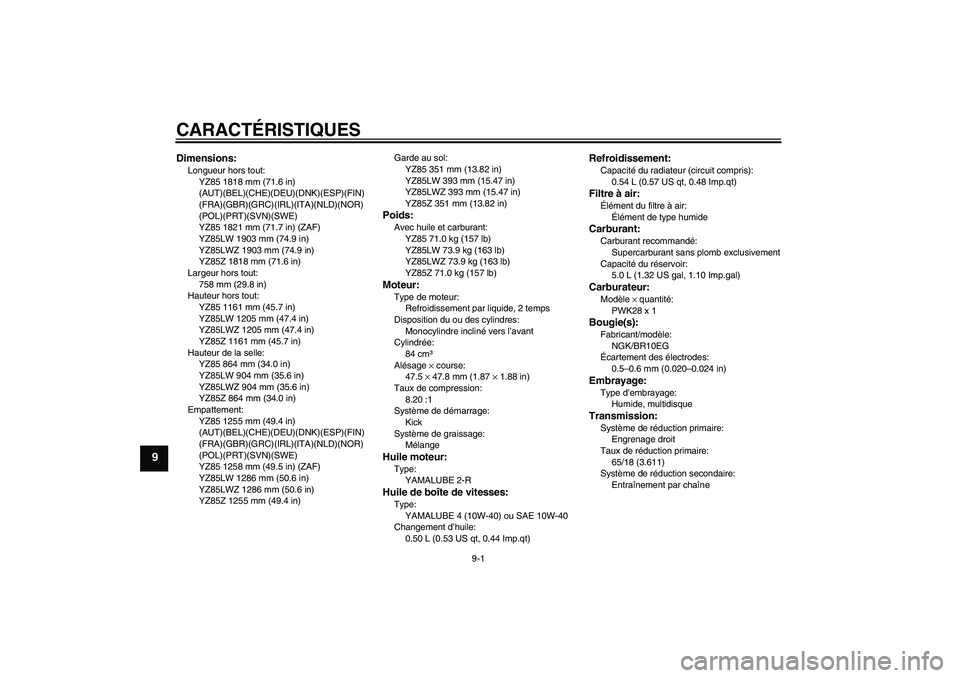

CARACTÉRISTIQUES
9-1
9
Dimensions:Longueur hors tout:
YZ85 1818 mm (71.6 in)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85 1821 mm (71.7 in) (ZAF)
YZ85LW 1903 mm (74.9 in)
YZ85LWZ 1903 mm (74.9 in)
YZ85Z 1818 mm (71.6 in)
Largeur hors tout:
758 mm (29.8 in)
Hauteur hors tout:
YZ85 1161 mm (45.7 in)
YZ85LW 1205 mm (47.4 in)
YZ85LWZ 1205 mm (47.4 in)
YZ85Z 1161 mm (45.7 in)
Hauteur de la selle:
YZ85 864 mm (34.0 in)
YZ85LW 904 mm (35.6 in)
YZ85LWZ 904 mm (35.6 in)
YZ85Z 864 mm (34.0 in)
Empattement:
YZ85 1255 mm (49.4 in)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85 1258 mm (49.5 in) (ZAF)
YZ85LW 1286 mm (50.6 in)
YZ85LWZ 1286 mm (50.6 in)
YZ85Z 1255 mm (49.4 in)Garde au sol:
YZ85 351 mm (13.82 in)
YZ85LW 393 mm (15.47 in)
YZ85LWZ 393 mm (15.47 in)
YZ85Z 351 mm (13.82 in)
Poids:Avec huile et carburant:
YZ85 71.0 kg (157 lb)
YZ85LW 73.9 kg (163 lb)
YZ85LWZ 73.9 kg (163 lb)
YZ85Z 71.0 kg (157 lb)Moteur:Type de moteur:
Refroidissement par liquide, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
84 cm³
Alésage × course:
47.5 × 47.8 mm (1.87 × 1.88 in)
Taux de compression:
8.20 :1
Système de démarrage:
Kick
Système de graissage:
MélangeHuile moteur:Type:
YAMALUBE 2-RHuile de boîte de vitesses:Type:
YAMALUBE 4 (10W-40) ou SAE 10W-40
Changement d’huile:
0.50 L (0.53 US qt, 0.44 Imp.qt)
Refroidissement:Capacité du radiateur (circuit compris):
0.54 L (0.57 US qt, 0.48 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
5.0 L (1.32 US gal, 1.10 Imp.gal)Carburateur:Modèle × quantité:
PWK28 x 1Bougie(s):Fabricant/modèle:
NGK/BR10EG
Écartement des électrodes:
0.5–0.6 mm (0.020–0.024 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
65/18 (3.611)
Système de réduction secondaire:
Entraînement par chaîne
U5PA88F0.book Page 1 Tuesday, June 9, 2009 8:43 AM

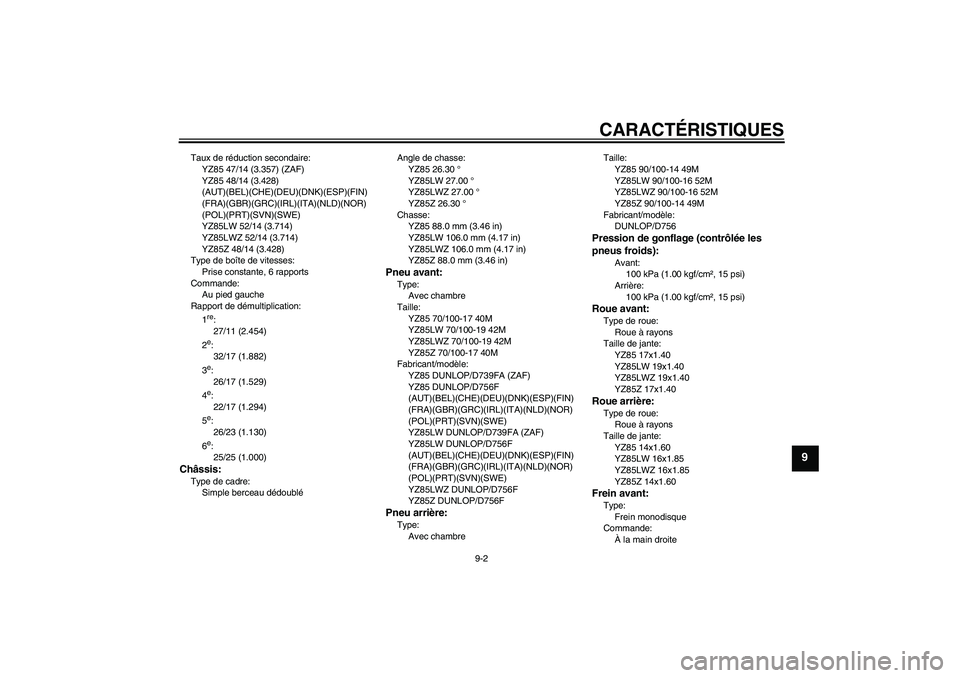

CARACTÉRISTIQUES
9-2
9
Taux de réduction secondaire:
YZ85 47/14 (3.357) (ZAF)
YZ85 48/14 (3.428)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85LW 52/14 (3.714)
YZ85LWZ 52/14 (3.714)
YZ85Z 48/14 (3.428)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
27/11 (2.454)
2e:
32/17 (1.882)
3e:
26/17 (1.529)
4e:
22/17 (1.294)
5e:
26/23 (1.130)
6e:
25/25 (1.000)
Châssis:Type de cadre:
Simple berceau dédoubléAngle de chasse:
YZ85 26.30 °
YZ85LW 27.00 °
YZ85LWZ 27.00 °
YZ85Z 26.30 °
Chasse:
YZ85 88.0 mm (3.46 in)
YZ85LW 106.0 mm (4.17 in)
YZ85LWZ 106.0 mm (4.17 in)
YZ85Z 88.0 mm (3.46 in)
Pneu avant:Type:
Avec chambre
Taille:
YZ85 70/100-17 40M
YZ85LW 70/100-19 42M
YZ85LWZ 70/100-19 42M
YZ85Z 70/100-17 40M
Fabricant/modèle:
YZ85 DUNLOP/D739FA (ZAF)
YZ85 DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85LW DUNLOP/D739FA (ZAF)
YZ85LW DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(ITA)(NLD)(NOR)
(POL)(PRT)(SVN)(SWE)
YZ85LWZ DUNLOP/D756F
YZ85Z DUNLOP/D756FPneu arrière:Type:
Avec chambreTaille:
YZ85 90/100-14 49M
YZ85LW 90/100-16 52M
YZ85LWZ 90/100-16 52M
YZ85Z 90/100-14 49M
Fabricant/modèle:
DUNLOP/D756
Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (1.00 kgf/cm², 15 psi)
Arrière:
100 kPa (1.00 kgf/cm², 15 psi)
Roue avant:Type de roue:
Roue à rayons
Taille de jante:
YZ85 17x1.40
YZ85LW 19x1.40
YZ85LWZ 19x1.40
YZ85Z 17x1.40Roue arrière:Type de roue:
Roue à rayons
Taille de jante:
YZ85 14x1.60
YZ85LW 16x1.85
YZ85LWZ 16x1.85
YZ85Z 14x1.60Frein avant:Type:
Frein monodisque
Commande:
À la main droite
U5PA88F0.book Page 2 Tuesday, June 9, 2009 8:43 AM
