2010 YAMAHA XT660Z ESP

1
2
3
4
5
6
7
8
9
10

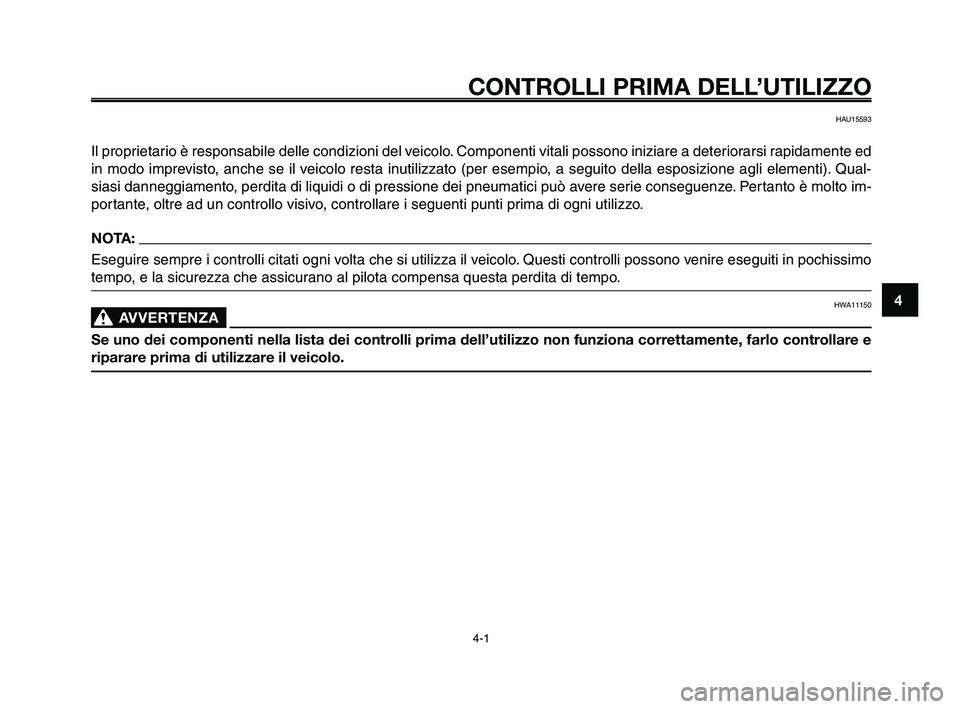

CONTROLLI PRIMA DELL’UTILIZZO
4-1
HAU15593
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed
in modo imprevisto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qual-
siasi danneggiamento, perdita di liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto im-
portante, oltre ad un controllo visivo, controllare i seguenti punti prima di ogni utilizzo.
NOTA:
Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo
tempo, e la sicurezza che assicurano al pilota compensa questa perdita di tempo.
HWA11150
AVVERTENZA0
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e
riparare prima di utilizzare il veicolo.
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 1

1
2
3
4
5
6
7
8
9
10

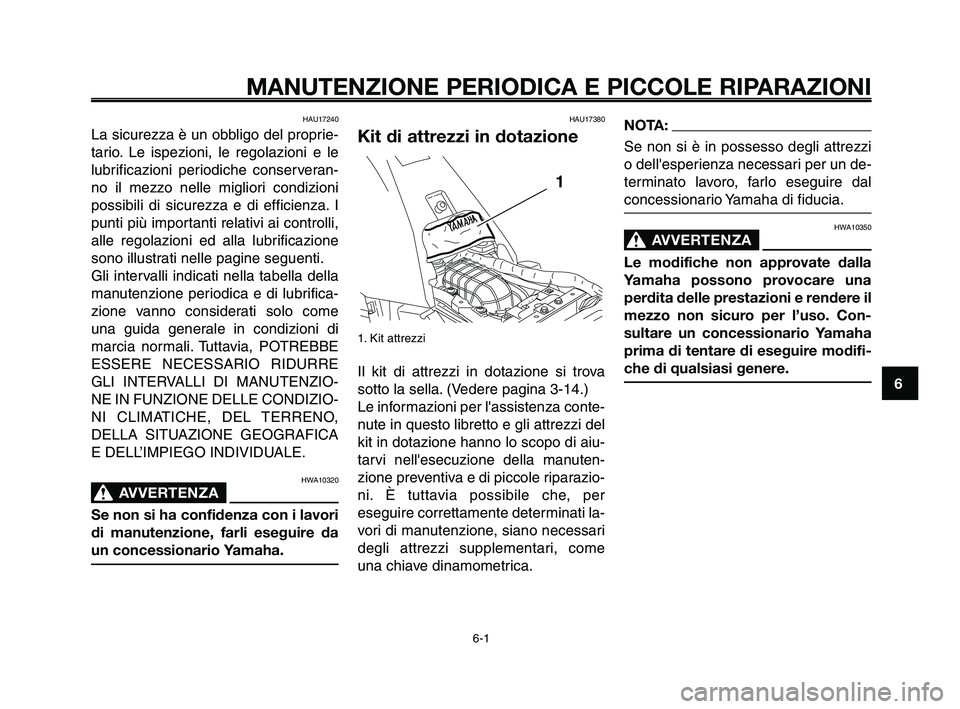

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU17240
La sicurezza è un obbligo del proprie-
tario. Le ispezioni, le regolazioni e le
lubrificazioni periodiche conserveran-
no il mezzo nelle migliori condizioni
possibili di sicurezza e di efficienza. I
punti più importanti relativi ai controlli,
alle regolazioni ed alla lubrificazione
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della
manutenzione periodica e di lubrifica-
zione vanno considerati solo come
una guida generale in condizioni di
marcia normali. Tuttavia, POTREBBE
ESSERE NECESSARIO RIDURRE
GLI INTERVALLI DI MANUTENZIO-
NE IN FUNZIONE DELLE CONDIZIO-
NI CLIMATICHE, DEL TERRENO,
DELLA SITUAZIONE GEOGRAFICA
E DELL’IMPIEGO INDIVIDUALE.
HWA10320
AVVERTENZA0
Se non si ha confidenza con i lavori
di manutenzione, farli eseguire da
un concessionario Yamaha.
HAU17380
Kit di attrezzi in dotazione
1. Kit attrezzi
Il kit di attrezzi in dotazione si trova
sotto la sella. (Vedere pagina 3-14.)
Le informazioni per l'assistenza conte-
nute in questo libretto e gli attrezzi del
kit in dotazione hanno lo scopo di aiu-
tarvi nell'esecuzione della manuten-
zione preventiva e di piccole riparazio-
ni. È tuttavia possibile che, per
eseguire correttamente determinati la-
vori di manutenzione, siano necessari
degli attrezzi supplementari, come
una chiave dinamometrica.
NOTA:
Se non si è in possesso degli attrezzi
o dell'esperienza necessari per un de-
terminato lavoro, farlo eseguire dal
concessionario Yamaha di fiducia.
HWA10350
AVVERTENZA0
Le modifiche non approvate dalla
Yamaha possono provocare una
perdita delle prestazioni e rendere il
mezzo non sicuro per l’uso. Con-
sultare un concessionario Yamaha
prima di tentare di eseguire modifi-
che di qualsiasi genere.
6-1
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 6-1

1
2
3
4
5
6
7
8
9
10

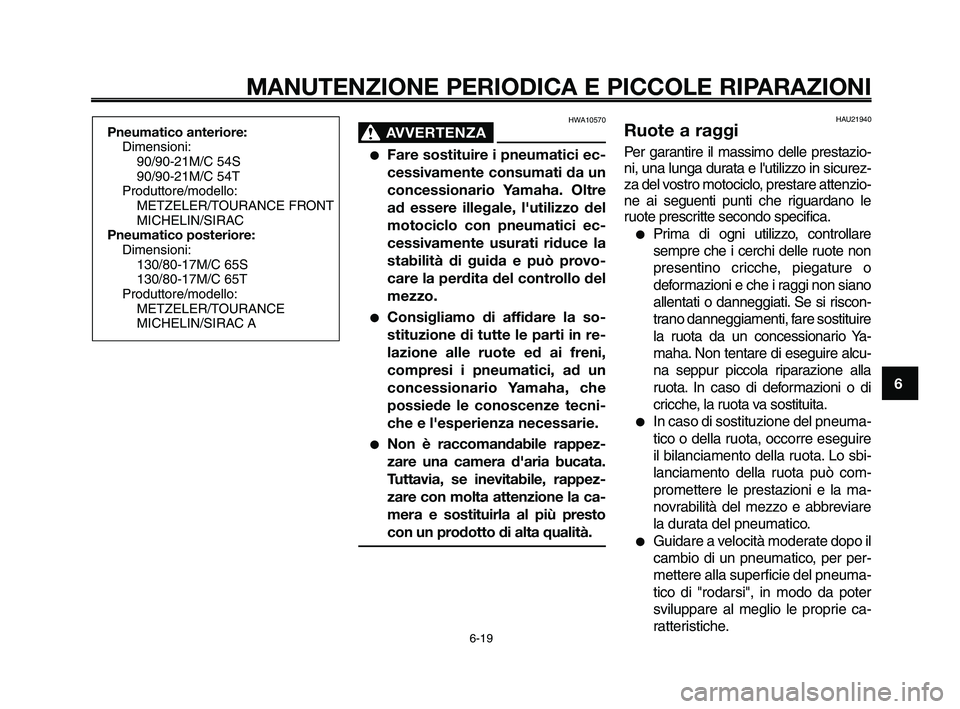

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HWA10570
AVVERTENZA0
●Fare sostituire i pneumatici ec-
cessivamente consumati da un
concessionario Yamaha. Oltre
ad essere illegale, l'utilizzo del
motociclo con pneumatici ec-
cessivamente usurati riduce la
stabilità di guida e può provo-
care la perdita del controllo del
mezzo.
●Consigliamo di affidare la so-
stituzione di tutte le parti in re-
lazione alle ruote ed ai freni,
compresi i pneumatici, ad un
concessionario Yamaha, che
possiede le conoscenze tecni-
che e l'esperienza necessarie.
●Non è raccomandabile rappez-
zare una camera d'aria bucata.
Tuttavia, se inevitabile, rappez-
zare con molta attenzione la ca-
mera e sostituirla al più presto
con un prodotto di alta qualità.
Pneumatico anteriore:
Dimensioni:
90/90-21M/C 54S
90/90-21M/C 54T
Produttore/modello:
METZELER/TOURANCE FRONT
MICHELIN/SIRAC
Pneumatico posteriore:
Dimensioni:
130/80-17M/C 65S
130/80-17M/C 65T
Produttore/modello:
METZELER/TOURANCE
MICHELIN/SIRAC A
HAU21940Ruote a raggi
Per garantire il massimo delle prestazio-
ni, una lunga durata e l'utilizzo in sicurez-
za del vostro motociclo, prestare attenzio-
ne ai seguenti punti che riguardano le
ruote prescritte secondo specifica.
●Prima di ogni utilizzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o
deformazioni e che i raggi non siano
allentati o danneggiati. Se si riscon-
trano danneggiamenti, fare sostituire
la ruota da un concessionario Ya-
maha. Non tentare di eseguire alcu-
na seppur piccola riparazione alla
ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
●In caso di sostituzione del pneuma-
tico o della ruota, occorre eseguire
il bilanciamento della ruota. Lo sbi-
lanciamento della ruota può com-
promettere le prestazioni e la ma-
novrabilità del mezzo e abbreviare
la durata del pneumatico.
●Guidare a velocità moderate dopo il
cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di "rodarsi", in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
6-19
XT660Z 04-06 ITA 1-04-2008 15:02 Pagina 6-19

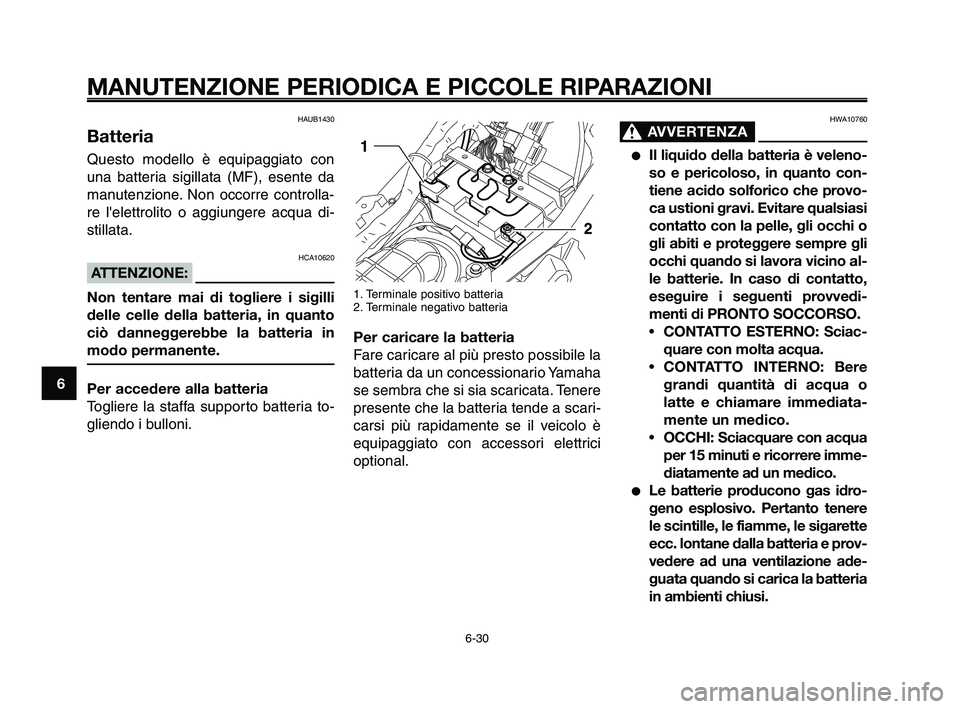

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAUB1430
Batteria
Questo modello è equipaggiato con
una batteria sigillata (MF), esente da
manutenzione. Non occorre controlla-
re l'elettrolito o aggiungere acqua di-
stillata.
HCA10620
ATTENZIONE:
Non tentare mai di togliere i sigilli
delle celle della batteria, in quanto
ciò danneggerebbe la batteria in
modo permanente.
Per accedere alla batteria
Togliere la staffa supporto batteria to-
gliendo i bulloni.
1. Terminale positivo batteria
2. Terminale negativo batteria
Per caricare la batteria
Fare caricare al più presto possibile la
batteria da un concessionario Yamaha
se sembra che si sia scaricata. Tenere
presente che la batteria tende a scari-
carsi più rapidamente se il veicolo è
equipaggiato con accessori elettrici
optional.
HWA10760
AVVERTENZA0
●Il liquido della batteria è veleno-
so e pericoloso, in quanto con-
tiene acido solforico che provo-
ca ustioni gravi. Evitare qualsiasi
contatto con la pelle, gli occhi o
gli abiti e proteggere sempre gli
occhi quando si lavora vicino al-
le batterie. In caso di contatto,
eseguire i seguenti provvedi-
menti di PRONTO SOCCORSO.
•CONTATTO ESTERNO: Sciac-
quare con molta acqua.
•CONTATTO INTERNO: Bere
grandi quantità di acqua o
latte e chiamare immediata-
mente un medico.
•OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
●Le batterie producono gas idro-
geno esplosivo. Pertanto tenere
le scintille, le fiamme, le sigarette
ecc. lontane dalla batteria e prov-
vedere ad una ventilazione ade-
guata quando si carica la batteria
in ambienti chiusi.
6-30
1
2
3
4
5
6
7
8
9
10
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 6-30

1
2
3
4
5
6
7
8
9
10

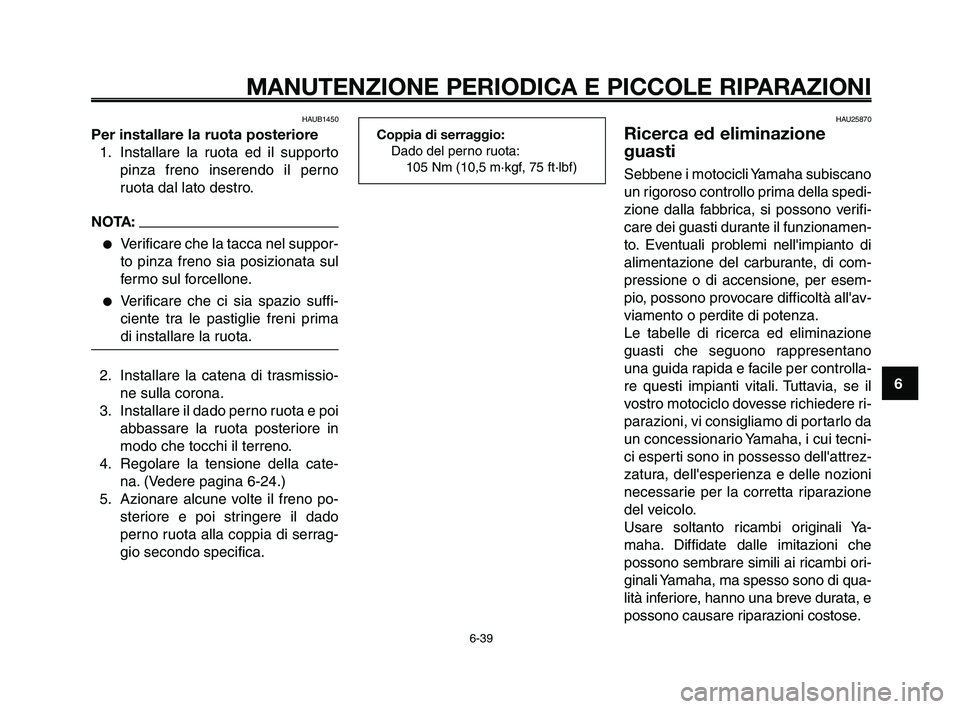

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-39
HAUB1450
Per installare la ruota posteriore
1. Installare la ruota ed il supporto
pinza freno inserendo il perno
ruota dal lato destro.
NOTA:
●Verificare che la tacca nel suppor-
to pinza freno sia posizionata sul
fermo sul forcellone.
●Verificare che ci sia spazio suffi-
ciente tra le pastiglie freni prima
di installare la ruota.
2. Installare la catena di trasmissio-
ne sulla corona.
3. Installare il dado perno ruota e poi
abbassare la ruota posteriore in
modo che tocchi il terreno.
4. Regolare la tensione della cate-
na. (Vedere pagina 6-24.)
5. Azionare alcune volte il freno po-
steriore e poi stringere il dado
perno ruota alla coppia di serrag-
gio secondo specifica.
Coppia di serraggio:
Dado del perno ruota:
105 Nm (10,5 m·kgf, 75 ft·lbf)
HAU25870
Ricerca ed eliminazione
guasti
Sebbene i motocicli Yamaha subiscano
un rigoroso controllo prima della spedi-
zione dalla fabbrica, si possono verifi-
care dei guasti durante il funzionamen-
to. Eventuali problemi nell'impianto di
alimentazione del carburante, di com-
pressione o di accensione, per esem-
pio, possono provocare difficoltà all'av-
viamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione
guasti che seguono rappresentano
una guida rapida e facile per controlla-
re questi impianti vitali. Tuttavia, se il
vostro motociclo dovesse richiedere ri-
parazioni, vi consigliamo di portarlo da
un concessionario Yamaha, i cui tecni-
ci esperti sono in possesso dell'attrez-
zatura, dell'esperienza e delle nozioni
necessarie per la corretta riparazione
del veicolo.
Usare soltanto ricambi originali Ya-
maha. Diffidate dalle imitazioni che
possono sembrare simili ai ricambi ori-
ginali Yamaha, ma spesso sono di qua-
lità inferiore, hanno una breve durata, e
possono causare riparazioni costose.
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 6-39

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
07italiano 26/2/10 11:21 Página 95
