2010 YAMAHA XJ6F ESP

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU10132
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
Este é o símbolo de alerta de segurança. É usado para alertá-lo para potenciais perigos de
ferimentos. Respeite todas as mensagens de segurança assinaladas com este símbolo para
evitar possíveis ferimentos ou morte.
Um AVISO indica uma situação perigosa que, se não for evitada, pode resultar em morte ou
ferimentos graves.
Uma PRECAUÇÃO indica precauções especiais que devem ser adoptadas para evitar danos
no veículo ou outros danos materiais.
Uma NOTA fornece informações importantes para esclarecer ou simplificar os procedimentos.
AV I S O
PRECAUÇÃONOTA
U1CWP0P0.book Page 1 Thursday, September 10, 2009 5:26 PM

ÍNDICEINFORMAÇÕES RELATIVAS À
SEGURANÇA ....................................1-1
DESCRIÇÃO .....................................2-1
Vista esquerda.................................2-1
Vista direita ......................................2-2
Controlos e instrumentos.................2-3
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS...............................3-1
Sistema imobilizador ......................3-1
Interruptor principal/bloqueio da
direcção .......................................3-2
Indicadores luminosos e luzes de
advertência ..................................3-3
Módulo do contador
multifuncional ..............................3-8
Alarme antifurto (opcional) ...........3-11
Interruptores do guiador ...............3-12
Alavanca da embraiagem .............3-13
Pedal de mudança de
velocidades ...............................3-13
Alavanca do travão .......................3-14
Pedal do travão ............................3-14
ABS (para modelos com sistema
ABS) ..........................................3-14
Tampa do depósito de
combustível ...............................3-15
Combustível ..................................3-16
Tubo de respiração/descarga do
depósito de combustível ...........3-17Conversor catalítico ..................... 3-18
Assento ........................................ 3-18
Suporte de capacete .................... 3-19
Compartimento de
armazenagem ........................... 3-20
Posição do guiador ...................... 3-20
Espelhos retrovisores ................... 3-21
Ajuste do amortecedor ................. 3-21
Descanso lateral .......................... 3-22
Sistema de corte do circuito de
ignição ...................................... 3-23
PARA SUA SEGURANÇA –
VERIFICAÇÕES PRÉVIAS À
UTILIZAÇÃO...................................... 4-1
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS À
CONDUÇÃO...................................... 5-1
Colocação do motor em
funcionamento ............................ 5-1
Mudança de velocidades ............... 5-2
Sugestões para a redução do
consumo de combustível ............ 5-3
Rodagem do motor ........................ 5-3
Estacionamento ............................. 5-4
MANUTENÇÃO PERIÓDICA E
AJUSTES........................................... 6-1
Jogo de ferramentas do
proprietário .................................. 6-1Tabela de manutenção periódica
para o sistema de controlo das
emissões .................................... 6-3
Tabela de lubrificação e
manutenção geral ....................... 6-4
Remoção e instalação das
carenagens e painéis ................. 6-8
Verificação das velas de
ignição ...................................... 6-11
Óleo do motor e cartucho do filtro
de óleo ...................................... 6-12
Refrigerante ................................. 6-14
Substituição do elemento do filtro
de ar ......................................... 6-18
Ajuste da velocidade de ralenti do
motor ........................................ 6-19
Verificação da folga do cabo do
acelerador ................................ 6-20
Folga das válvulas ....................... 6-20
Pneus ........................................... 6-21
Rodas de liga ............................... 6-23
Ajuste da folga da alavanca da
embraiagem ............................. 6-23
Interruptores das luzes dos
travões (XJ6F) ........................... 6-24
Interruptores das luzes dos
travões (XJ6FA) ........................ 6-25
Verificação das pastilhas dos
travões da frente e de trás ....... 6-25
Verificação do nível de líquido dos
travões ...................................... 6-26U1CWP0P0.book Page 1 Thursday, September 10, 2009 5:26 PM

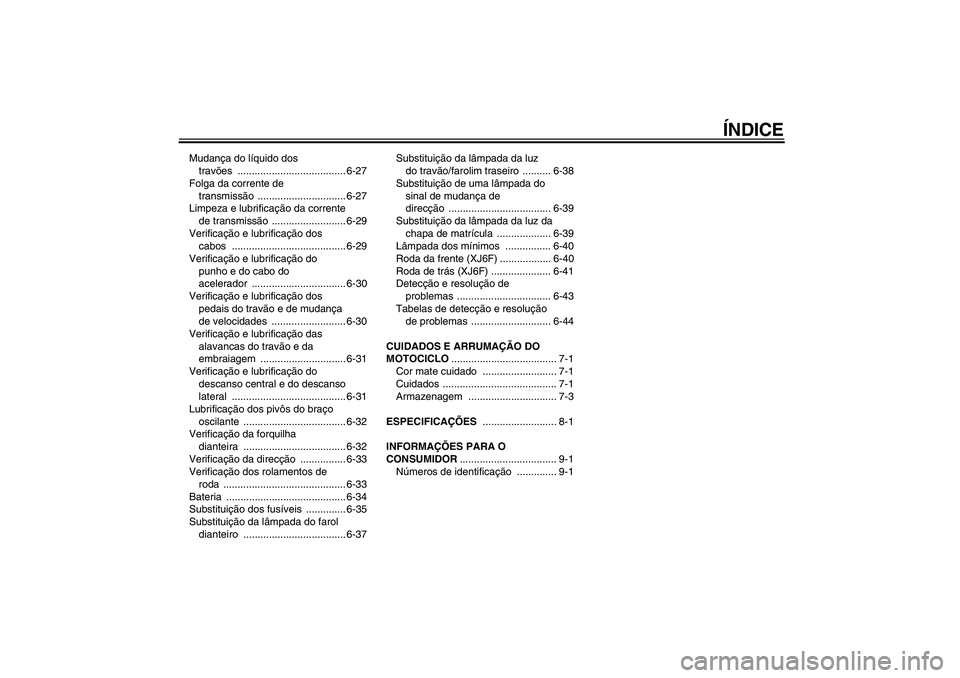

ÍNDICE
Mudança do líquido dos
travões ...................................... 6-27
Folga da corrente de
transmissão ............................... 6-27
Limpeza e lubrificação da corrente
de transmissão .......................... 6-29
Verificação e lubrificação dos
cabos ........................................ 6-29
Verificação e lubrificação do
punho e do cabo do
acelerador ................................. 6-30
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidades .......................... 6-30
Verificação e lubrificação das
alavancas do travão e da
embraiagem .............................. 6-31
Verificação e lubrificação do
descanso central e do descanso
lateral ........................................ 6-31
Lubrificação dos pivôs do braço
oscilante .................................... 6-32
Verificação da forquilha
dianteira .................................... 6-32
Verificação da direcção ................ 6-33
Verificação dos rolamentos de
roda ........................................... 6-33
Bateria .......................................... 6-34
Substituição dos fusíveis .............. 6-35
Substituição da lâmpada do farol
dianteiro .................................... 6-37Substituição da lâmpada da luz
do travão/farolim traseiro .......... 6-38
Substituição de uma lâmpada do
sinal de mudança de
direcção .................................... 6-39
Substituição da lâmpada da luz da
chapa de matrícula ................... 6-39
Lâmpada dos mínimos ................ 6-40
Roda da frente (XJ6F) .................. 6-40
Roda de trás (XJ6F) ..................... 6-41
Detecção e resolução de
problemas ................................. 6-43
Tabelas de detecção e resolução
de problemas ............................ 6-44
CUIDADOS E ARRUMAÇÃO DO
MOTOCICLO..................................... 7-1
Cor mate cuidado .......................... 7-1
Cuidados ........................................ 7-1
Armazenagem ............................... 7-3
ESPECIFICAÇÕES .......................... 8-1
INFORMAÇÕES PARA O
CONSUMIDOR.................................. 9-1
Números de identificação .............. 9-1
U1CWP0P0.book Page 2 Thursday, September 10, 2009 5:26 PM

1-1
1
INFORMAÇÕES RELATIVAS À SEGURANÇA
PAU10283
Seja um Proprietário Responsável
Como proprietário do veículo, é responsá-
vel pela segurança e funcionamento correc-
to do seu motociclo.
Os motociclos são veículos de duas rodas.
A sua utilização e manuseamento seguros
dependem da adopção de técnicas de con-
dução adequadas, bem como da perícia do
condutor. Todos os condutores deverão ter
conhecimento dos seguintes requisitos an-
tes de conduzir este motociclo.
O condutor deverá:

obter instruções completas de uma
entidade competente sobre todos os
aspectos da utilização do motociclo;


observar os avisos e os requisitos de
manutenção apresentados neste Ma-
nual do utilizador;


obter formação qualificada sobre as
técnicas de condução correctas e se-
guras;


obter serviços técnicos profissionais,
conforme indicado neste Manual do
utilizador e/ou sempre que se torne
necessário devido a problemas mecâ-
nicos.Condução segura
Efectue as verificações prévias sempre que
utilizar o veículo para garantir que se en-
contra em perfeitas condições de funciona-
mento. Se o veículo não for inspeccionado
ou mantido em condições, há mais possibi-
lidades de ocorrer um acidente ou danos no
equipamento. Consulte a página 4-1 para
obter uma lista de verificações prévias à uti-
lização.


Este motociclo está concebido para
transportar o condutor e um passagei-
ro.


O facto dos automobilistas não detec-
tarem nem reconhecerem os motoci-
clos no trânsito é a principal causa dos
acidentes entre automóveis e motoci-
clos. Muitos acidentes são causados
por automobilistas que não vêem o
motociclo. É importante assegurar-se
que seja visto para reduzir as hipóte-
ses de ocorrência deste tipo de aci-
dente.
Por isso:
Use um casaco de cor viva.
Redobre a atenção ao aproximar-
se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com motociclos.Conduza onde os outros conduto-
res o possam ver. Evite conduzir no
ângulo morto de outro condutor.


Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitos
condutores envolvidos em acidentes
nem sequer têm carta de condução de
motociclos actual.
É importante que esteja qualificado
para conduzir um motociclo e que
só o empreste a outros condutores
qualificados.
Conheça as suas capacidades e as
suas limitações. Não tentar exceder
as suas limitações é um factor que
pode ajudá-lo a evitar um acidente.
Recomendamos que pratique a
condução do seu motociclo em lo-
cais onde não haja trânsito, até que
esteja bem familiarizado com o
mesmo e com todos os seus meca-
nismos de controlo.


Muitos acidentes são causados por
um erro cometido pelo condutor do
motociclo. Um erro tipicamente come-
tido pelo condutor é fazer uma curva
U1CWP0P0.book Page 1 Thursday, September 10, 2009 5:26 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1
fora-de-mão devido a velocidade ex-
cessiva ou a um ângulo de inclinação
insuficiente em relação à velocidade.
Obedeça sempre ao limite de velo-
cidade e nunca ande mais depressa
do que o permitido pelas condições
da estrada e do trânsito.
Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.


A postura do condutor e do passageiro
é importante para um controlo ade-
quado.
Durante a condução, o condutor de-
verá manter as mãos no guiador e
os pés nos apoios de pés, a fim de
manter o controlo do motociclo.
O passageiro deve segurar-se sem-
pre no condutor, na correia do as-
sento ou na barra de manobra (se o
veículo os possuir), com ambas as
mãos, e deve manter os pés nos
apoios de pés para o passageiro.
Nunca transporte um passageiro,
excepto se ele ou ela puderem colo-
car, com firmeza, ambos os pés nos
apoios de pés do passageiro.


Nunca conduza sob a influência de ál-
cool ou outras drogas.


Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos de protecção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacete
de segurança é o factor mais importante
para a prevenção ou redução de ferimentos
na cabeça.


Use sempre um capacete aprovado.


Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.


O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.


Nunca use roupas largas, caso contrá-
rio estas poderão prender-se nas ala-
vancas de controlo, nos apoios de pés
ou nas rodas, causando ferimentos ou
até um acidente.


Use sempre vestuário de protecção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de esca-pe ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.


As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxido de
carbono
Qualquer sistema de escape do motor pro-
duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de raci-
ocínio e, eventualmente, a morte.
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um nível
mortífero de monóxido de carbono pode
acumular-se rapidamente e a pessoa pode
perder os sentidos e não conseguir salvar-
se. Além disso, em locais fechados ou com
má ventilação, um nível mortífero de monó-
xido de carbono pode manter-se durante
horas ou dias. Se tiver algum sintoma de in-
toxicação por monóxido de carbono, aban-
done imediatamente o local, apanhe ar
fresco e PROCURE CUIDADOS MÉDI-
COS.
U1CWP0P0.book Page 2 Thursday, September 10, 2009 5:26 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1


Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de carbo-
no pode atingir rapidamente níveis pe-
rigosos.


Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como celei-
ros, garagens ou alpendres.


Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao seu
motociclo pode afectar adversamente a es-
tabilidade e o manuseamento se a distribui-
ção de peso no seu motociclo for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios ao seu motociclo. Redobre o
cuidado quando conduzir um motociclo que
tenha mais carga ou acessórios. Aqui, jun-
tamente com as informações sobre acessó-
rios apresentadas em seguida, encontram-
se algumas recomendações gerais a seguir
se colocar carga no seu motociclo.O peso total do operador, passageiro, aces-
sórios e carga não devem exceder o limite
máximo de carga. A utilização de um veí-
culo sobrecarregado pode provocar um
acidente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:


A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Acondicione bem os artigos mais
pesados o mais perto possível do cen-
tro do veículo e distribua o peso o mais
uniformemente possível por ambos os
lados do motociclo para minimizar o
desequilíbrio ou a instabilidade.


A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos ao moto-ciclo. Verifique com frequência os su-
portes dos acessórios e os
prendedores da carga.
Ajuste a suspenção em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
Nunca prenda artigos grandes ou
pesados ao guiador, à forquilha di-
anteira ou ao guarda-lamas diantei-
ro. Estes artigos, incluindo alguma
carga, tal como sacos-cama, sacos
grossos de lã ou tendas, podem cri-
ar um manuseamento instável ou
uma fraca resposta da direcção.


Este veículo não foi concebido para
puxar um reboque nem para ser
conjugado com um sidecar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha fa-
bricam peças e acessórios ou oferecem ou-
tros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es- Carga máxima:
XJ6F 185 kg (408 lb)
XJ6FA 180 kg (397 lb)
U1CWP0P0.book Page 3 Thursday, September 10, 2009 5:26 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.


Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podemcausar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.


Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-21 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
U1CWP0P0.book Page 4 Thursday, September 10, 2009 5:26 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do visor
correspondentes ao contador de combustí-
vel desaparecem na direcção de “E” (vazio)
à medida que o nível de combustível dimi-
nui. Quando o último segmento à esquerda
começar a piscar, reabasteça logo que pos-
sível.NOTAEste indicador de combustível está equipa-
do com um sistema de auto-diagnóstico. Se
for detectado algum problema no circuito
eléctrico, o ciclo seguinte é repetido até que
a avaria seja corrigida: os segmentos do ní-
vel de combustível e o símbolo“” pisca-
rão oito vezes e, depois, apagar-se-ão
durante, aproximadamente, 3 segundos.Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o circuito eléc-
trico.
Modo da temperatura do refrigerante
O visor da temperatura do refrigerante indi-
ca a temperatura do refrigerante.PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor
indicará um código de erro.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro.
1. Indicador de combustível
1
1. Visor da temperatura do refrigerante
1
1. Exibição de código de erro1
U1CWP0P0.book Page 10 Thursday, September 10, 2009 5:26 PM
