DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda
4
5
1
2
3
6
7
8
9
1. Parafuso ajustador da força amortecedora de recuo da forquilha dian-
teira (página 3-15)
2. Caixa de fusíveis (página 6-34)
3. Reservatório de refrigerante (página 6-14)
4. Parafuso ajustador da força amortecedora de compressão do amorte-
cedor (página 3-17)
5. Bateria (página 6-33)
6. Fusível principal (página 6-34)
7. Jogo de ferramentas do proprietário (página 6-1)8. Suporte de capacete (página 3-14)
9. Parafuso ajustador da força amortecedora de compressão da forquilha
dianteira (página 3-15)U32DP5P0.book Page 1 Friday, January 8, 2010 9:44 AM

DESCRIÇÃO
2-2
2
PAU10420
Vista direita
3
4 12
65 7
1. Reservatório de líquido do travão traseiro (página 6-26)
2. Elemento do filtro de ar (página 6-17)
3. Interruptor da luz do travão traseiro (página 6-24)
4. Parafuso de sangrar (página 3-16)
5. Tampa de enchimento de óleo do motor (página 6-11)
6. Janela de verificação do nível de óleo do motor (página 6-11)
7. Botão ajustador da força amortecedora de recuo do amortecedor (pá-
gina 3-17)
U32DP5P0.book Page 2 Friday, January 8, 2010 9:44 AM

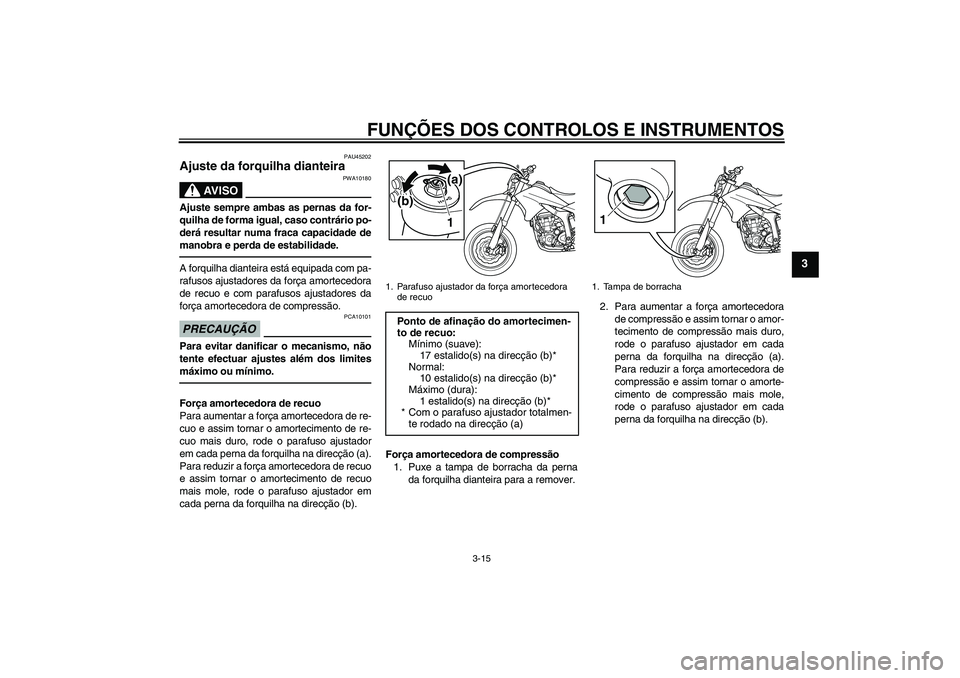

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU45202
Ajuste da forquilha dianteira
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade.A forquilha dianteira está equipada com pa-
rafusos ajustadores da força amortecedora
de recuo e com parafusos ajustadores da
força amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).Força amortecedora de compressão
1. Puxe a tampa de borracha da perna
da forquilha dianteira para a remover.2. Para aumentar a força amortecedora
de compressão e assim tornar o amor-
tecimento de compressão mais duro,
rode o parafuso ajustador em cada
perna da forquilha na direcção (a).
Para reduzir a força amortecedora de
compressão e assim tornar o amorte-
cimento de compressão mais mole,
rode o parafuso ajustador em cada
perna da forquilha na direcção (b).
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
17 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a)
1
(b)
(a)
1. Tampa de borracha1
U32DP5P0.book Page 15 Friday, January 8, 2010 9:44 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
3. Instale os parafusos de sangrar.
PAU45263
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola, um
botão ajustador da força amortecedora de
recuo e um parafuso ajustador da força
amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
O ajuste da pré-carga da mola deve ser
efectuado por um concessionário Yamaha,
uma vez que este serviço requer ferramen-
tas especiais e capacidades técnicas. Os
ajustes específicos estão indicados a se-
guir.
O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto mais
pequena é a distância A, maior é a pré-car-
ga da mola; quanto maior é a distância A,
menor é a pré-carga da mola.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção (b).
1. Parafuso de sangrar
1
1. Distância A
Pré-carga da mola:
Mínimo (suave):
Distância A = 216.0 mm (8.50 in)
Normal:
Distância A = 211.5 mm (8.33 in)
Máximo (dura):
Distância A = 206.0 mm (8.11 in)
1
U32DP5P0.book Page 17 Friday, January 8, 2010 9:44 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-sim tornar o amortecimento de compressão
mais mole, rode o parafuso ajustador na di-
recção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de estali-
dos ou de voltas de cada mecanismo
ajustador da força de amortecimento. Esteintervalo de ajuste pode não corresponder
exactamente às especificações indicadas
devido a pequenas diferenças no processo
de fabrico.
AV I S O
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.

Não mexa nem tente abrir o cilin-
dro.


Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.


Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.


Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
1. Botão ajustador da força amortecedora de
recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
25 estalido(s) na direcção (b)*
Normal:
13 estalido(s) na direcção (b)*
Máximo (dura):
3 estalido(s) na direcção (b)*
* Com o botão ajustador totalmente
rodado na direcção (a)
(a) (b) 1
1. Parafuso ajustador da força amortecedora
de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave):
12 estalido(s) na direcção (b)*
Normal:
7 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a)
1 (a)
(b)
U32DP5P0.book Page 18 Friday, January 8, 2010 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este motociclo está equipado com pneus
de câmara de ar.
AV I S O
PWA10461
Os pneus da frente e de trás devem ser
da mesma marca e modelo; caso contrá-
rio, as características de condução do
veículo podem ser diferentes, o que po-
deria causar um acidente.Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10570


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.


Não é recomendável remendar uma
câmara de ar furada. No entanto, se
não for possível evitar, remende a
câmara de ar muito cuidadosamen-
te e substitua-a assim que possível
com um produto de alta qualidade.
1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
110/70R17M/C 54H
Fabricante/modelo:
BRIDGESTONE/BT090F RADI-
AL G
Pneu de trás:
Tamanho:
140/70R17M/C 66H
Fabricante/modelo:
BRIDGESTONE/BT090R RADI-
AL G
U32DP5P0.book Page 21 Friday, January 8, 2010 9:44 AM

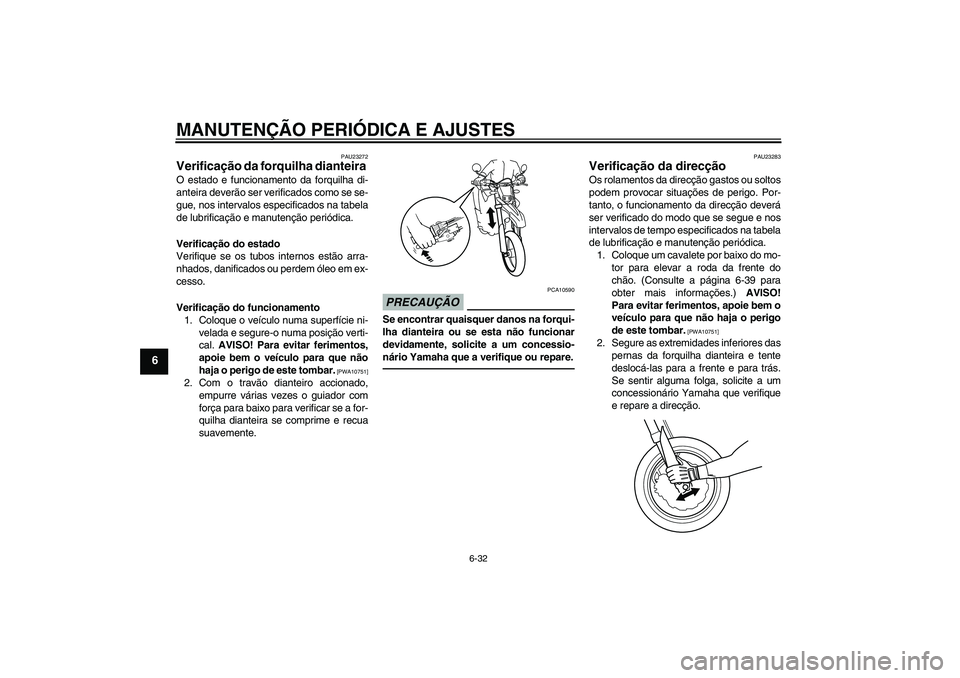

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
PAU23272
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23283
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda da frente do
chão. (Consulte a página 6-39 para
obter mais informações.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U32DP5P0.book Page 32 Friday, January 8, 2010 9:44 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger o cilindro, os anéis do
pistão, etc. da corrosão.
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni-
ção na respectiva vela e coloque a
vela na cabeça de cilindros de
modo a que os eléctrodos fiquem
ligados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
a parede do cilindro com óleo.)
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respectiva tampa.
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga oseléctrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10951]
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 °C
(30 °F) ou mais de 30 °C (90 °F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-33.NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
U32DP5P0.book Page 4 Friday, January 8, 2010 9:44 AM
