2010 YAMAHA WR 250F display

2-29
SCHEMA PERCORSO DEI CAVI
1. Cavo acceleratore
2. Morsetto
3. Tubo del freno
4. Cavo frizione
5. Guida flessibile
6. Accoppiatore interruttore di ac-censione
7. Cablaggio elettrico
8. Fianchetto destro
9. Cable de starter a chaud
10. Staffa display multifunzione 11. Interruttore di accensione
12. Staffa superiore
13. Accoppiatore interruttore della
frizione
14. Accoppiatore interruttore di ar-
resto motore
15. Accoppiatore display multifunzi- one
16. Accoppiatore interruttore dell'avviamento
17. Accoppiatore sensore velocità 18. Cavo sensore velocità

2-30
SCHEMA PERCORSO DEI CAVI
A. Fissare il cavo dell'interruttore di avviamento al manubrio con le
fascette in plastica.
B. Fissare il cavo interruttore di ar-
resto motore e il cavo interrut-
tore della frizione al manubrio
con le fascette in plastica.
C. Far passare il tubo del freno at- traverso le relative guide.
D. Fissare l'accoppiatore inseren-
dolo nel supporto del display
multifunzione.
E. Far passare il cavo accelera-
tore, il cavo della frizione e il
cavo starter per partenze a cal-
do tra la staffa superiore e il sup-
porto del display multifunzione.
F. Fissare i cavi del display multi- funzione al supporto. Tagliare
l'estremità dei serrafili.
G. Fissare l'accoppiatore spingen- dolo nel foro del supporto del
display multifunzione.
H. Fissare il fermo del cablaggio elettrico spingendolo nel foro del
supporto del display multifunzi-
one sulla parte interna.
I. Fissare il cablaggio elettrico al
supporto del display multifunzi-
one. Tagliare l'estremità dei ser-
rafili.
J. Fissare il cavo dell'interruttore di accensione (lato cablaggio
elettrico) al supporto del display
multifunzione. Posizionare l'es-
tremità del morsetto rivolgendo-
la verso la parte inferiore del
telaio e tagliare l'estremità dei
serrafili.
K. Far passare il cavo sensore ve- locità attraverso la guida sulla
parte esterna della forcella ante-
riore.

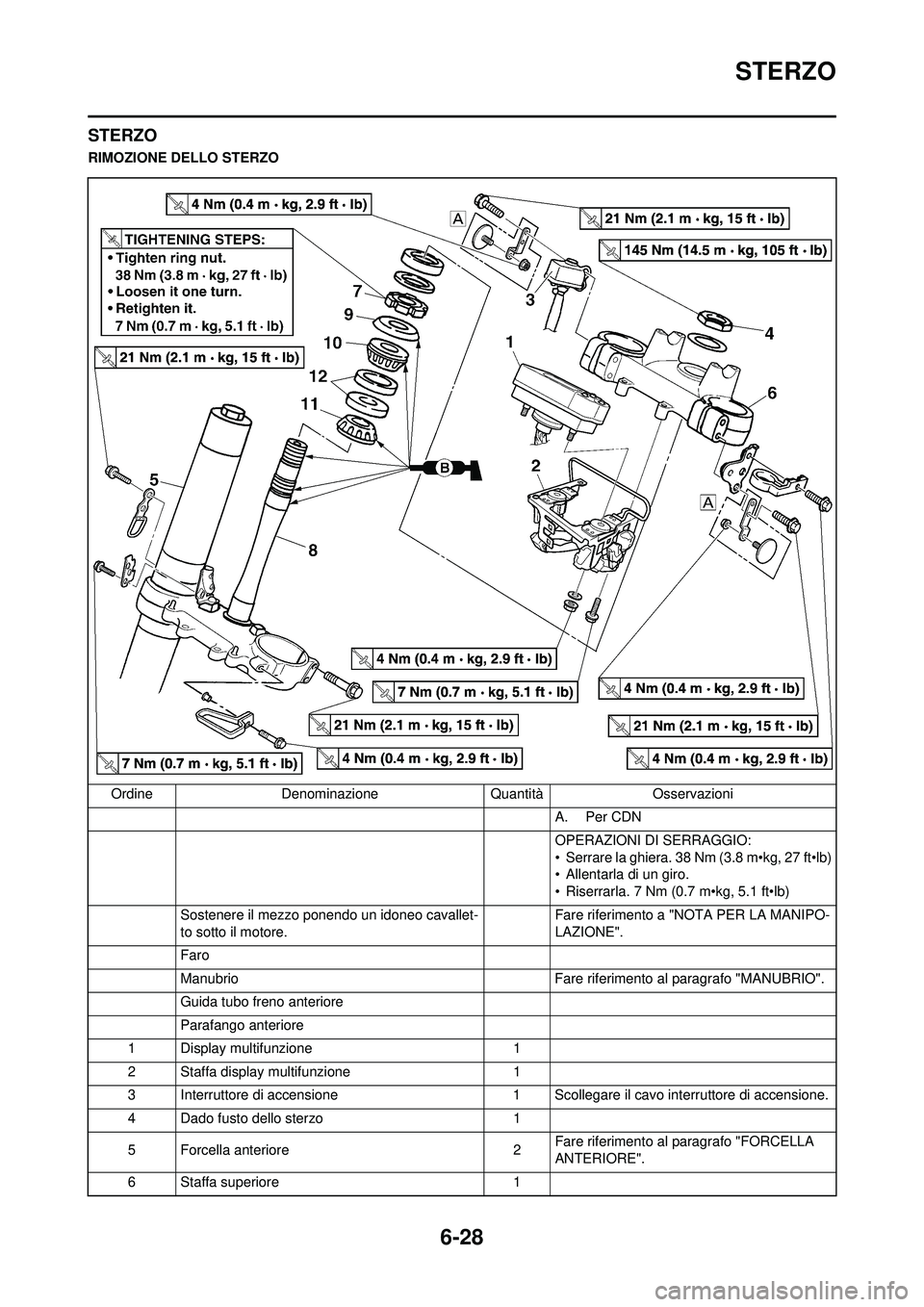

6-28
STERZO
STERZO
RIMOZIONE DELLO STERZOOrdine Denominazione Quantità Osservazioni A. Per CDN
OPERAZIONI DI SERRAGGIO:
• Serrare la ghiera. 38 Nm (3.8 m•kg, 27 ft•lb)
• Allentarla di un giro.
• Riserrarla. 7 Nm (0.7 m•kg, 5.1 ft•lb)
Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore. Fare riferimento a "N
OTA PER LA MANIPO-
LAZIONE".
Faro
Manubrio Fare riferimento al paragrafo "MANUBRIO".
Guida tubo freno anteriore
Parafango anteriore
1 Display multifunzione 1
2 Staffa display multifunzione 1
3 Interruttore di accensione 1 Scollegare il cavo interruttore di accensione.
4 Dado fusto dello sterzo 1
5 Forcella anteriore 2Fare riferimento al paragrafo "FORCELLA
ANTERIORE".
6 Staffa superiore 1

6-31
STERZO
6. Installare:• Rondella "1"
•Collarino "2"
Installare il collarino "2" con il diamet-
ro interno più largo rivolto verso il
basso.
7. Installare:• Forcella anteriore "1"
• Staffa superiore "2"
• Interruttore di accensione "3"
• Staffa della guida tubo del freno
anteriore "4"
• Catarifrangente anteriore (per CDN) "5"
• Dado (catarifrangente anteriore) (per CDN) "6"
• Supporto del catarifrangente an- teriore (per CDN) "7"
• Serrare temporaneamente i bulloni di serraggio (staffa inferiore).
• Non serrare ancora i bulloni di ser-
raggio (staffa superiore).
8. Installare: • Guida (cavo sensore velocità) "1"
Dopo aver installato la guida come il-
lustrato, far passare il cavo del sen-
sore velocità attraverso la guida.
9. Installare:
• Rondella "1"
• Ghiera sterzo "2"
10. Dopo aver serrato il dado, control- lare che lo sterzo si muova in
modo uniforme. Se si muove con
difficoltà, regolare lo sterzo al-
lentando poco per volta la ghiera
sterzo.
11. Regolare: • Estremità superiore della forcella anteriore "a"
12. Serrare: • Bullone di serraggio (staffa supe-riore) "1"
• Bullone di serraggio (staffa inferi- ore) "2"
Serrare la staffa inferiore secondo
la coppia specificata. Se la si serra
troppo, può verificarsi un malfun-
zionamento della forcella anteri-
ore.
13. Installare:• Staffa display multifunzione "1"
• Display multifunzione "2"
Far passare i cavi a cceleratore "3", il
cavo frizione "4" e il cavo avviamento
a caldo "5" tra la staffa del display
multifunzione e la staffa superiore.
14. Installare: • Supporto "1"
• Morsetto "2"
• Installare in modo che il con-trassegno "a" sul cavo sensore ve-
locità sia allineato al bordo del
supporto.
• Fissare il cavo del sensore velocità
sul supporto con il morsetto.
Dado (catarifrangente
anteriore) (per CDN):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Dado fusto dello sterzo:145 Nm (14.5 m•kg, 105
ft•lb)
Estremità superiore della
forcella anteriore (stan-
dard) "a": 5 mm (0.20 in)
Bullone di serraggio
(staffa superiore): 21 Nm (2.1 m•kg, 15
ft•lb)
Bullone di serraggio
(staffa inferiore): 21 Nm (2.1 m•kg, 15
ft•lb)
Staffa display multifunzi-
one: 7 Nm (0.7 m•kg, 5.1
ft•lb)
Display multifunzione: 4 Nm (0.4 m•kg, 2.9
ft•lb)
Supporto: 13 Nm (1.3 m•kg, 9.4
ft•lb)
Morsetto: 7 Nm (0.7 m•kg, 5.1
ft•lb)

7-1
ELETTRICI E SCHEMA ELETTRICO
IMPIANTO ELETTRICO
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base relative alla manutenzione di
motocicli Yamaha (p.es. Concessionari Yamaha, tecnici della manutenzione, ecc.). Alle persone con scarse conoscenze e
competenze in materia di manutenzione si c onsiglia di non eseguire alcun intervento di ispezione, regolazione, smontaggio
o rimontaggio facendo esclusivamente ri ferimento al presente manuale. Ciò potrebbe comportare problemi di manutenzi-
one e danni meccanici.
ELETTRICI E SCHEMA ELETTRICO
COMPONENTI ELETTRICI
1. Faro
2. Display multifunzione
3. Interruttore di arresto motore
4. Interruttore della frizione
5. Diodo
6. Diodo del relè del motorino di avviamento
7. Sensore posizione farfalla
8. Relè del motorino di avviamento
9. Fusibile
10. Relè di interruzione del circuito di avviamento
11. Unità CDI 12. Luce posteriore
13. Interruttore folle
14. Motorino d'avviamento
15. Magnete AC
16. Raddrizzatore/regolatore
17. Bobina di accensione
18. Candela d’accensione
19. Interruttore di avviamento
20. Interruttore di accensione
21. Sensore velocità
22. Batteria
7

7-2
ELETTRICI E SCHEMA ELETTRICO
SCHEMA ELETTRICO
1. Faro
2. Display multifunzione
3. Interruttore di arresto motore
4. Interruttore della frizione
5. Diodo
6. Diodo del relè del motorino di avviamento
7. Sensore posizione farfalla
8. Relè del motorino di avviamento
9. Fusibile
10. Relè di interruzione del circuito di avviamento
11. Unità CDI
12. Luce posteriore
13. Interruttore folle
14. Motorino d'avviamento
15. Magnete AC
16. Raddrizzatore/regolatore
17. Bobina di accensione
18. Candela d'accensione
19. Interruttore di avviamento
20. Interruttore di accensione
21. Sensore velocità
22. Batteria
*1: Per USA, CDN e EUROPA
*2: Per AUS, NZ e ZA CODICE COLORE
BNero
Br Marrone
Ch Cioccolato
Dg Verde scuro
G Verde
Gy Grigio
LBlu
O Arancione
R Rosso
Sb Azzurro
WBianco
YGiallo
B/L Nero/Blu
B/W Nero/Bianco
L/B Blu/Nero
L/R Blu/Rosso
L/Y Blu/Giallo
L/W Blu/Bianco
R/B Rosso/Nero
R/W Rosso/Bianco

7-21
SISTEMA DI SEGNALAZIONE
SISTEMA DI SEGNALAZIONE
OPERAZIONI PER IL CONTROLLO
Se il tachimetro non funziona, eseguire le seguenti operazioni per il controllo.
*1 contrassegno: Fare riferiment o alla sezione "CONTROLLO E CARIC A DELLA BATTERIA" nel CAPITOLO 3.
• Togliere i seguenti componenti prima del controllo.
1. Faro
• Per questo controllo, utilizzare gli appositi attrezzi seguenti.
*1 Controllare la batteria. In cattivo stato
→ Ricaricare o sostituire.
OK ↓
Controllare ogni accoppiatore e i collegamenti
dei cavi elettrici. In cattivo stato
→ Ripararli o sostituirli.
OK ↓
Controllare il display multifunzione. (Tensione in
ingresso) In cattivo stato
→ Sostituire il cablaggio elettrico.
OK ↓
Controllare il display multifunzione. (Tensione in
uscita) In cattivo stato
→ Sostituire il disp
lay multifunzione.
OK ↓
Controllare il sensore velocità. In cattivo stato
→ Sostituire.
Tester tascabile:
YU-3112-C/90890-03112

7-22
SISTEMA DI SEGNALAZIONE
CONTROLLO DEI
COLLEGAMENTI ACCOPPIATORI
E CAVI
1. Controllare:• Collegamenti accoppiatori e caviRuggine/polvere/allentamento/
cortocircuito →Riparare o sosti-
tuire.
CONTROLLO DELLA TENSIONE
IN INGRESSO DISPLAY
MULTIFUNZIONE
1. Scollegare l’accoppiatore del dis- play multifunzione.
2. Portare l’interruttore di accen- sione su "ON".
3. Misurare: • Tensione in ingresso display mul-tifunzione
Non conforme alle specifiche →
Sostituire il cablaggio elettrico.
Assicurarsi che non si crei un cor-
tocircuito tra i term inali, perche cio
potrebbe danneggiare i compo-
nenti elettrici.
CONTROLLO DELLA TENSIONE
IN USCITA DISPLAY
MULTIFUNZIONE
1. Scollegare l’accoppiatore del dis- play multifunzione.
2. Portare l’interruttore di accen- sione su "ON".
3. Misurare:
• Tensione in uscita display multi-funzione
Non conforme alle specifiche →
Sostituire il display multifunzione.
Assicurarsi che non si crei un cor-
tocircuito tra i terminali, perche cio
potrebbe danneggiare i compo-
nenti elettrici.
CONTROLLO TENSIONE IN
USCITA SENSORE VELOCITÀ
1. Inserire i conduttori elettrici di pic- cole dimensioni "1" (cavo) nell’ac-
coppiatore del sensore velocità
"2" come indicato in figura e colle-
gare il tester.
• Non inserire i conduttori elettrici piu del necessario, perche cio
potrebbe ridurre l’impermeabilita
dell’accoppiatore.
• Assicurarsi che non si crei un
cortocircuito tra i terminali,
perche cio potrebbe danneggiare
i componenti elettrici.
2. Portare l’interru ttore di accen-
sione su "ON".
3. Misurare:
• Tensione in uscita sensore veloc-ità
Tensione in uscita non corretta →
Sostituire il sensore velocità.
Operazioni per la misurazione:
a. Sollevare la ruota anteriore e ruotarla lentamente.
b. Misurare la tensione (DCV) del cavo bianco e del cavo nero. A
ogni rotazione completa della ruo-
ta anteriore, la lettura della ten-
sione deve passare ciclicamente
da 0.6 V a 4.8 V a 0.6 V a 4.8 V.
Cavo (+) tester →Cavo marrone
"1"
Cavo (-) tester →Cavo nero "2"
Tensione in ingresso display
multifunzi- one Posizione
del selet-
tore del tes- ter
10 V o su- periore DCV-20
Cavo (+) tester →Cavo rosso "1"
Cavo (-) tester →Cavo nero/bian-
co "2"
Tensione in
uscita dis-
play multi- funzione Posizione
del selet-
tore del tes- ter
4.5 V o su- periore DCV-20
Cavo (+) tester →Cavo bianco "3"
Cavo (-) tester →Cavo nero "4"
