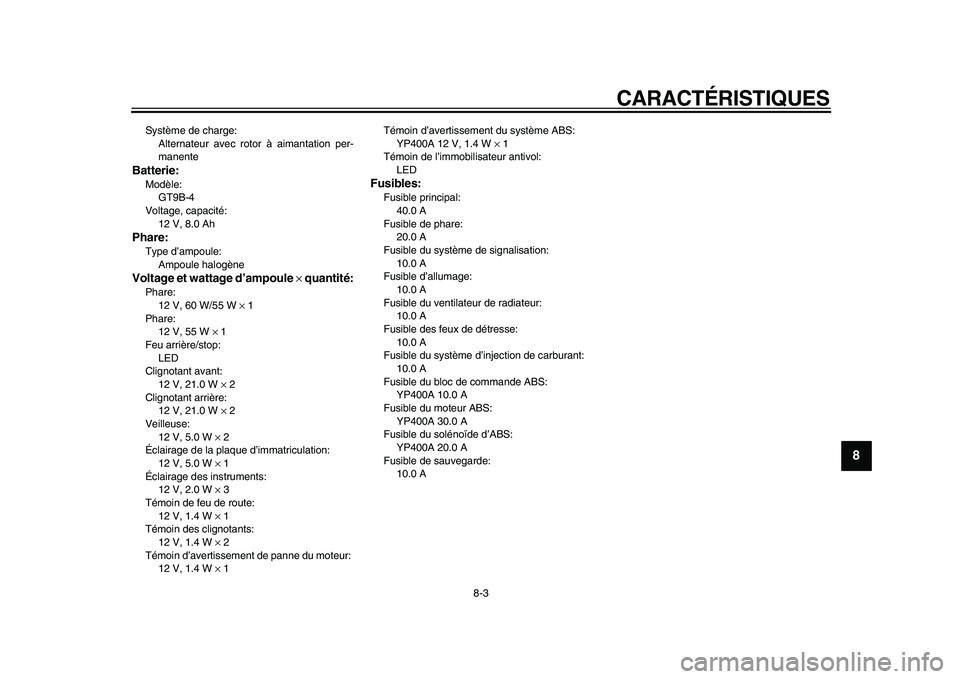

CARACTÉRISTIQUES
8-3
2
3
4
5
6
7
89
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
GT9B-4
Voltage, capacité:
12 V, 8.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 60 W/55 W
×
1
Phare:
12 V, 55 W
×
1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 21.0 W
×
2
Clignotant arrière:
12 V, 21.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W
×
1
Éclairage des instruments:
12 V, 2.0 W
×
3
Témoin de feu de route:
12 V, 1.4 W
×
1
Témoin des clignotants:
12 V, 1.4 W
×
2
Témoin d’avertissement de panne du moteur:
12 V, 1.4 W
×
1Témoin d’avertissement du système ABS:
YP400A 12 V, 1.4 W
×
1
Témoin de l’immobilisateur antivol:
LED
Fusibles:
Fusible principal:
40.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
10.0 A
Fusible des feux de détresse:
10.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible du bloc de commande ABS:
YP400A 10.0 A
Fusible du moteur ABS:
YP400A 30.0 A
Fusible du solénoïde d’ABS:
YP400A 20.0 A
Fusible de sauvegarde:
10.0 A
✼✦✧✯✳✥ ✦
9-1
1
2
3
4
5
6
7
8
9
RENSEIGNEMENTS COMPLÉMENTAIRES
FAU48610
Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26410
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.
Le numéro d’identification du véhicule sert à
identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26500
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de rangement
arrière. (Voir page 3-18.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1.Étiquette des codes du modèle
1
✼✦✧✯✳✥ ✤
INDEX
A
ABS, témoin d’alerte
(pour modèle à ABS) ............................... 3-3
Accélération et décélération ...................... 5-2
Alarme antivol ............................................ 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........... 6-36
Ampoule de veilleuse .............................. 6-37
Avertisseur, contacteur ............................ 3-10
B
Batterie .................................................... 6-31
Béquille latérale ....................................... 3-20
Béquilles centrale et latérale, contrôle
et lubrification ........................................ 6-29
Bougie, contrôle....................................... 6-11
C
Câble des gaz, contrôle du jeu ................ 6-21
Câbles, contrôle et lubrification ............... 6-27
Caches et carénages, dépose et repose ... 6-8
Caractéristiques......................................... 8-1
Carburant................................................. 3-14
Carburant, économies ............................... 5-3
Clignotant arrière, remplacement d’une
ampoule................................................. 6-35
Clignotant avant....................................... 6-35
Clignotants, contacteur ............................ 3-10
Clignotants, témoins .................................. 3-3
Combinés de contacteurs .......................... 3-9
Combinés ressort-amortisseur,
réglage .................................................. 3-20
Compartiments de rangement ................. 3-18
Compte-tours ............................................. 3-5
Compteur de vitesse.................................. 3-4
Compteurs, écran multifonction ................. 3-5Contacteur à clé/antivol ............................. 3-2
Contacteur d’appel de phare ................... 3-10
Coupe-circuit d’allumage ......................... 3-21
Coupe-circuit du moteur .......................... 3-10
D
Démarrage ................................................ 5-2
Démarrage du moteur ............................... 5-1
Démarreur, contacteur ............................ 3-10
Dépannage, schémas de diagnostic ....... 6-38
Direction, contrôle ................................... 6-30
E
Éléments et tubes de vidange de filtre à
air et filtre à air du boîtier de la
courroie trapézoïdale ............................ 6-18
Emplacement des éléments ...................... 2-1
Entretien du système de contrôle des
gaz d’échappement................................. 6-3
Entretiens et graissages périodiques ........ 6-4
Étiquette des codes du modèle ................. 9-1
F
Feu arrière/stop ....................................... 6-35
Feux de détresse, contacteur .................. 3-10
Fourche, contrôle .................................... 6-29
Freinage .................................................... 5-3
Frein arrière, levier .................................. 3-11
Frein arrière, levier de blocage................ 3-11
Frein arrière, réglage du câble de levier
de blocage ............................................ 6-25
Frein avant, levier .................................... 3-11
Freins ABS (pour modèle à ABS)............ 3-12
Freins avant et arrière, garde des
leviers.................................................... 6-24
Fusibles, remplacement .......................... 6-32
H
Huile de transmission finale .................... 6-16
Huile moteur et élément du filtre ............. 6-13
I
Immobilisateur antivol ............................... 3-1
Inverseur feu de route/feu de
croisement ............................................ 3-10
J
Jeu des soupapes ................................... 6-21
L
Leviers de frein, lubrification ................... 6-28
Liquide de frein, changement.................. 6-27
Liquide de frein, contrôle du niveau ........ 6-26
Liquide de refroidissement ...................... 6-17
N
Numéros d’identification............................ 9-1
P
Panne du moteur, témoin.......................... 3-3
Pannes, diagnostic.................................. 6-37
Phare, remplacement d’une ampoule ..... 6-34
Pièces de couleur mate ............................ 7-1
Plaquettes de frein, contrôle ................... 6-25
Pneus ...................................................... 6-22
Poignée et câble des gaz, contrôle et
lubrification............................................ 6-28
Pots catalytiques ..................................... 3-15
R
Remisage .................................................. 7-3
Réservoir de carburant, bouchon............ 3-13
Rodage du moteur .................................... 5-4
Roues...................................................... 6-23
Roulements de roue, contrôle ................. 6-30
✼✦✧✯✳✥ ✥

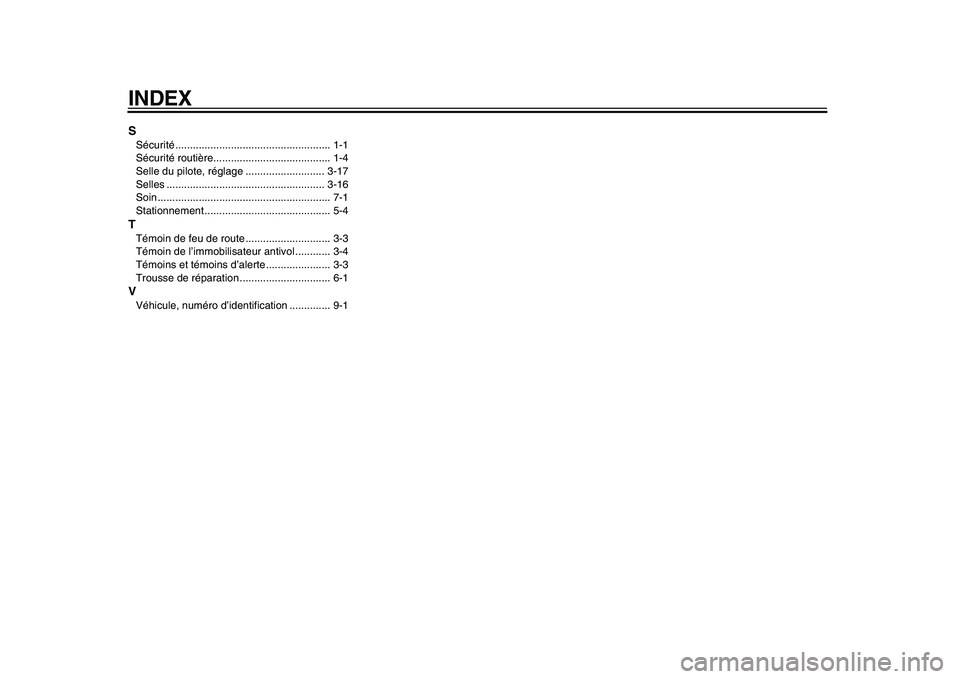

INDEX
S
Sécurité..................................................... 1-1
Sécurité routière........................................ 1-4
Selle du pilote, réglage ........................... 3-17
Selles ...................................................... 3-16
Soin ........................................................... 7-1
Stationnement ........................................... 5-4
T
Témoin de feu de route ............................. 3-3
Témoin de l’immobilisateur antivol ............ 3-4
Témoins et témoins d’alerte ...................... 3-3
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification .............. 9-1
✼✦✧✯✳✥ ✦
