2010 YAMAHA FZ1-N USB

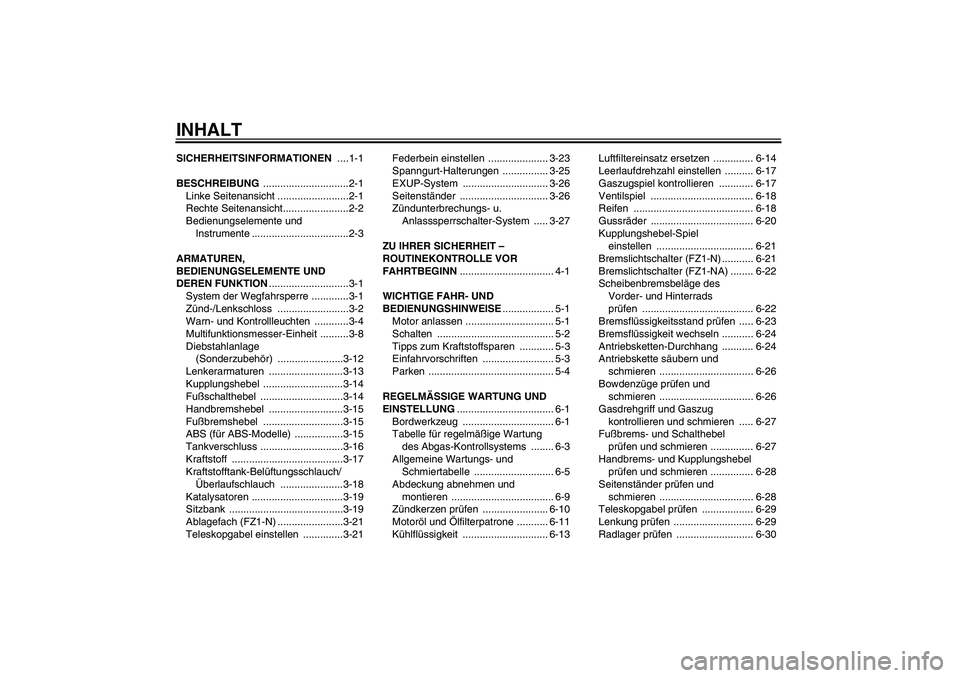

INHALTSICHERHEITSINFORMATIONEN ....1-1
BESCHREIBUNG ..............................2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
System der Wegfahrsperre .............3-1
Zünd-/Lenkschloss .........................3-2
Warn- und Kontrollleuchten ............3-4
Multifunktionsmesser-Einheit ..........3-8
Diebstahlanlage
(Sonderzubehör) .......................3-12
Lenkerarmaturen ..........................3-13
Kupplungshebel ............................3-14
Fußschalthebel .............................3-14
Handbremshebel ..........................3-15
Fußbremshebel ............................3-15
ABS (für ABS-Modelle) .................3-15
Tankverschluss .............................3-16
Kraftstoff .......................................3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ......................3-18
Katalysatoren ................................3-19
Sitzbank ........................................3-19
Ablagefach (FZ1-N) .......................3-21
Teleskopgabel einstellen ..............3-21Federbein einstellen ..................... 3-23
Spanngurt-Halterungen ................ 3-25
EXUP-System .............................. 3-26
Seitenständer ............................... 3-26
Zündunterbrechungs- u.
Anlasssperrschalter-System ..... 3-27
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Motor anlassen ............................... 5-1
Schalten ......................................... 5-2
Tipps zum Kraftstoffsparen ............ 5-3
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG.................................. 6-1
Bordwerkzeug ................................ 6-1
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................ 6-5
Abdeckung abnehmen und
montieren .................................... 6-9
Zündkerzen prüfen ....................... 6-10
Motoröl und Ölfilterpatrone ........... 6-11
Kühlflüssigkeit .............................. 6-13Luftfiltereinsatz ersetzen .............. 6-14
Leerlaufdrehzahl einstellen .......... 6-17
Gaszugspiel kontrollieren ............ 6-17
Ventilspiel .................................... 6-18
Reifen .......................................... 6-18
Gussräder .................................... 6-20
Kupplungshebel-Spiel
einstellen .................................. 6-21
Bremslichtschalter (FZ1-N) ........... 6-21
Bremslichtschalter (FZ1-NA) ........ 6-22
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ....................................... 6-22
Bremsflüssigkeitsstand prüfen ..... 6-23
Bremsflüssigkeit wechseln ........... 6-24
Antriebsketten-Durchhang ........... 6-24
Antriebskette säubern und
schmieren ................................. 6-26
Bowdenzüge prüfen und
schmieren ................................. 6-26
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-27
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-27
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-28
Seitenständer prüfen und
schmieren ................................. 6-28
Teleskopgabel prüfen .................. 6-29
Lenkung prüfen ............................ 6-29
Radlager prüfen ........................... 6-30U2D1G4G0.book Page 1 Monday, July 6, 2009 8:21 PM

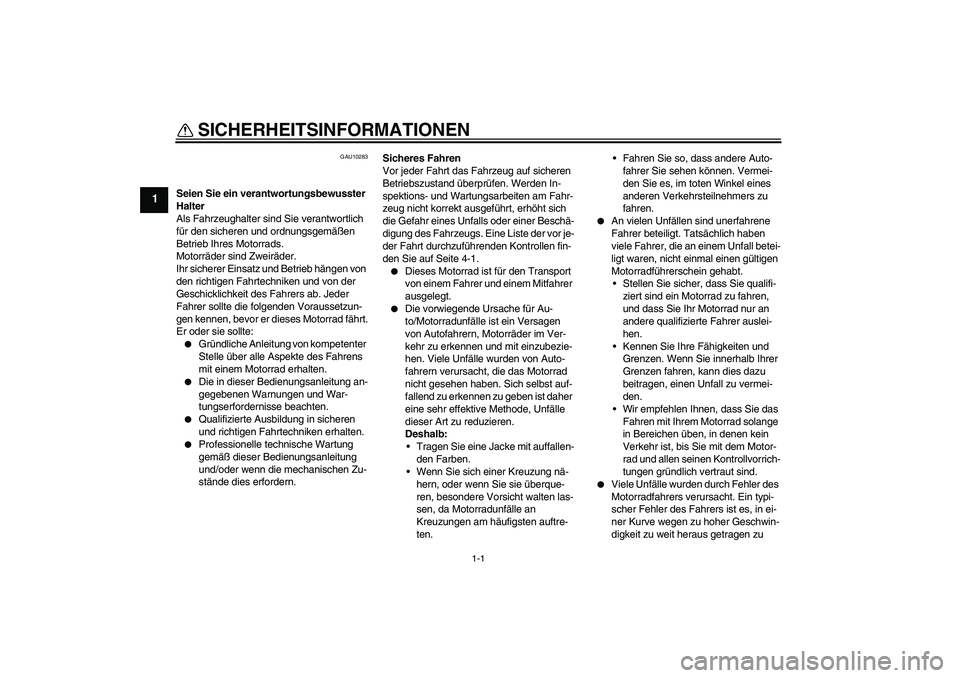

1-1
1
SICHERHEITSINFORMATIONEN
GAU10283
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:

Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.


Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.


Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.


Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen fin-
den Sie auf Seite 4-1.


Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.


Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.


An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
U2D1G4G0.book Page 1 Monday, July 6, 2009 8:21 PM

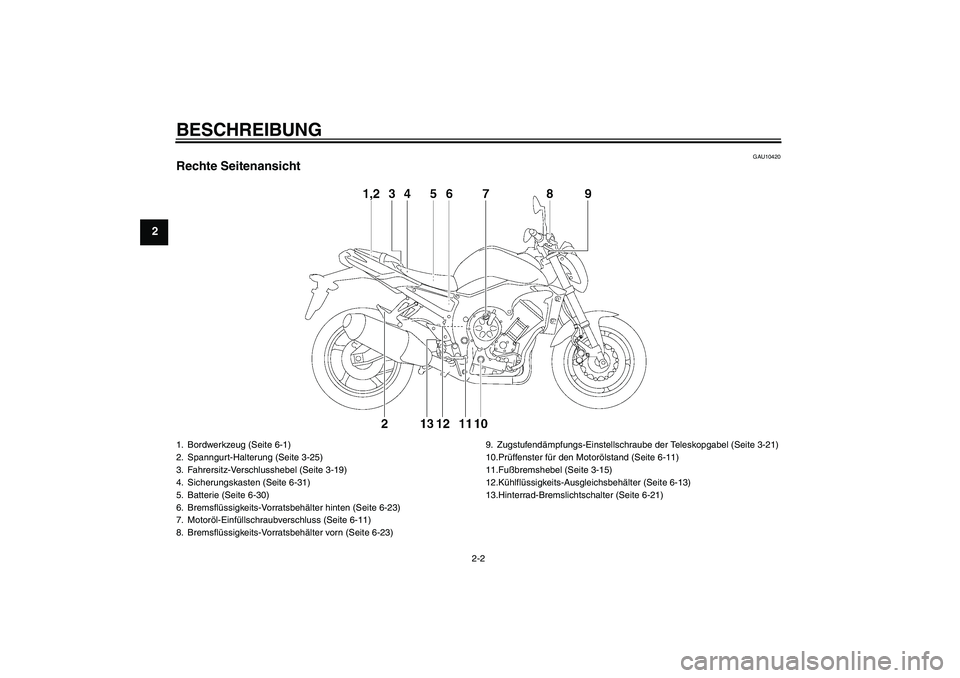

BESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht1. Bordwerkzeug (Seite 6-1)
2. Spanngurt-Halterung (Seite 3-25)
3. Fahrersitz-Verschlusshebel (Seite 3-19)
4. Sicherungskasten (Seite 6-31)
5. Batterie (Seite 6-30)
6. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-23)
7. Motoröl-Einfüllschraubverschluss (Seite 6-11)
8. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-23)9. Zugstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 3-21)
10.Prüffenster für den Motorölstand (Seite 6-11)
11.Fußbremshebel (Seite 3-15)
12.Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-13)
13.Hinterrad-Bremslichtschalter (Seite 6-21)U2D1G4G0.book Page 2 Monday, July 6, 2009 8:21 PM

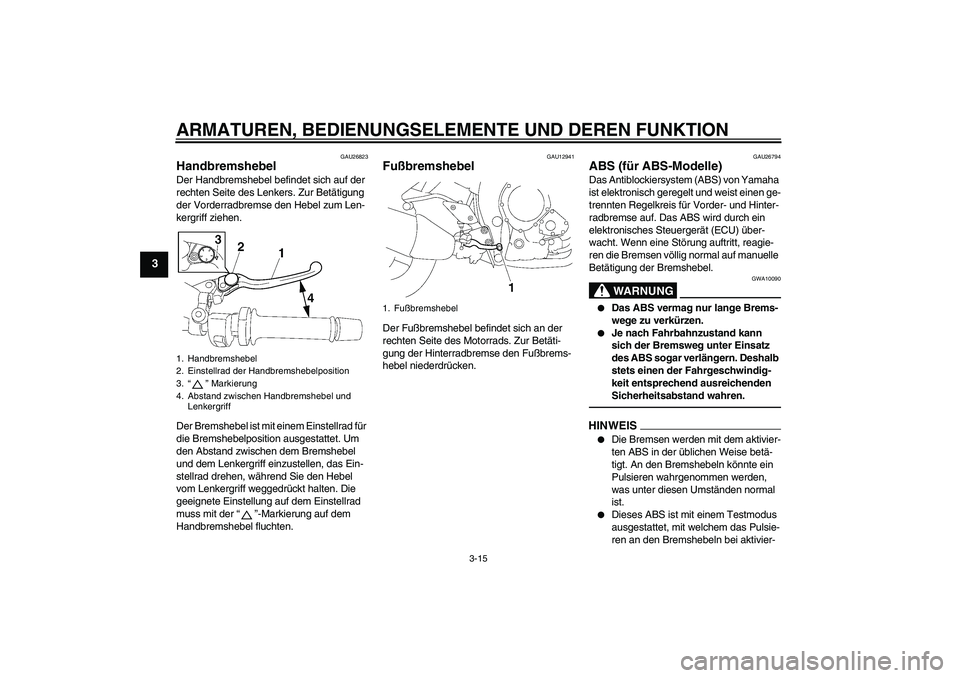

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU26823
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Bremshebelposition ausgestattet. Um
den Abstand zwischen dem Bremshebel
und dem Lenkergriff einzustellen, das Ein-
stellrad drehen, während Sie den Hebel
vom Lenkergriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der“”-Markierung auf dem
Handbremshebel fluchten.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU26794
ABS (für ABS-Modelle) Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das ABS wird durch ein
elektronisches Steuergerät (ECU) über-
wacht. Wenn eine Störung auftritt, reagie-
ren die Bremsen völlig normal auf manuelle
Betätigung der Bremshebel.
WARNUNG
GWA10090


Das ABS vermag nur lange Brems-
wege zu verkürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS

Die Bremsen werden mit dem aktivier-
ten ABS in der üblichen Weise betä-
tigt. An den Bremshebeln könnte ein
Pulsieren wahrgenommen werden,
was unter diesen Umständen normal
ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
1. Handbremshebel
2. Einstellrad der Handbremshebelposition
3.“” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1. Fußbremshebel
U2D1G4G0.book Page 15 Monday, July 6, 2009 8:21 PM

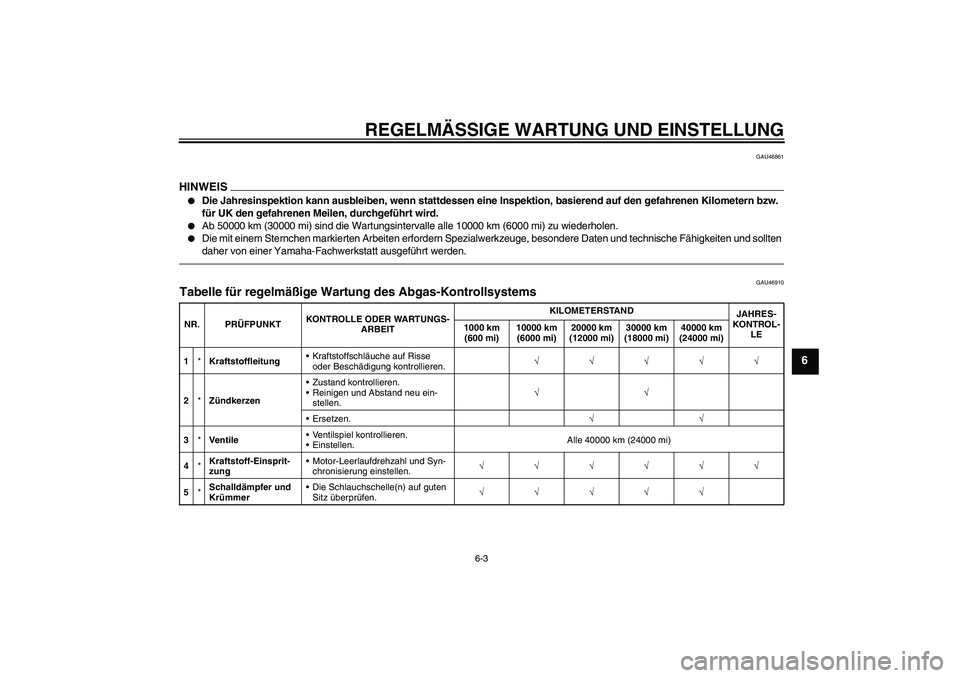

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46861
HINWEIS

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.


Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n ti leVentilspiel kontrollieren.
Einstellen.Alle 40000 km (24000 mi)
4*Kraftstoff-Einsprit-
zungMotor-Leerlaufdrehzahl und Syn-
chronisierung einstellen.√√√√√√
5*Schalldämpfer und
KrümmerDie Schlauchschelle(n) auf guten
Sitz überprüfen.√√√√√
U2D1G4G0.book Page 3 Monday, July 6, 2009 8:21 PM

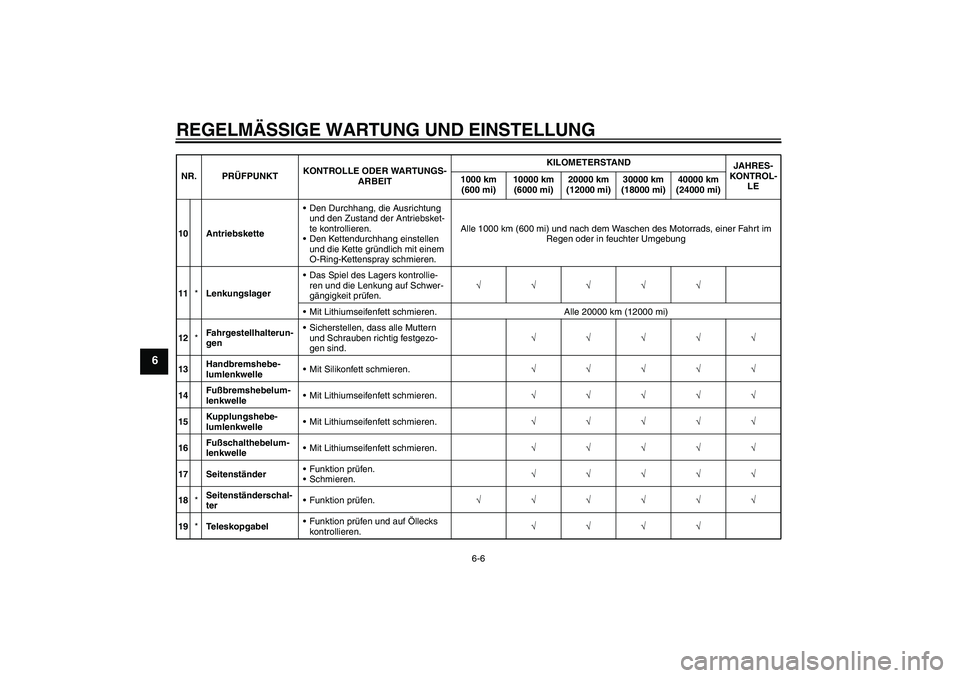

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
10 AntriebsketteDen Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren.Alle 1000 km (600 mi) und nach dem Waschen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
11*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
12*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
13Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
14Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
15Kupplungshebe-
lumlenkwelleMit Lithiumseifenfett schmieren.√√√√√
16Fußschalthebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
17 SeitenständerFunktion prüfen.
Schmieren.√√√√√
18*Seitenständerschal-
terFunktion prüfen.√√√√√√
19*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2D1G4G0.book Page 6 Monday, July 6, 2009 8:21 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
GAU19652
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-
rend Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/CR9EK1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2D1G4G0.book Page 10 Monday, July 6, 2009 8:21 PM

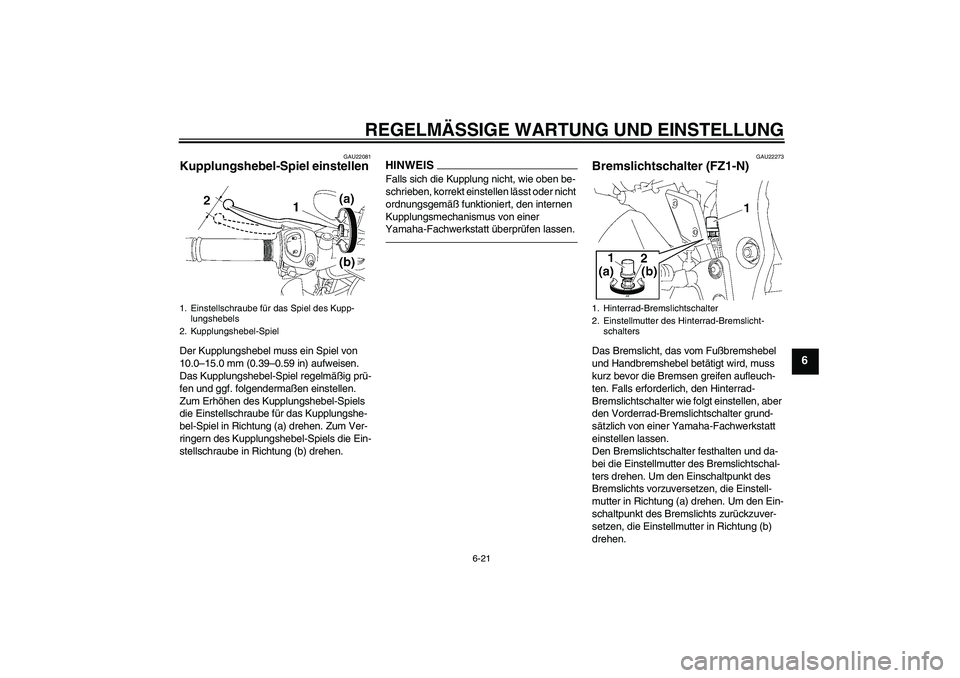

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
GAU22081
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel in Richtung (a) drehen. Zum Ver-
ringern des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder nicht
ordnungsgemäß funktioniert, den internen
Kupplungsmechanismus von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU22273
Bremslichtschalter (FZ1-N)Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
U2D1G4G0.book Page 21 Monday, July 6, 2009 8:21 PM
