Page 129 of 249
1010INFORMACIÓN PRÁCTICA
114

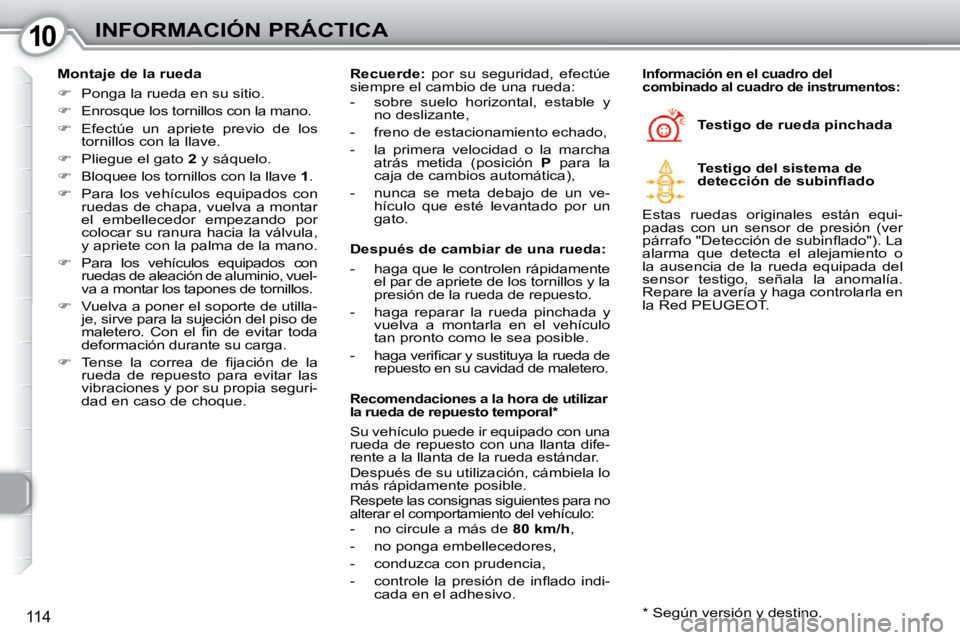

Montaje de la rueda
Ponga la rueda en su sitio.
Enrosque los tornillos con la mano.
Efectúe un apriete previo de los
tornillos con la llave.
Pliegue el gato 2 y sáquelo.
Bloquee los tornillos con la llave 1 .
Para los vehículos equipados con
ruedas de chapa, vuelva a montar
el embellecedor empezando por
colocar su ranura hacia la válvula,
y apriete con la palma de la mano.
Para los vehículos equipados con
ruedas de aleación de aluminio, vuel-
va a montar los tapones de tornillos.
Vuelva a poner el soporte de utilla-
je, sirve para la sujeción del piso de
m a l e t e r o . C o n e l fi n d e e v i t a r t o d a
deformación durante su carga.
T e n s e l a c o r r e a d e fi j a c i ó n d e l a
rueda de repuesto para evitar las
vibraciones y por su propia seguri-
dad en caso de choque. Testigo de rueda pinchada Información en el cuadro del
combinado al cuadro de instrumentos:
Recuerde: por su seguridad, efectúe
siempre el cambio de una rueda:
- sobre suelo horizontal, estable y no deslizante,
- freno de estacionamiento echado,
- la primera velocidad o la marcha atrás metida (posición P para la
caja de cambios automática),
- nunca se meta debajo de un ve- hículo que esté levantado por un
gato. Testigo del sistema de
d e t e c c i ó n d e s u b i n fl a d o
Estas ruedas originales están equi-
padas con un sensor de presión (ver
p á r r a f o " D e t e c c i ó n d e s u b i n fl a d o " ) . L a
alarma que detecta el alejamiento o
la ausencia de la rueda equipada del
sensor testigo, señala la anomalía.
Repare la avería y haga controlarla en
la Red PEUGEOT.
Después de cambiar de una rueda:
- haga que le controlen rápidamente
el par de apriete de los tornillos y la
presión de la rueda de repuesto.
- haga reparar la rueda pinchada y vuelva a montarla en el vehículo
tan pronto como le sea posible.
- h a g a v e r i fi c a r y s u s t i t u y a l a r u e d a d e repuesto en su cavidad de maletero.
Recomendaciones a la hora de utilizar
la rueda de repuesto temporal *
Su vehículo puede ir equipado con una
rueda de repuesto con una llanta dife-
rente a la llanta de la rueda estándar.
Después de su utilización, cámbiela lo
más rápidamente posible.
Respete las consignas siguientes para no
alterar el comportamiento del vehículo:
- no circule a más de 80 km/h ,
- no ponga embellecedores,
- conduzca con prudencia,
- c o n t r o l e l a p r e s i ó n d e i n fl a d o i n d i - cada en el adhesivo.
* Según versión y destino.
Page 136 of 249
1010INFORMACIÓN PRÁCTICA
119

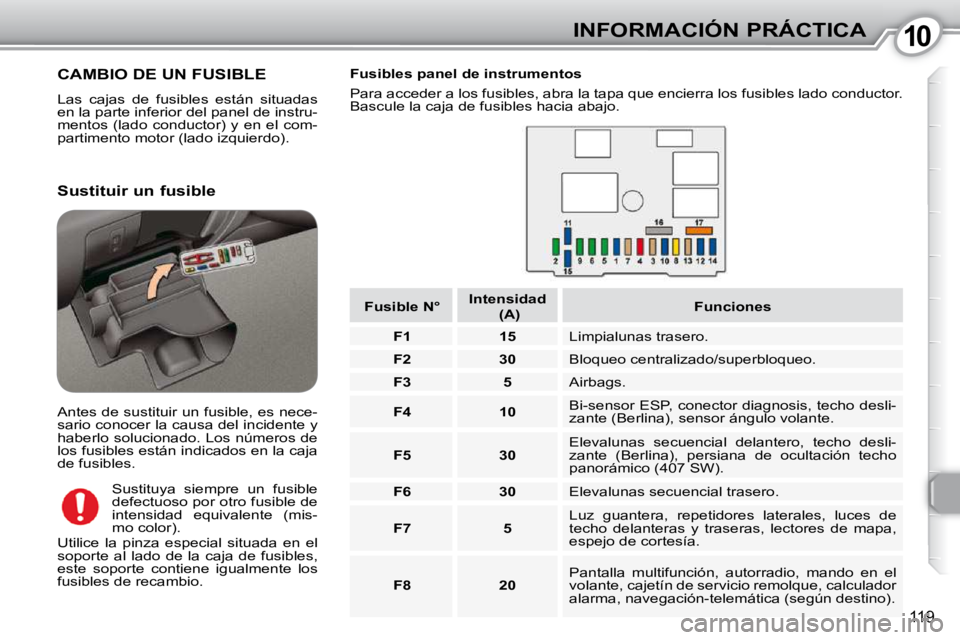

CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Fusibles panel de instrumentos
Para acceder a los fusibles, abra la tapa que encierra los fusib
les lado conductor.
Bascule la caja de fusibles hacia abajo.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente y
haberlo solucionado. Los números de
los fusibles están indicados en la caja
de fusibles. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente (mis-
mo color).
Utilice la pinza especial situada en el
soporte al lado de la caja de fusibles,
este soporte contiene igualmente los
fusibles de recambio.
Fusible N°
Intensidad
(A)
Funciones
F1 15 Limpialunas trasero.
F2 30 Bloqueo centralizado/superbloqueo.
F3 5 Airbags.
F4 10 Bi-sensor ESP, conector diagnosis, techo desli-
zante (Berlina), sensor ángulo volante.
F5 30 Elevalunas secuencial delantero, techo desli-
zante (Berlina), persiana de ocultación techo
panorámico (407 SW).
F6 30 Elevalunas secuencial trasero.
F7 5 Luz guantera, repetidores laterales, luces de
techo delanteras y traseras, lectores de mapa,
espejo de cortesía.
F8 20 Pantalla multifunción, autorradio, mando en el
volante, cajetín de servicio remolque, calculador
alarma, navegación-telemática (según destino).
Page 137 of 249
1010INFORMACIÓN PRÁCTICA
119
CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Fusibles panel de instrumentos
Para acceder a los fusibles, abra la tapa que encierra los fusib
les lado conductor.
Bascule la caja de fusibles hacia abajo.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente y
haberlo solucionado. Los números de
los fusibles están indicados en la caja
de fusibles. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente (mis-
mo color).
Utilice la pinza especial situada en el
soporte al lado de la caja de fusibles,
este soporte contiene igualmente los
fusibles de recambio.
Fusible N°
Intensidad
(A)
Funciones
F1 15 Limpialunas trasero.
F2 30 Bloqueo centralizado/superbloqueo.
F3 5 Airbags.
F4 10 Bi-sensor ESP, conector diagnosis, techo desli-
zante (Berlina), sensor ángulo volante.
F5 30 Elevalunas secuencial delantero, techo desli-
zante (Berlina), persiana de ocultación techo
panorámico (407 SW).
F6 30 Elevalunas secuencial trasero.
F7 5 Luz guantera, repetidores laterales, luces de
techo delanteras y traseras, lectores de mapa,
espejo de cortesía.
F8 20 Pantalla multifunción, autorradio, mando en el
volante, cajetín de servicio remolque, calculador
alarma, navegación-telemática (según destino).
Page 138 of 249
1010INFORMACIÓN PRÁCTICA
120

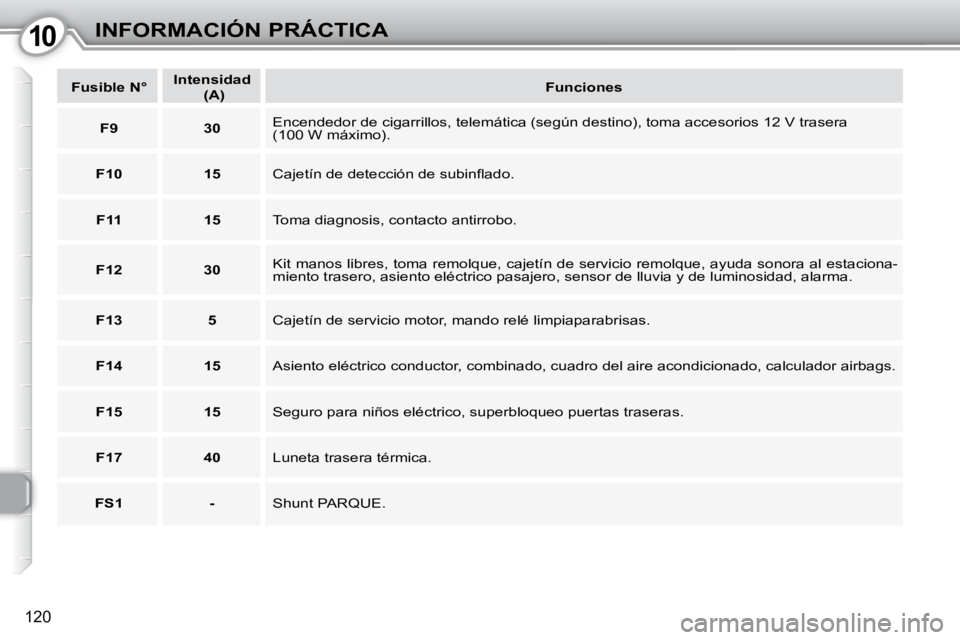

Fusible N°
Intensidad
(A)
Funciones
F9 30 Encendedor de cigarrillos, telemática (según destino), toma acceso
rios 12 V trasera
(100 W máximo).
F10 15 C a j e t í n d e d e t e c c i ó n d e s u b i n fl a d o .
F11 15 Toma diagnosis, contacto antirrobo.
F12 30 Kit manos libres, toma remolque, cajetín de servicio remolque, ayu
da sonora al estaciona-
miento trasero, asiento eléctrico pasajero, sensor de lluvia y de luminosidad, alarma.
F13 5 Cajetín de servicio motor, mando relé limpiaparabrisas.
F14 15 Asiento eléctrico conductor, combinado, cuadro del aire acon dicionado, calculador airbags.
F15 15 Seguro para niños eléctrico, superbloqueo puertas traseras.
F17 40 Luneta trasera térmica.
FS1 - Shunt PARQUE.
