Page 1331 of 3745
EC-66
< FUNCTION DIAGNOSIS >[HR16DE]
COOLING FAN CONTROL
Component Description
INFOID:0000000005398268
1. Cooling fan motor harness connec- tor 2. Crankshaft position sensor
3. Stop lamp switch
4. Brake pedal 5. Accelerator pedal position sensor
harness connector 6. Accelerator pedal position sensor
7. Accelerator pedal 8. Fuel level sensor unit and fuel pump
harness connector (view with in-
spection hole cover removed) 9. Fuel pressure regulator
10. Fuel pump
AWBIA0044ZZ
Component Reference
Camshaft position sensor (PHASE) EC-262, "
Description"
Crankshaft position sensor (POS)EC-257, "Description"
Cooling fan motorEC-60, "System Description"
Revision: January 20102010 Versa
Page 1332 of 3745
COOLING FAN CONTROLEC-67
< FUNCTION DIAGNOSIS > [HR16DE]
C
D
E
F
G H
I
J
K L
M A
EC
NP
O
Engine coolant temperature sensor
EC-161, "Description"
Refrigerant pressure sensorEC-450, "Description"
Component Reference
Revision: January 20102010 Versa
Page 1333 of 3745
![NISSAN LATIO 2010 Service Repair Manual EC-68
< FUNCTION DIAGNOSIS >[HR16DE]
EVAPORATIVE EMISSION SYSTEM
EVAPORATIVE EMISSION SYSTEM
System DiagramINFOID:0000000005398269
System DescriptionINFOID:0000000005398270
INPUT/OUTPUT SIGNAL CHART
* NISSAN LATIO 2010 Service Repair Manual EC-68
< FUNCTION DIAGNOSIS >[HR16DE]
EVAPORATIVE EMISSION SYSTEM
EVAPORATIVE EMISSION SYSTEM
System DiagramINFOID:0000000005398269
System DescriptionINFOID:0000000005398270
INPUT/OUTPUT SIGNAL CHART
*](/manual-img/5/57358/w960_57358-1332.png)
EC-68
< FUNCTION DIAGNOSIS >[HR16DE]
EVAPORATIVE EMISSION SYSTEM
EVAPORATIVE EMISSION SYSTEM
System DiagramINFOID:0000000005398269
System DescriptionINFOID:0000000005398270
INPUT/OUTPUT SIGNAL CHART
*1: ECM determines the start signal status by the signals of engine speed and battery voltage.
*2: This signal is sent to the ECM via the CAN communication line.
JMBIA2197GB
Sensor
Input signal to ECMECM functionActuator
Crankshaft position sensor (POS)
Camshaft position sensor (PHASE) Engine speed*
1
EVAP canister
purge flow controlEVAP canister purge vol-
ume control solenoid valve
Mass air flow sensor
Amount of intake air
Engine coolant temperature sensor Engine coolant temperature
Battery Battery voltage*
1
Throttle position sensor Throttle position
Accelerator pedal position sensor Accelerator pedal position
Air fuel ratio (A/F) sensor 1 Density of oxygen in exhaust gas
(Mixture ratio fe
edback signal)
Fuel tank temperature sensor Fuel temperature in fuel tank
EVAP control system pressure sensor Pressure in purge line
ABS actuator and electric unit (control unit) Vehicle speed*
2
Combination meter
Revision: January 20102010 Versa
Page 1336 of 3745
EVAPORATIVE EMISSION SYSTEMEC-71
< FUNCTION DIAGNOSIS > [HR16DE]
C
D
E
F
G H
I
J
K L
M A
EC
NP
O
NOTE:
Do not use soapy water or any type of solvent while installing vacuum hose or purge hoses.

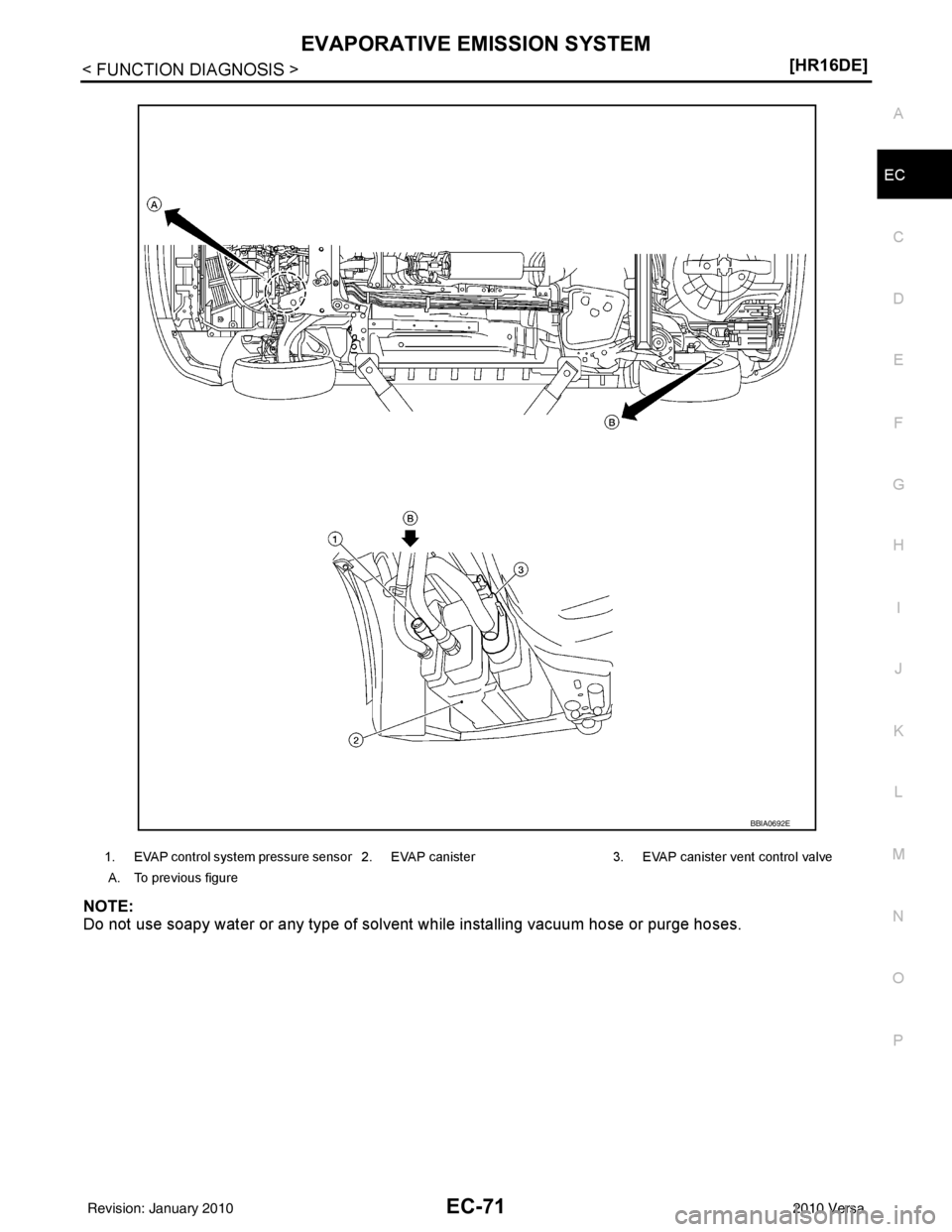

1. EVAP control system pressure sensor 2. EVAP
canister 3. EVAP canister vent control valve
A. To previous figure
BBIA0692E
Revision: January 20102010 Versa
Page 1337 of 3745
EC-72
< FUNCTION DIAGNOSIS >[HR16DE]
EVAPORATIVE EMISSION SYSTEM

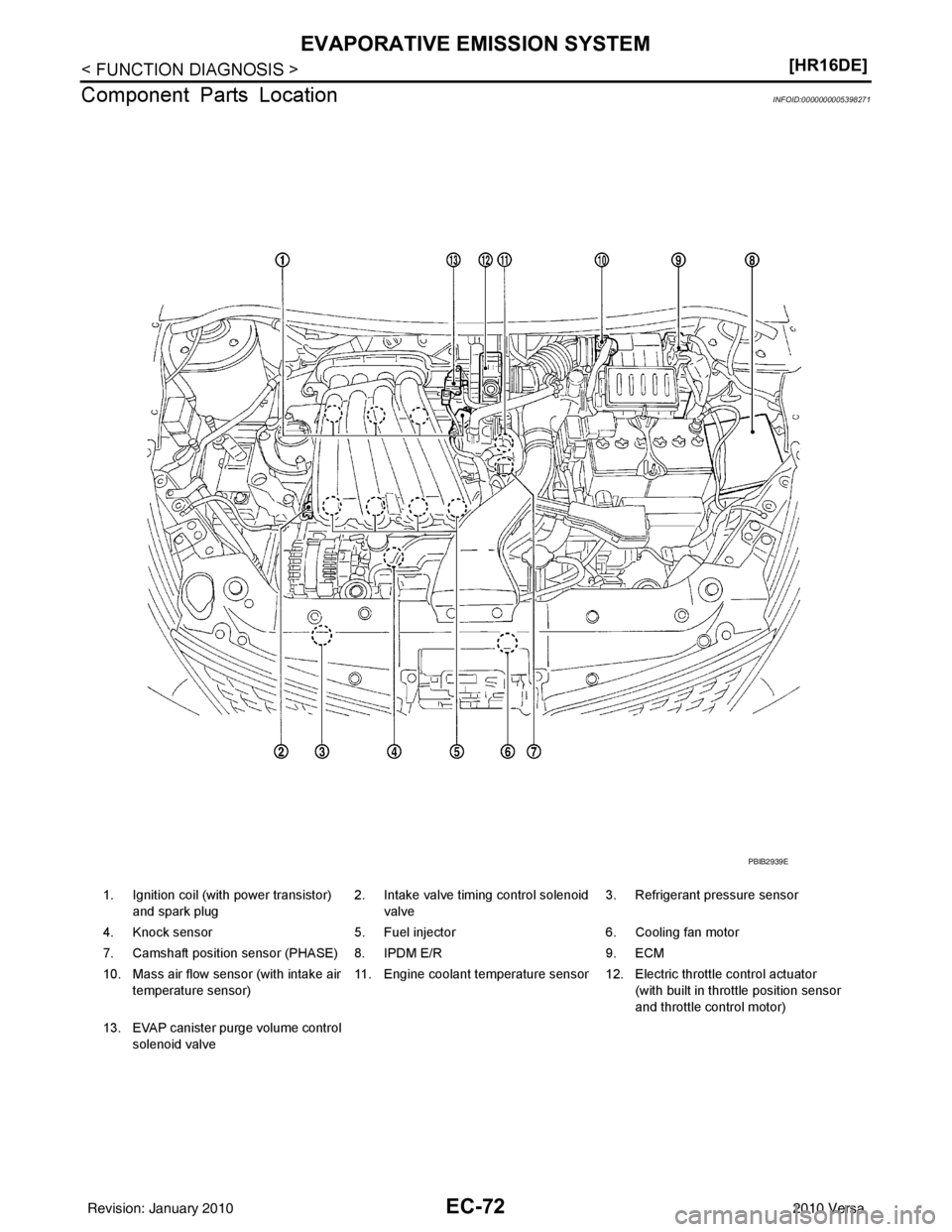

Component Parts Location
INFOID:0000000005398271
1. Ignition coil (with power transistor) and spark plug 2. Intake valve timing control solenoid
valve 3. Refrigerant pressure sensor
4. Knock sensor 5. Fuel injector6. Cooling fan motor
7. Camshaft position sensor (PHASE) 8. IPDM E/R 9. ECM
10. Mass air flow sensor (with intake air temperature sensor) 11. Engine coolant temperature sensor 12. Electric throttle control actuator
(with built in throttle position sensor
and throttle control motor)
13. EVAP canister purge volume control solenoid valve
PBIB2939E
Revision: January 20102010 Versa
Page 1338 of 3745
EVAPORATIVE EMISSION SYSTEMEC-73
< FUNCTION DIAGNOSIS > [HR16DE]
C
D
E
F
G H
I
J
K L
M A
EC
NP
O

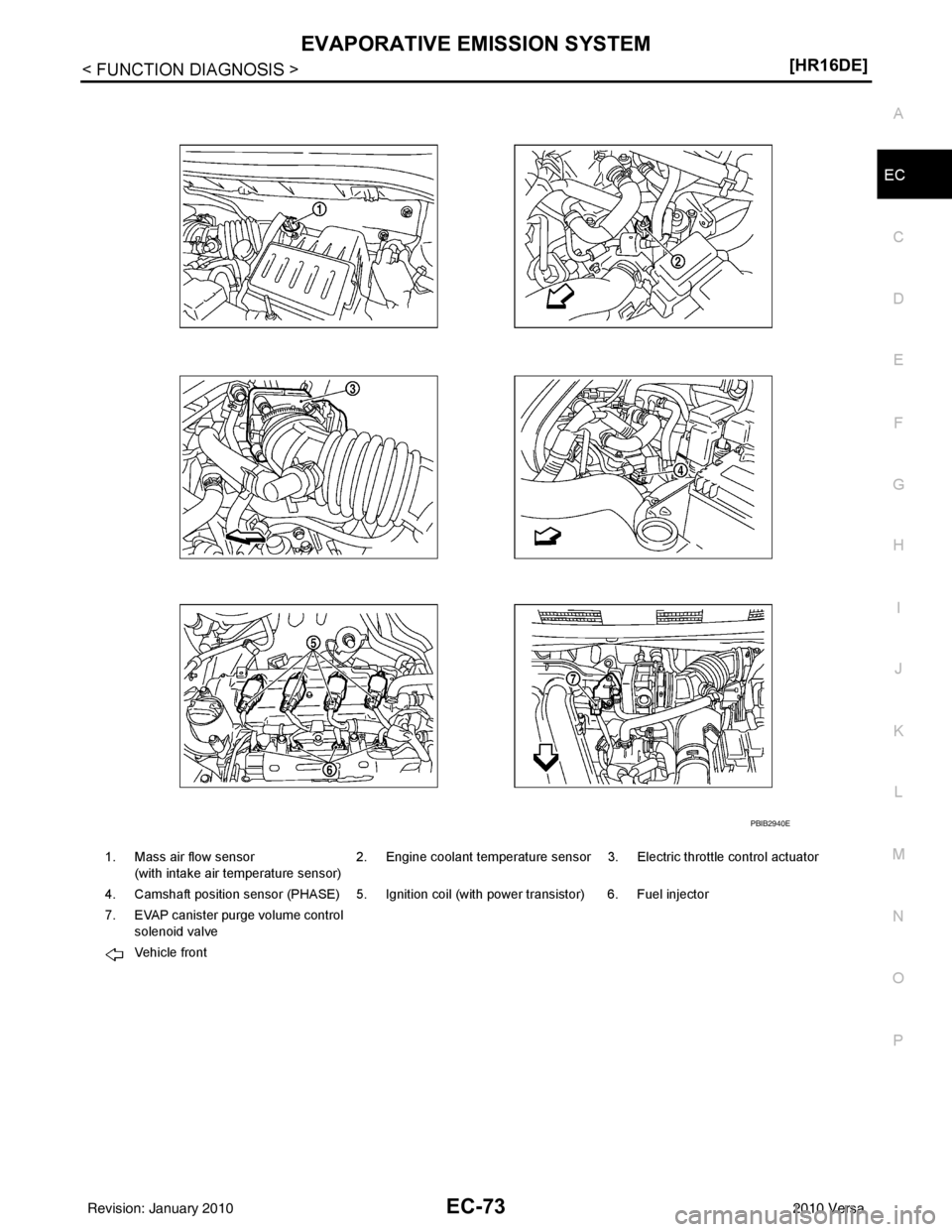

1. Mass air flow sensor
(with intake air temperature sensor) 2. Engine coolant temperature sensor 3. Electric throttle control actuator
4. Camshaft position sensor (PHASE) 5. Ignition coil (with power transistor) 6. Fuel injector
7. EVAP canister purge volume control solenoid valve
Vehicle front
PBIB2940E
Revision: January 20102010 Versa
Page 1339 of 3745
EC-74
< FUNCTION DIAGNOSIS >[HR16DE]
EVAPORATIVE EMISSION SYSTEM

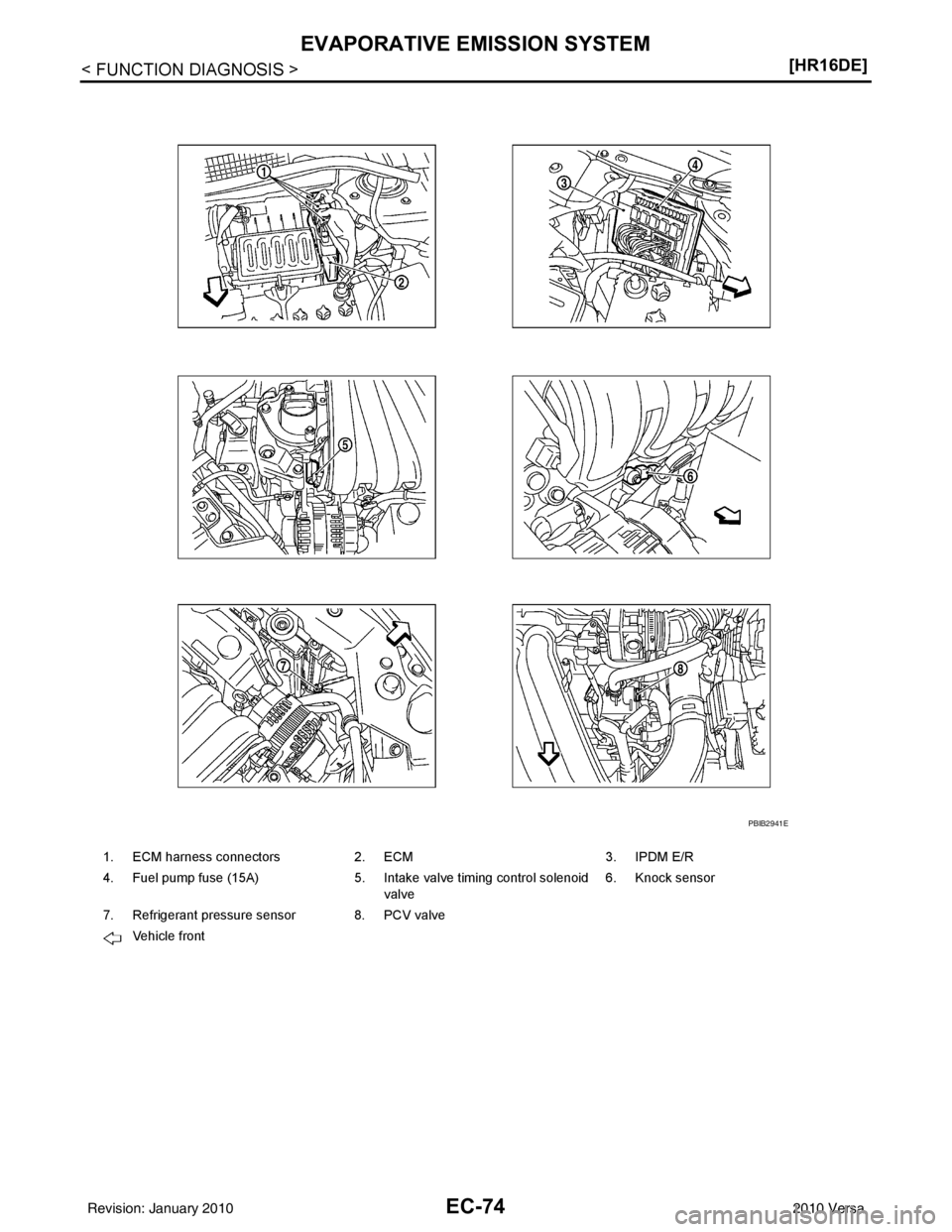

1. ECM harness connectors
2. ECM 3. IPDM E/R
4. Fuel pump fuse (15A) 5. Intake valve timing control solenoid
valve 6. Knock sensor
7. Refrigerant pressure sensor 8. PCV valve Vehicle front
PBIB2941E
Revision: January 20102010 Versa
Page 1340 of 3745
EVAPORATIVE EMISSION SYSTEMEC-75
< FUNCTION DIAGNOSIS > [HR16DE]
C
D
E
F
G H
I
J
K L
M A
EC
NP
O

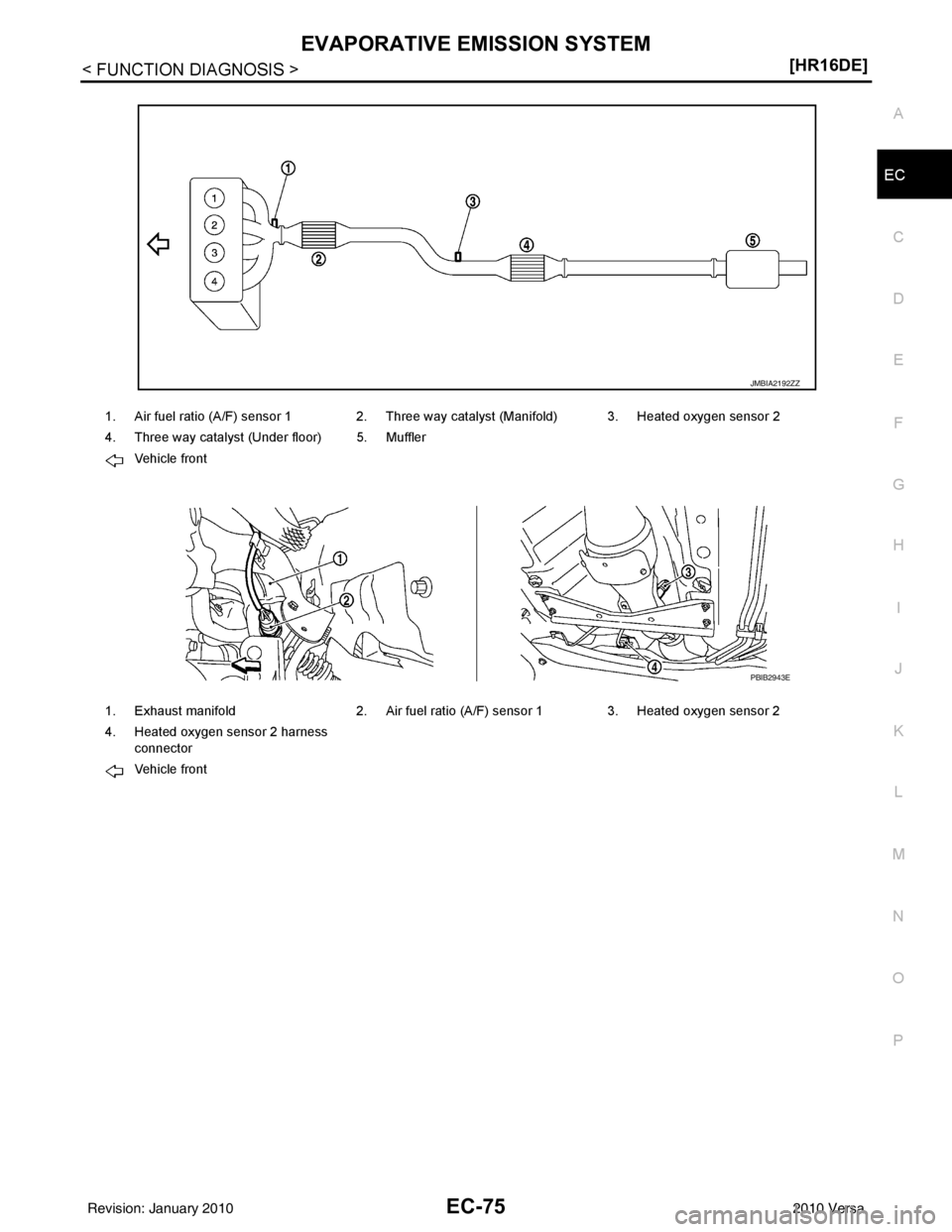

1. Air fuel ratio (A/F) sensor 1 2. Three way catalyst (Manifold) 3. Heated oxygen sensor 2
4. Three way catalyst (Under floor) 5. Muffler
Vehicle front
1. Exhaust manifold 2. Air fuel ratio (A/F) sensor 1 3. Heated oxygen sensor 2
4. Heated oxygen sensor 2 harness connector
Vehicle front
JMBIA2192ZZ
PBIB2943E
Revision: January 20102010 Versa
