2010 MAZDA MODEL CX-7 ESP

Black plate (524,1)
H
“H”est l'indice de vitesse. L'indice de vitesse indique la vitesse maximum correspondant à
la norme d'utilisation du pneu.
Indice alphabétique Indice de vitesse
Q 99 mi/h
R 106 mi/h
S 112 mi/h
T 118 mi/h
U 124 mi/h
H 130 mi/h
V 149 mi/h
W 168
*mi/h
Y 186*mi/h
* Pour les pneus ayant une capacité de vitesse maximum supérieure à 149 mi/h, les fabricants de pneus utilisent
parfois les lettres ZR. Pour les pneus ayant une capacité de vitesse maximum supérieure à 186 mi/h, les
fabricants de pneus utilisent toujours les lettres ZR.
M+S ou M/S: Boue et neige
AT: Tous terrains.
AS: Toutes saisons. Les symboles“M+S”ou“M/S”indiquent que le pneu peut être utilisé
dans la boue et la neige.
U.S. DOT numéro d'identification du pneu (TIN)
Ceci commence par les lettres“DOT”qui indiquent que le pneu est conforme aux normes
fédérales. Les deux chiffres ou lettres suivants sont le code de l'usine ayant fabriqué le
pneu, et les quatre derniers chiffres représentent la semaine et l'année de fabrication du
pneu. Par exemple, les chiffres 457 signifient la 45ème semaine de 1997. Après 2000, les
nombres possèdent quatre chiffres. Par exemple, le nombre 2102 signifie la 21ème semaine
de 2002. Les autres chiffres sont des codes de commercialisation utilisés à la discrétion du
fabricant. Ces informations sont utilisées pour contacter les clients au cas où un défaut du
pneu exige un rappel de celui-ci.
Composition des plis du pneu et matériaux utilisés
Le nombre de plis indique le nombre de couches de tissu revêtu de caoutchouc dans le
pneu. Généralement, plus le nombre de plis est grand, plus le poids pouvant être supporté
par le pneu est grand. Les fabricants des pneus doivent aussi indiquer les matériaux de
fabrication du pneu, tels que l'acier, le nylon, le polyester, etc.
Indice de charge maximum
Ce nombre indique la charge maximum, en kilogrammes et en livres, qui peut être
supportée par le pneu.
9-26
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
CX-7_8AS8-EC-09E_Edition1 Page524
Monday, April 6 2009 10:54 AM
Form No.8AS8-EC-09E

Black plate (525,1)
Pression de gonflage admissible maximum
Ce nombre est la plus grande quantité de pression d'air à laquelle il est possible de gonfler
le pneu dans les conditions de conduites normales.
Indices d'usure de la bande de roulement, d'adhérence et de température
Usure de la bande de roulement:L'indice d'usure de la bande de roulement est basé sur le
taux d'usure d'un pneu mis à l'essai dans des conditions spécifiques sur un circuit routier
répondant aux normes gouvernementales. Si, par exemple, un pneu a un indice d'usure de
150, il s'usera 1,5 fois plus lentement qu'un pneu qui affiche un indice de 100.
Adhérence:Les indices d'adhésion sont, du plus élevé au plus bas, AA, A, B et C. Les
indices représentent la capacité du pneu d'effectuer un arrêt complet sur une chaussée
mouillée, telle que mesurée dans des conditions contrôlées sur des surfaces de route en
asphalte et en ciment répondant aux normes gouvernementales. Un pneu portant l'indice C
peut avoir une mauvaise performance d'adhérence.
Température:Les indices de température A (le meilleur), B et C représentent la résistance
du pneu à la génération de chaleur et à sa capacité de dissipation de chaleur lorsqu'il est
testé dans des conditions spécifiques en laboratoire sur une roue d'essai.
Pneus à neige
Dans certaines régions très enneigées, les autorités locales peuvent exiger l'utilisation de
pneus neige véritables possédant une bande de roulement aux sculptures très profondes.
Ces pneus ne doivent être utilisés qu'en paire ou équiper toutes les quatre roues. Veiller à
acheter des pneus neige de même taille et de même structure que les autres pneus du
véhicule.
AVERTISSEMENT POUR LA SECURITE
Les avertissements de sécurité suivants sont marqués sur la paroi latérale du pneu.
DES BLESSURES GRAVES PEUVENT ETRE CAUSEES PAR:
lL'EXPLOSION DE L'ENSEMBLE PNEU/JANTE EN RAISON D'UN MONTAGE
OU CORRESPONDANCE INCORRECTS ENTRE DIAMETRES PNEU/JANTE; NE
JAMAIS DEPASSER 40 psi (275 kPa) SUR LE TALON DU PNEU - MONTAGE DES
PNEUS A CONFIER UNIQUEMENT A UN PERSONNEL QUALIFIE.
lANOMALIE DES PNEUS DUE A UN SOUS-GONFLAGE/SURCHARGE/
DOMMAGE-SE CONFORMER AU CONDUITE ET ENTRETIEN ET A LA
PLAQUE SIGNALETIQUE DU VEHICULE-VERIFIER SOUVENT LA PRESSION
DE GONFLAGE DES PNEUS ET LEUR ETAT D'ENDOMMAGEMENT.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
9-27
CX-7_8AS8-EC-09E_Edition1 Page525
Monday, April 6 2009 10:54 AM
Form No.8AS8-EC-09E

Black plate (527,1)

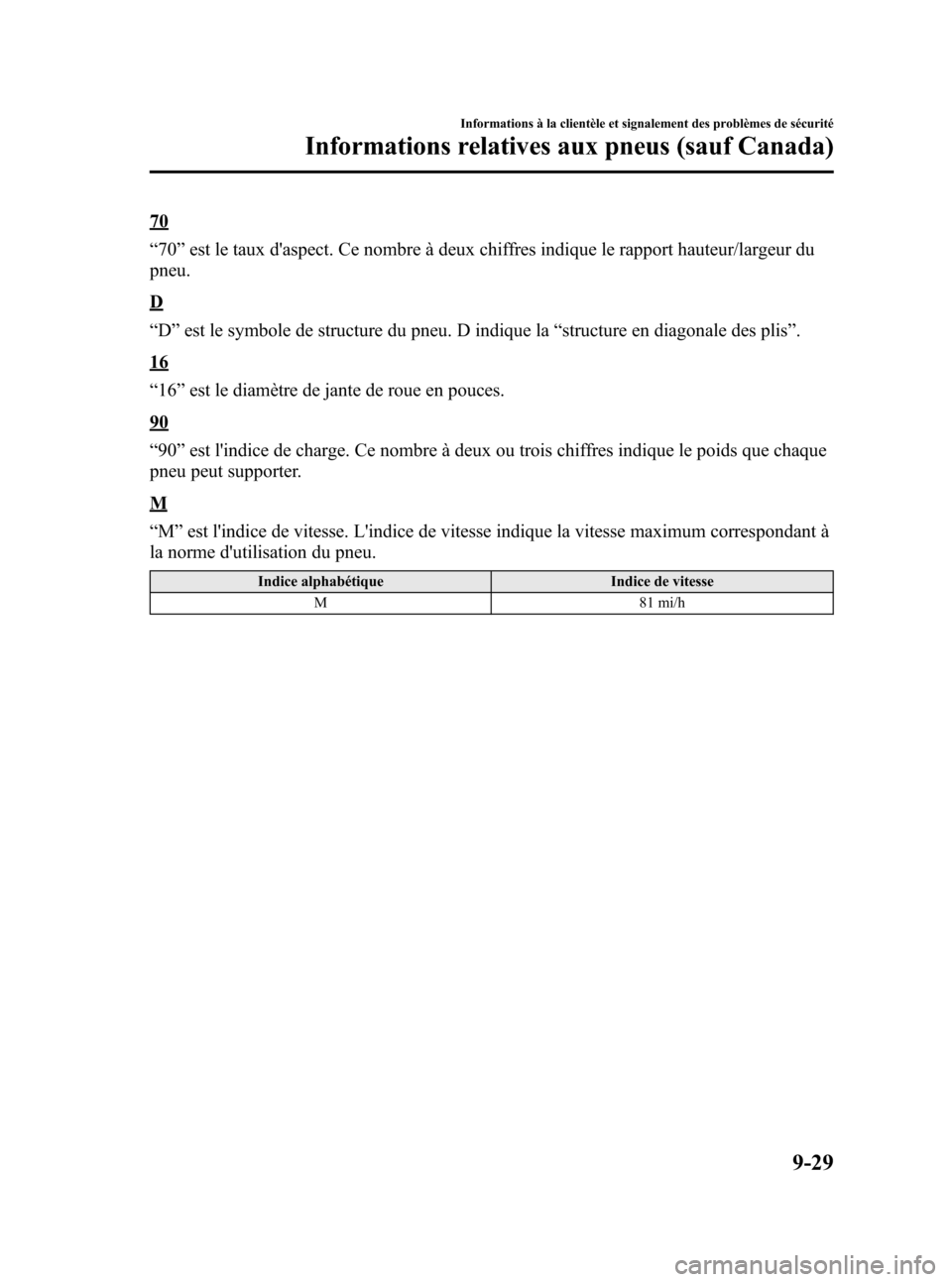

70
“70”est le taux d'aspect. Ce nombre à deux chiffres indique le rapport hauteur/largeur du
pneu.
D
“D”est le symbole de structure du pneu. D indique la“structure en diagonale des plis”.
16
“16”est le diamètre de jante de roue en pouces.
90
“90”est l'indice de charge. Ce nombre à deux ou trois chiffres indique le poids que chaque
pneu peut supporter.
M
“M”est l'indice de vitesse. L'indice de vitesse indique la vitesse maximum correspondant à
la norme d'utilisation du pneu.
Indice alphabétique Indice de vitesse
M 81 mi/h
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
9-29
CX-7_8AS8-EC-09E_Edition1 Page527
Monday, April 6 2009 10:54 AM
Form No.8AS8-EC-09E

Black plate (531,1)
Entretien des pneus
L'entretien incorrect ou inadéquat du véhicule peut causer une usure anormale des pneus.
Voici quelques points importants pour l'entretien:
qPression de gonflage des pneus
Les pressions de gonflage de tous les pneus (y compris le pneu de la roue de secours)
doivent être contrôlées tous les mois, lorsque les pneus sont froids. Les pressions
recommandées doivent être respectées si l'on veut obtenir une conduite et une tenue de
route optimale ainsi qu'une usure minimale des pneus. Utiliser les pressions spécifiées sur
la plaque signalétique des informations des pneus du véhicule ou sur l'étiquette des pneus
pour assurer la meilleure utilisation possible.
qPermutation des pneus
Pour égaliser l'usure des pneus, il est recommandé de procéder à leur permutation tous les
12.000 km (7.500 milles) ou plus fréquemment si une usure irrégulière apparaît. Lors de la
permutation, vérifier si l'équilibrage est correct.
Ne pas inclure la roue de secours à usage
temporaire (TEMPORARY USE ONLY)
dans la permutation. Avant
Vérifier si les pneus sont endommagés et s'ils sont usés irrégulièrement. L'usure anormale
des pneus est généralement causée par une ou plusieurs des causes suivantes:
lPression de gonflage incorrectelAlignement des roues inadéquatlEquilibrage incorrect des roueslFreinages importants
Après la permutation, veiller à régler les pressions de gonflage des pneus avant et arrière en
fonction des spécifications (page 10-7) et vérifier le couple de serrage des écrous de roues.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
9-33
CX-7_8AS8-EC-09E_Edition1 Page531
Monday, April 6 2009 10:54 AM
Form No.8AS8-EC-09E

Black plate (533,1)
REMARQUE
Les pneus s'abîment avec le temps, même si on ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les pneus lorsqu'ils sont vieux de 6 ans ou plus. La chaleur
causée par l'utilisation en climat chaud ou sous conditions de forte charge peut accélérer le
processus de vieillissement. Il faut remplacer le pneu de la roue de secours quand on remplace les
autres pneus, car le pneu de la roue de secours vieillit aussi. La semaine et l'année de fabrication
sont indiquées par 4 chiffres. Se référer à Etiquetage des pneus à la page 9-24.
qPratiques sécuritaires
Votre façon de conduire influe grandement sur le kilométrage des pneus et la sécurité.
Cultiver donc de bonnes habitudes de conduite dans votre propre intérêt.
lRespecter les limites de vitesses indiquées.lEviter de démarrer, de vous arrêter et de tourner brusquement.lEviter les nids-de-poule et les objets se trouvant sur la route.lNe monter pas sur le trottoir ou ne touchez pas le bord du trottoir avec le pneu lorsque
vous vous garez.
ATTENTION
Si vous ressentez des vibrations soudaines ou des anomalies pendant la conduite, ou
si vous suspectez un dommage du pneu ou du véhicule, ralentir immédiatement.
Conduire prudemment jusqu'à ce que vous puissiez quitter la route en toute sécurité.
Arrêter et vérifier si les pneus sont endommagés. Si un pneu est sous-gonflé ou
endommagé, le dégonfler, enlever le pneu et la jante et le remplacer par la roue de
secours. Si vous ne pouvez pas trouver de cause, faire remorquer le véhicule jusqu'au
concessionnaire ou revendeur de pneus le plus proche pour faire inspecter le véhicule.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
9-35
CX-7_8AS8-EC-09E_Edition1 Page533
Monday, April 6 2009 10:54 AM
Form No.8AS8-EC-09E

Black plate (534,1)
Chargement du véhicule
Le présent chapitre indique comment charger correctement le véhicule et/ou la remorque et
conserver le poids du véhicule chargé dans les limites nominales, avec ou sans remorque.
En chargeant correctement le véhicule, on peut obtenir les meilleures performances
possibles de son véhicule. Avant de charger votre véhicule, familiariser avec les termes
suivants pour déterminer les normes de poids du véhicule, avec ou sans remorque, sur la
base de l'étiquette du certificat de sécurité du véhicule et de l'étiquette d'informations
relatives au chargement et aux pneus:
PRUDENCE
Véhicule surchargé:
Il est dangereux de surcharger un véhicule. Un véhicule surchargé peut mettre les
passagers en danger. Le poids excessif sur le système de suspension du véhicule peut
causer une panne des ressorts ou des amortisseurs, une panne des freins, des
problèmes de conduite ou de direction, des irrégularités d'usure des pneus, des
anomalies des pneus ou d'autres dommages.
Un véhicule surchargé est plus difficile à conduire et à contrôler. La distance
nécessaire pour s'arrêter augmente aussi. En cas de surcharge vraiment excessive, les
freins risquent de ne plus fonctionner du tout, en particulier sur les pentes fortes. La
charge qu'un pneu peut supporter est fonction à la fois de la taille du pneu, de sa
plage de chargement, et de la pression de gonflage correspondante.
Ne jamais surcharger le véhicule et toujours se conformer aux normes de poids du
véhicule indiquées sur les étiquettes du certificat de sécurité et des informations
relatives au chargement et aux pneus.
Le poids en état de marche de base est le poids du véhicule comprenant le réservoir
plein de carburant et tout l'équipement standard. Il ne comprend pas les passagers,
les paquets ou les équipements en option.
9-36
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (sauf Canada)
CX-7_8AS8-EC-09E_Edition1 Page534
Monday, April 6 2009 10:54 AM
Form No.8AS8-EC-09E

Black plate (542,1)
Signalement des problèmes de sécurité (Etats-Unis)
Si vous pensez que votre véhicule présente une anomalie susceptible de
provoquer un accident, des blessures corporelles ou la mort, vous devez en
informer immédiatement la National Highway Traffic Safety Administration
(NHTSA) ainsi que Mazda Motor Corporation (votre importateur/distributeur
Mazda).
Si la NHTSA reçoit plusieurs plaintes identiques, elle peut procéder à une
enquête et, en cas d'anomalie compromettant la sécurité constatée sur un
groupe de véhicules, elle peut ordonner une campagne de rappel et de mesures
correctives. Toutefois, la NHTSA ne peut intervenir pour régler un différend
entre vous, votre concessionnaire ou Mazda Motor Corporation (votre
importateur/distributeur Mazda).
Vous pouvez joindre la NHTSA par téléphone au numéro sans frais d'assistance
téléphonique Vehicle Safety Hotline à 1-888-327-4236 (TTY: 1-800-424-
9153); vous rendre sur le site http://www.safercar.gov; ou écrire à:
Administrateur, NHTSA, 1200 New Jersey Avenue, SE., Washington, DC,
20590. Vous pouvez également obtenir d'autres renseignements sur la sécurité
des véhicules automobiles en vous rendant sur le site http://www.safercar.gov.
REMARQUE
Si vous résidez aux Etats-Unis, toute la correspondance à Mazda Motor Corporation devrait être
adressée à:
Mazda North American Operations
7755 Irvine Center Drive
Irvine, California 92618-2922
ou
P.O. Box 19734
Irvine, CA 92623-9734
Centre d'assistance à la clientèle ou au numéro sans frais 1 (800) 222-5500
Si vous résidez à l'extérieur des Etats-Unis, veuillez contacter le distributeur Mazda le plus proche
indiqué (page 9-13) de ce manuel.
9-44
Informations à la clientèle et signalement des problèmes de sécurité
Signalement des problèmes de sécurité
CX-7_8AS8-EC-09E_Edition1 Page542
Monday, April 6 2009 10:54 AM
Form No.8AS8-EC-09E

Black plate (544,1)
Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-034B-10R MANUEL D'ATELIER 2010 (Anglais)
9999-MX-034B-10R MANUEL D'ATELIER 2010 (Espagnol)
9999-95-068G-10R SCHEMA DE CABLAGE 2010 (Anglais)
9999-MX-068G-10R SCHEMA DE CABLAGE 2010 (Espagnol)
9999-95-080C-10R (Etats-Unis uniquement) CONDUITE ET ENTRETIEN 2010
9999-EC-080C-10R (Canada uniquement) CONDUITE ET ENTRETIEN 2010
9999-PR-080C-10R (Puerto Rico uniquement) CONDUITE ET ENTRETIEN 2010
9999-95-045F-10R POINTS PRINCIPAUX POUR L'ENTRETIEN 2010
Système de navigation de 7 pouces
9999-95-080C-10NAV2 (Etats-Unis uniquement)CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2010
9999-EC-080C-10NAV2 (Canada uniquement)CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2010
9999-PR-080C-10NAV2 (Puerto Rico uniquement)CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2010
Affichage multi-informations (MID) avec système de navigation compact
9999-95-080C-10NAV (Etats-Unis uniquement)CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2010
9999-EC-080C-10NAV (Canada uniquement)CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2010
9999-PR-080C-10NAV (Puerto Rico uniquement)CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2010
qMANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et
le châssis.
9-46
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
CX-7_8AS8-EC-09E_Edition1 Page544
Monday, April 6 2009 10:54 AM
Form No.8AS8-EC-09E
