Black plate (339,1)
qPréparation du système audio
Bluetooth
Configuration du périphérique audio
Bluetooth
Il est possible de programmer le système
audio Bluetooth et de modifier, supprimer
et afficher les informations relatives au
périphérique programmé.
1. Le mode change de la manière suivante
à chaque fois que le bouton de
commande audio est activé.
Sélectionner“BT SETUP”.
Modèle avec le système audio standard
*
*
*
*
*
Modèle avec le système audio Bose
* Suivant le mode sélectionné,
l'indication change.
2. Tourner le bouton de commande audio
et sélectionner le mode souhaité.
Confort intérieur
Système audio Bluetooth
6-69
CX-7_8AS8-EC-09E_Edition1 Page339
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (340,1)
Affichage Mode Fonction
PAIR DEVICEMode du
programme de
jumelageProgramma-
tion du
périphérique
audio
Bluetooth
LINK CHANGEMode de
modification
de la liaisonModification
de la liaison
vers le
périphérique
audio
Bluetooth
PAIR DELETEMode de
suppression de
jumelageSuppression
de la liaison
vers le
périphérique
audio
Bluetooth
DEVICE INFOMode
d'affichage
des
informations
relatives au
périphériqueAffichage des
informations
relatives à
l'unité
Bluetooth du
véhicule
3. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
Programmation du périphérique audio
Bluetooth
Les périphériques audio Bluetooth
doivent être programmés sur l'unité
Bluetooth du véhicule pour permettre
l'émission de musique ou de sons à partir
des enceintes du véhicule.
Il est possible de programmer un
maximum de sept périphériques incluant
les téléphones mobiles mains-libres et les
périphériques audio Bluetooth au niveau
d'un véhicule.REMARQUE
lToujours procéder à la programmation des
périphériques audio Bluetooth lorsque le
véhicule est à l'arrêt.
lSi un périphérique Bluetooth a déjà été
programmé en tant que téléphone mobile
mains-libres au niveau du véhicule, il n'est
pas nécessaire de le programmer de
nouveau lors de son utilisation en tant que
périphérique audio Bluetooth. De même, il
n'est pas nécessaire de programmer de
nouveau un périphérique en tant que
téléphone mobile mains libres s'il a déjà été
programmé en tant que périphérique audio
Bluetooth.
lVérifier qu'aucun autre périphérique audio
Bluetooth n'est susceptible de se trouver
dans la zone environnante lorsqu'on
entreprend les opérations de
programmation. En cas de doute, déplacer
le véhicule à un autre endroit. La portée de
transmission d'un périphérique audio
Bluetooth est d'environ 10 mètres (32
pieds). Par conséquent, si un autre
périphérique audio Bluetooth se trouve
dans un rayon de 10 mètres (32 pieds)
autour du véhicule, il est possible que le
périphérique soit identifié et programmé à
la place.
lL'enregistrement du périphérique peut
également être effectué à l'aide de la
reconnaissance vocale (page 6-82).
En ce qui concerne le fonctionnement du
périphérique audio Bluetooth, se reporter
à son manuel d'instructions.
Certains périphériques audio Bluetooth
disposent d'un code PIN (à quatre
chiffres). Se reporter au manuel
d'instructions du périphérique audio: la
procédure de programmation varie selon
que le périphérique dispose ou non d'un
code PIN.
6-70
Confort intérieur
Système audio Bluetooth
CX-7_8AS8-EC-09E_Edition1 Page340
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (341,1)
Programmation d'un périphérique
audio Bluetooth disposant d'un code
PIN (à 4 chiffres)
1. Sélectionner le mode du programme de
jumelage“PAIR DEVICE”, sous le
mode“BT SETUP”, à l'aide du bouton
de commande audio. (Pour plus de
détails, se référer à
“Configuration du périphérique audio
Bluetooth”.)
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
Le message“ENTER PIN”apparaît sur
l'affichage des informations pendant
deux secondes, le message“PIN 0000”
apparaît et le code PIN peut être saisi.
3. Saisir le code PIN du périphérique
audio Bluetooth en appuyant sur les
touches de canaux préréglés 1 à 4
lorsque le message“PIN 0000”
s'affiche.
Appuyer sur la touche du canal
préréglé 1 pour saisir le première
chiffre, sur la touche 2 pour saisir le
second chiffre, sur la touche 3 pour
saisir le troisième chiffre et sur la
touche 4 pour saisir le quatrième
chiffre. Par exemple, si le code PIN est
4213, appuyer sur la touche du canal
préréglé 1 quatre fois (1, 2, 3, 4), sur la
touche 2 deux fois (1, 2), sur la touche
3 une fois (1) et sur la touche 4 trois
fois (1, 2, 3). Si le message“PIN 0000”
disparaît une fois le code PIN saisi,
répéter la procédure depuis l'étape 1.
REMARQUE
Certains appareils acceptent seulement un
code de jumelage particulier (généralement,
“0000”ou“1234”).
S'il est impossible d'effectuer le jumelage, se
reporter au mode d'emploi de l'appareil
mobile, et essayer ces chiffres si nécessaire.
4. Appuyer sur le bouton de commande
audio lorsque le code PIN saisi
s'affiche.
Le message“PAIRING”clignote à
l'écran.
5. Activer le périphérique audio
Bluetooth et sélectionner le mode du
programme lorsque le message
“PAIRING”clignote.
6. Une fois la programmation terminée,
les messages“
”et
“PAIR SUCCESS”s'affichent après
environ 10 à 30 secondes. Puis, le
message“PAIR SUCCESS”continue à
s'afficher pendant 3 secondes et l'écran
normal s'affiche ensuite de nouveau.
REMARQUE
lCertains périphériques audio Bluetooth
nécessitent un certain délai avant que le
symbole“
”apparaisse.lSi la programmation a échoué, le message
“Err”clignote pendant trois secondes.
lIl n'est pas possible de procéder à la
programmation lorsque le véhicule est en
mouvement. Si l'on tente de procéder à la
programmation pendant que le véhicule est
en mouvement, le message
“PAIR DISABLE”s'affiche.
lSi sept périphériques audio Bluetooth ont
déjà été programmés au niveau du véhicule,
la programmation ne peut être effectuée et
le message“MEMORY FULL”s'affiche.
Supprimer un périphérique programmé
avant de programmer un autre
périphérique.
Confort intérieur
Système audio Bluetooth
6-71
CX-7_8AS8-EC-09E_Edition1 Page341
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (342,1)

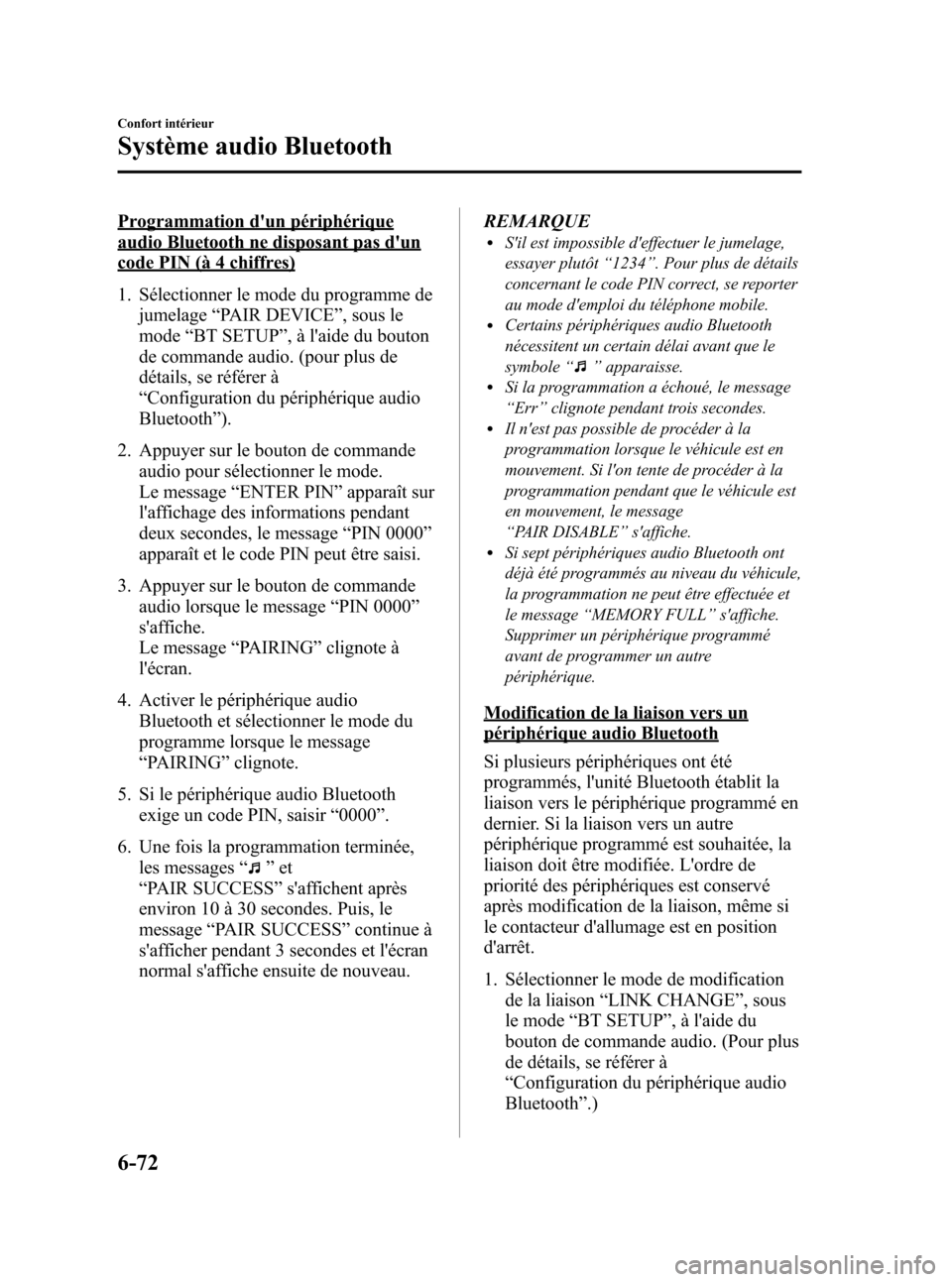

Programmation d'un périphérique
audio Bluetooth ne disposant pas d'un
code PIN (à 4 chiffres)
1. Sélectionner le mode du programme de
jumelage“PAIR DEVICE”, sous le
mode“BT SETUP”, à l'aide du bouton
de commande audio. (pour plus de
détails, se référer à
“Configuration du périphérique audio
Bluetooth”).
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
Le message“ENTER PIN”apparaît sur
l'affichage des informations pendant
deux secondes, le message“PIN 0000”
apparaît et le code PIN peut être saisi.
3. Appuyer sur le bouton de commande
audio lorsque le message“PIN 0000”
s'affiche.
Le message“PAIRING”clignote à
l'écran.
4. Activer le périphérique audio
Bluetooth et sélectionner le mode du
programme lorsque le message
“PAIRING”clignote.
5. Si le périphérique audio Bluetooth
exige un code PIN, saisir“0000”.
6. Une fois la programmation terminée,
les messages“
”et
“PAIR SUCCESS”s'affichent après
environ 10 à 30 secondes. Puis, le
message“PAIR SUCCESS”continue à
s'afficher pendant 3 secondes et l'écran
normal s'affiche ensuite de nouveau.REMARQUE
lS'il est impossible d'effectuer le jumelage,
essayer plutôt“1234”. Pour plus de détails
concernant le code PIN correct, se reporter
au mode d'emploi du téléphone mobile.
lCertains périphériques audio Bluetooth
nécessitent un certain délai avant que le
symbole“
”apparaisse.lSi la programmation a échoué, le message
“Err”clignote pendant trois secondes.
lIl n'est pas possible de procéder à la
programmation lorsque le véhicule est en
mouvement. Si l'on tente de procéder à la
programmation pendant que le véhicule est
en mouvement, le message
“PAIR DISABLE”s'affiche.
lSi sept périphériques audio Bluetooth ont
déjà été programmés au niveau du véhicule,
la programmation ne peut être effectuée et
le message“MEMORY FULL”s'affiche.
Supprimer un périphérique programmé
avant de programmer un autre
périphérique.
Modification de la liaison vers un
périphérique audio Bluetooth
Si plusieurs périphériques ont été
programmés, l'unité Bluetooth établit la
liaison vers le périphérique programmé en
dernier. Si la liaison vers un autre
périphérique programmé est souhaitée, la
liaison doit être modifiée. L'ordre de
priorité des périphériques est conservé
après modification de la liaison, même si
le contacteur d'allumage est en position
d'arrêt.
1. Sélectionner le mode de modification
de la liaison“LINK CHANGE”, sous
le mode“BT SETUP”, à l'aide du
bouton de commande audio. (Pour plus
de détails, se référer à
“Configuration du périphérique audio
Bluetooth”.)
6-72
Confort intérieur
Système audio Bluetooth
CX-7_8AS8-EC-09E_Edition1 Page342
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (343,1)
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
3. Le nom du périphérique audio
Bluetooth actuellement relié s'affiche.
Si aucun périphérique audio Bluetooth
n'est actuellement relié, le nom du
premier périphérique programmé
s'affiche.
4. Tourner le bouton de commande audio
pour sélectionner le nom du
périphérique à relier.
Nom du périphérique 1
Nom du périphérique 2
Nom du périphérique 3
Nom du périphérique 4
Nom du périphérique 5
Nom du périphérique 6
Nom du périphérique 7
5. Appuyer sur le bouton de commande
audio pour sélectionner le périphérique
à relier.
Le symbole“
”disparaît et le
message“PAIRING”clignote à l'écran.
REMARQUE
Lorsque l'option“GO BACK”est sélectionnée
et que le bouton de commande audio est
activé, le message“LINK CHANGE”s'affiche
à l'écran.
6. En cas de liaison réussie vers le
périphérique sélectionné, le symbole
“
”s'affiche de nouveau. Le message
“LINK CHANGED”s'affiche
également. Le message
“LINK CHANGED”s'affiche pendant
3 secondes, puis l'écran normal
s'affiche de nouveau.
REMARQUE
lCertains périphériques audio Bluetooth
nécessitent un certain délai avant que le
symbole“
”apparaisse.lSi un téléphone mobile de type mains-libres
est le dernier périphérique programmé,
l'unité Bluetooth établit la liaison vers le
périphérique. Pour utiliser un périphérique
audio Bluetooth précédemment programmé
au niveau de l'unité Bluetooth, la liaison
doit être établie vers le périphérique en
question.
lSi une erreur survient lors de la tentative de
liaison d'un périphérique, le message
“Err”clignote sur l'affichage pendant trois
secondes, puis“LINK CHANGE”s'affiche
de nouveau. Dans ce cas, vérifier l'état de
programmation du périphérique audio
Bluetooth et l'emplacement du périphérique
dans le véhicule (pas dans le coffre ou dans
une boîte métallique), puis redémarrer
l'opération de liaison.
lLa sélection du périphérique peut
également être effectuée à l'aide de la
reconnaissance vocale (page 6-95).
Procédure de confirmation du
périphérique actuellement relié
Activer le mode de modification de la
liaison. (se référer à
“Modification de la liaison vers un
périphérique audio Bluetooth”).
Le périphérique affiché en premier
correspond au périphérique actuellement
relié.
Confort intérieur
Système audio Bluetooth
6-73
CX-7_8AS8-EC-09E_Edition1 Page343
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (344,1)
Suppression de la liaison vers un
périphérique audio Bluetooth
1. Sélectionner le mode de suppression de
jumelage“PAIR DELETE”, sous le
mode“BT SETUP”, à l'aide du bouton
de commande audio. (Pour plus de
détails, se référer à
“Configuration du périphérique audio
Bluetooth”.)
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
3. Le nom du premier périphérique
programmé s'affiche.
4. Tourner le bouton de commande audio
et sélectionner le nom du périphérique
programmé à supprimer.
Nom du périphérique 1
Nom du périphérique 2
Nom du périphérique 3
Nom du périphérique 4
Nom du périphérique 5
Nom du périphérique 6
Nom du périphérique 7
REMARQUE
Seuls les périphériques programmés sont
affichés. Si seul un périphérique est
programmé, son nom est le seul affiché.
5. Si une option autre que“GO BACK”
est sélectionnée et que le bouton de
commande audio est enfoncé, le
message“SURE ? NO”s'affiche.
6. Tourner le bouton de commande audio
dans le sens des aiguilles d'une montre
et faire passer l'affichage sur“SURE ?
YES”.
REMARQUE
L'écran change de la manière suivante selon
que le bouton de commande audio est tourné
dans le sens des aiguilles d'une montre ou
dans le sens inverse des aiguilles d'une montre.
- Dans le sens des aiguilles d'une montre:
“SURE ? YES”s'affiche
- Dans le sens inverse des aiguilles d'une
montre:“SURE ? NO”s'affiche
7. Appuyer sur le bouton de commande
audio pour supprimer le périphérique
sélectionné.
REMARQUE
Sélectionner l'option“GO BACK”et appuyer
sur le bouton de commande audio pour
afficher de nouveau l'écran“PAIR DELETE”.
8. Le message“PAIR DELETED”
s'affiche pendant trois secondes une
fois la suppression terminée, puis
l'affichage normal réapparaît.
REMARQUE
Si une erreur survient lors de la tentative de
suppression du périphérique programmé, le
message“Err”clignote sur l'affichage
pendant trois secondes, puis“LINK DELETE”
s'affiche de nouveau.
6-74
Confort intérieur
Système audio Bluetooth
CX-7_8AS8-EC-09E_Edition1 Page344
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (345,1)
Affichage des informations relatives au
périphérique audio Bluetooth
1. A l'aide du bouton de commande,
sélectionner le mode d'affichage des
informations relatives au périphérique
de jumelage“DEVICE INFO”, sous le
mode“BT SETUP”. (Pour plus de
détails, se référer à
“Configuration du périphérique audio
Bluetooth”.)
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
3. Le nom de l'unité Bluetooth s'affiche.
4. Tourner le bouton de commande audio
pour sélectionner les informations de
l'unité Bluetooth à afficher.
Nom du périphérique
Adresse BT
REMARQUE
Lorsque l'option“GO BACK”est sélectionnée
et que le bouton de commande audio est
activé, le message“DEVICE INFO”s'affiche
à l'écran.
qProcédure d'utilisation du
système audio Bluetooth
Activation du mode audio Bluetooth
Pour écouter de la musique ou des sons
vocaux enregistrés sur un périphérique
audio Bluetooth, passer en mode audio
Bluetooth de manière à pouvoir actionner
le périphérique audio à l'aide du panneau
de configuration du système audio.
Les périphériques audio Bluetooth
doivent être programmés sur l'unité
Bluetooth du véhicule avant utilisation.
(se référer à
“Programmation des périphériques audio
Bluetooth”)
1. Mettre le contacteur d'allumage sur la
position ACC ou ON.
2. Mettre le périphérique audio Bluetooth
sous tension.
Veiller à ce que le symbole“
”
s'affiche sur l'affichage d'information.
Le symbole ne s'affiche pas si le
périphérique audio Bluetooth n'est pas
programmé ou si l'unité Bluetooth du
véhicule ne fonctionne pas
correctement.
REMARQUE
Certains périphériques audio Bluetooth
nécessitent un certain délai avant que le
symbole“
”apparaisse.
3. Appuyer sur la touche AUX pour
activer le mode audio Bluetooth
“BT Audio”.
4. La lecture des sons enregistrés sur le
périphérique audio Bluetooth
commence.
Confort intérieur
Système audio Bluetooth
6-75
CX-7_8AS8-EC-09E_Edition1 Page345
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (346,1)
REMARQUElSi la lecture ne démarre pas sur le
périphérique audio Bluetooth, appuyer sur
la touche de lecture/pause (
).lSi le mode audio Bluetooth est désactivé au
profit d'un autre mode (mode radio, par
exemple), la lecture des sons du
périphérique audio Bluetooth est
interrompue.
lSi un appel est reçu sur un téléphone
mobile mains-libres lors de la lecture à
partir du périphérique audio Bluetooth, la
lecture est interrompue. La lecture à partir
du périphérique audio Bluetooth reprend
une fois l'appel terminé.
Lecture
1. Pour écouter un périphérique audio
Bluetooth sur le système d'enceintes du
véhicule, activer le mode audio
Bluetooth. (se référer à
“Activation du mode audio Bluetooth”)
2. Pour arrêter la lecture, appuyer sur la
touche de lecture/pause (
).
3. Appuyer de nouveau sur la touche pour
reprendre la lecture.
Sélection d'un fichier (piste)
Appuyer brièvement sur la touche de
plage précédente (
) ou tourner le
bouton des fichiers dans le sens inverse
des aiguilles d'une montre: pour
sélectionner le début du fichier
sélectionné (piste).
Appuyer brièvement sur la touche de
plage suivante (
) ou tourner le bouton
des fichiers dans le sens des aiguilles
d'une montre: pour sélectionner le fichier
suivant (piste).
6-76
Confort intérieur
Système audio Bluetooth
CX-7_8AS8-EC-09E_Edition1 Page346
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
