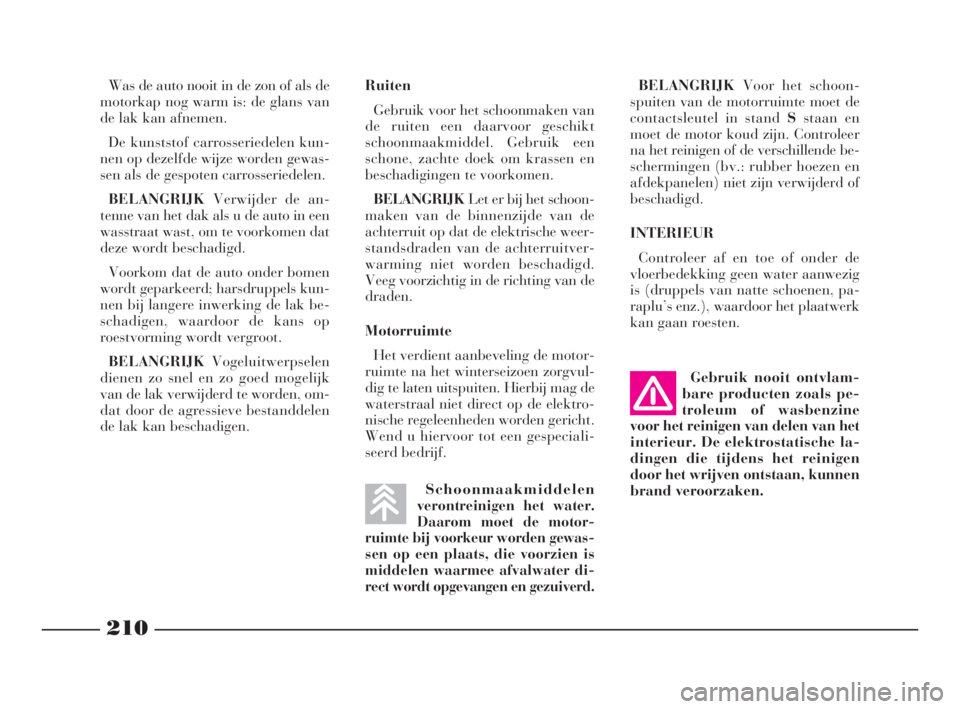

210
Ruiten
Gebruik voor het schoonmaken van
de ruiten een daarvoor geschikt
schoonmaakmiddel. Gebruik een
schone, zachte doek om krassen en
beschadigingen te voorkomen.
BELANGRIJKLet er bij het schoon-
maken van de binnenzijde van de
achterruit op dat de elektrische weer-
standsdraden van de achterruitver-
warming niet worden beschadigd.
Veeg voorzichtig in de richting van de
draden.
Motorruimte
Het verdient aanbeveling de motor-
ruimte na het winterseizoen zorgvul-
dig te laten uitspuiten. Hierbij mag de
waterstraal niet direct op de elektro-
nische regeleenheden worden gericht.
Wend u hiervoor tot een gespeciali-
seerd bedrijf.
Schoonmaakmiddelen
verontreinigen het water.
Daarom moet de motor-
ruimte bij voorkeur worden gewas-
sen op een plaats, die voorzien is
middelen waarmee afvalwater di-
rect wordt opgevangen en gezuiverd.
BELANGRIJKVoor het schoon-
spuiten van de motorruimte moet de
contactsleutel in stand Sstaan en
moet de motor koud zijn. Controleer
na het reinigen of de verschillende be-
schermingen (bv.: rubber hoezen en
afdekpanelen) niet zijn verwijderd of
beschadigd.
INTERIEUR
Controleer af en toe of onder de
vloerbedekking geen water aanwezig
is (druppels van natte schoenen, pa-
raplu’s enz.), waardoor het plaatwerk
kan gaan roesten. Was de auto nooit in de zon of als de
motorkap nog warm is: de glans van
de lak kan afnemen.
De kunststof carrosseriedelen kun-
nen op dezelfde wijze worden gewas-
sen als de gespoten carrosseriedelen.
BELANGRIJKVerwijder de an-
tenne van het dak als u de auto in een
wasstraat wast, om te voorkomen dat
deze wordt beschadigd.
Voorkom dat de auto onder bomen
wordt geparkeerd; harsdruppels kun-
nen bij langere inwerking de lak be-
schadigen, waardoor de kans op
roestvorming wordt vergroot.
BELANGRIJKVogeluitwerpselen
dienen zo snel en zo goed mogelijk
van de lak verwijderd te worden, om-
dat door de agressieve bestanddelen
de lak kan beschadigen.Gebruik nooit ontvlam-
bare producten zoals pe-
troleum of wasbenzine
voor het reinigen van delen van het
interieur. De elektrostatische la-
dingen die tijdens het reinigen
door het wrijven ontstaan, kunnen
brand veroorzaken.
183-211 Phedra LUM NL 17-11-2009 9:36 Pagina 210

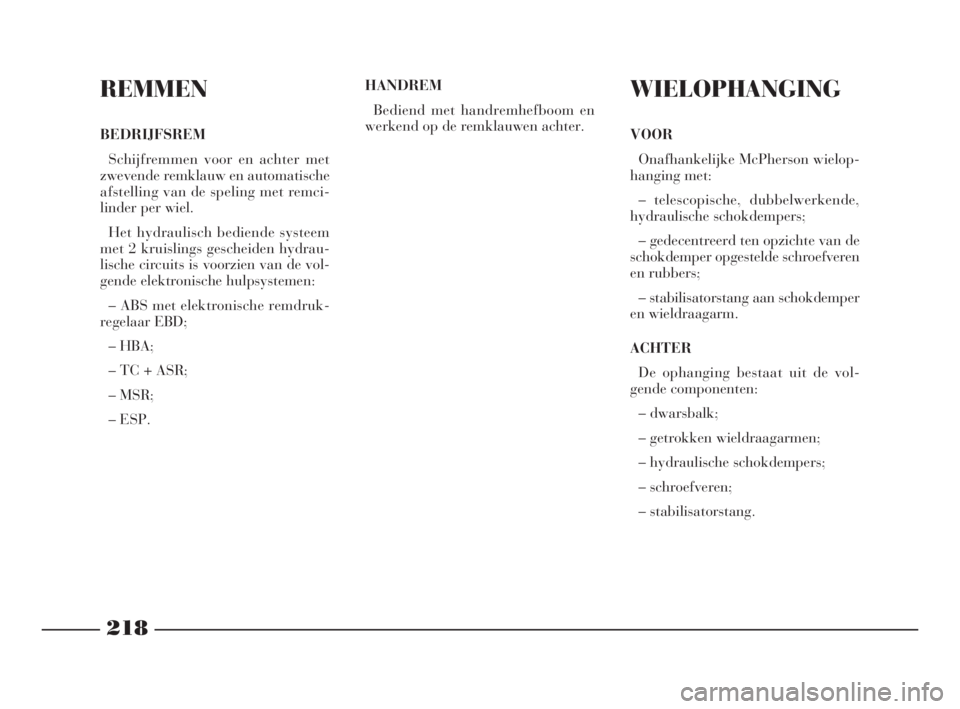

218
REMMEN
BEDRIJFSREM
Schijfremmen voor en achter met
zwevende remklauw en automatische
afstelling van de speling met remci-
linder per wiel.
Het hydraulisch bediende systeem
met 2 kruislings gescheiden hydrau-
lische circuits is voorzien van de vol-
gende elektronische hulpsystemen:
– ABS met elektronische remdruk-
regelaar EBD;
– HBA;
– TC + ASR;
– MSR;
– ESP.HANDREM
Bediend met handremhefboom en
werkend op de remklauwen achter.
WIELOPHANGING
VOOR
Onafhankelijke McPherson wielop-
hanging met:
– telescopische, dubbelwerkende,
hydraulische schokdempers;
– gedecentreerd ten opzichte van de
schokdemper opgestelde schroefveren
en rubbers;
– stabilisatorstang aan schokdemper
en wieldraagarm.
ACHTER
De ophanging bestaat uit de vol-
gende componenten:
– dwarsbalk;
– getrokken wieldraagarmen;
– hydraulische schokdempers;
– schroefveren;
– stabilisatorstang.
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 218

220
WIELUITLIJNING
Wieluitlijning voor gemeten tussen
de velgen bij een onbelaste auto:
– toespoor: 2 mm per wiel.
Wieluitlijning achter gemeten tussen
de velgen bij een onbelaste auto:
– toespoor: 5 mm ± 1 per wiel.
WINTERBANDEN
Zie hiervoor het hoofdstuk „Ken uw
auto”.
SNEEUWKETTINGEN
Zie hiervoor het hoofdstuk „Ken uw
auto”.VERKLARING VAN DE
CODES OP DE BANDEN
Voorbeeld:215/60 R 16 94 H
215 =Nominale breedte (afstand in
mm tussen de flanken).
60 =Verhouding hoogte/breedte in
procenten.
R =Radiaalband.
16 =Velgdiameter in inches.
94 =Beladingsindex (laadvermogen).
H =Snelheidsindex.Beladingsindex (draagvermogen)
60 =250 kg84 =500 kg
61 =257 kg85 =515 kg
62 =265 kg86 =530 kg
63 =272 kg87 =545 kg
64 =280 kg88 =560 kg
65 =290 kg89 =580 kg
66 =300 kg90 =600 kg
67 =307 kg91 =615 kg
68 =315 kg92 =630 kg
69 =325 kg93 =650 kg
70 = 335 kg94 =670 kg
71 =345 kg95 =690 kg
72 =355 kg96 =710 kg
73 =365 kg97 =730 kg
74 =375 kg98 =750 kg
75 =387 kg99 =775 kg
76 =400 kg100 = 800 kg
77 =412 kg
101 =825 kg
78 =425 kg102 =850 kg
79 =437 kg103 =875 kg
80 =450 kg104 =900 kg
81 =462 kg105 =925 kg
82 =475 kg106 =950 kg
83 =487 kg
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 220

VULLINGSTABEL
Brandstoftank:– inclusief een reserve van:
Motorkoelsysteem:
Carter en filter:
Versnellingsbak/differentieel:
Automatische versnellingsbak/
differentieel:
Hydraulische stuurbekrachtiging:
Elektrohydraulische
stuurbekrachtiging:
Hydraulisch remcircuit met:
ABS (met ESP):
Reservoir ruitensproeiers
voor/achter/koplampsproeiers:
227
2.0 JTD
136 pk
liter
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5Voorgeschreven
brandstof
aanbevolen producten
Diesel voor motorvoertuigen
(specificatie EN590)
Mengsel van 50% water
enPARAFLU
UP(rood)
SELENIA WR
TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
Mengsel van water
enTUTELA
PROFESSIONAL SC 35 2.0 JTD
120 pk
liter
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5
212-232 Phedra LUM NL 17-11-2009 10:07 Pagina 227

231
BRANDSTOF-
VERBRUIK
Het brandstofverbruik dat in de vol-
gende tabel is opgenomen, is gemeten
volgens een vastgestelde testmethode
die in EU-normen is vastgelegd.
Het brandstofverbruik is gemeten
volgens onderstaande procedure:
–een stadsrit: opgebouwd uit een
koude start gevolgd door een gesimu-
leerde, normale testrit in stadsverkeer;–rit buiten de stad:: waarbij veel-
vuldig wordt geaccelereerd in alle ver-
snellingen en waarmee een normaal
gebruik van de auto buiten de stad
wordt gesimuleerd. De snelheid va-
rieert tussen de 0 en 120 km/h;
–gecombineerd verbruik: hierbij
telt de waarde van de stadsrit mee
voor 37% en de waarde van de testrit
buiten de stad voor 63%.
BELANGRIJK Het soort wegdek,
de verkeerssituatie, weersomstan-
digheden, rijstijl, algemene conditie
van de auto, het uitrustingsniveau,
gebruik van de airconditioning, de
lading van de auto, imperiaal op het
dak en andere situaties die de aero-
dynamica kunnen beïnvloeden, le-
veren een ander brandstofverbruik
op dan hier vermeld (zie „Kosten-
besparing en milieubescherming”
in het hoofdstuk „Juist gebruik van
de auto”).
2.2 JTD
170 pk
9,2
6,2
7,22.2 JTD
170 pk automaat
11
6,6
8,2 2.0 JTD
136 pk
9,0
6,0
7,12.0 JTD
120 pk
8,8
5,8
6,9
BRANDSTOF-
VERBRUIK
Brandstofverbruik volgens EU-normen 1999/100 (liter × 100 km)
Stadsverkeer
