Mantenimiento
32
7

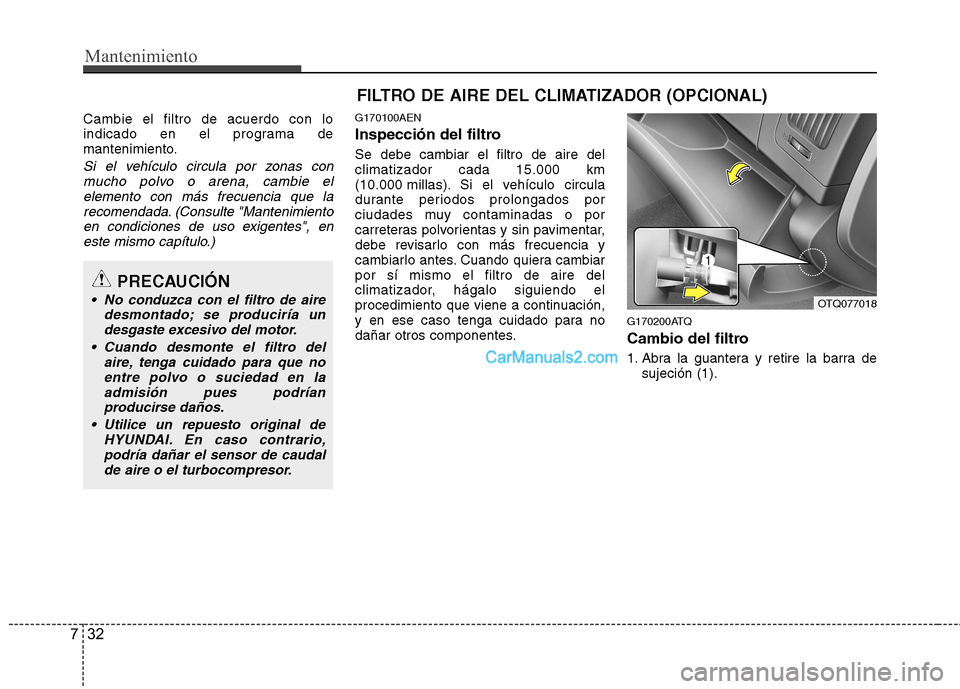

FILTRO DE AIRE DEL CLIMATIZADOR (OPCIONAL)
Cambie el filtro de acuerdo con lo
indicado en el programa de
mantenimiento.
Si el vehículo circula por zonas con mucho polvo o arena, cambie elelemento con más frecuencia que la
recomendada. (Consulte "Mantenimientoen condiciones de uso exigentes", eneste mismo capítulo.)
G170100AEN
Inspección del filtro Se debe cambiar el filtro de aire del climatizador cada 15.000 km
(10.000 millas). Si el vehículo circula
durante periodos prolongados por
ciudades muy contaminadas o por
carreteras polvorientas y sin pavimentar,
debe revisarlo con más frecuencia y
cambiarlo antes. Cuando quiera cambiarpor sí mismo el filtro de aire del
climatizador, hágalo siguiendo el
procedimiento que viene a continuación,
y en ese caso tenga cuidado para no
dañar otros componentes. G170200ATQ
Cambio del filtro
1. Abra la guantera y retire la barra de
sujeción (1).
PRECAUCIÓN
No conduzca con el filtro de aire
desmontado; se produciría undesgaste excesivo del motor.
Cuando desmonte el filtro del aire, tenga cuidado para que noentre polvo o suciedad en la admisión pues podríanproducirse daños.
Utilice un repuesto original de HYUNDAI. En caso contrario,podría dañar el sensor de caudalde aire o el turbocompresor.OTQ077018

Mantenimiento
56
7

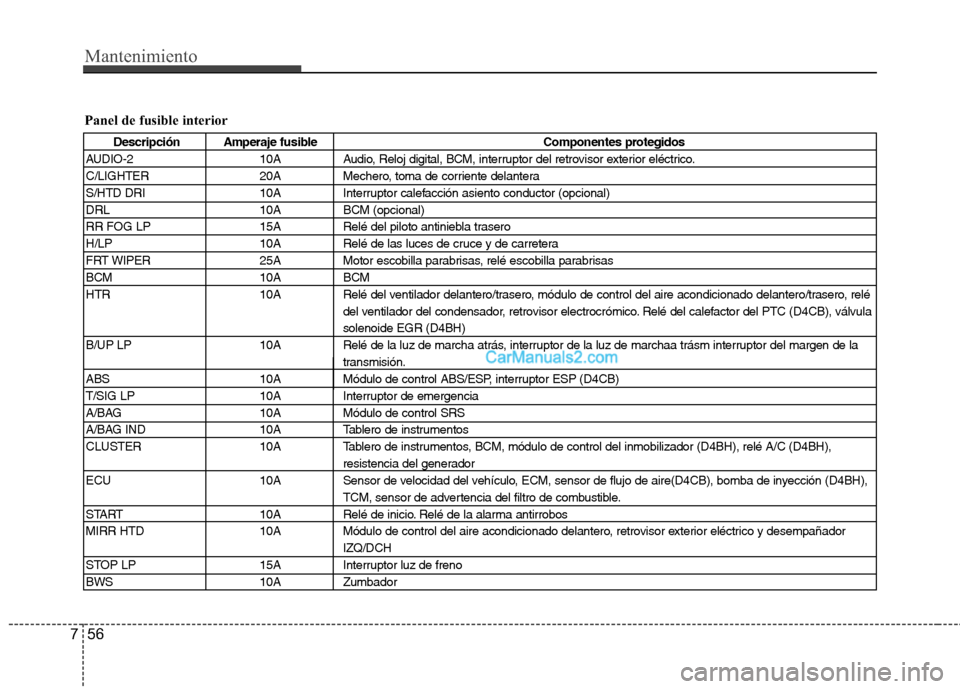

Panel de fusible interior
Descripción Amperaje fusible Componentes protegidos
AUDIO-2 10A Audio, Reloj digital, BCM, interruptor del retrovisor exterior eléctrico.
C/LIGHTER 20A Mechero, toma de corriente delantera
S/HTD DRI 10A Interruptor calefacción asiento conductor (opcional)
DRL 10A BCM (opcional)
RR FOG LP 15A Relé del piloto antiniebla trasero
H/LP 10A Relé de las luces de cruce y de carretera
FRT WIPER 25A Motor escobilla parabrisas, relé escobilla parabrisas
BCM 10A BCM
HTR 10A Relé del ventilador delantero/trasero, módulo de control del aire acondicionado delantero/trasero, relé del ventilador del condensador, retrovisor electrocrómico. Relé del calefactor del PTC (D4CB), válvulasolenoide EGR (D4BH)
B/UP LP 10A Relé de la luz de marcha atrás, interruptor de la luz de marchaa trásm interruptor del margen de la transmisión.
ABS 10A Módulo de control ABS/ESP, interruptor ESP (D4CB)
T/SIG LP 10A Interruptor de emergencia
A/BAG 10A Módulo de control SRS
A/BAG IND 10A Tablero de instrumentos
CLUSTER 10A Tablero de instrumentos, BCM, módulo de control del inmobilizador (D4BH), relé A/C (D4BH), resistencia del generador
ECU 10A Sensor de velocidad del vehículo, ECM, sensor de flujo de aire(D4CB), bomba de inyección (D4BH), TCM, sensor de advertencia del filtro de combustible.
START 10A Relé de inicio. Relé de la alarma antirrobos
MIRR HTD 10A Módulo de control del aire acondicionado delantero, retrovisor exterior eléctrico y desempañador IZQ/DCH
STOP LP 15A Interruptor luz de freno
BWS 10A Zumbador

759
Mantenimiento

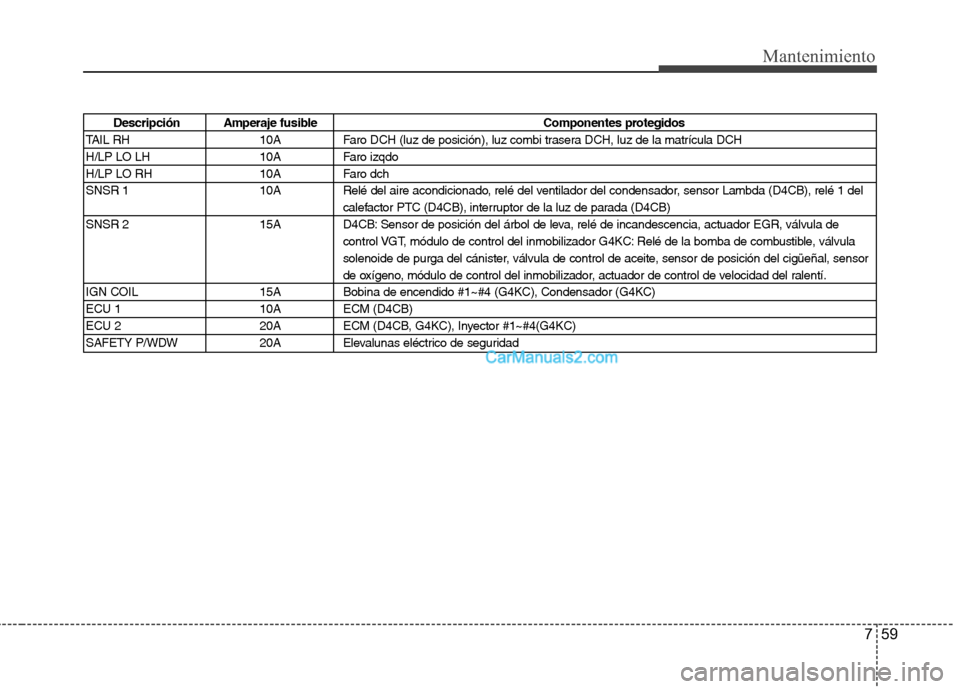

Descripción Amperaje fusibleComponentes protegidos
TAIL RH 10A Faro DCH (luz de posición), luz combi trasera DCH, luz de la matrícula DCH
H/LP LO LH 10A Faro izqdo
H/LP LO RH 10A Faro dch
SNSR 1 10A Relé del aire acondicionado, relé del ventilador del condensador, sensor Lambda (D4CB), relé 1 del calefactor PTC (D4CB), interruptor de la luz de parada (D4CB)
SNSR 2 15A D4CB: Sensor de posición del árbol de leva, relé de incandescencia, actuador EGR, válvula de control VGT, módulo de control del inmobilizador G4KC: Relé de la bomba de combustible, válvula
solenoide de purga del cánister, válvula de control de aceite, sensor de posición del cigüeñal, sensor
de oxígeno, módulo de control del inmobilizador, actuador de control de velocidad del ralentí.
IGN COIL 15A Bobina de encendido #1~#4 (G4KC), Condensador (G4KC)
ECU 1 10A ECM (D4CB)
ECU 2 20A ECM (D4CB, G4KC), Inyector #1~#4(G4KC)
SAFETY P/WDW 20A Elevalunas eléctrico de seguridad
