2010 FIAT FIORINO ESP

Cher Client,
Nous vous remercions d’avoir préféré Fiat et nous vous félicitons d’avoir choisi un Fiat Fiorino.
Cette notice a été expressément conçue pour vous faire connaître chaque élément du Fiat Fiorino, ce qui vous permettra de l’uti-
liser de la manière la plus correcte. Nous vous invitons à la lire attentivement avant de commencer à le conduire. Dans la notice fi-
gurent tous les renseignements, prescriptions et autres conseils utiles qui vous aideront à profiter à fond des qualités techniques de
votre Fiat Fiorino.
Il est recommandé de porter une attention particulière aux instructions précédées par les symboles:
pour la sécurité des personnes;
pour l’intégrité du véhicule;
pour la protection de l’environnement.
Dans le Carnet de Garantie ci-joint vous trouverez également les Services offerts par Fiat à ses Clients:
❒le Certificat de garantie comportant les délais et les conditions d’application de la garantie
❒la gamme des services complémentaires réservés aux Clients Fiat.
Nous vous souhaitons bonne lecture et bonne route!
Cette notice contient la description de toutes les versions du Fiat Fiorino,
et par conséquent il faut prendre en compte uniquement les informations correspondant à
l’équipement, motorisation et version que vous avez acheté.
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 1

À LIRE IMPERATIVEMENT


K
RAVITAILLEMENT EN CARBURANT
Moteurs à essence: ravitailler le véhicule uniquement avec de l’essence sans plomb ayant un indice d’octane (RON)
non inférieur à 95 conforme à la spécification européenne EN 228.
Moteurs diesel: ravitailler le véhicule uniquement avec du gazole pour traction automobile conforme à la spécifi-
cation européenne EN590. L’utilisation d’autres produits ou mélanges peut endommager le moteur de façon irrépa-
rable avec pour conséquence la déchéance de la garantie pour dommages causés.
DÉMARRAGE DU MOTEUR
Moteurs à essence: s’assurer que le frein à main est bien serré; placer le levier de vitesses au point mort; appuyer
à fond sur la pédale d’embrayage sans appuyer sur l’accélérateur, puis tourner la clé de contact sur AVVet la relâ-
cher dès que le moteur commence à tourner.
Moteurs diesel: tourner la clé de contact sur MARet attendre que le témoin
ms'éteigne ; tourner la clé de
contact sur AVVet la relâcher sitôt que le moteur a démarré.
STATIONNEMENT SUR DU MATÉRIEL INFLAMMABLE
Le fonctionnement normal du pot catalytique produit des températures élevées. Par conséquent, ne jamais garer le
véhicule sur des matières inflammables (herbe, feuilles mortes, aiguilles de pin, etc.): danger d’incendie.
RESPECT DE L’ENVIRONNEMENT
Le véhicule est équipé d’un système permettant un diagnostic continu des composants liés aux émissions pour ga-
rantir un meilleur respect de l’environnement.
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 2

APPAREILS ÉLECTRIQUES ACCESSOIRES
Si après l’achat du véhicule vous souhaitez installer des accessoires nécessitant une alimentation électrique, (entraî-
nant le risque de décharger progressivement la batterie), adressez-vous au Réseau Après-vente Fiat qui en calculera
l’absorption électrique globale et vérifiera si le circuit du véhicule est en mesure de fournir la charge demandée.
ENTRETIEN PROGRAMMÉ
Un entretien correct permet de garder inchangées dans le temps les performances du véhicule et les caractéris-
tiques de sécurité, de respect de l’environnement et de bas coûts d’exploitation.
DANS LA NOTICE D’ENTRETIEN…
...vous trouverez les informations, les conseils et les précautions nécessaires au bon emploi, à la sécurité de la condui-
te et à la durée de vie de votre véhicule. Prêter une attention particulière aux symboles
"(sécurité des personnes)
#(protection de l’environnement) (l’intégrité du véhicule).

001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 3

4
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDESPLANCHE DE BORD.......................................................... 5
TABLEAU DE BORD .......................................................... 6
SYMBOLES ............................................................................. 7
LE SYSTÈME FIAT CODE .................................................. 7
LES CLÉS ................................................................................ 8
ALARME ................................................................................. 11
DISPOSITIF DE DÉMARRAGE ......................................... 13
INSTRUMENTS DE BORD ................................................ 14
AFFICHEUR NUMÉRIQUE................................................. 16
AFFICHEUR MULTIFONCTION ..................................... 21
TRIP COMPUTER................................................................. 30
SIÈGES ..................................................................................... 33
CLOISONS............................................................................. 36
APPUI-TÊTE .......................................................................... 38
VOLANT ................................................................................ 39
RÉTROVISEURS ................................................................... 39
INSTALLATION DE CHAUFFAGE
ET DE VENTILATION......................................................... 41
CHAUFFAGE ET VENTILATION .................................... 43
CLIMATISEUR MANUEL ................................................... 46
FEUX EXTÉRIEURS ............................................................. 49NETTOYAGE DES VITRES ............................................... 51
PLAFONNIERS ..................................................................... 52
COMMANDES ..................................................................... 55
ÉQUIPEMENTS INTÉRIEURS ............................................ 56
PORTIÈRES ............................................................................ 59
LÈVE-GLACES ....................................................................... 63
COFFRE À BAGAGES ........................................................ 64
CAPOT MOTEUR ............................................................... 68
PORTE-BAGAGES/PORTE-SKIS ...................................... 69
PHARES .................................................................................. 70
SYSTÈME ABS ....................................................................... 71
SYSTÈME ESP ........................................................................ 72
SYSTÈME TRACTION PLUS ............................................. 75
SYSTÈME EOBD ................................................................... 76
SPEED BLOCK ..................................................................... 76
CAPTEURS DE STATIONNEMENT ............................... 77
AUTORADIO ....................................................................... 79
INSTALLATION DISPOSITIFS
ÉLECTRIQUES/ÉLECTRONIQUES................................... 80
RAVITAILLEMENT DU VÉHICULE .................................. 80
PROTECTION DE L’ENVIRONNEMENT ..................... 82
P P
L L
A A
N N
C C
H H
E E
D D
E E
B B
O O
R R
D D
E E
T T
C C
O O
M M
M M
A A
N N
D D
E E
S S
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 4

9
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
Remplacement de la pile de la clé
de la télécommande fig. 7
Pour remplacer la pile procéder ainsi:
❒appuyer sur le bouton Aet déplacer la
tige métallique Ben position d’ouver-
ture;
❒tourner la vis Csur: à l’aide d’un tour-
nevis à pointe fine;
❒extraire la boîte porte-batterie Det
remplacer la pile Een respectant les
polarités;
❒réintroduire le bac porte-batterie Dà
l’intérieur de la clé et le bloquer en
tournant la vis Csur
Á. Le même type d'ouverture peut également
être effectué en agissant sur le barillet des
poignées des portes avant.
Fermeture des vitres à l'aide de la
télécommande
(pour versions/marchés, où il est prévu)
En maintenant enfoncé le bouton (sur la
clé) Ápendant plus de 3 secondes, on
commande la fermeture des vitres.
Pour obtenir la fermeture complète des
vitres, il est nécessaire de continuer à
maintenir le bouton enfoncé. Si on relâche
la pression sur le bouton, le mouvement
de fermeture des vitres s'arrête dans la
position acquise.
Le même type de fermeture peut égale-
ment être effectué en agissant sur le ba-
rillet des poignées des portes avant.
ATTENTION Pendant ce fonctionne-
ment, le système anti-pincement des vitres
est exclu.
Verrouillage/déverrouillage du
compartiment de chargement
depuis l’intérieur du véhicule
(Version Cargo)
Quand on appuie sur le bouton fig. 6(ver-
sion Cargo), on déverrouille le comparti-
ment de chargement (portes à battant AR
et portes latérales coulissantes) depuis l’in-
térieur du véhicule. Quand on appuie à
nouveau sur le bouton, on verrouille tou-
te la voiture.
fig. 7F0T0300mfig. 6F0T0322m
Les piles usées sont nocives
pour l’environnement. Elles
doivent être jetées dans des
récipients expressément pré-
vus, comme le prescrivent les normes
en vigueur ou bien elles peuvent être
remises au Réseau Après-vente Fiat, qui
se chargera de l’élimination.
DEMANDE DE
TÉLÉCOMMANDES
SUPPLÉMENTAIRES
Le système peut reconnaître jusqu'à 8 té-
lécommandes. Si une nouvelle télécom-
mande s'avérait être nécessaire, s'adres-
ser au Réseau Après-vente Fiat, en pré-
sentantr un document personnel d'identi-
té et les documents d'identification de
propriété du véhicule.
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 9

16
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
BOUTONS
DE COMMANDE fig. 14
+Pour défiler la page-écran et les op-
tions correspondantes, vers le haut ou
pour augmenter la valeur visualisée.
MENUBrève pression pour accéder
ESCau menu et/ou passer à la page-
écran suivante ou bien valider le
choix désiré.
Pression prolongée pour reve-
nir à la page-écran standard.
–Pour défiler la page-écran et les op-
tions correspondantes, vers le bas ou
pour diminuer la valeur visualisée.NoteLes boutons +et –activent des
fonctions différentes selon les situations
suivantes:
Réglage éclairage intérieur voiture
– lorsque la page-écran standard est acti-
ve, ils permettent le réglage de l’intensité
lumineuse du tableau de bord et de l’au-
toradio.
Menu de configuration
– à l’intérieur du menu ils permettent le
défilement vers le haut ou vers le bas;
– pendant les opérations de réglage ils per-
mettent l’augmentation ou la diminution.
AFFICHEUR
NUMÉRIQUE
PAGE-ÉCRAN STANDARD fig. 13
La page-écran est en mesure de visuali-
ser les indications suivantes:
APosition assiette des phares (unique-
ment si les feux de croisement sont al-
lumés).
BOdomètre (visualisation kilomètres,
ou bien milles, parcourus).
CMontre (toujours visualisée, même si
la clé est enlevée et les portières avant
sont fermées).
NoteLa clé enlevée (à l’ouverture d’au
moins une des portes avant) l’affichage s’al-
lume en visualisant pendant quelques se-
condes l’heure et l’indication des kilo-
mètres, ou bien des milles, parcourus.
fig. 13F0T0017mfig. 14F0T0025m
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 16

21
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

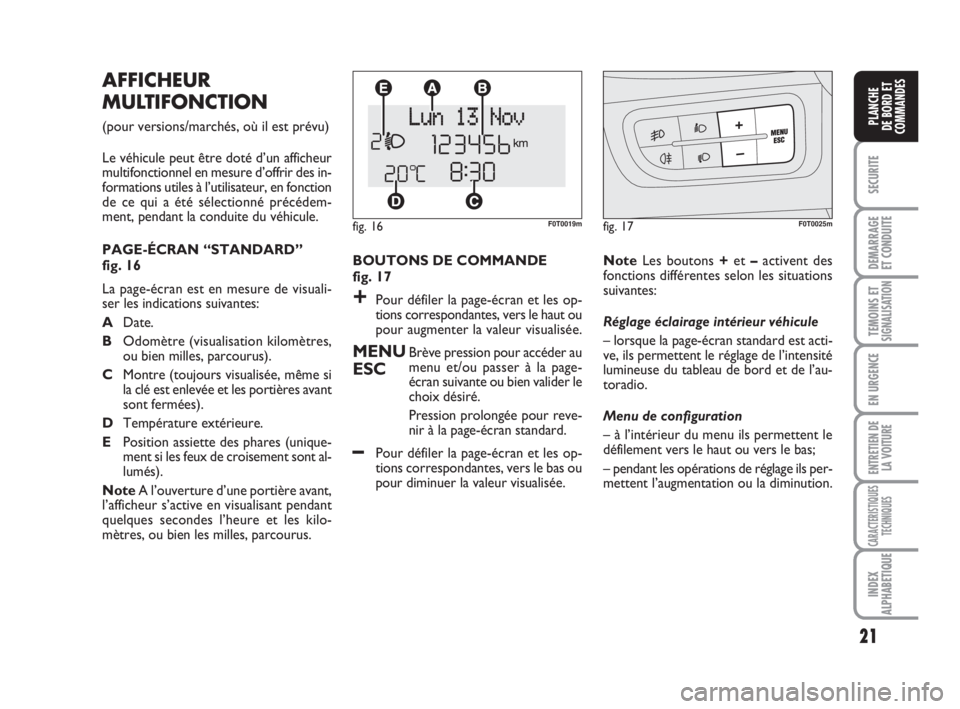

AFFICHEUR
MULTIFONCTION
(pour versions/marchés, où il est prévu)
Le véhicule peut être doté d’un afficheur
multifonctionnel en mesure d’offrir des in-
formations utiles à l’utilisateur, en fonction
de ce qui a été sélectionné précédem-
ment, pendant la conduite du véhicule.
PAGE-ÉCRAN “STANDARD”
fig. 16
La page-écran est en mesure de visuali-
ser les indications suivantes:
ADate.
BOdomètre (visualisation kilomètres,
ou bien milles, parcourus).
CMontre (toujours visualisée, même si
la clé est enlevée et les portières avant
sont fermées).
DTempérature extérieure.
EPosition assiette des phares (unique-
ment si les feux de croisement sont al-
lumés).
NoteA l’ouverture d’une portière avant,
l’afficheur s’active en visualisant pendant
quelques secondes l’heure et les kilo-
mètres, ou bien les milles, parcourus.
fig. 16F0T0019mfig. 17F0T0025m
BOUTONS DE COMMANDE
fig. 17
+Pour défiler la page-écran et les op-
tions correspondantes, vers le haut ou
pour augmenter la valeur visualisée.
MENUBrève pression pour accéder au
ESCmenu et/ou passer à la page-
écran suivante ou bien valider le
choix désiré.
Pression prolongée pour reve-
nir à la page-écran standard.
–Pour défiler la page-écran et les op-
tions correspondantes, vers le bas ou
pour diminuer la valeur visualisée.NoteLes boutons +et –activent des
fonctions différentes selon les situations
suivantes:
Réglage éclairage intérieur véhicule
– lorsque la page-écran standard est acti-
ve, ils permettent le réglage de l’intensité
lumineuse du tableau de bord et de l’au-
toradio.
Menu de configuration
– à l’intérieur du menu ils permettent le
défilement vers le haut ou vers le bas;
– pendant les opérations de réglage ils per-
mettent l’augmentation ou la diminution.
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 21

22
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
Sélection d’un article du menu principal
avec sous-menu:
– par une pression brève sur le bouton
MENU ESCon peut visualiser le premier
article du sous-menu;
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut défi-
ler tous les articles du sous-menu;
– par une pression brève sur le bouton
MENU ESCon peut sélectionner l’ar-
ticle du sous-menu visualisé et on entre
dans le menu de réglage correspondant;
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut choi-
sir la nouvelle sélection de cet article du
sous-menu;
– par une pression brève sur le bouton
MENU ESC on peut mémoriser la sé-
lection et en même temps revenir au mê-
me article du menu sélectionné précé-
demment. MENU DE CONFIGURATION
fig. 18
Le menu est composé d’une série de fonc-
tions disposée en “cercle” dont la sélec-
tion, qui peut se réaliser à l’aide des bou-
tons +et –permet l’accès aux opérations
différentes de choix et réglage (configura-
tion) indiquées ci-après. Certaines ru-
briques (Réglage de la montre et de l’uni-
té de mesure) prévoient un sous-menu.
Le menu de configuration peut être acti-
vé par une brève pression sur le bouton
MENU ESC.
Par des pressions individuelles des touches
+ou –on peut se déplacer dans la liste du
menu de configuration.
Les modalités de gestion à ce point diffè-
rent entre eux selon la caractéristique de
l’article sélectionné.
Sélection d’un article du menu principal
sans sous-menu:
– par une pression brève sur le bouton
MENU ESCon peut sélectionner le ré-
glage du menu principal que l’on désire
modifier;
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une pression brève sur le bouton
MENU ESCon peut mémoriser la sé-
lection et en même temps revenir au mê-
me article du menu principal sélectionné
précédemment.Sélection de “Réglage Date”
et de “Régl. Heure”:
– par une brève pression sur le bouton
MENU ESCon peut sélectionner la pre-
mière donnée à modifier (ex. heures / mi-
nutes ou an / mois / jour);
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une brève pression sur le bouton
MENU ESCon peut mémoriser le régla-
ge et en même temps passer à l’article sui-
vant du menu de sélection; s’il s’agit du der-
nier article, on revient au même article du
menu sélectionné précédemment.
Par une pression prolongée sur le bouton
MENU ESC:
– si l’on se trouve au niveau du menu prin-
cipal, on sort de l’environnement menu de
configuration;
– si l’on se trouve dans un autre point du me-
nu (au niveau de sélection d’un article de
sous-menu, au niveau de sous-menu ou au
niveau de sélection d’un article du menu prin-
cipal) on sort au niveau de menu principal;
– on sauvegarde uniquement les modifica-
tions déjà mémorisées par l’utilisateur (dé-
jà validées par une pression brève sur le
bouton MENU ESC).
L’environnement menu de configuration
est temporisé; après la sortie du menu due
à l’expiration de cette temporisation on
sauvegarde seulement les modifications
déjà mémorisées par l’utilisateur (déjà va-
lidées par une brève pression sur le bou-
ton MENU ESC).
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 22
