2010 FIAT DOBLO COMBI Brugs- og vedligeholdelsesvejledning (in Danish)

F0V0136mfig. 87F0V0137mfig. 88

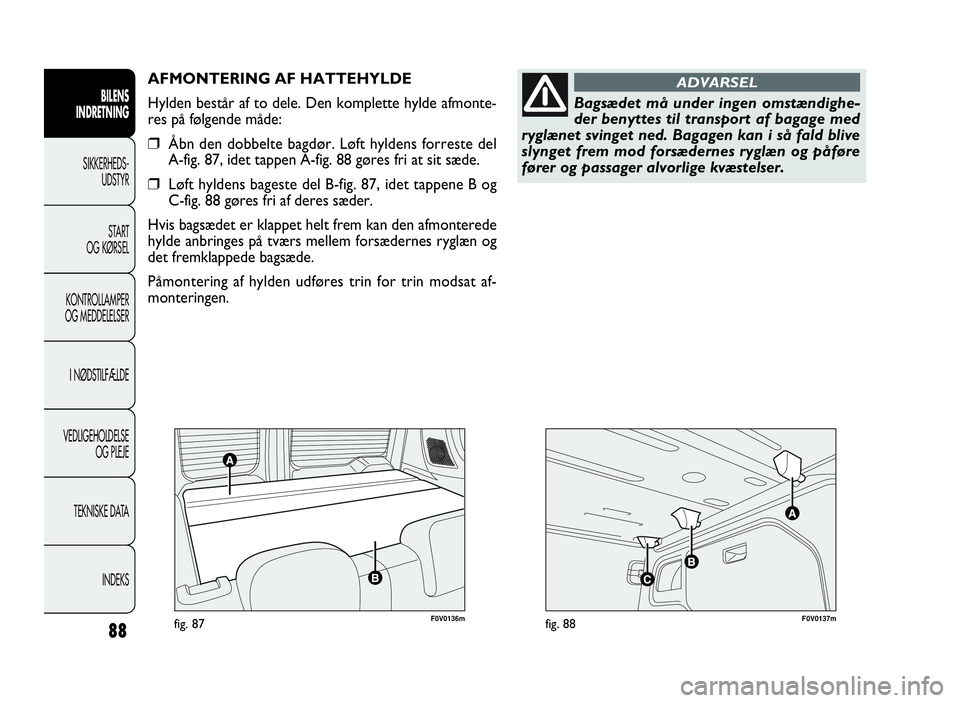

AFMONTERING AF HATTEHYLDE
Hylden består af to dele. Den komplette hylde afmonte-
res på følgende måde:
❒Åbn den dobbelte bagdør. Løft hyldens forreste del
A-fig. 87, idet tappen A-fig. 88 gøres fri at sit sæde.
❒Løft hyldens bageste del B-fig. 87, idet tappene B og
C-fig. 88 gøres fri af deres sæder.
Hvis bagsædet er klappet helt frem kan den afmonterede
hylde anbringes på tværs mellem forsædernes ryglæn og
det fremklappede bagsæde.
Påmontering af hylden udføres trin for trin modsat af-
monteringen.
88
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Bagsædet må under ingen omstændighe-
der benyttes til transport af bagage med
ryglænet svinget ned. Bagagen kan i så fald blive
slynget frem mod forsædernes ryglæn og påføre
fører og passager alvorlige kvæstelser.
ADVARSEL
035-114 DOBLO LUM DA 2e 28-05-2010 9:26 Pagina 88

89
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0V0127mfig. 89a
UDVIDELSE AF BAGAGERUM
Gå frem på følgende måde:
❒Åbn den dobbelte bagdør, og fjern hattehylden (se fo-
regående side).
❒Anbring bagsædets hovedstøtter i nederste stilling.
❒Træk sikkerhedsselen ud til siden, og kontrollér at sele-
gjorden ikke er foldet eller snoet.
❒Løft grebet A-fig. 89a for ryglænets sikkerhedslåse, og
sving ryglænet ned, således at der opnås et ensartet
lastrum. Den røde markering er synlig når sikkerhed-
slåsene ikke er i indgreb.
❒for at øge pladsen i lastrummet endnu mere skal man
løfte grebet B-fig.89b på siden af puden, som automa-
tisk løftes, og manuelt vippe sæde og ryglæn helt frem
fig. 89c.
B
F0V0202mfig. 89bF0V0203mfig. 89c
035-114 DOBLO LUM DA 2e 28-05-2010 9:26 Pagina 89

I versioner med sammenfoldet ryglæn og hattehylde i ned-
foldet position (afhængigt af versioner/markeder) er det
muligt at få et lasteflade fig. 90.
90
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Sørg for at alle genstande er forsvarligt an-
bragt og sikret til ringene i gulvet så de ik-
ke kan blive slynget frem og kvæste fører og pas-
sagerer ved en hård opbremsning.
ADVARSEL
Hattehylden i lav position kan bære en maksimal last på
70 kg på en minimumsstøtteflade på 400 mm x 400 mm
fig. 90a.
BEMÆRK: Både det udelte bagsæde og splitbagsædet er
på bagsiden udstyret med gummistropper hvormed det
fremklappede sæde kan fastgøres til stængerne for forsæ-
dernes hovedstøtter.
F0V0204mfig. 90
400mm400mm
70 kg
F0V0212mfig. 90a
035-114 DOBLO LUM DA 2e 28-05-2010 9:26 Pagina 90

91
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
MOTORHJELM
Åbning fig. 93-94-95
Gå frem på følgende måde:
❒Træk grebet A-fig. 95 i pilens retning.
❒Påvirk armen B-fig. 94, og løft hjelmen og frigør
samtidig støttestangen C-fig. 95 fra sin låseanordning
D-fig. 95, indsæt derefter enden af stangen i lejet E-fig. 95
på motorhjelmen (store hul) og sæt den i sikringspo-
sition (lille hul), som vist i figuren.
En fejlposition af støttestangen kan fo-
rårsage en pludselig lukning af motorhjel-
men. Udfør kun handlingen med standset bil.
ADVARSEL
FORANKRING AF GODS/BAGAGE
Gulvet i vare- eller bagagerummet udstyret med et antal
ringe (afhængigt version) til fastgørelse af gods eller baga-
ge fig. 91-92.
F0V0122mfig. 92
F0V0114mfig. 91
F0V0047mfig. 93
035-114 DOBLO LUM DA 2e 28-05-2010 9:26 Pagina 91

F0V0048mfig. 9492
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Motorhjelmen må ikke åbnes når viskerne
er løftet ud fra ruden.
ADVARSEL
Når motoren er varm skal man være yderst
forsigtig ved arbejder i motorrummet for
at undgå risiko for skoldning. Hold hænderne på
afstand af kølerventilatoren: Den kan sætte i gang,
selv med nøglen trukket ud af kommutatoren.
Vent på at motoren bliver kølet ned.
ADVARSEL
Undgå at tørklæder, slips og hovedbek-
lædninger, der ikke er tætsiddende, kom-
mer i kontakt med bevægelige dele, også ved et
uheld. De kan blive trukket ned med stor risiko for
den, der bærer beklædningsgenstanden.
ADVARSEL
035-114 DOBLO LUM DA 2e 28-05-2010 9:26 Pagina 92

93

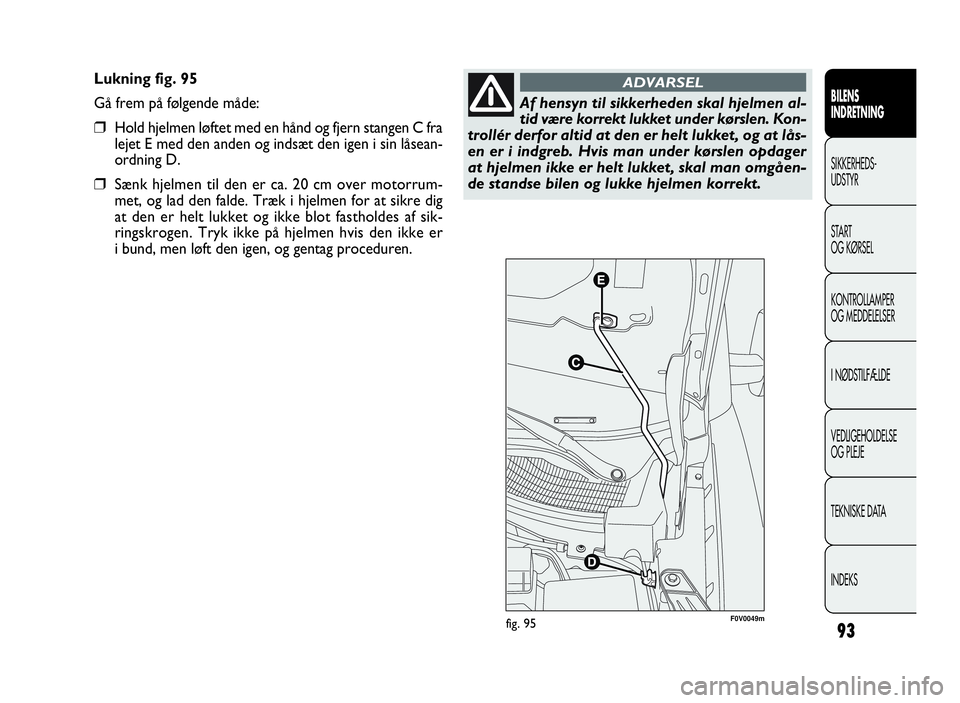

Lukning fig. 95
Gå frem på følgende måde:
❒Hold hjelmen løftet med en hånd og fjern stangen C fra
lejet E med den anden og indsæt den igen i sin låsean-
ordning D.
❒Sænk hjelmen til den er ca. 20 cm over motorrum-
met, og lad den falde. Træk i hjelmen for at sikre dig
at den er helt lukket og ikke blot fastholdes af sik-
ringskrogen. Tryk ikke på hjelmen hvis den ikke er
i bund, men løft den igen, og gentag proceduren.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Af hensyn til sikkerheden skal hjelmen al-
tid være korrekt lukket under kørslen. Kon-
trollér derfor altid at den er helt lukket, og at lås-
en er i indgreb. Hvis man under kørslen opdager
at hjelmen ikke er helt lukket, skal man omgåen-
de standse bilen og lukke hjelmen korrekt.
ADVARSEL
F0V0049mfig. 95
035-114 DOBLO LUM DA 2e 28-05-2010 9:26 Pagina 93

94
F0V0123mfig. 99
TAGBAGAGEBÆRER
ELLER SKIHOLDER
FORANKRINGER
Forankringerne er placeret i punkterne A, B, C-fig. 99.
TAGRÆLING
(afhængigt af versioner/markeder)
Nogle versioner er udstyret med tagræling. Denne kan an-
vendes til montering af særligt tilbehør til transport af ski,
windsurfere etc.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Overhold gældende bestemmelser om
største tilladte totale dimensioner.
ADVARSEL
Fordel læsset jævnt, og vær opmærksom på
den øgede sidevindsfølsomhed under kør-
slen.
035-114 DOBLO LUM DA 2e 28-05-2010 9:26 Pagina 94

95
F0V0021mfig. 100
FORLYGTER
LYGTEINDSTILLING
Korrekt indstilling af forlygterne er vigtig for ens egen og
andre trafikanters sikkerhed og komfort. For at sikre sig
selv og andre de bedste synsbetingelser, skal man sørge
for at forlygterne altid er korrekt indstillet. Henvend dig
til Fiats servicenet angående kontrol og eventuel juste-
ring af lygteindstillingen.
LYGTEREGULATOR
Regulatoren kan benyttes når tændingsnøglen er i positi-
on MAR og nærlyset tændt.
Når bilen læsses, synker den i fjedrene bagtil. Derved
hæves strålebundterne fra forlygterne, og det vil derfor
være nødvendigt at genoprette den korrekte indstilling.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Efterspænd boltene efter nogle kilometers
kørsel.
ADVARSEL
Overskrid aldrig de fastsatte vægtgrænser
(se kapitlet „Tekniske data“).
