124WEGWIJS IN UW AUTO
ALGEMENE OPMERKINGEN
Let tijdens parkeermanoeuvres altijd zeer goed op obstakels die
zich boven of onder de sensoren kunnen bevinden.
Obstakels die zich dicht bij de achterkant van de auto bevinden,
worden onder bepaalde omstandigheden niet door het systeem ge-
signaleerd en kunnen dus de auto beschadigen of zelf beschadigd
worden.
De verantwoordelijkheid tijdens het parkeren en
andere gevaarlijke handelingen ligt altijd en over-
al bij de bestuurder. Controleer als u de auto par-
keert of zich geen personen (in het bijzonder kinderen) of
dieren in de buurt van de auto bevinden. Het systeem moet
als een hulpmiddel voor de bestuurder beschouwd worden.
De bestuurder moet tijdens eventueel gevaarlijke par-
keermanoeuvres altijd volledig zijn aandacht behouden,
ook als deze met lage snelheid worden uitgevoerd.Hierna staan enkele omstandigheden vermeld die een goede wer-
king van het parkeersysteem kunnen beïnvloeden:
❍een verminderde gevoeligheid van de sensoren en minder goe-
de werking van het parkeerhulpsysteem kan worden veroor-
zaakt door de aanwezigheid op de sensoren van: ijs, sneeuw,
modder, meerdere laklagen;
❍de sensoren signaleren een niet-bestaand object („echo-storing”);
dit wordt veroorzaakt door mechanische storingen, bijvoorbeeld:
wassen van de auto, regen (met veel wind) en hagel;
❍de metingen van de sensoren kunnen beïnvloed worden door
ultrasone systemen (bijv. luchtdrukremmen van vrachtwagens
of pneumatische hamers) die zich in de nabijheid bevinden;
❍de werking van de sensoren kan ook worden beïnvloed door
de stand van de sensoren. Bijvoorbeeld als de stand van de au-
to wordt gewijzigd (door slijtage van schokdempers, wielop-
hanging) of door de banden te verwisselen, de auto te zwaar
te beladen of door speciale aanpassingen waardoor de auto
verlaagd wordt;
❍obstakels aan de bovenzijde van de auto kunnen niet worden
waargenomen, aangezien het systeem alleen obstakels waar-
neemt die de auto aan de onderzijde kunnen raken.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:39 Pagina 124

WEGWIJS IN UW AUTO125
1T.P.M.S.-SYSTEEM
(Tyre Pressure Monitoring System)
(voor bepaalde uitvoeringen/markten)
De auto kan zijn uitgerust met een controlesysteem voor de ban-
denspanning TPMS (Tyre Pressure Monitoring System) dat de be-
stuurder van de auto informeert over de bandenspanning m.b.v.
de waarschuwingsberichten „Controleer Bandenspanning” en „Te
lage bandenspanning”.
Dit systeem bestaat uit een sensor die op radiogolven werkt, in
de velg van elk wiel. Deze sensor stuurt informatie over de span-
ning van iedere band naar de regeleenheid.
AANWIJZINGEN VOOR HET
GEBRUIK VAN HET TPMS
Storingsmeldingen worden niet opgeslagen en worden dus niet
aangegeven als de motor wordt uitgezet en vervolgens weer wordt
gestart. Als de storingen blijven bestaan, stuurt de regeleenheid de
betreffende meldingen pas naar het instrumentenpaneel als de au-
to een korte tijd rijdt.
Wees zeer zorgvuldig bij het controleren of her-
stellen van de bandenspanning. Een te hoge span-
ning vermindert de grip op het wegdek, verhoogt
de belasting op de wielophanging en de wielen en ver-
oorzaakt een onregelmatige slijtage van de banden.
De spanning van de banden moet bij stilstaande
auto en koude banden gecontroleerd worden; als om
wat voor reden dan ook de spanning bij warme
banden gecontroleerd wordt, verminder dan de spanning
niet, ook als deze boven de voorgeschreven waarde ligt,
maar controleer de spanning opnieuw bij koude banden.
Ook als de auto is uitgerust met het TPMS-systeem,
moet de bestuurder regelmatig de spanning van de
banden en die van het noodreservewiel controleren.
Als een of meer banden zonder sensoren zijn ge-
monteerd dan is het systeem niet meer beschik-
baar en verschijnt de bijbehorende melding op het
display, totdat vier banden met sensoren zijn gemonteerd.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:39 Pagina 125

126WEGWIJS IN UW AUTO

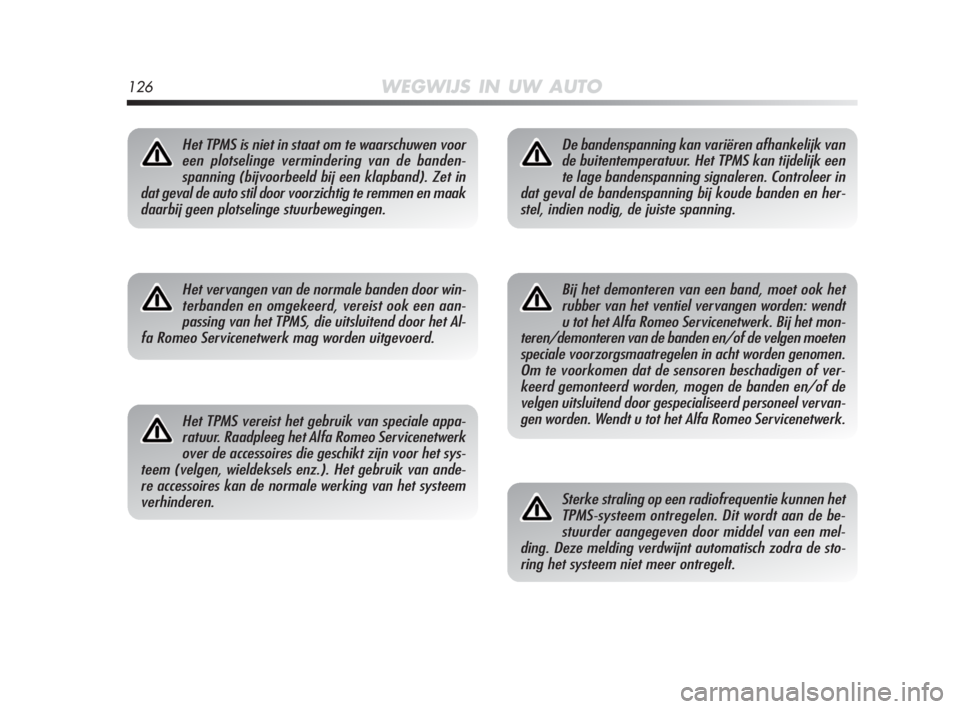

Het TPMS is niet in staat om te waarschuwen voor
een plotselinge vermindering van de banden-
spanning (bijvoorbeeld bij een klapband). Zet in
dat geval de auto stil door voorzichtig te remmen en maak
daarbij geen plotselinge stuurbewegingen.
Het vervangen van de normale banden door win-
terbanden en omgekeerd, vereist ook een aan-
passing van het TPMS, die uitsluitend door het Al-
fa Romeo Servicenetwerk mag worden uitgevoerd.
Het TPMS vereist het gebruik van speciale appa-
ratuur. Raadpleeg het Alfa Romeo Servicenetwerk
over de accessoires die geschikt zijn voor het sys-
teem (velgen, wieldeksels enz.). Het gebruik van ande-
re accessoires kan de normale werking van het systeem
verhinderen.
Bij het demonteren van een band, moet ook het
rubber van het ventiel vervangen worden: wendt
u tot het Alfa Romeo Servicenetwerk. Bij het mon-
teren/demonteren van de banden en/of de velgen moeten
speciale voorzorgsmaatregelen in acht worden genomen.
Om te voorkomen dat de sensoren beschadigen of ver-
keerd gemonteerd worden, mogen de banden en/of de
velgen uitsluitend door gespecialiseerd personeel vervan-
gen worden. Wendt u tot het Alfa Romeo Servicenetwerk.
De bandenspanning kan variëren afhankelijk van
de buitentemperatuur. Het TPMS kan tijdelijk een
te lage bandenspanning signaleren. Controleer in
dat geval de bandenspanning bij koude banden en her-
stel, indien nodig, de juiste spanning.
Sterke straling op een radiofrequentie kunnen het
TPMS-systeem ontregelen. Dit wordt aan de be-
stuurder aangegeven door middel van een mel-
ding. Deze melding verdwijnt automatisch zodra de sto-
ring het systeem niet meer ontregelt.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:39 Pagina 126

WEGWIJS IN UW AUTO127
1
–
NEE
NEE
JA
JA
JAJA
JA
JA
NEE
NEE
NEEWendt u tot het Alfa Romeo
Servicenetwerk
Het beschadigde wiel
repareren
Wendt u tot het Alfa Romeo
Servicenetwerk
–
–
–
(*) Velgmaten die als alternatief staan vermeld in het instructieboek en die zijn gekozen uit het Alfa Romeo Lineaccessori-programma.
(**) Niet kruiselings (de banden moeten aan dezelfde zijde van de auto blijven).
Zie voor het juiste gebruik van het systeem als de velgen/banden vervangen worden, de volgende tabel:
Handeling Aanwezigheid Signalering Uitgevoerd door
sensor de het Alfa Romeo
storing Servicenetwerk
–
Een wiel vervangen
door het noodreservewiel
Wielen vervangen door
winterbanden
Wielen vervangen door
winterbanden
Wielen vervangen door andere
met afwijkende afmetingen (*)
Wielen omwisselen
(voor/achter) (**)
001-130 Alfa MiTo NL 1ed 9-10-2009 16:39 Pagina 127

194NOODGEVALLEN
F23
F24
F31
F36
F37
F38
F43
F47
F4820
5
5
10
5
15
20
20
2041
41
43
43
43
43
43
43
43
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Regeleenheid remsysteem(regeleenheid en magneetkleppengroep)
Regeleenheid elektrische stuurbekrachtiging
(voeding via contactslot),
Regeleenheid remsysteem (voeding via contactslot),
Gierhoeksensor op tunnel
Spoelen schakelrelais INT/A
in zekeringenkast motorruimte
Autoradio, Regeleenheid Blue&Me
TM, Regeleenheid
airconditioning, Regeleenheid sirene diefstalalarm,
Regeleenheid interieurbewaking,
EOBD-diagnosestekker, Regeleenheid
bandenspanningcontrole
Instrumentenpaneel, Remlichtschakelaar,
Regeleenheid gasontladingslampen
Motor voor portiervergrendeling,
Motor Safe Lock op portieren,
Motor ontgrendeling achterklep
Ruitensproeier-/achterruitsproeierpomp
Motor elektrische ruitbediening en regeleenheid
(bestuurderszijde)
Motor elektrische ruitbediening en regeleenheid
(passagierszijde)
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 194

NOODGEVALLEN195
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Regeleenheid parkeersensoren, Regeleenheid
bandenspanningcontrole, Regensensor/schemersensor
op binnenspiegel, Sensor elektronisch dimbare
binnenspiegel, Display lampje inschakeling
veiligheidsgordels op binnenspiegel, Verlichting
schakelaarpanelen (centraal schakelaarpaneel,
schakelaarpaneel bestuurderszijde, schakelaarpaneel
op stuurwiel, schakelaarpaneel Blue&Me
TM),
Bedieningsschakelaars stoelverwarming,
Regeleenheid bewegingssensoren van het alarm,
Regeleenheid elektrisch bediend opendak,
PND-aansluiting op dashboard
Regeleenheid airbag
Koppelingspedaalschakelaar, Remlichtschakelaar,
spoelen relais in zekeringenkast in motorruimte,
Bediening verwarming/airconditioning,
Regeleenheid Blue&Me
TM, Inbouwvoorbereiding
autoradio, Luchtkwantummeter,
Waterdetectiesensor in brandstoffilter
Instrumentenpaneel
Versterker Bose HiFi-audiosysteem
Luidspreker Bassbox subwoofer in reservewielruimte
Stoelverwarming voor, links en rechts
Elektrisch bedienbaar opendak
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 195

INDEX251
7
Mistlampen
– bediening................................. 87
– gloeilamp vervangen.................. 182
Montagevoorbereiding
voor „Isofix”-kinderzitje............... 143
Motor (technische gegevens) ............ 231
Motor starten.........................154-164
Motorcodes
– carrosserie-uitvoeringen .............. 230
Motorkap...................................... 103
Motornummer................................ 229
Motorolie
– niveau controleren ..................... 215
– specificaties.............................. 245
– verbruik ................................... 215
Motorruimte (reinigen) .................... 223
MSR (systeem).............................. 110
Multifunctioneel display.................... 26
Niveaus controleren....................... 208
– koelvloeistof............................. 215
– motorolie................................. 215
– remvloeistof............................. 216
– vloeistof voor
ruitensproeiers voor/achter
en koplampsproeiers................ 216
Noodgevallen................................. 163
Onderhoud en zorg ........................ 201
– geprogrammeerd onderhoud ....... 202
– geprogrammeerd
onderhoudsschema.................. 203
– periodieke controles ................... 207
– zwaar gebruik van de auto ......... 207
Onderhoudsschema......................... 203
Opkrikken van de auto .................... 197
Parkeren...................................... 156
– handrem .................................. 156
Plafondverlichting voor
– bediening................................. 83
– gloeilampen vervangen .............. 184
Portieren ....................................... 95
Portiervergrendeling ........................ 87
Prestaties...................................... 241
Radiozendapparatuur
en mobiele telefoons.................. 122
Remlichten..................................... 182
Remmen ....................................... 235
Richtingaanwijzers
– bediening................................. 77
– gloeilampen vervangen .............. 182
– Lane Change-functie................... 77
Ruitbediening, elektrisch................... 96Ruiten reinigen
– achterruitwisser/-sproeier ........... 81
– intelligente „Wis/wasregeling” ... 79
– regensensor.............................. 80
– ruitenwissers/-sproeiers.............. 79
Ruitenwissers
– bediening................................. 79
– ruitensproeiers.......................... 221
– wisserbladen............................. 220
Safe-lock (systeem)....................... 51
SBR-systeem.................................. 133
Sensoren
– parkeersensoren........................ 122
– regensensor.............................. 80
– schemersensor.......................... 76
Sidebag......................................... 149
Slepen van de auto ......................... 198
Sleutels ......................................... 47
Sneeuwkettingen............................ 162
Snelheid (maximum)...................... 241
Spiegels........................................ 61
Start&Stop (systeem) ..................... 114
Start-/contactslot............................ 55
Starten en rijden............................. 153
Stekkerdozen................................. 90
Stuurinrichting................................ 235
249-256 Alfa MiTo NL 1ed 12-10-2009 8:53 Pagina 251
