2010 Abarth Punto Evo Libretto Uso Manutenzione (in Italian)

168
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
INEMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U154Abfig. 152

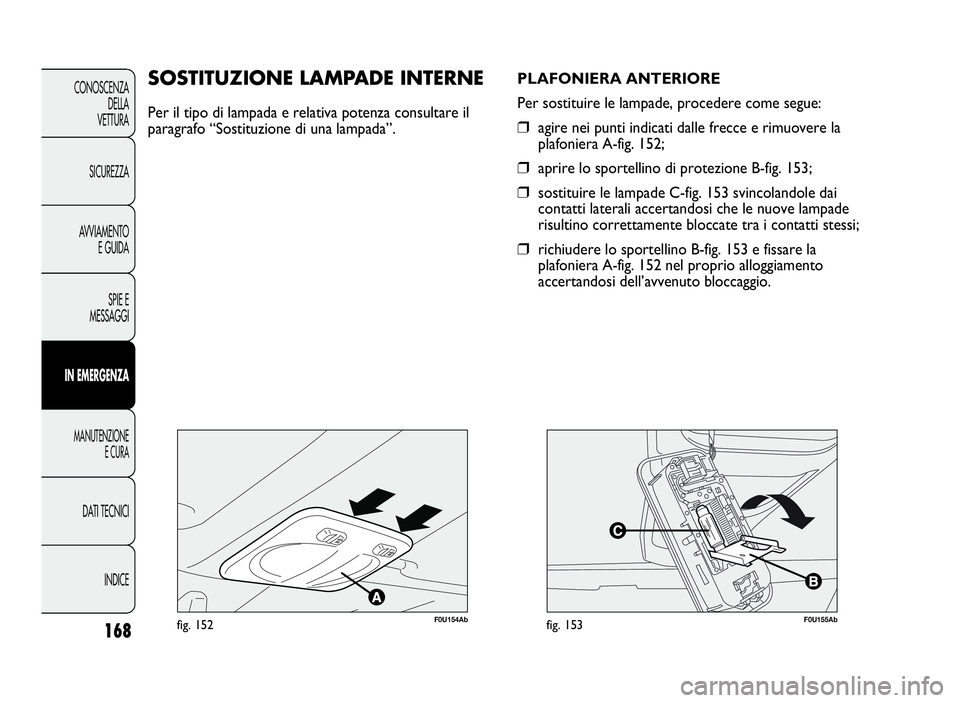

SOSTITUZIONELAMPADEINTERNE
Per il tipo di lampada e relativa potenza consultare il
paragrafo “Sostituzione di una lampada”.PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere come segue:
❒agire nei punti indicati dalle frecce e rimuovere la
plafoniera A-fig. 152;
❒aprire lo sportellino di protezione B-fig. 153;
❒sostituire le lampade C-fig. 153 svincolandole dai
contatti laterali accertandosi che le nuove lampade
risultino correttamente bloccate tra i contatti stessi;
❒richiudere lo sportellino B-fig. 153 e fissare la
plafoniera A-fig. 152 nel proprio alloggiamento
accertandosi dell’avvenuto bloccaggio.
F0U155Abfig. 153
151-182 GPUNTO EVO Abarth I 2ed 22-04-2010 10:57 Pagina 168

169
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
INEMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
F0U156Abfig. 154

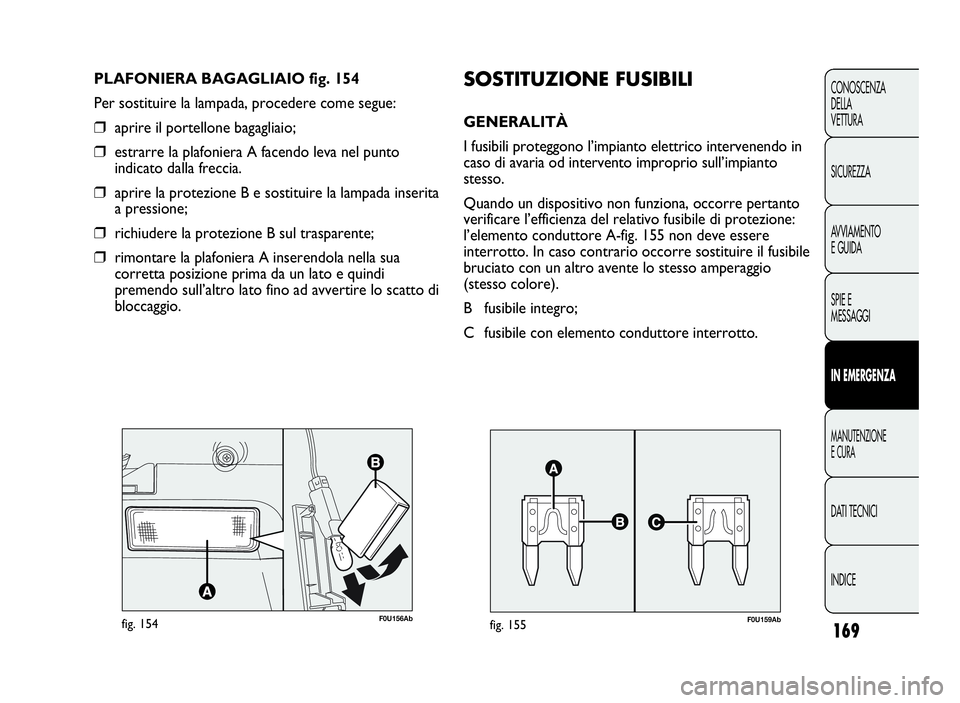

PLAFONIERA BAGAGLIAIO fig. 154
Per sostituire la lampada, procedere come segue:
❒aprire il portellone bagagliaio;
❒estrarre la plafoniera A facendo leva nel punto
indicato dalla freccia.
❒aprire la protezione B e sostituire la lampada inserita
a pressione;
❒richiudere la protezione B sul trasparente;
❒rimontare la plafoniera A inserendola nella sua
corretta posizione prima da un lato e quindi
premendo sull’altro lato fino ad avvertire lo scatto di
bloccaggio.
F0U159Abfig. 155
SOSTITUZIONEFUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in
caso di avaria od intervento improprio sull’impianto
stesso.
Quando un dispositivo non funziona, occorre pertanto
verificare l’efficienza del relativo fusibile di protezione:
l’elemento conduttore A-fig. 155 non deve essere
interrotto. In caso contrario occorre sostituire il fusibile
bruciato con un altro avente lo stesso amperaggio
(stesso colore).
B fusibile integro;
C fusibile con elemento conduttore interrotto.
151-182 GPUNTO EVO Abarth I 2ed 22-04-2010 10:57 Pagina 169

170
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
INEMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

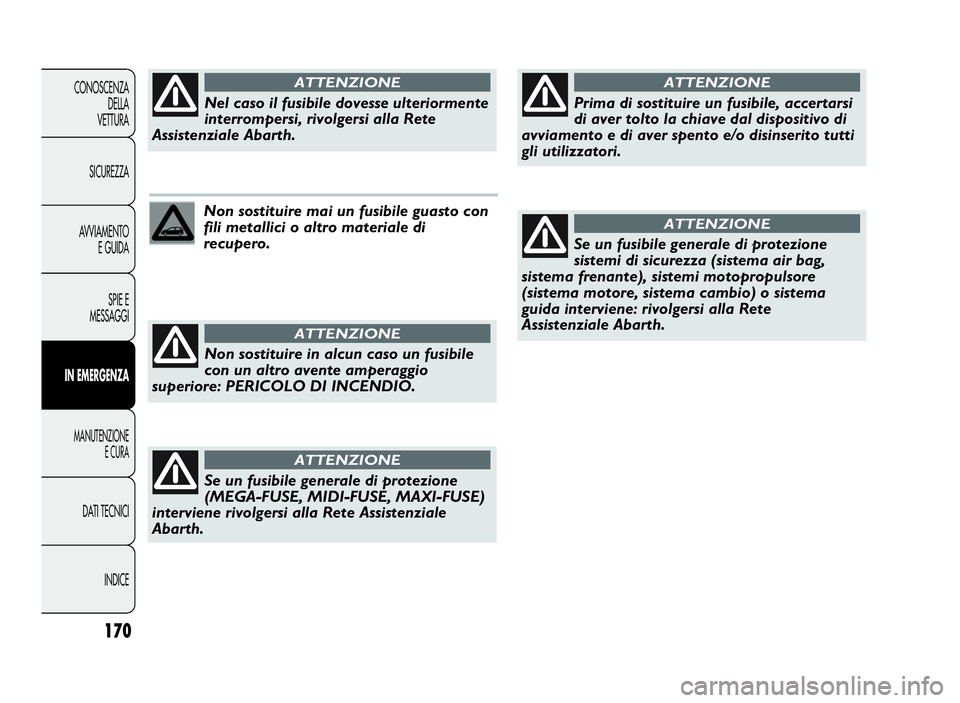

Non sostituire mai un fusibile guasto con
fili metallici o altro materiale di
recupero.
Nel caso il fusibile dovesse ulteriormente
interrompersi, rivolgersi alla Rete
Assistenziale Abarth.
ATTENZIONE
Non sostituire in alcun caso un fusibile
con un altro avente amperaggio
superiore: PERICOLO DI INCENDIO.
ATTENZIONE
Se un fusibile generale di protezione
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE)
interviene rivolgersi alla Rete Assistenziale
Abarth.
ATTENZIONE
Prima di sostituire un fusibile, accertarsi
di aver tolto la chiave dal dispositivo di
avviamento e di aver spento e/o disinserito tutti
gli utilizzatori.
ATTENZIONE
Se un fusibile generale di protezione
sistemi di sicurezza (sistema air bag,
sistema frenante), sistemi motopropulsore
(sistema motore, sistema cambio) o sistema
guida interviene: rivolgersi alla Rete
Assistenziale Abarth.
ATTENZIONE
151-182 GPUNTO EVO Abarth I 2ed 22-04-2010 10:57 Pagina 170

171
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
INEMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
F0U160Abfig. 156
F0U161Abfig. 157

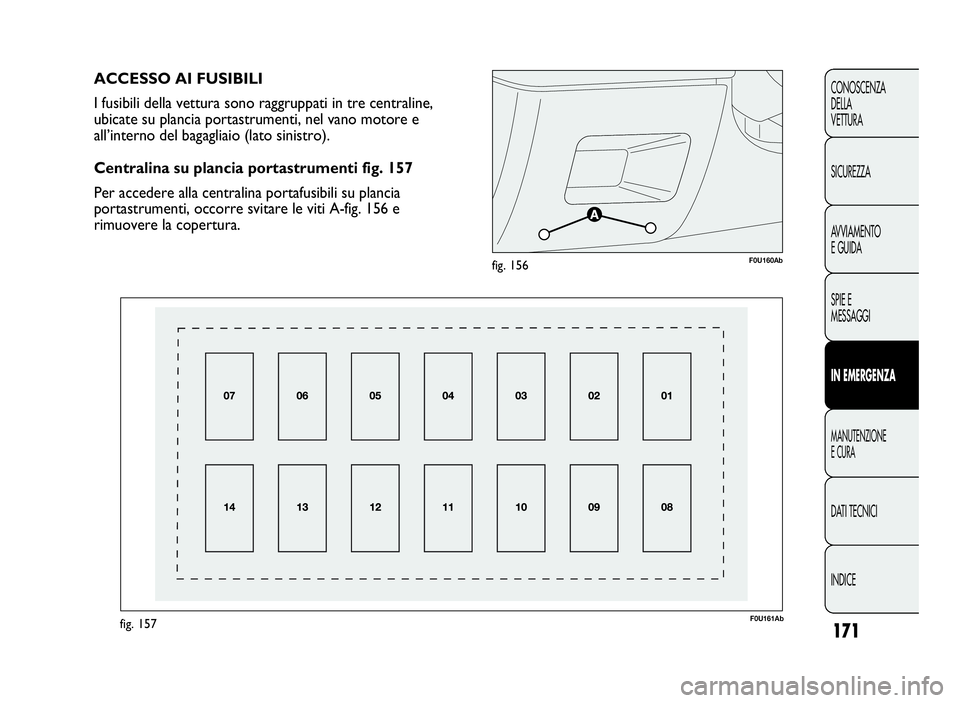

ACCESSO AI FUSIBILI
I fusibili della vettura sono raggruppati in tre centraline,
ubicate su plancia portastrumenti, nel vano motore e
all’interno del bagagliaio (lato sinistro).
Centralina su plancia portastrumenti fig. 157
Per accedere alla centralina portafusibili su plancia
portastrumenti, occorre svitare le viti A-fig. 156 e
rimuovere la copertura.
151-182 GPUNTO EVO Abarth I 2ed 22-04-2010 10:57 Pagina 171

172
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
INEMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U162Abfig. 158
F0U163Abfig. 159

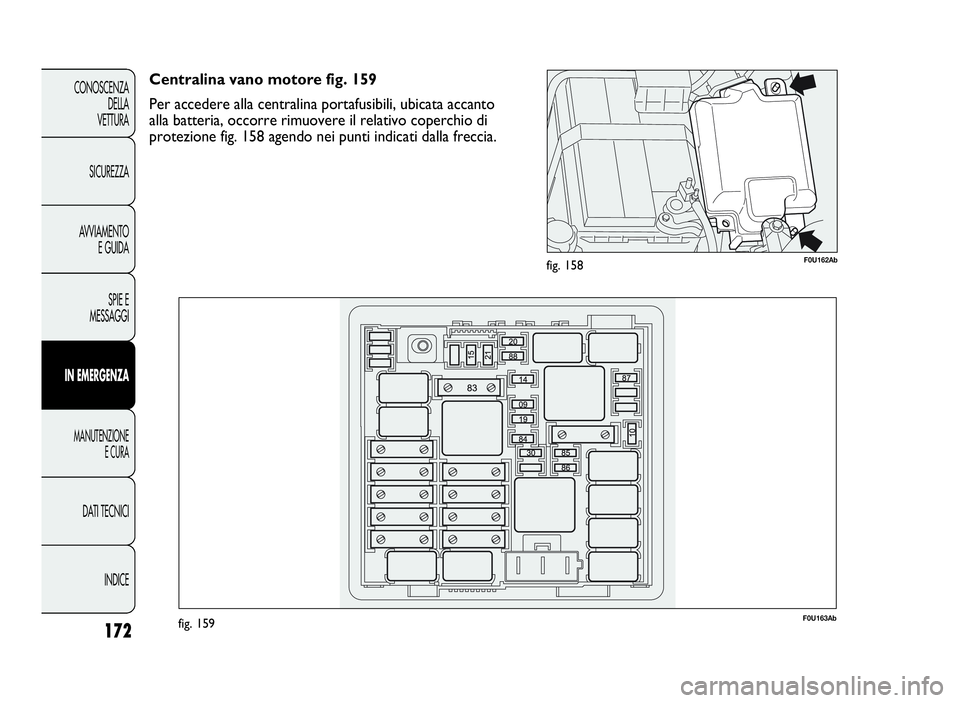

Centralina vano motore fig. 159
Per accedere alla centralina portafusibili, ubicata accanto
alla batteria, occorre rimuovere il relativo coperchio di
protezione fig. 158 agendo nei punti indicati dalla freccia.
151-182 GPUNTO EVO Abarth I 2ed 22-04-2010 10:57 Pagina 172

173
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
INEMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
F0U164Abfig. 160
F0U165Abfig. 161

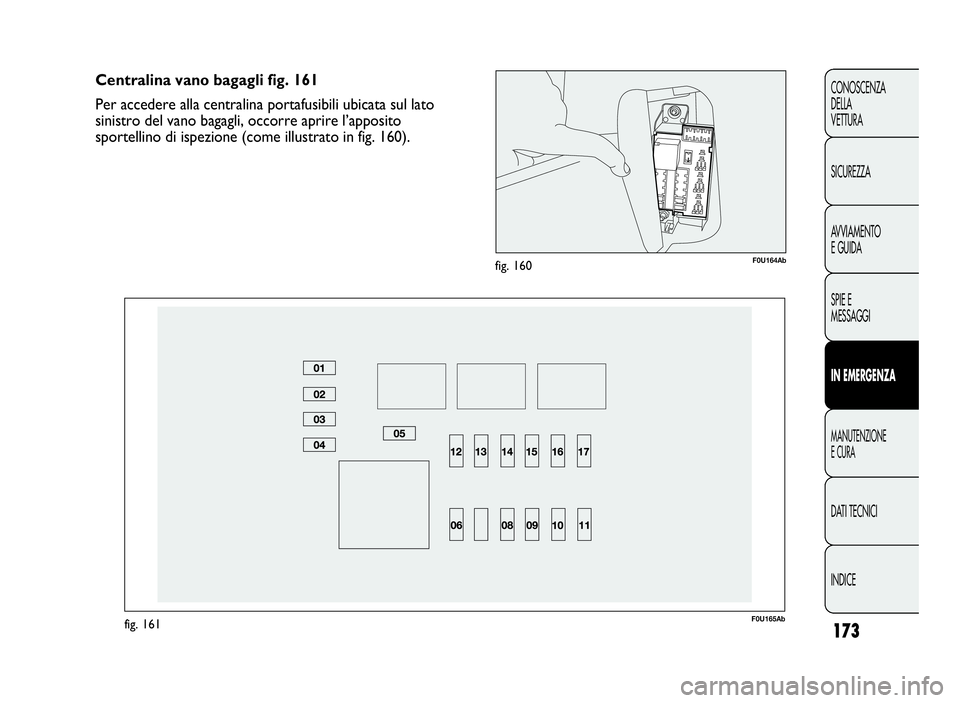

Centralina vano bagagli fig. 161
Per accedere alla centralina portafusibili ubicata sul lato
sinistro del vano bagagli, occorre aprire l’apposito
sportellino di ispezione (come illustrato in fig. 160).
151-182 GPUNTO EVO Abarth I 2ed 22-04-2010 10:57 Pagina 173

INDICE DATI TECNICI
MANUTENZIONE
E CURA
INEMERGENZA
SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA
174
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10

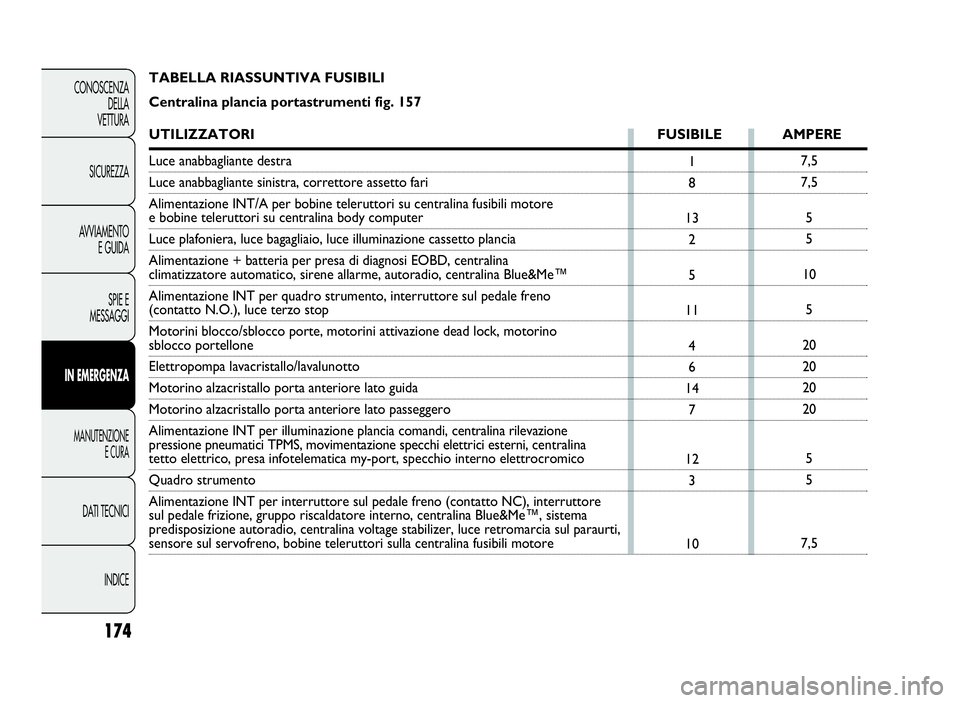

TABELLA RIASSUNTIVA FUSIBILI
Centralina plancia portastrumenti fig. 157
UTILIZZATORI FUSIBILE AMPERE
Luce anabbagliante destra
Luce anabbagliante sinistra, correttore assetto fari
Alimentazione INT/A per bobine teleruttori su centralina fusibili motore
e bobine teleruttori su centralina body computer
Luce plafoniera, luce bagagliaio, luce illuminazione cassetto plancia
Alimentazione + batteria per presa di diagnosi EOBD, centralina
climatizzatore automatico, sirene allarme, autoradio, centralina Blue&Me™
Alimentazione INT per quadro strumento, interruttore sul pedale freno
(contatto N.O.), luce terzo stop
Motorini blocco/sblocco porte, motorini attivazione dead lock, motorino
sblocco portellone
Elettropompa lavacristallo/lavalunotto
Motorino alzacristallo porta anteriore lato guida
Motorino alzacristallo porta anteriore lato passeggero
Alimentazione INT per illuminazione plancia comandi, centralina rilevazione
pressione pneumatici TPMS, movimentazione specchi elettrici esterni, centralina
tetto elettrico, presa infotelematica my-port, specchio interno elettrocromico
Quadro strumento
Alimentazione INT per interruttore sul pedale freno (contatto NC), interruttore
sul pedale frizione, gruppo riscaldatore interno, centralina Blue&Me™, sistema
predisposizione autoradio, centralina voltage stabilizer, luce retromarcia sul paraurti,
sensore sul servofreno, bobine teleruttori sulla centralina fusibili motore
151-182 GPUNTO EVO Abarth I 2ed 22-04-2010 10:57 Pagina 174

INDICE DATI TECNICI
MANUTENZIONE
ECURA
INEMERGENZA
SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA
175
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5

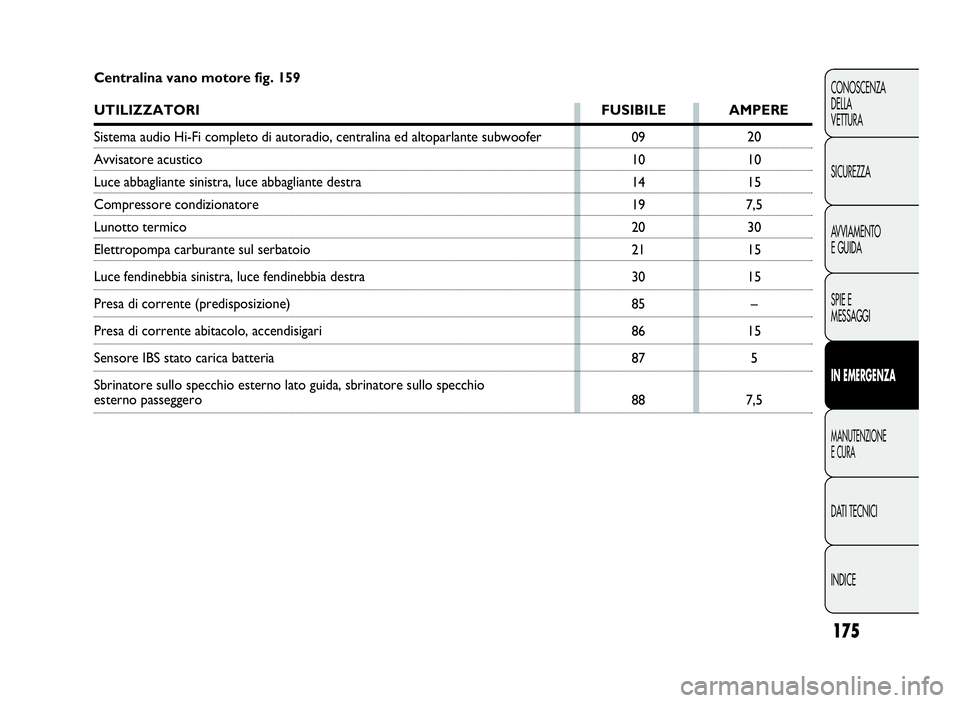

7,5 Centralina vano motore fig. 159
UTILIZZATORI FUSIBILE AMPERE
Sistema audio Hi-Fi completo di autoradio, centralina ed altoparlante subwoofer
Avvisatore acustico
Luce abbagliante sinistra, luce abbagliante destra
Compressore condizionatore
Lunotto termico
Elettropompa carburante sul serbatoio
Luce fendinebbia sinistra, luce fendinebbia destra
Presa di corrente (predisposizione)
Presa di corrente abitacolo, accendisigari
Sensore IBS stato carica batteria
Sbrinatore sullo specchio esterno lato guida, sbrinatore sullo specchio
esterno passeggero
