2009 YAMAHA YZ250F stop start

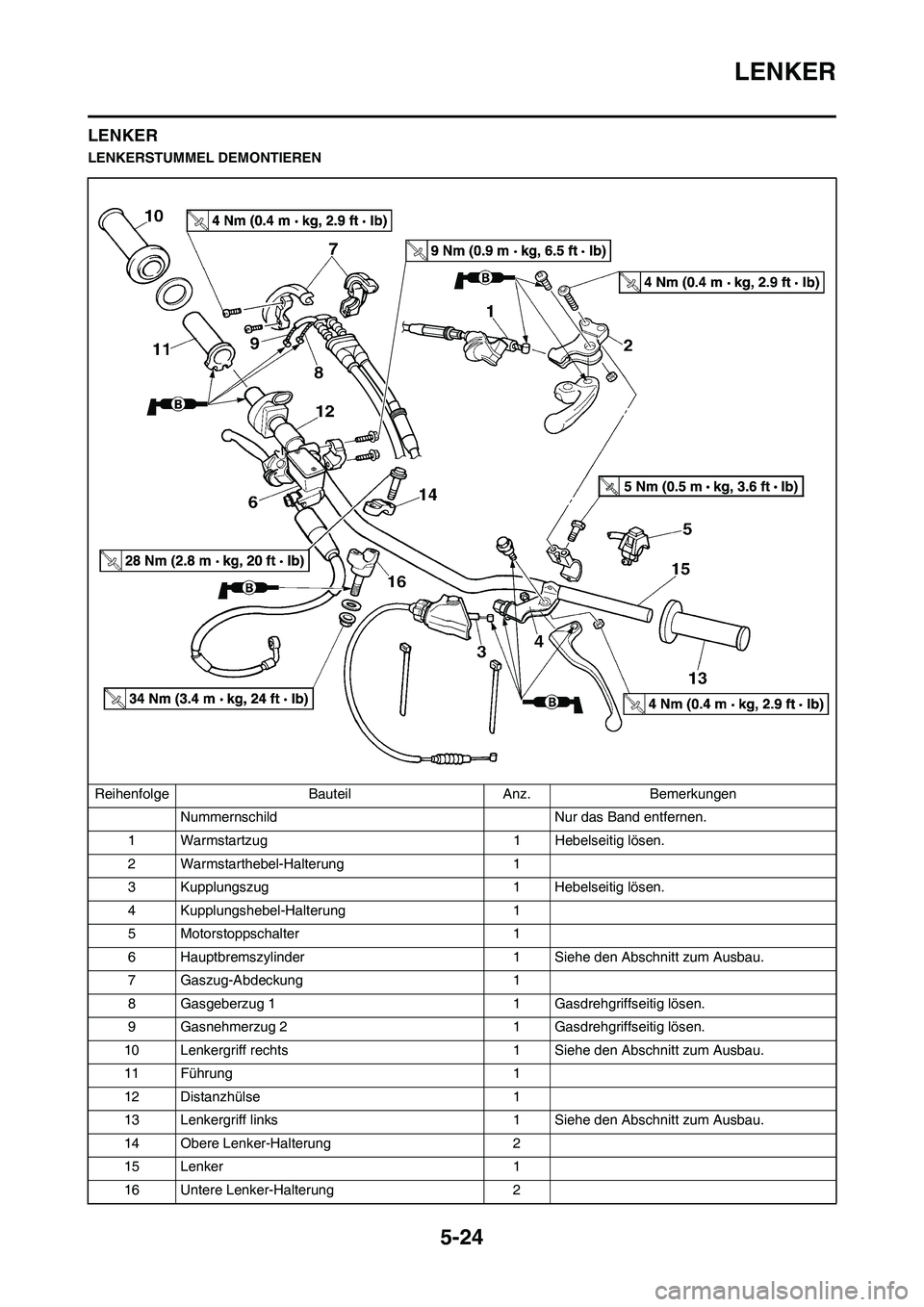

5-24
LENKER
LENKER
LENKERSTUMMEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Nummernschild Nur das Band entfernen.
1 Warmstartzug 1 Hebelseitig lösen.
2 Warmstarthebel-Halterung 1
3 Kupplungszug 1 Hebelseitig lösen.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter 1
6 Hauptbremszylinder 1 Siehe den Abschnitt zum Ausbau.
7 Gaszug-Abdeckung 1
8 Gasgeberzug 1 1 Gasdrehgriffseitig lösen.
9 Gasnehmerzug 2 1 Gasdrehgriffseitig lösen.
10 Lenkergriff rechts 1 Siehe den Abschnitt zum Ausbau.
11 Führung 1
12 Distanzhülse 1
13 Lenkergriff links 1 Siehe den Abschnitt zum Ausbau.
14 Obere Lenker-Halterung 2
15 Lenker 1
16 Untere Lenker-Halterung 2

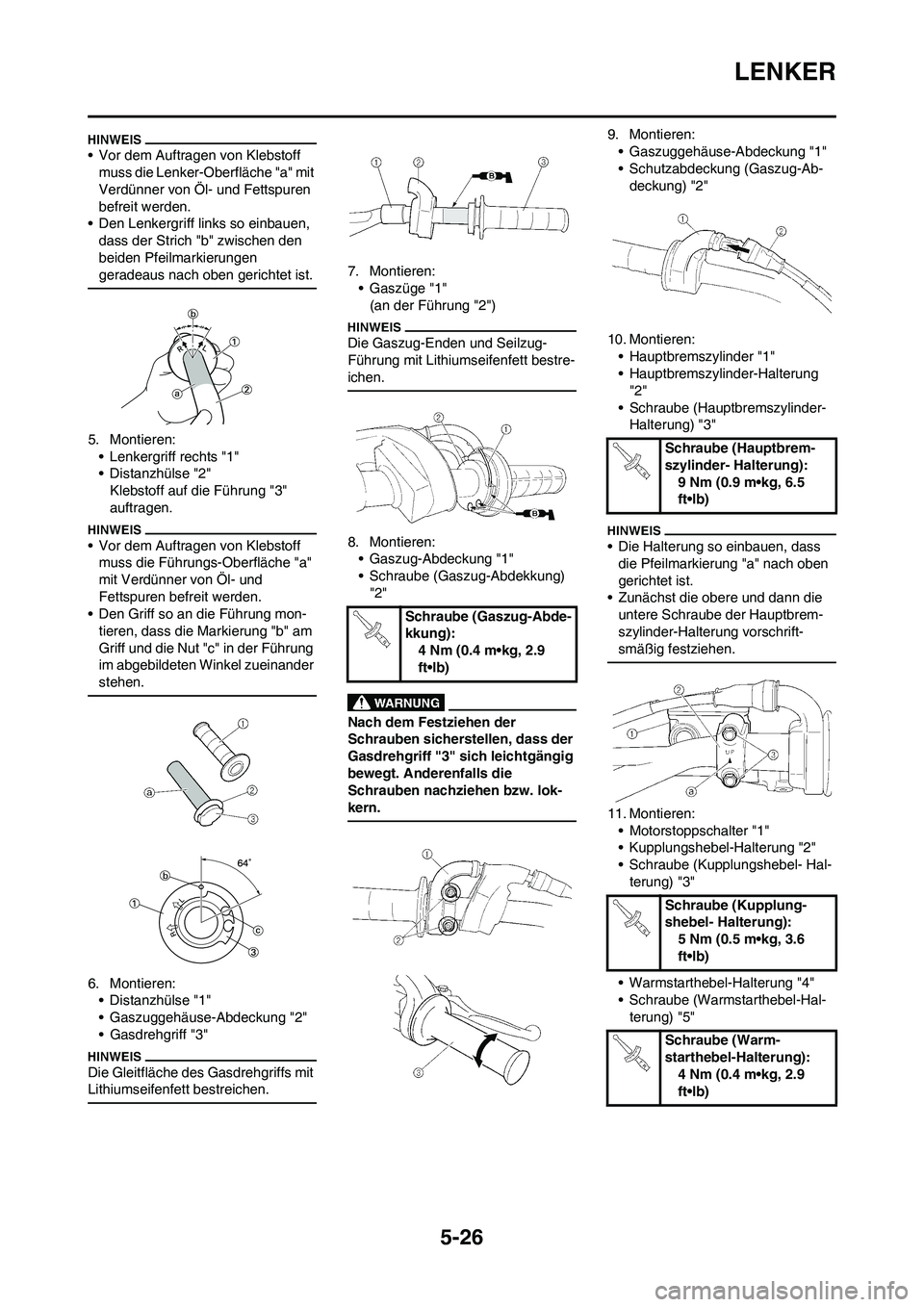

5-26
LENKER
• Vor dem Auftragen von Klebstoff
muss die Lenker-Oberfläche "a" mit
Verdünner von Öl- und Fettspuren
befreit werden.
• Den Lenkergriff links so einbauen,
dass der Strich "b" zwischen den
beiden Pfeilmarkierungen
geradeaus nach oben gerichtet ist.
5. Montieren:
• Lenkergriff rechts "1"
• Distanzhülse "2"
Klebstoff auf die Führung "3"
auftragen.
• Vor dem Auftragen von Klebstoff
muss die Führungs-Oberfläche "a"
mit Verdünner von Öl- und
Fettspuren befreit werden.
• Den Griff so an die Führung mon-
tieren, dass die Markierung "b" am
Griff und die Nut "c" in der Führung
im abgebildeten Winkel zueinander
stehen.
6. Montieren:
• Distanzhülse "1"
• Gaszuggehäuse-Abdeckung "2"
• Gasdrehgriff "3"
Die Gleitfläche des Gasdrehgriffs mit
Lithiumseifenfett bestreichen.
7. Montieren:
•Gaszüge "1"
(an der Führung "2")
Die Gaszug-Enden und Seilzug-
Führung mit Lithiumseifenfett bestre-
ichen.
8. Montieren:
• Gaszug-Abdeckung "1"
• Schraube (Gaszug-Abdekkung)
"2"
Nach dem Festziehen der
Schrauben sicherstellen, dass der
Gasdrehgriff "3" sich leichtgängig
bewegt. Anderenfalls die
Schrauben nachziehen bzw. lok-
kern.
9. Montieren:
• Gaszuggehäuse-Abdeckung "1"
• Schutzabdeckung (Gaszug-Ab-
deckung) "2"
10. Montieren:
• Hauptbremszylinder "1"
• Hauptbremszylinder-Halterung
"2"
• Schraube (Hauptbremszylinder-
Halterung) "3"
• Die Halterung so einbauen, dass
die Pfeilmarkierung "a" nach oben
gerichtet ist.
• Zunächst die obere und dann die
untere Schraube der Hauptbrem-
szylinder-Halterung vorschrift-
smäßig festziehen.
11. Montieren:
• Motorstoppschalter "1"
• Kupplungshebel-Halterung "2"
• Schraube (Kupplungshebel- Hal-
terung) "3"
• Warmstarthebel-Halterung "4"
• Schraube (Warmstarthebel-Hal-
terung) "5"
Schraube (Gaszug-Abde-
kkung):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Schraube (Hauptbrem-
szylinder- Halterung):
9 Nm (0.9 m•kg, 6.5
ft•lb)
Schraube (Kupplung-
shebel- Halterung):
5 Nm (0.5 m•kg, 3.6
ft•lb)
Schraube (Warm-
starthebel-Halterung):
4 Nm (0.4 m•kg, 2.9
ft•lb)

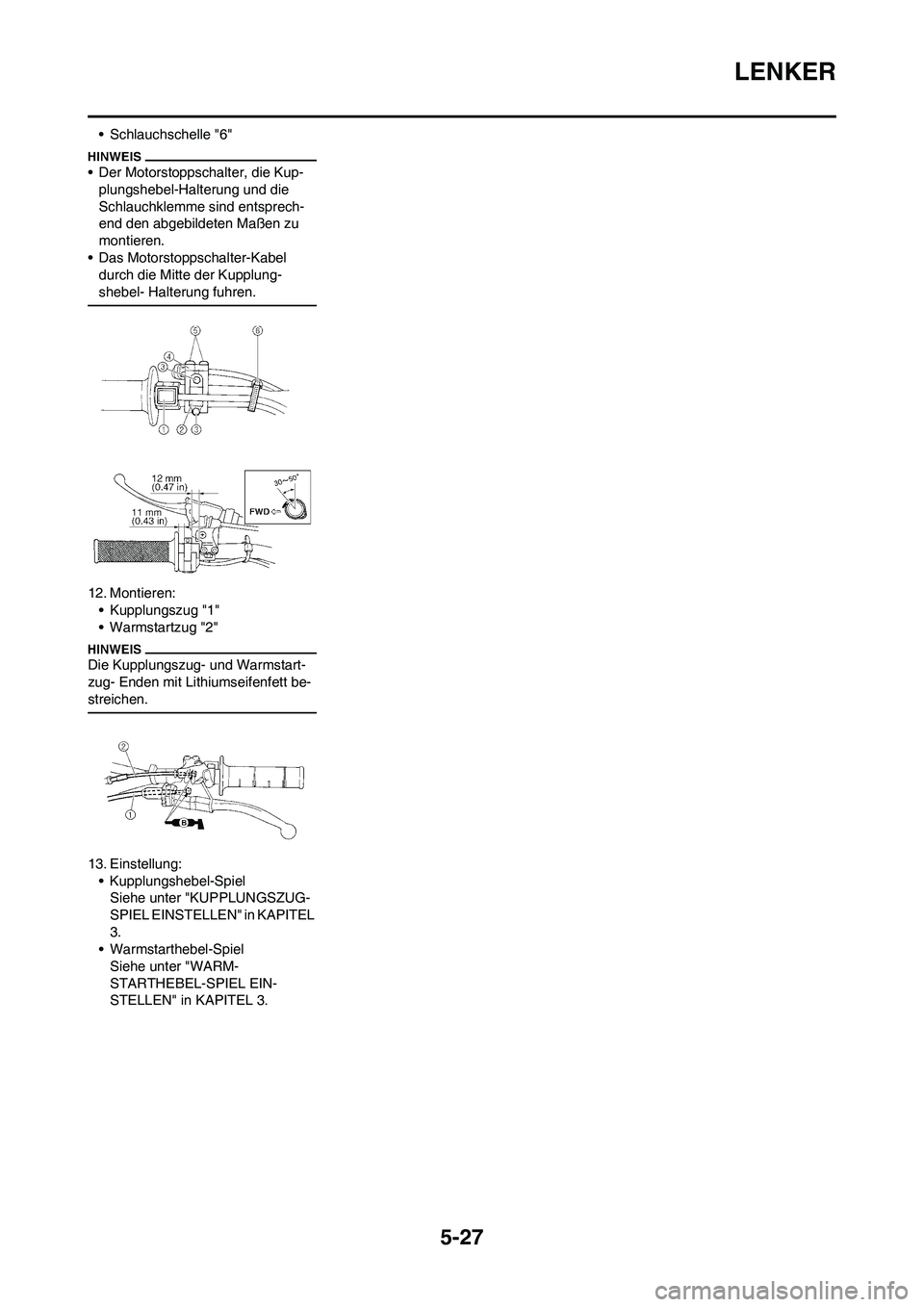

5-27
LENKER
• Schlauchschelle "6"
• Der Motorstoppschalter, die Kup-
plungshebel-Halterung und die
Schlauchklemme sind entsprech-
end den abgebildeten Maßen zu
montieren.
• Das Motorstoppschalter-Kabel
durch die Mitte der Kupplung-
shebel- Halterung fuhren.
12. Montieren:
• Kupplungszug "1"
•Warmstartzug "2"
Die Kupplungszug- und Warmstart-
zug- Enden mit Lithiumseifenfett be-
streichen.
13. Einstellung:
• Kupplungshebel-Spiel
Siehe unter "KUPPLUNGSZUG-
SPIEL EINSTELLEN" in KAPITEL
3.
• Warmstarthebel-Spiel
Siehe unter "WARM-
STARTHEBEL-SPIEL EIN-
STELLEN" in KAPITEL 3.

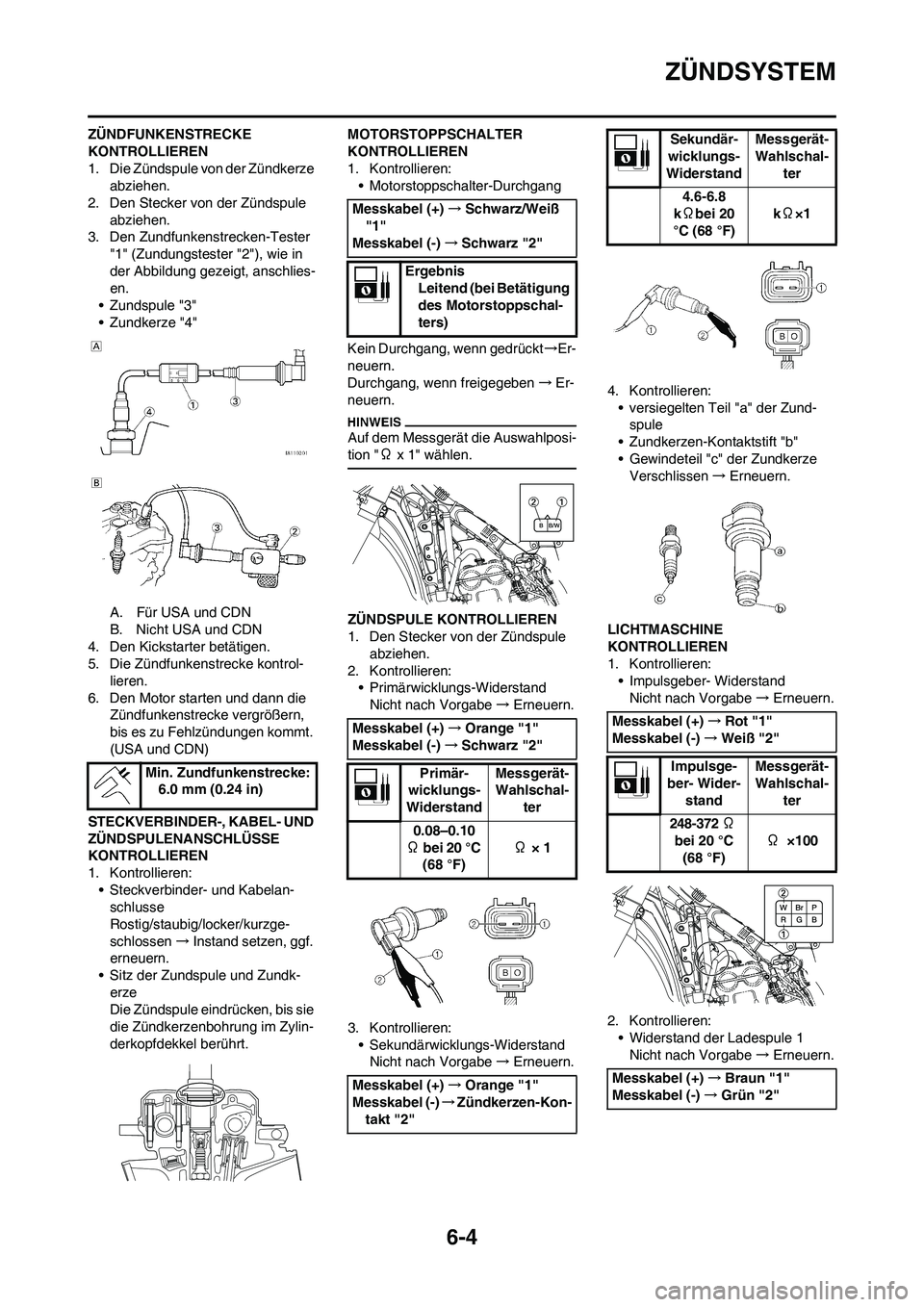

6-4
ZÜNDSYSTEM
ZÜNDFUNKENSTRECKE
KONTROLLIEREN
1. Die Zündspule von der Zündkerze
abziehen.
2. Den Stecker von der Zündspule
abziehen.
3. Den Zundfunkenstrecken-Tester
"1" (Zundungstester "2"), wie in
der Abbildung gezeigt, anschlies-
en.
• Zundspule "3"
• Zundkerze "4"
A. Für USA und CDN
B. Nicht USA und CDN
4. Den Kickstarter betätigen.
5. Die Zündfunkenstrecke kontrol-
lieren.
6. Den Motor starten und dann die
Zündfunkenstrecke vergrößern,
bis es zu Fehlzündungen kommt.
(USA und CDN)
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
• Steckverbinder- und Kabelan-
schlusse
Rostig/staubig/locker/kurzge-
schlossen→Instand setzen, ggf.
erneuern.
• Sitz der Zundspule und Zundk-
erze
Die Zündspule eindrücken, bis sie
die Zündkerzenbohrung im Zylin-
derkopfdekkel berührt.MOTORSTOPPSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Motorstoppschalter-Durchgang
Kein Durchgang, wenn gedrückt→Er-
neuern.
Durchgang, wenn freigegeben→Er-
neuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
ZÜNDSPULE KONTROLLIEREN
1. Den Stecker von der Zündspule
abziehen.
2. Kontrollieren:
• Primärwicklungs-Widerstand
Nicht nach Vorgabe→Erneuern.
3. Kontrollieren:
• Sekundärwicklungs-Widerstand
Nicht nach Vorgabe→Erneuern.4. Kontrollieren:
• versiegelten Teil "a" der Zund-
spule
• Zundkerzen-Kontaktstift "b"
• Gewindeteil "c" der Zundkerze
Verschlissen→Erneuern.
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:
• Impulsgeber- Widerstand
Nicht nach Vorgabe→Erneuern.
2. Kontrollieren:
• Widerstand der Ladespule 1
Nicht nach Vorgabe→Erneuern. Min. Zundfunkenstrecke:
6.0 mm (0.24 in)
Messkabel (+)→Schwarz/Weiß
"1"
Messkabel (-)→Schwarz "2"
Ergebnis
Leitend (bei Betätigung
des Motorstoppschal-
ters)
Messkabel (+)→Orange "1"
Messkabel (-)→Schwarz "2"
Primär-
wicklungs-
WiderstandMessgerät-
Wahlschal-
ter
0.08–0.10
Ω bei 20 °C
(68 °F) Ω × 1
Messkabel (+)→Orange "1"
Messkabel (-)→Zündkerzen-Kon-
takt "2"
Sekundär-
wicklungs-
WiderstandMessgerät-
Wahlschal-
ter
4.6-6.8
kΩbei 20
°C (68 °F) kΩ×1
Messkabel (+)→Rot "1"
Messkabel (-)→Weiß "2"
Impulsge-
ber- Wider-
standMessgerät-
Wahlschal-
ter
248-372 Ω
bei 20 °C
(68 °F) Ω ×100
Messkabel (+)→Braun "1"
Messkabel (-)→Grün "2"
