2009 YAMAHA XVS1300A ESP

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU1770A
Tabela de lubrificação e manutenção periódica NOTA

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.


A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Tubo de combustí-
velVerifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2 Velas de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.√√
4Elemento do filtro
de arSubstitua.√
5 EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
6*Tr a vão dianteiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.
Ajuste a folga da alavanca do tra-
vão.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
U11CP2P0.book Page 3 Friday, August 29, 2008 9:48 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
3. Retire a vela de ignição conforme ilus-
trado, utilizando a chave de velas in-
cluída no jogo de ferramentas
adicional que foi entregue separada-
mente no acto da compra do veículo.
Verificação das velas de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central de cada vela
de ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).
2. Verifique se todas as velas de ignição
instaladas no motor têm a mesma cor.NOTASe qualquer uma das velas apresentar uma
cor claramente diferente, o motor poderá
estar a funcionar de modo inapropriado.
Não tente diagnosticar por si mesmo estetipo de problemas. Em vez disso, solicite a
um concessionário Yamaha que verifique o
veículo.
3. Verifique cada uma das velas de igni-
ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
Instalação de uma vela de ignição
1. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-
rezas existentes nas roscas da vela.
3. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTASe não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.
4. Instale a tampa da vela de ignição.
5. Instale a cobertura da vela de ignição,
colocando as respectivas cavilhas.
1. Chave de velas
Vela de ignição especificada:
NGK/LMAR7A-9
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Ve l a d e i g n ição:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U11CP2P0.book Page 9 Friday, August 29, 2008 9:48 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
PAU42596
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o
óleo assente e verifique o nível do óleo
através da janela de verificação do ní-
vel de óleo do motor situada no lado
inferior esquerdo do cárter.NOTAO óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o veículo numa superfície ni-
velada.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
NOTA
Ignore os passos 5–7 se não desejar subs-tituir o cartucho do filtro de óleo.
5. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
1. Cavilha de drenagem do óleo do motor
U11CP2P0.book Page 10 Friday, August 29, 2008 9:48 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
NOTAPoderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
6. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTA
Certifique-se de que o anel de vedação emO está bem encaixado.
7. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.8. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o momento de aperto especifica-
do.
9. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1. Anel de vedação em O
1. Chave de binário
Momento de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Momento de aperto:
Cavilha de drenagem do óleo do mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
U11CP2P0.book Page 11 Friday, August 29, 2008 9:48 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.PRECAUÇÃO
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10400
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.11. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o. Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
3.40 L (3.59 US qt, 2.99 Imp.qt)1. Especificação “CD”
2.“ENERGY CONSERVING II”
1
2
U11CP2P0.book Page 12 Friday, August 29, 2008 9:48 AM

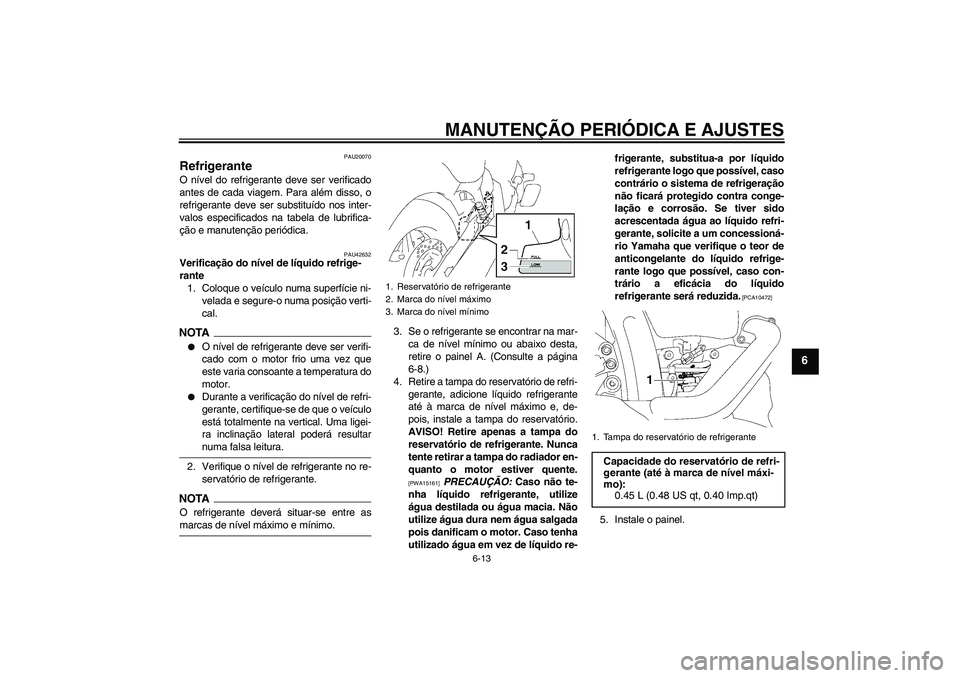

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU42632
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTAO refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.3. Se o refrigerante se encontrar na mar-
ca de nível mínimo ou abaixo desta,
retire o painel A. (Consulte a página
6-8.)
4. Retire a tampa do reservatório de refri-
gerante, adicione líquido refrigerante
até à marca de nível máximo e, de-
pois, instale a tampa do reservatório.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não te-
nha líquido refrigerante, utilize
água destilada ou água macia. Não
utilize água dura nem água salgada
pois danificam o motor. Caso tenha
utilizado água em vez de líquido re-frigerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
5. Instale o painel.
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa do reservatório de refrigerante
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.45 L (0.48 US qt, 0.40 Imp.qt)
U11CP2P0.book Page 13 Friday, August 29, 2008 9:48 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
NOTACertifique-se de que o tubo de respiração
do reservatório de refrigerante está bem co-locado através do guia.
PAU33031
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o re-
frigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10381]PAU42442
Substituição do elemento do fil-
tro de ar O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
1. Retire a tampa da caixa do filtro de ar,
retirando as respectivas cavilhas.
2. Puxe o elemento do filtro de ar para fo-
ra.3. Introduza um elemento do filtro de ar
na respectiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar. O motor nunca
deve ser colocado em funciona-
mento sem o elemento do filtro de
ar instalado, caso contrário o(s)
pistão(ões) e/ou cilindro(s) poderão
desgastar-se excessivamente.
[PCA10481]
4. Instale a tampa da caixa do filtro de ar,
colocando as respectivas cavilhas.
1. Guia
2. Tubo de respiração do reservatório de refri-
gerante
1. Tampa da caixa do filtro de ar
2. Cavilha
1. Elemento do filtro de ar
U11CP2P0.book Page 14 Friday, August 29, 2008 9:48 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
4.0–6.0 mm (0.16–0.24 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21562
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10501
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.

A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
1. Folga do cabo do acelerador
U11CP2P0.book Page 15 Friday, August 29, 2008 9:48 AM
