2009 YAMAHA XCITY 250 Manuale duso (in Italian)

DESCRIZIONE
2-5
2
HAU10430

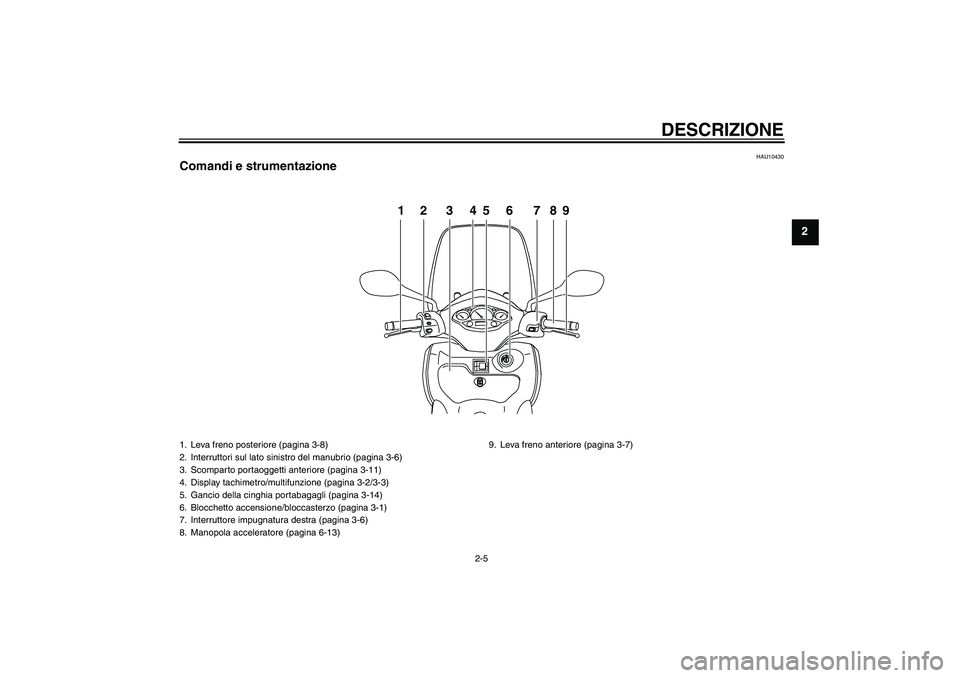

Comandi e strumentazione
PUSHOPEN
12 3456 789
1. Leva freno posteriore (pagina 3-8)
2. Interruttori sul lato sinistro del manubrio (pagina 3-6)
3. Scomparto portaoggetti anteriore (pagina 3-11)
4. Display tachimetro/multifunzione (pagina 3-2/3-3)
5. Gancio della cinghia portabagagli (pagina 3-14)
6. Blocchetto accensione/bloccasterzo (pagina 3-1)
7. Interruttore impugnatura destra (pagina 3-6)
8. Manopola acceleratore (pagina 6-13)9. Leva freno anteriore (pagina 3-7)
U5B2H1H0.book Page 5 Monday, July 21, 2008 9:24 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10460

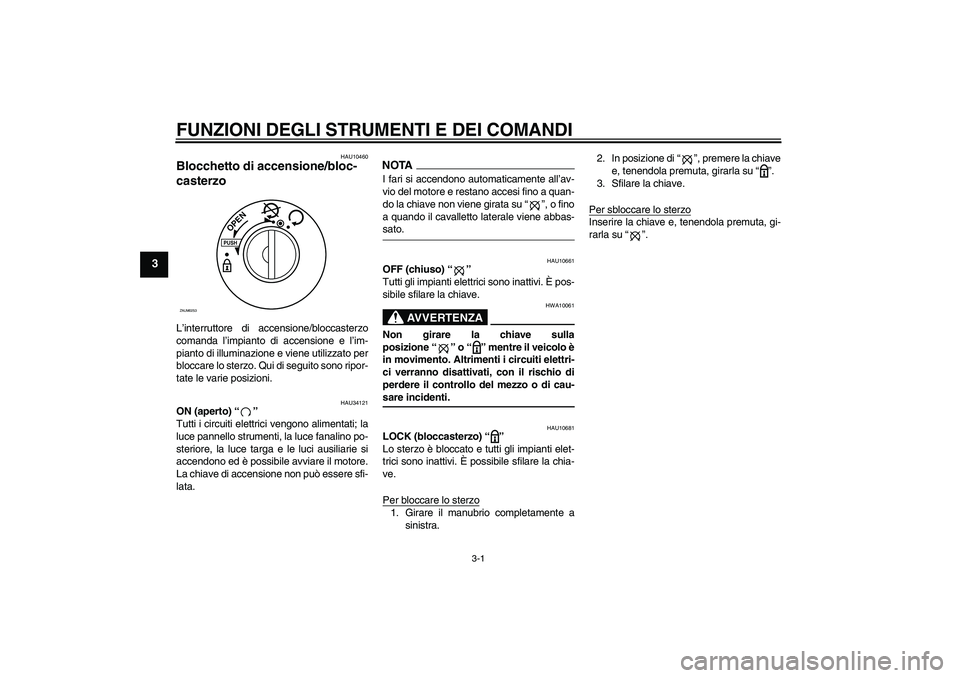

Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU34121
ON (aperto)“”
Tutti i circuiti elettrici vengono alimentati; la
luce pannello strumenti, la luce fanalino po-
steriore, la luce targa e le luci ausiliarie si
accendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su“”, o fino
a quando il cavalletto laterale viene abbas-sato.
HAU10661
OFF (chiuso)“”
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla
posizione“” o“” mentre il veicolo è
in movimento. Altrimenti i circuiti elettri-
ci verranno disattivati, con il rischio di
perdere il controllo del mezzo o di cau-sare incidenti.
HAU10681
LOCK (bloccasterzo)“”
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.2. In posizione di“”, premere la chiave
e, tenendola premuta, girarla su“”.
3. Sfilare la chiave.
Per sbloccare lo sterzo
Inserire la chiave e, tenendola premuta, gi-
rarla su“”.
PUSHOPEN
ZAUM0253
U5B2H1H0.book Page 1 Monday, July 21, 2008 9:24 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU11003

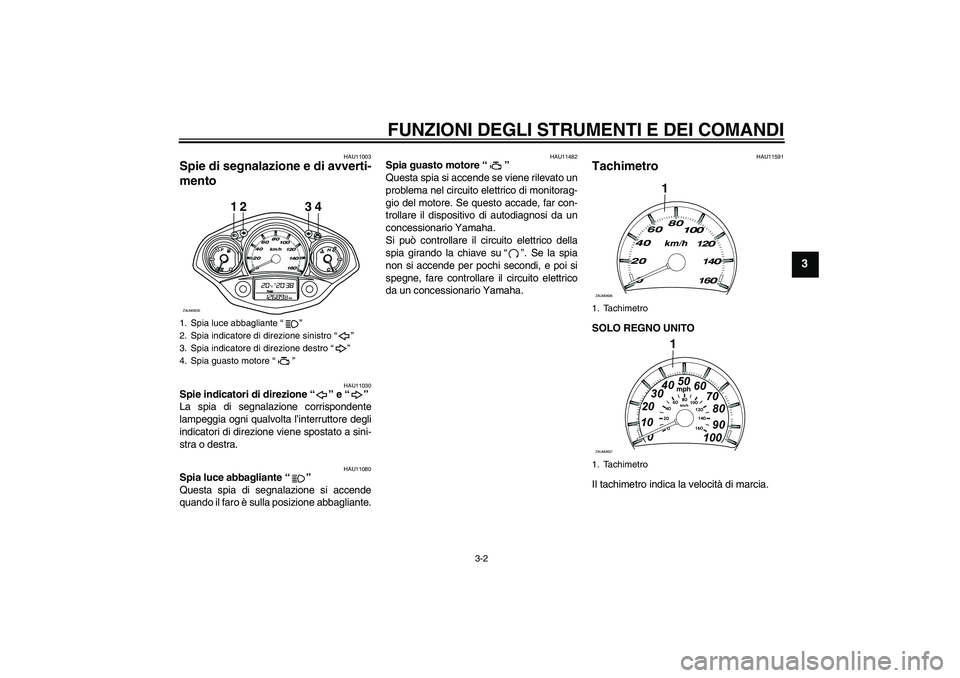

Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11482
Spia guasto motore“”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monitorag-
gio del motore. Se questo accade, far con-
trollare il dispositivo di autodiagnosi da un
concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su“”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU11591
Tachimetro SOLO REGNO UNITO
Il tachimetro indica la velocità di marcia.
1. Spia luce abbagliante“”
2. Spia indicatore di direzione sinistro“”
3. Spia indicatore di direzione destro“”
4. Spia guasto motore“”
12 3 4
ZAUM0635
1. Tachimetro
1. Tachimetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
U5B2H1H0.book Page 2 Monday, July 21, 2008 9:24 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAUM1471

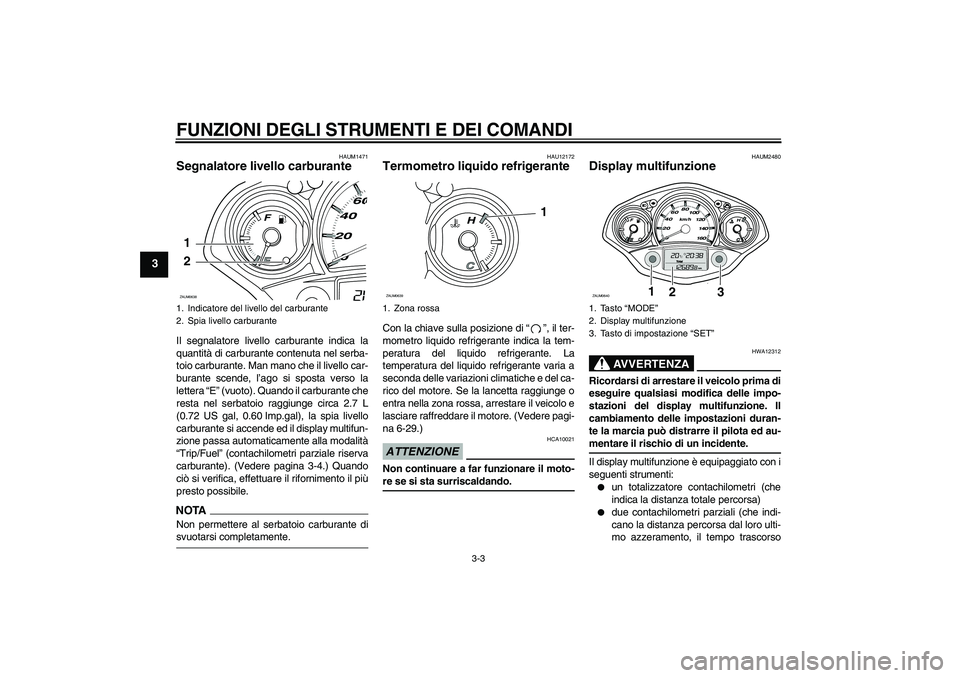

Segnalatore livello carburante Il segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Man mano che il livello car-
burante scende, l’ago si sposta verso la
lettera “E” (vuoto). Quando il carburante che
resta nel serbatoio raggiunge circa 2.7 L
(0.72 US gal, 0.60 Imp.gal), la spia livello
carburante si accende ed il display multifun-
zione passa automaticamente alla modalità
“Trip/Fuel” (contachilometri parziale riserva
carburante). (Vedere pagina 3-4.) Quando
ciò si verifica, effettuare il rifornimento il più
presto possibile.NOTANon permettere al serbatoio carburante disvuotarsi completamente.
HAU12172
Termometro liquido refrigerante Con la chiave sulla posizione di“”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se la lancetta raggiunge o
entra nella zona rossa, arrestare il veicolo e
lasciare raffreddare il motore. (Vedere pagi-
na 6-29.)ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-re se si sta surriscaldando.
HAUM2480
Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un totalizzatore contachilometri (che
indica la distanza totale percorsa)


due contachilometri parziali (che indi-
cano la distanza percorsa dal loro ulti-
mo azzeramento, il tempo trascorso
1. Indicatore del livello del carburante
2. Spia livello carburante1
2ZAUM0638
1. Zona rossa
1
ZAUM0639
1. Tasto “MODE”
2. Display multifunzione
3. Tasto di impostazione “SET”
1
2
3
ZAUM0640
U5B2H1H0.book Page 3 Monday, July 21, 2008 9:24 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3

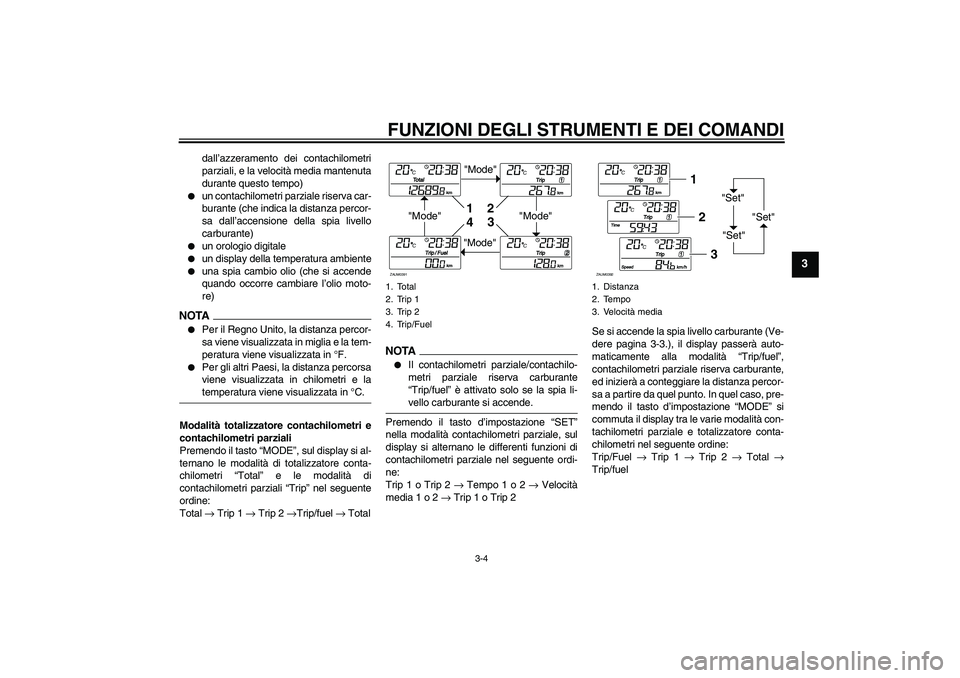

dall’azzeramento dei contachilometri
parziali, e la velocità media mantenuta
durante questo tempo)


un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)


un orologio digitale


un display della temperatura ambiente


una spia cambio olio (che si accende
quando occorre cambiare l’olio moto-
re)
NOTA

Per il Regno Unito, la distanza percor-
sa viene visualizzata in miglia e la tem-
peratura viene visualizzata in °F.


Per gli altri Paesi, la distanza percorsa
viene visualizzata in chilometri e latemperatura viene visualizzata in °C.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “MODE”, sul display si al-
ternano le modalità di totalizzatore conta-
chilometri “Total” e le modalità di
contachilometri parziali “Trip” nel seguente
ordine:
Total → Trip 1 → Trip 2 →Trip/fuel → Total
NOTA

Il contachilometri parziale/contachilo-
metri parziale riserva carburante
“Trip/fuel” è attivato solo se la spia li-vello carburante si accende.
Premendo il tasto d’impostazione “SET”
nella modalità contachilometri parziale, sul
display si alternano le differenti funzioni di
contachilometri parziale nel seguente ordi-
ne:
Trip 1 o Trip 2 → Tempo 1 o 2 → Velocità
media 1 o 2 → Trip 1 o Trip 2Se si accende la spia livello carburante (Ve-
dere pagina 3-3.), il display passerà auto-
maticamente alla modalità “Trip/fuel”,
contachilometri parziale riserva carburante,
ed inizierà a conteggiare la distanza percor-
sa a partire da quel punto. In quel caso, pre-
mendo il tasto d’impostazione “MODE” si
commuta il display tra le varie modalità con-
tachilometri parziale e totalizzatore conta-
chilometri nel seguente ordine:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuel
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Distanza
2. Tempo
3. Velocità media
"Set"
"Set""Set"
12
3
ZAUM0392
U5B2H1H0.book Page 4 Monday, July 21, 2008 9:24 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3

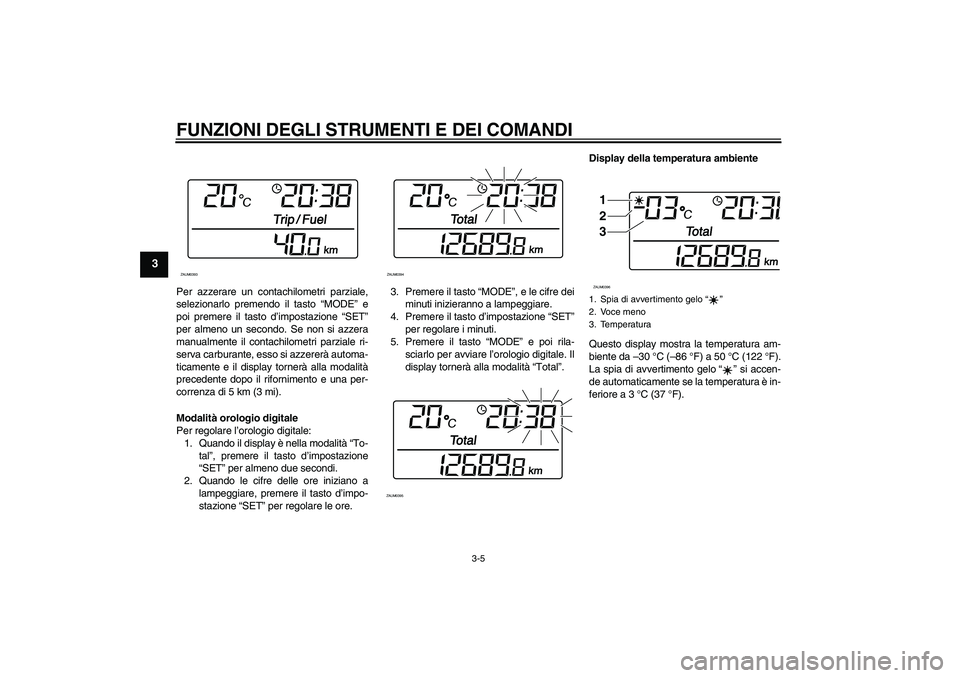

Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “MODE” e
poi premere il tasto d’impostazione “SET”
per almeno un secondo. Se non si azzera
manualmente il contachilometri parziale ri-
serva carburante, esso si azzererà automa-
ticamente e il display tornerà alla modalità
precedente dopo il rifornimento e una per-
correnza di 5 km (3 mi).
Modalità orologio digitale
Per regolare l’orologio digitale:
1. Quando il display è nella modalità “To-
tal”, premere il tasto d’impostazione
“SET” per almeno due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’impo-
stazione “SET” per regolare le ore.3. Premere il tasto “MODE”, e le cifre dei
minuti inizieranno a lampeggiare.
4. Premere il tasto d’impostazione “SET”
per regolare i minuti.
5. Premere il tasto “MODE” e poi rila-
sciarlo per avviare l’orologio digitale. Il
display tornerà alla modalità “Total”.Display della temperatura ambiente
Questo display mostra la temperatura am-
biente da –30 °C (–86 °F) a 50 °C (122 °F).
La spia di avvertimento gelo“” si accen-
de automaticamente se la temperatura è in-
feriore a 3 °C (37 °F).ZAUM0393
ZAUM0394ZAUM0395
1. Spia di avvertimento gelo“”
2. Voce meno
3. Temperatura1
2
3ZAUM0396
U5B2H1H0.book Page 5 Monday, July 21, 2008 9:24 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3

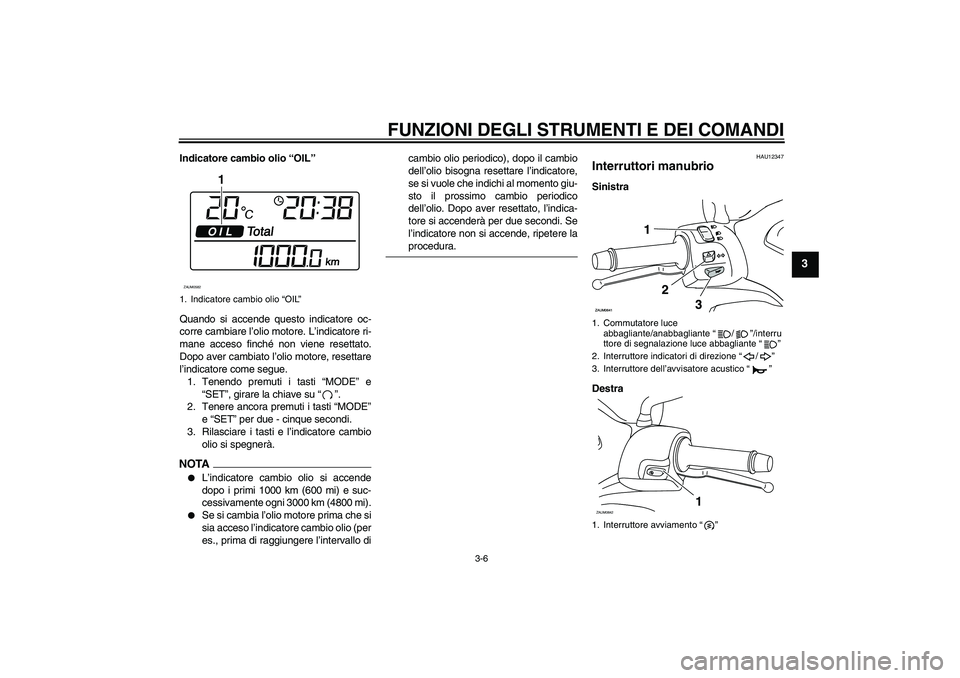

Indicatore cambio olio “OIL”
Quando si accende questo indicatore oc-
corre cambiare l’olio motore. L’indicatore ri-
mane acceso finché non viene resettato.
Dopo aver cambiato l’olio motore, resettare
l’indicatore come segue.
1. Tenendo premuti i tasti “MODE” e
“SET”, girare la chiave su“”.
2. Tenere ancora premuti i tasti “MODE”
e “SET” per due - cinque secondi.
3. Rilasciare i tasti e l’indicatore cambio
olio si spegnerà.NOTA

L’indicatore cambio olio si accende
dopo i primi 1000 km (600 mi) e suc-
cessivamente ogni 3000 km (4800 mi).


Se si cambia l’olio motore prima che si
sia acceso l’indicatore cambio olio (per
es., prima di raggiungere l’intervallo dicambio olio periodico), dopo il cambio
dell’olio bisogna resettare l’indicatore,
se si vuole che indichi al momento giu-
sto il prossimo cambio periodico
dell’olio. Dopo aver resettato, l’indica-
tore si accenderà per due secondi. Se
l’indicatore non si accende, ripetere la
procedura.
HAU12347
Interruttori manubrio Sinistra
Destra
1. Indicatore cambio olio “OIL”
1
ZAUM0582
1. Commutatore luce
abbagliante/anabbagliante“/”/interru
ttore di segnalazione luce abbagliante“”
2. Interruttore indicatori di direzione“/”
3. Interruttore dell’avvisatore acustico“”
1. Interruttore avviamento“”ZAUM0642
1
U5B2H1H0.book Page 6 Monday, July 21, 2008 9:24 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3

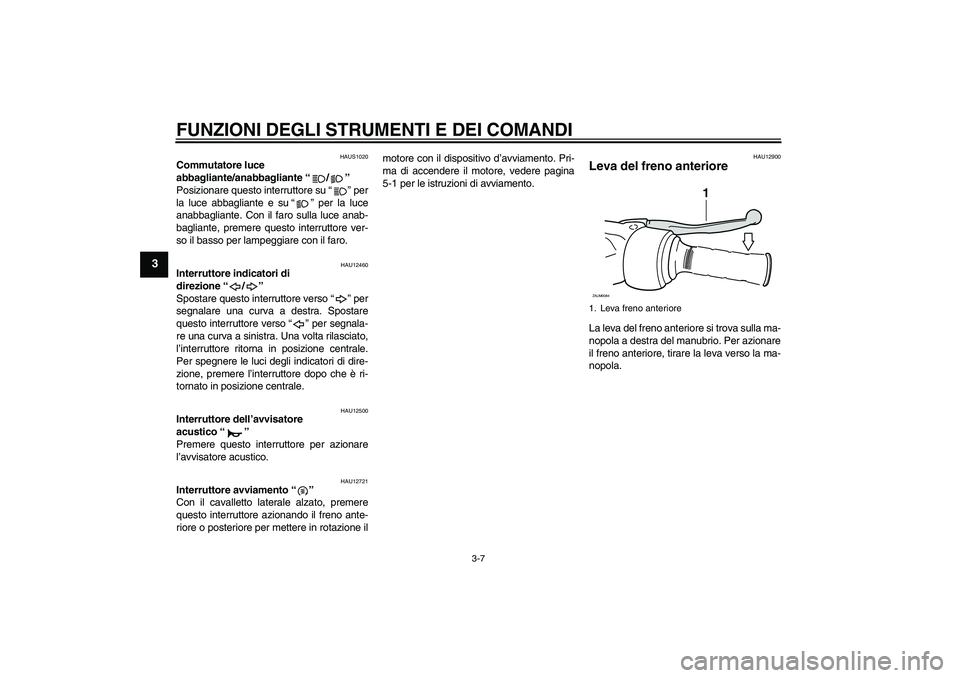

HAUS1020
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante. Con il faro sulla luce anab-
bagliante, premere questo interruttore ver-
so il basso per lampeggiare con il faro.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12721
Interruttore avviamento“”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno ante-
riore o posteriore per mettere in rotazione ilmotore con il dispositivo d’avviamento. Pri-
ma di accendere il motore, vedere pagina
5-1 per le istruzioni di avviamento.
HAU12900
Leva del freno anteriore La leva del freno anteriore si trova sulla ma-
nopola a destra del manubrio. Per azionare
il freno anteriore, tirare la leva verso la ma-
nopola.1. Leva freno anteriore
1
ZAUM0084
U5B2H1H0.book Page 7 Monday, July 21, 2008 9:24 AM
