INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1

Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.

A postura do condutor e do passageiro
é importante para um controlo ade-
quado.

Durante a condução, o condutor de-
verá manter as mãos no guiador e
os pés nos apoios de pés, a fim de
manter o controlo do motociclo.

O passageiro deve segurar-se sem-
pre no condutor, na correia do as-
sento ou na barra de manobra (se o
veículo os possuir), com ambas as
mãos, e deve manter os pés nos
apoios de pés para o passageiro.
Nunca transporte um passageiro,
excepto se ele ou ela puderem co-
locar, com firmeza, ambos os pés
nos apoios de pés do passageiro.

Nunca conduza sob a influência de ál-
cool ou outras drogas.

Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos de protecção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacetede segurança é o factor mais importante
para a prevenção ou redução de ferimentos
na cabeça.

Use sempre um capacete aprovado.

Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.

O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de
escoriações ou lacerações.

Nunca use roupas largas, caso contrá-
rio estas poderão prender-se nas ala-
vancas de controlo, nos apoios de pés
ou nas rodas, causando ferimentos ou
até um acidente.

Use sempre vestuário de protecção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de esca-
pe ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.

As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxido de
carbono
Qualquer sistema de escape do motor pro-duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de raci-
ocínio e, eventualmente, a morte.
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um nível
mortífero de monóxido de carbono pode
acumular-se rapidamente e a pessoa pode
perder os sentidos e não conseguir sal-
var-se. Além disso, em locais fechados ou
com má ventilação, um nível mortífero de
monóxido de carbono pode manter-se du-
rante horas ou dias. Se tiver algum sintoma
de intoxicação por monóxido de carbono,
abandone imediatamente o local, apanhe
ar fresco e PROCURE CUIDADOS MÉDI-
COS.

Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.

Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como celei-
ros, garagens ou alpendres.

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1

Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao seu
motociclo pode afectar adversamente a es-
tabilidade e o manuseamento se a distri-
buição de peso no seu motociclo for
alterada. Para evitar a possibilidade de um
acidente, tenha bastante cuidado ao adicio-
nar carga ou acessórios ao seu motociclo.
Redobre o cuidado quando conduzir um
motociclo que tenha mais carga ou acessó-
rios. Aqui, juntamente com as informações
sobre acessórios apresentadas em segui-
da, encontram-se algumas recomendações
gerais a seguir se colocar carga no seu mo-
tociclo.
O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga.
A utilização de um
veículo sobrecarregado pode provocar
um acidente.
Quando carregar dentro deste limite de pe-so, mantenha em mente o seguinte:


A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Acondicione bem os artigos mais
pesados o mais perto possível do cen-
tro do veículo e distribua o peso o mais
uniformemente possível por ambos os
lados do motociclo para minimizar o
desequilíbrio ou a instabilidade.

A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos ao moto-
ciclo. Verifique com frequência os su-
portes dos acessórios e os
prendedores da carga.

Ajuste a suspenção em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.

Nunca prenda artigos grandes ou
pesados ao guiador, à forquilha di-
anteira ou ao guarda-lamas diantei-
ro. Estes artigos, incluindo alguma
carga, tal como sacos-cama, sacos
grossos de lã ou tendas, podem cri-
ar um manuseamento instável ou
uma fraca resposta da direcção.

Este veículo não foi concebido para
puxar um reboque nem para ser
conjugado com um sidecar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
Carga máxima:
190 kg (419 lb)

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.

Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.

Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriadaou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha di-
anteira, estes devem reduzidos ao
número indispensável e devem ser
tão leves quanto possível.

Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.

Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.

Tenha cuidado ao acrescentar
acessórios eléctricos. Se os acessó-
rios eléctricos excederem a capacida-
de do sistema eléctrico do motociclo
pode ocorrer uma falha eléctrica, a
qual pode causar uma perda perigosade potência das luzes ou do motor.
Pneus e jantes do mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-20 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.

2-1
1
2
3
4
5
6
7
8
9

DESCRIÇÃO
PAU10410
Vista esquerda
1
4
56
78
9
10
23
11

1. Farol dianteiro (página 6-35)
2. Cavilha ajustadora da pré-carga da mola da forquilha dianteira
(página 3-24)
3. Botão ajustador da força amortecedora de recuo da forquilha
dianteira (página 3-24)
4. Bateria (página 6-31)
5. Jogo de ferramentas do proprietário (página 6-1)
6. Tampa do depósito de combustível (página 3-19)7. Botão ajustador da pré-carga da mola do amortecedor (página 3-26)
8. Botão ajustador da força amortecedora de recuo do amortecedor
(página 3-26)
9. Descanso lateral (página 3-28)
10. Pedal de mudança de velocidades (página 3-16)
11. Parafuso ajustador da força amortecedora de compressão da
forquilha dianteira (página 3-24)

DESCRIÇÃO
2-2
2
3
4
5
6
7
8
9

PAU10420

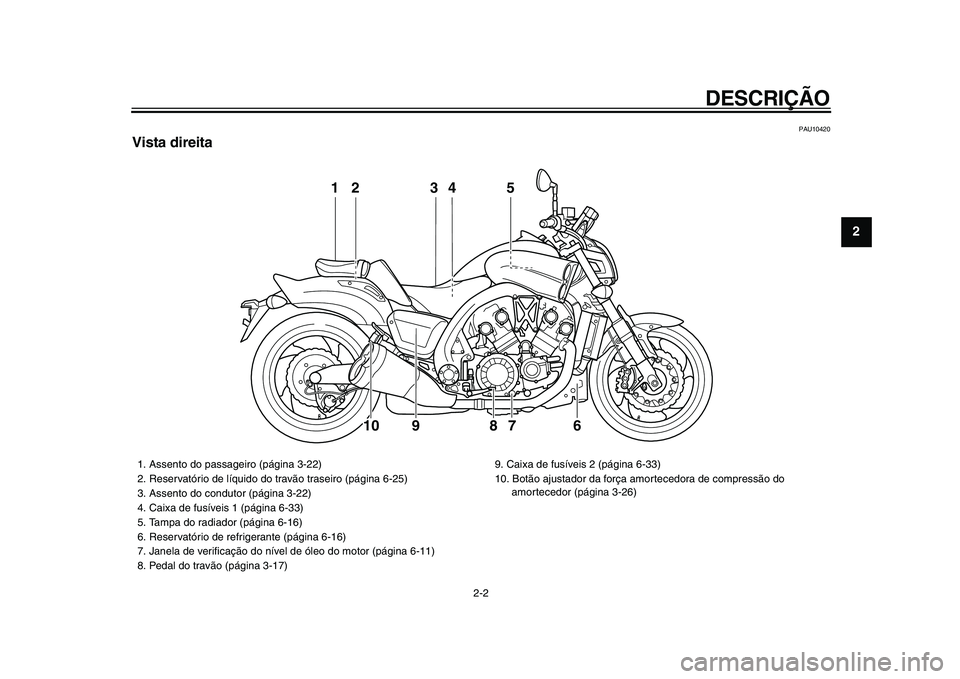

Vista direita
12 3 5
6 94
8
10
7

1. Assento do passageiro (página 3-22)
2. Reservatório de líquido do travão traseiro (página 6-25)
3. Assento do condutor (página 3-22)
4. Caixa de fusíveis 1 (página 6-33)
5. Tampa do radiador (página 6-16)
6. Reservatório de refrigerante (página 6-16)
7. Janela de verificação do nível de óleo do motor (página 6-11)
8. Pedal do travão (página 3-17)9. Caixa de fusíveis 2 (página 6-33)
10. Botão ajustador da força amortecedora de compressão do
amortecedor (página 3-26)

DESCRIÇÃO
2-3
1
2
3
4
5
6
7
8
9

PAU10430
Controlos e instrumentos
123 4 67 8
9 10 11
5

1. Alavanca da embraiagem (página 3-16)
2. Interruptores do punho esquerdo do guiador (página 3-14)
3. Reservatório de líquido da embraiagem (página 6-25)
4. Módulo de velocímetro (página 3-5)
5. Indicador luminoso do ponto de mudança de velocidade
6. Reservatório de líquido do travão dianteiro (página 6-25)
7. Interruptores do punho direito do guiador (página 3-14)
8. Alavanca do travão (página 3-17)9. Punho do acelerador (página 6-20)
10. Visor multifuncional (página 3-6)
11. Interruptor principal/bloqueio da direcção (página 3-2)

3-1
2
34
5
6
7
8
9

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU10974
Sistema imobilizador
Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do có-
digo (com um arco vermelho)

duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos

um transmissor-receptor (instalado na
chave de reconfiguração do código)

uma unidade imobilizadora

uma ECU (Unidade de Controlo Elec-
trónico)

um indicador luminoso do sistema
imobilizador (Consulte a página 3-3.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO

PCA11821

NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCESSI-
ONÁRIO IMEDIATAMENTE! Se per-
der a chave de reconfiguração do
código, é impossível registar novos
códigos nas chaves normais. As
chaves normais podem continuar a
ser utilizadas para ligar o veículo,
no entanto, se a reconfiguração do
código for necessária (isto é, se for
feita uma nova chave normal ou se
se perderem todas as chaves) deve
substituir-se a totalidade do siste-
ma imobilizador. Assim, é altamen-te recomendável utilizar a chave
normal e manter a chave de reconfi-
guração do código num lugar segu-
ro.

Não mergulhe as chaves na água.

Não exponha as chaves a tempera-
turas excessivamente altas.

Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).

Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.

Não coloque objectos pesados so-
bre as chaves.

Não rectifique nem altere o formato
das chaves.

Não desmonte a peça plástica das
chaves.

Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.

Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.

Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-
nal.
1. Chave de reconfiguração do código
(vermelha)
2. Chaves standard (pretas)
212

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
1
2
3
4
5
6
7
8
9

PAU10460
Interruptor principal/bloqueio da
direcção
O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.
PAU38530
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-
mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não pode
ser retirada.
NOTA

O farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até achave ser rodada para “OFF”, mesmo que
o motor pare.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AVISO

PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou num
acidente.
PAU10681
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.Para desbloquear a direcção
Empurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.

PAU34341
(Estacionamento)
A direcção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direcção podem
ser ligadas, mas todos os outros sistemas
eléctricos estão desligados. A chave pode
ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO

PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
ON
OFF
LOCK
P
