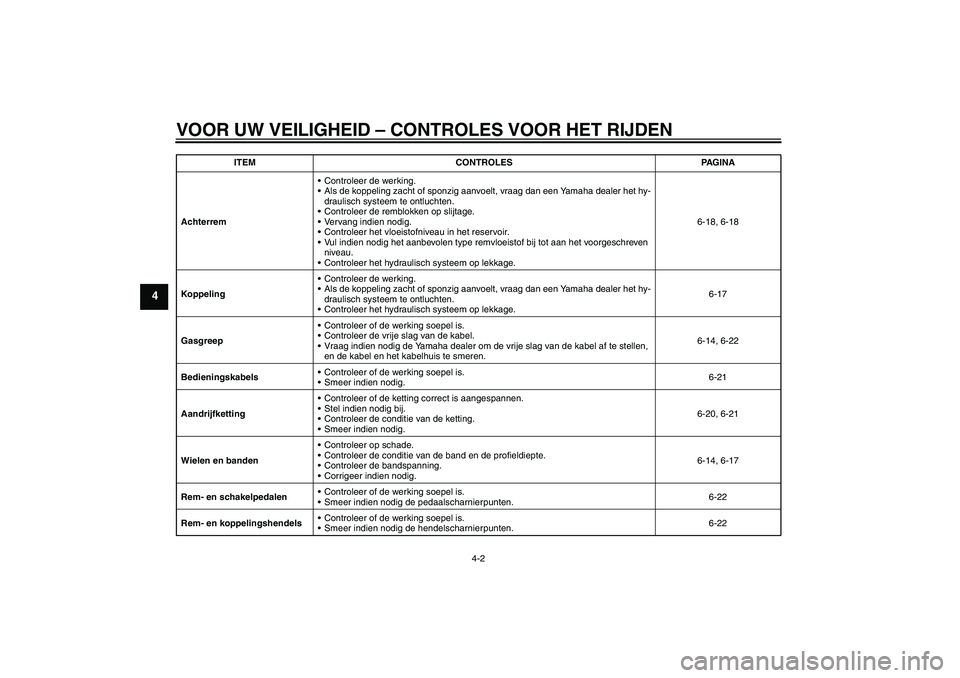

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4
AchterremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-18, 6-18
KoppelingControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het hydraulisch systeem op lekkage.6-17
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-14, 6-22
BedieningskabelsControleer of de werking soepel is.
Smeer indien nodig.6-21
AandrijfkettingControleer of de ketting correct is aangespannen.
Stel indien nodig bij.
Controleer de conditie van de ketting.
Smeer indien nodig.6-20, 6-21
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig.6-14, 6-17
Rem- en schakelpedalenControleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten.6-22
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten.6-22 ITEM CONTROLES PAGINA
U5YUD5D0.book Page 2 Monday, March 16, 2009 8:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.10. Smeer een dun laagje schone motoro-
lie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKIN
G
Zorg dat de o-ring correct aanligt.11. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.12. Monteer de gelijkrichter/spanningsre-
gelaar door de bouten te plaatsen en
deze met het voorgeschreven aan-
haalmoment vast te draaien.
13. Breng de olieaftappluggen aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
14. Giet niet meer dan 2.5 L (2.6 US qt,
2.2 Imp.qt) van de voorgeschreven
hoeveelheid van de gespecificeerde
oliesoort in de vulopening, steek de
peilstok in en draai dan de olievuldop
vast.
15. Start de motor, draai het gas een paar
keer open en zet dan uit.
1. Oliefilterpatroon
2. Oliefiltersleutel
1. O-ring
1. Momentsleutel
Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Bout gelijkrichter/spanningsregelaar:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Aanhaalmomenten:
Olieaftapplug (carter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olieaftapplug (oliereservoir):
35 Nm (3.5 m·kgf, 25 ft·lbf)
U5YUD5D0.book Page 12 Monday, March 16, 2009 8:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
16. Verwijder de olievuldop en voeg aan
het oliereservoir dan geleidelijk de res-
terende oliehoeveelheid toe terwijl nu
en dan met de peilstok het olieniveau
wordt gecontroleerd.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA15080


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen olie met
een “CD”-dieselspecificatie of een
hogere kwaliteit dan gespecifi-
ceerd. Gebruik ook geen olie met
een “ENERGY CONSERVING II”- of
hogere aanduiding.


Zorg dat er geen verontreinigingen
in het oliereservoir terechtkomen.
17. Breng de olievuldop aan.
18. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
19. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
20. Breng het stroomlijnpaneel aan.
DAU36762
Luchtfilterelement Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Met vervanging van oliefilterpatroon:
4.10 L (4.33 US qt, 3.61 Imp.qt)
U5YUD5D0.book Page 13 Monday, March 16, 2009 8:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22773
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34314
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor
en andere essentiëIe onderdelen
van de machine en kan resulteren in
overslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
Spanning aandrijfketting:
40.0–50.0 mm (1.57–1.97 in)
1. Spanning aandrijfketting
1. Wielasmoer
2. Stelbout spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
5. Kettingspanner
U5YUD5D0.book Page 20 Monday, March 16, 2009 8:23 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU44271
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU43600
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Lithiumvet
U5YUD5D0.book Page 22 Monday, March 16, 2009 8:23 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7


Al heel geringe hoeveelheden olie, zo-
als afkomstig van vingerafdrukken of
van met olie besmeurde poetsdoeken,
zullen vlekken achterlaten op de tita-
nium dempers, maar deze vlekken
kunnen met een zachte zeep worden
verwijderd.


De door hitte veroorzaakte verkleurin-
gen op het gedeelte van de uitlaatpijp
naar de titanium uitlaatdempers zijn
normaal en kunnen niet worden verwij-
derd.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te laten glanzen.
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.5. Gebruik oliespray als universeel
schoonmaakmiddel om nog achterge-
bleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.
WAARSCHUWING
DWA11131
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.

Controleer of er geen olie of was op
de remmen of banden zit.


Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaat
rijden.
LET OP
DCA10800


Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING

Vraag een Yamaha dealer om advies
over de te gebruiken producten.


Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
