121
Luces y visibilidad
Iluminación de instrumentos y mandos / regulación del
alcance de los faros
Fig. 73 Tablero de instru-
mentos: reguladores de
la iluminación de instru-
mentos y mandos y del
alcance de los faros
Iluminación de instrumentos y mandos 1
Con las luces encendidas se puede regular la intensidad de la luz de los ins-
trumentos y mandos girando la ruedecilla moleteada
⇒ fig. 73 1.
Un fototransistor integrado en el cuadro de instrumentos regula la ilumina-
ción de los instrumentos (iluminación de indicadores y escalas), así como
la iluminación de la consola central y de los displays.
Con la luz apagada y el encendido conectado, la iluminación de los instru-
mentos (indicadores y escalas) está encendida. A medida que la luz del en-
torno disminuye, va disminuyendo también la iluminación de los instru-
mentos. Cuando la claridad de la luz del entorno es mínima se apaga la ilu-
minación de los instrumentos. Esta función pretende recordar al conductor
que encienda la luz de cruce cuando la luz exterior sea insuficiente.
Regulación del alcance de los faros 2
Con el regulador eléctrico del alcance de los faros 2 se pueden adaptar los
faros sin escalonamientos al estado de carga del vehículo. Con ello se evita deslumbrar más de lo normal a los conductores que circulan en sentido
contrario. Al mismo tiempo, regulando correctamente el alcance de los fa-
ros se consiguen mejores condiciones de visibilidad para el conductor.
Los faros sólo pueden ajustarse estando la luz de cruce encendida. Para ba-
jar el haz de luz gire la ruedecilla
2
hacia abajo desde la posición básica
0.
Regulación dinámica del alcance de las luces
Los vehículos con lámparas de descarga de gas (“luz de xenon”) disponen
de una regulación dinámica del alcance de las luces . De este modo, al en-
cender las luces, el alcance de las mismas se regula en función del estado
de carga del vehículo y, al acelerar y frenar, los “movimientos de cabeceo”
se compensan automáticamente.
Los vehículos con lámparas de descarga de gas no disponen del regulador
del alcance de las luces. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

156Climatización
2C-Climatronic*
Mandos
Con los mandos puede realizar ajustes diferentes en el climatizador para el lado izquierdo y derecho.
Fig. 110 Mandos del 2C-Climatronic en el tablero de
instrumentos
El climatizador regulará la temperatura estando el motor y la turbi-
na en marcha.
– Gire las rulinas de regulación de temperatura ⇒ fig. 110 para
ajustar la temperatura del lado izquierdo y derecho respectiva-
mente.
– Cuando pulse una tecla se activará la función correspondiente.
Cuando la función está activa,se indicará en el display de la ra-
dio. Además, todas las funciones se iluminarán con leds. Para
desconectar la función, pulse la tecla de nuevo.
La temperatura se puede ajustar por separado para el lado izquierdo y dere-
cho del habitáculo. Tecla

– Función de descongelación del parabrisas. Con ella el aire
que se aspira del exterior se dirige hacia el parabrisas. La función de
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores a 3°C se conecta el grupo refrige-
rador automáticamente para deshumedecer el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display de la radio o del navega-
dor.
Tecla 
– Distribución del aire hacia arriba
Tecla  – Distribución del aire hacia el centro
Tecla  – Distribución del aire hacia abajo
Tecla  – Recirculación de aire manual
Tecla  – Luneta térmica. Esta función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así, 
1
23456

157
Climatización
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Tecla AUTO
– Ajuste automático de la temperatura, de la ventilación y
de la distribución de aire ⇒  página 158
Tecla DUAL
– Sincronicador bizona
Tecla OFF – Para conectar y desconectar el 2C-Climatronic
⇒ página 159
Regulador de la turbina ⇒ página 159
Tecla AC
– Para conectar el grupo refrigerador
ATENCIÓN
Para la seguridad vial es importante que todas las ventanas estén de-
sempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se pue-
de garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
Aviso
Tenga en cuenta las indicaciones generales ⇒ página 160.
7
89
1011
Visualización de la información del Climatronic
En la pantalla de la radio o del sistema de radio y navega-
ción montados de fábrica se puede visualizar información
del Climatronic.
Fig. 111 Pantalla del na-
vegador con información
del Climatronic
Fig. 112 Pantalla de la
radio con información del
Climatronic

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

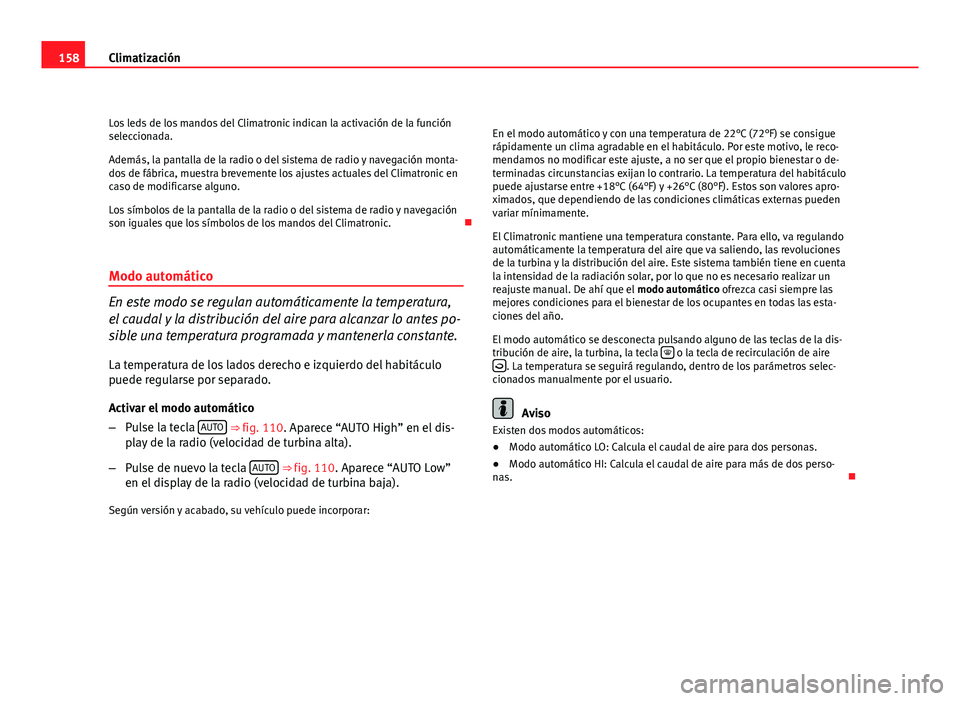

158Climatización
Los leds de los mandos del Climatronic indican la activación de la función
seleccionada.
Además, la pantalla de la radio o del sistema de radio y navegación monta-
dos de fábrica, muestra brevemente los ajustes actuales del Climatronic en
caso de modificarse alguno.
Los símbolos de la pantalla de la radio o del sistema de radio y navegación
son iguales que los símbolos de los mandos del Climatronic. 
Modo automático
En este modo se regulan automáticamente la temperatura,
el caudal y la distribución del aire para alcanzar lo antes po-
sible una temperatura programada y mantenerla constante.
La temperatura de los lados derecho e izquierdo del habitáculo
puede regularse por separado.
Activar el modo automático
– Pulse la tecla AUTO
⇒ 
fig. 110. Aparece “AUTO High” en el dis-
play de la radio (velocidad de turbina alta).
– Pulse de nuevo la tecla AUTO
⇒ fig. 110. Aparece “AUTO Low”
en el display de la radio (velocidad de turbina baja).
Según versión y acabado, su vehículo puede incorporar: En el modo automático y con una temperatura de 22°C (72°F) se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o de-
terminadas circunstancias exijan lo contrario. La temperatura del habitáculo
puede ajustarse entre +18°C (64°F) y +26°C (80°F). Estos son valores apro-
ximados, que dependiendo de las condiciones climáticas externas pueden
variar mínimamente.
El Climatronic mantiene una temperatura constante. Para ello, va regulando
automáticamente la temperatura del aire que va saliendo, las revoluciones
de la turbina y la distribución del aire. Este sistema también tiene en cuenta
la intensidad de la radiación solar, por lo que no es necesario realizar un
reajuste manual. De ahí que el
modo automático ofrezca casi siempre las
mejores condiciones para el bienestar de los ocupantes en todas las esta-
ciones del año.
El modo automático se desconecta pulsando alguno de las teclas de la dis-
tribución de aire, la turbina, la tecla 
o la tecla de recirculación de aire
. La temperatura se seguirá regulando, dentro de los parámetros selec-
cionados manualmente por el usuario.
Aviso
Existen dos modos automáticos:
● Modo automático LO: Calcula el caudal de aire para dos personas.
● Modo automático HI: Calcula el caudal de aire para más de dos perso-
nas. 

159
Climatización
Modo manual
En el modo manual puede ajustar la temperatura, el caudal y la distribución de aire que desee.
Fig. 113 Mandos del 2C-Climatronic en el tablero de
instrumentos.
Activar el modo manual
– Para activar el modo manual pulse una de las teclas ⇒ fig. 113
1
al 5, o pulse las teclas de la turbina 10. La función selec-
cionada aparecerá en el display de la radio o del navegador.
Temperatura
La temperatura de los lados derecho e izquierdo del habitáculo se puede
ajustar por separado mediante las teclas de regulación de temperatura. La
temperatura ajustada se indica en la pantalla situada sobre el regulador co-
rrespondiente. La temperatura del habitáculo puede ajustarse entre +18°C
(64°F) y +26°C (80°F). Estos son valores aproximados, que dependiendo de
las condiciones climáticas externas pueden variar mínimamente.
Si se seleccionan temperaturas inferiores a 18°C (64°F) en la pantalla apa-
rece la indicación LO. La refrigeración funcionará a su máxima potencia y no
se regula la temperatura. Si se seleccionan temperaturas por encima de 26°C (80°F) en la pantalla
aparece la indicación HI. La calefacción funciona con su potencia máxima y
no se regula la temperatura.
Turbina
La turbina puede ajustarse sin escalonamientos por medio de las teclas 10
.
La turbina debería funcionar siempre en el nivel inferior para que entre aire
fresco en el habitáculo. Pulsando la tecla  hasta el mínimo -1 se desco-
necta el Climatronic.
Distribución del aire
Con las teclas 
,  y  puede regularse la distribución de aire. Además,
con ellos se puede abrir o cerrar algunos de los difusores de aire por sepa-
rado. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

160Climatización
Conectar y desconectar la refrigeración
Con la tecla AC
activada ( led encendido), el grupo refrigerador está encen-
dido.
Con la tecla AC
desactivada (led apagado), el grupo refrigerador está apa-
gado.
La tecla AC
desactivada apaga el grupo refrigerador para ahorrar combusti-
ble. La temperatura se seguirá regulando. La temperatura ajustada sólo se
podrá alcanzar, si es mayor que la temperatura exterior.
Control de temperatura para conductor y acompañante
Mediante la tecla DUAL
se controla la sincronización de las 2 zonas climáti-
cas del Climatronic.
Con la tecla DUAL
activada (led encendido), la zona climática del Climatro-
nic se individualiza, Por ejemplo: Temperatura del conductor 22°C y tempe-
ratura del acompañante 23°C.
Con la tecla DUAL
desactivada (led apagado), la zona climática del Climatro-
nic se sincroniza, Por ejemplo: Temperatura del conductor 22°C y tempera-
tura del acompañante 22°C.
Si la tecla DUAL
está desactivada y se modifica la temperatura del acompa-
ñante, se activa automáticamente su función. 
Recirculación de aire
Con la recirculación de aire conectada se evita que entre ai-
re contaminado del exterior al interior del vehículo.
– Pulse la tecla 
⇒ 
fig. 113 2 para conectar o desconectar la
recirculación de aire. Está conectada si en el display aparece el
símbolo . Con la recirculación de aire conectada se evita que los malos olores del ex-
terior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el ha-
bitáculo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior.
Con altas temperaturas en el exterior, la recirculación de aire aumenta la po-
tencia de refrigeración, ya que es el aire del habitáculo el que se refresca y
no el exterior.
Si está activada la salida del aire por el parabrisas y se pulsa la recircula-
ción ésta queda activada. Activada la recirculación, si se pulsa la distribu-
ción de aire por el parabrisas, queda desactivada la recirculación. Por moti-
vos de seguridad, no es aconsejable conectar la recirculación de aire.
ATENCIÓN
Con la recirculación de aire conectada no entra aire fresco del exterior en
el habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).

Observaciones generales
El filtro de impurezas
Mediante este filtro (filtro de partículas y de carbón activo) se retienen o re-
ducen las impurezas del aire exterior (p. ej., el polvo o el polen).
El filtro de impurezas debe cambiarse según los intervalos previstos en el
Plan de Asistencia Técnica, para que no disminuya el rendimiento del clima-
tizador. 

168Conducción
–Gire la llave de contacto a la posición ⇒ fig. 117 0
.
Después de parar el motor y desconectar el encendido, es posible que el
ventilador siga funcionando durante un máximo de 10 minutos. También es
posible que se encienda de nuevo en caso de que la temperatura del líqui-
do refrigerante aumente debido al calor acumulado debajo del vano motor
o que éste se caliente todavía más debido a una prolongada exposición a la
radiación solar.
ATENCIÓN
● No pare nunca el motor hasta que el vehículo no se haya detenido
completamente.
● El servofreno sólo funciona con el motor en marcha. Con el motor pa-
rado se necesita más fuerza para frenar. Puesto que no se puede frenar
de forma normal, se podría sufrir algún accidente e incluso lesiones gra-
ves.
● Al extraer la llave de contacto, el bloqueo de la dirección se puede
bloquear de inmediato. Ya no es posible girar el volante del vehículo, por
lo que existe peligro de accidente.
CUIDADO
Al someter el motor a grandes esfuerzos, después de pararlo se acumula
calor en el vano motor, lo que puede ocasionar una avería del mismo. Por
este motivo, déjelo funcionar a ralentí durante aproximadamente 2 minutos
antes de apagarlo. Conducción a GLP*
Fig. 118 Consola central:
conmutador de control
del sistema de gas.
Su SEAT es un vehículo bivalente que puede circular tanto a GLP como a ga-
solina. El depósito de GLP ⇒ página 219, Repostar GLP va alojado en la ca-
vidad de la rueda de repuesto ⇒ 
.
Se puede pasar de GLP a gasolina y viceversa con el motor en marcha, in-
cluso estando el vehículo en movimiento, pulsando el botón GAS
situado
en la consola central ⇒ fig. 118. El modo de funcionamiento seleccionado
se indica en el testigo que aparece en el cuadro de instrumentos ⇒ pági-
na 79.
Puesta en marcha del motor
El motor se pone siempre en marcha con gasolina, incluso cuando se haya
apagado funcionando a GLP.
Paso automático de gasolina a GLP
Cuando se pone en marcha el motor y se cumplan las siguientes condicio-
nes el sistema pasará automáticamente de modo gasolina a modo GLP,
aparecerá un aviso en Display cambiado a modo GAS y se encenderá el testi-
go verde en el cuadro de instrumentos: 

169
Conducción
● Hay suficiente GLP en el depósito.
● Temperatura del líquido refrigerante del vehículo superior a los 30°C.
● Régimen del motor durante la marcha superior a 1.200 rpm.
Paso automático de GLP a gasolina
Cuando el vehículo esté funcionando en modo GLP y se cumpla alguna de
estas condiciones el sistema pasa automáticamente a modo gasolina, apa-
rece un aviso en Display cambiado a modo gasolina y se apaga el testigo ver-
de del cuadro de instrumentos:
● Durante la puesta en marcha del motor.
● Si el depósito de GLP está vacío.
● Si hay una avería en el sistema de GLP.
● A temperaturas muy bajas a partir de menos 10°C.
Paso manual de gasolina a GLP
El cambio tiene lugar pulsando el botón GAS
situado en la consola central
⇒  fig. 118. Aparece un aviso en el Display cambiando a modo GAS. Cuando
se cumplen las siguientes condiciones el sistema pasa a modo GLP, se en-
ciende el testigo verde del cuadro de instrumentos y cambia el aviso del
Display a cambiado a modo GAS.
● Hay suficiente GLP en el depósito.
● Temperatura del líquido refrigerante del vehículo superior a los 30°C.
● Régimen del motor durante la marcha superior a 1.200 rpm.
Paso manual de GLP a gasolina
El cambio tiene lugar pulsando el botón GAS
situado en la consola central
⇒ fig. 118. Se apaga el testigo verde del cuadro de instrumentos y aparece
un aviso en el Display cambiado a modo gasolina.
Funcionamiento a gasolina
Realice trayectos breves en intervalos regulares a gasolina para evitar pro-
blemas en el sistema de gasolina.
ATENCIÓN
El GLP es una sustancia altamente explosiva y fácilmente inflamable.
Puede provocar quemaduras graves y otras lesiones.
● Tome las debidas precauciones para evitar cualquier riesgo de incen-
dio o explosión.
● Al aparcar el vehículo en un recinto cerrado (p.ej., en un garaje), cer-
ciórese de que existe algún tipo de ventilación, ya sea natural o mecáni-
ca, que neutralice el GLP en caso de producirse un escape.
Aviso
● Si se realizan a menudo trayectos cortos, sobre todo cuando la tempera-
tura exterior es baja, el vehículo funcionará con mayor frecuencia a gasolina
que a GLP. Por ello, es posible que el depósito de gasolina se vacíe antes
que el de GLP.
● Existe la posibilidad de que en el Display aparezca un aviso de Funciona-
miento a modo GLP no es posible . 
Funcionamiento Start-Stop* Descripción y funcionamiento
En el funcionamiento Start-Stop el motor se apaga cuando el vehí-
culo está detenido y vuelve a ponerse en marcha automáticamente
cuando se necesita.
– Estando el vehículo detenido, ponga el cambio en punto muer-
to y suelte el pedal del embrague. El motor se apagará.
– Si pisa el pedal del embrague, el motor vuelve a ponerse en
marcha. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
